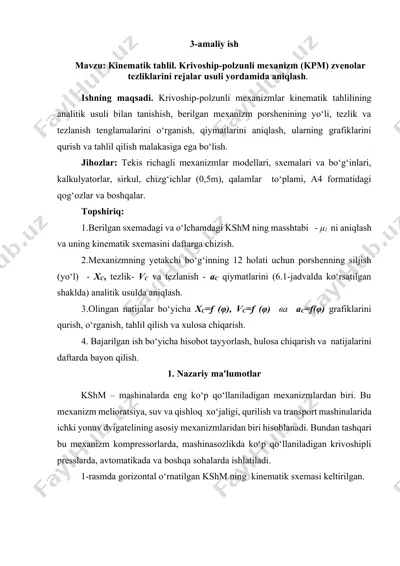

3-amaliy ish mavzu: kinematik tahlil. krivoship-polzunli mexanizm (kpm) zvenolar tezliklarini rejalar usuli yordamida aniqlash.li ishning maqsadi. krivoship-polzunli mexanizmlar kinematik tahlilining analitik usuli bilan tanishish, berilgan mexanizm porshenining yo‘li, tezlik va tezlanish tenglamalarini o‘rganish, qiymatlarini aniqlash, ularning grafiklarini qurish va tahlil qilish malakasiga ega bo‘lish. jihozlar: tekis richagli mexanizmlar modellari, sxemalari va bo‘g‘inlari, kalkulyatorlar, sirkul, chizg‘ichlar (0,5m), qalamlar to‘plami, a4 formatidagi qog‘ozlar va boshqalar. topshiriq: 1.berilgan sxemadagi va o‘lchamdagi kshm ning masshtabi - µl ni aniqlash va uning kinematik sxemasini daftarga chizish. 2.mexanizmning yetakchi bo‘g‘inning 12 holati uchun porshenning siljish (yo‘l) - xs, tezlik- vs va tezlanish - as qiymatlarini (6.1-jadvalda ko‘rsatilgan shaklda) analitik usulda aniqlash. 3.olingan natijalar bo‘yicha xs=f (φ), vs=f (φ) va as=f(φ) grafiklarini qurish, o‘rganish, tahlil qilish va xulosa chiqarish. 4. bajarilgan ish bo‘yicha hisobot tayyorlash, hulosa chiqarish va natijalarini daftarda bayon qilish. 1. nazariy ma'lumotlar kshm – mashinalarda eng ko‘p qo‘llaniladigan mexanizmlardan biri. bu mexanizm melioratsiya, suv …

2 / 5

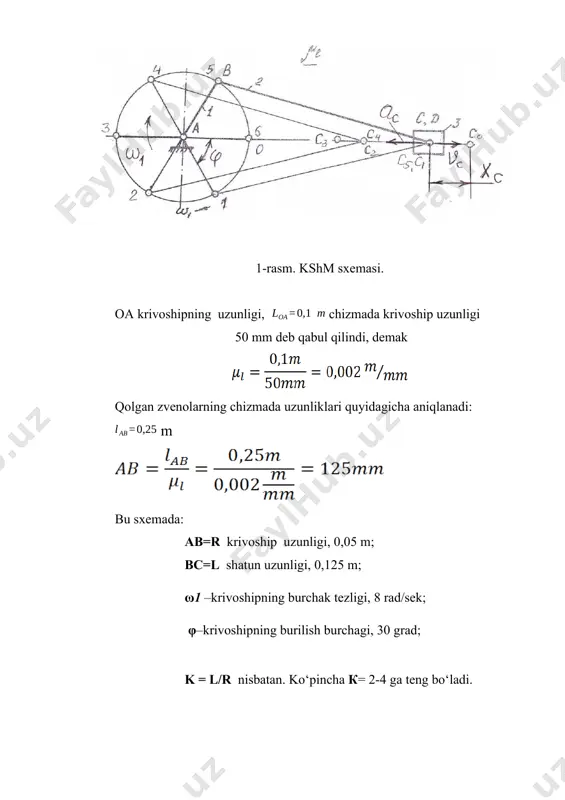

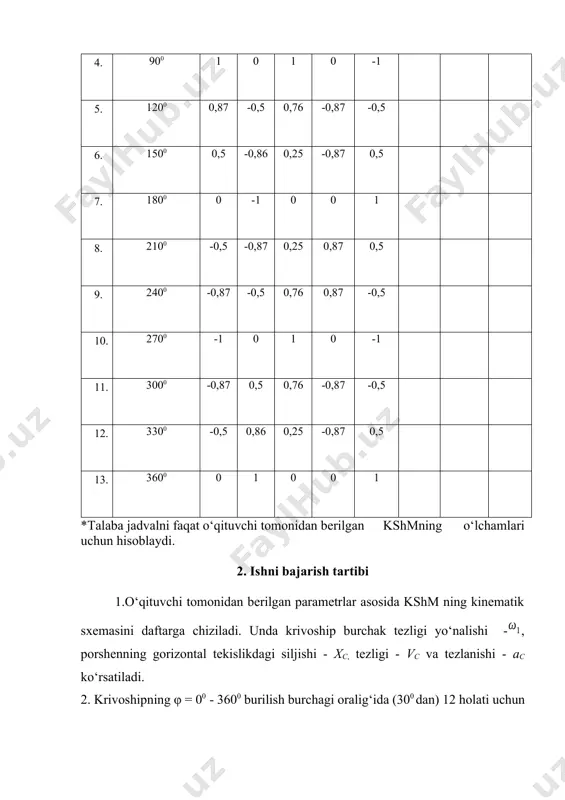

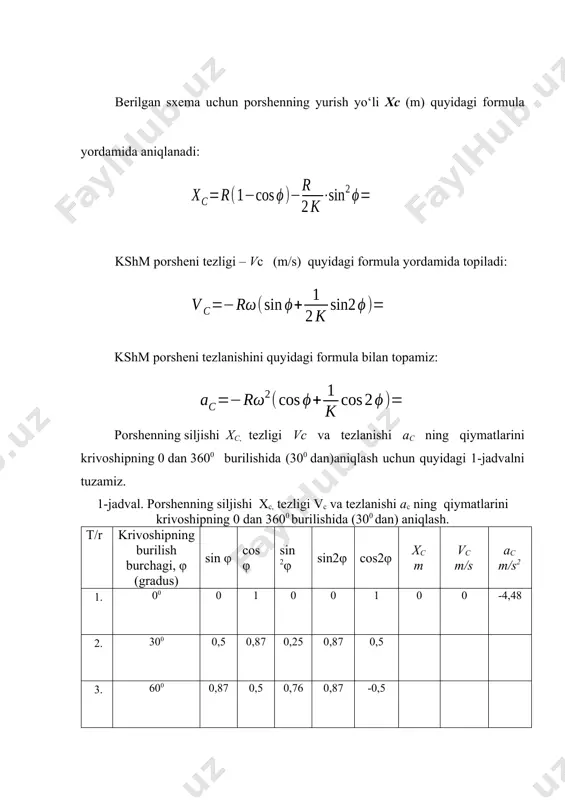

ilgan sxema uchun porshenning yurish yo‘li xc (m) quyidagi formula yordamida aniqlanadi: kshm porsheni tezligi – vc (m/s) quyidagi formula yordamida topiladi: kshm porsheni tezlanishini quyidagi formula bilan topamiz: porshenning siljishi xs, tezligi vc va tezlanishi as ning qiymatlarini krivoshipning 0 dan 3600 burilishida (300 dan)aniqlash uchun quyidagi 1-jadvalni tuzamiz. 1-jadval. porshenning siljishi xc, tezligi vc va tezlanishi ac ning qiymatlarini krivoshipning 0 dan 3600 burilishida (300 dan) aniqlash. t/r krivoshipning burilish burchagi, φ (gradus) sin φ cos φ sin 2φ sin2φ cos2φ xs m vs m/s as m/s2 1. 00 0 1 0 0 1 0 0 -4,48 2. 300 0,5 0,87 0,25 0,87 0,5 0,004 -0,268 -3,424 3. 600 0,87 0,5 0,76 0,87 -0,5 0,0174 -0,28 -0,96 4. 900 1 0 1 0 -1 5. 1200 0,87 -0,5 0,76 -0,87 -0,5 6. 1500 0,5 -0,86 0,25 -0,87 0,5 0,0905 -0,1304 2,112 7. 1800 0 -1 0 0 1 …

3 / 5

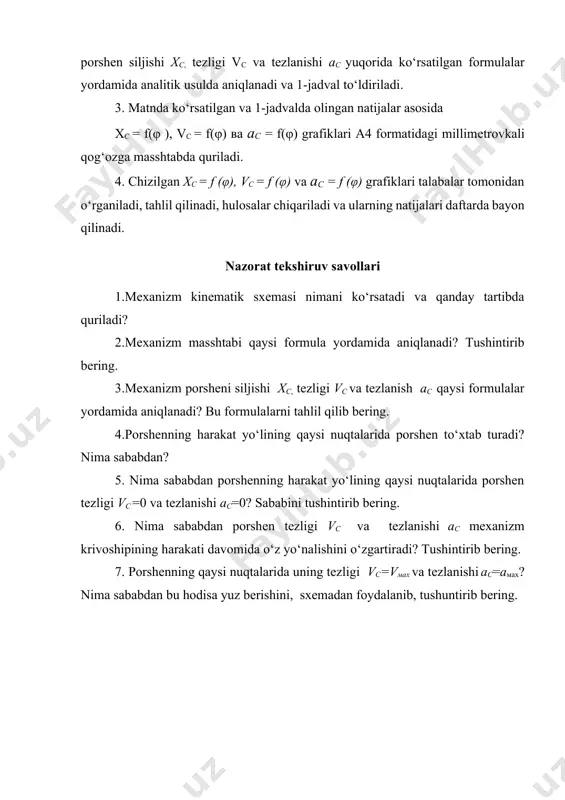

iruv savollari 1.mexanizm kinematik sxemasi nimani ko‘rsatadi va qanday tartibda quriladi? 2.mexanizm masshtabi qaysi formula yordamida aniqlanadi? tushintirib bering. 3.mexanizm porsheni siljishi xs, tezligi vs va tezlanish as qaysi formulalar yordamida aniqlanadi? bu formulalarni tahlil qilib bering. 4.porshenning harakat yo‘lining qaysi nuqtalarida porshen to‘xtab turadi? nima sababdan? 5. nima sababdan porshenning harakat yo‘lining qaysi nuqtalarida porshen tezligi vs =0 va tezlanishi as=0? sababini tushintirib bering. 6. nima sababdan porshen tezligi vs va tezlanishi as mexanizm krivoshipining harakati davomida o‘z yo‘nalishini o‘zgartiradi? tushintirib bering. 7. porshenning qaysi nuqtalarida uning tezligi vs=vmax va tezlanishi as=amax? nima sababdan bu hodisa yuz berishini, sxemadan foydalanib, tushuntirib bering. image5.wmf oleobject2.bin image6.wmf oleobject3.bin image7.wmf oleobject4.bin image1.jpeg image2.png image3.png image4.wmf oleobject1.bin = + - = ) sin2 2 1 sin ( j j w k r v s = + - = ) 2 cos 1 (cos 2 j j w k r a s 1 w …

4 / 5

krivoship-polzunli mexanizm (kpm) kinematik tahlili - Page 4

5 / 5

krivoship-polzunli mexanizm (kpm) kinematik tahlili - Page 5
