1476969389_65810.doc 0 60 = к j 0 20 = у j 0 60 = к j 0 220 = я j . / 100 мин айл п к = мм lo a 120 = t 0 20 max = b 0 45 = a ) ( d s d d s d 2 2 2 2 j j = j мм ом 140 = j , мм рад 001745 , 0 140 * 180 ) 60 20 60 ( 14 , 3 ом ) ( 180 ом р 0 0 0 0 к 0 у 0 0 0 = + + = j + + j p = j = mj - 0 р j 2 2 d d j j m к j мм 60 = a 0 60 - к j j m 0 0 20 = у j к к j j = 0 к 60 - …

м мм 40 20 2 10 10 2 ) 10 10 ( 21 5 , 10 2 9 9 2 ) 9 9 ( 1 0 1 0 1 0 1 0 = × = - = - = × = = 1 0 1 0 1 0 13 12 ..... 2 2 , 1 1 ) ( d d d d j j b = j b j j d d ва d d k s k s ока l m min 0 r м a o r l k 060 , 0 0012 , 0 50 min 0 = × = × = m м о о о о l к к 144 , 0 0012 , 0 120 = × = × = m t t мм о о о о мм r r l т к т к l 120 0012 , 0 114 , 0 …

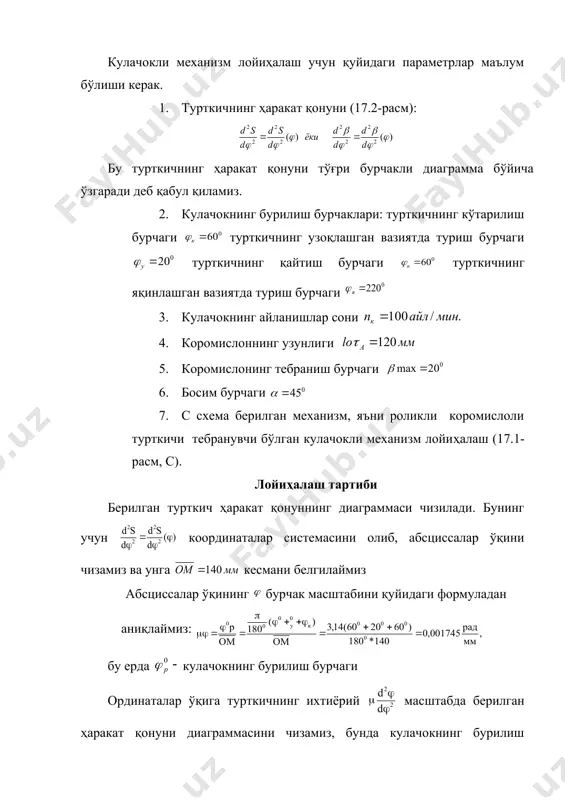

и (17.2-расм): бу турткичнинг ҳаракат қонуни тўғри бурчакли диаграмма бўйича ўзгаради деб қабул қиламиз. 2. кулачокнинг бурилиш бурчаклари: турткичнинг кўтарилиш бурчаги турткичнинг узоқлашган вазиятда туриш бурчаги турткичнинг қайтиш бурчаги турткичнинг яқинлашган вазиятда туриш бурчаги 3. кулачокнинг айланишлар сони 4. коромислоннинг узунлиги 5. коромислонинг тебраниш бурчаги 6. босим бурчаги 7. с схема берилган механизм, яъни роликли коромислоли турткичи тебранувчи бўлган кулачокли механизм лойиҳалаш (17.1-расм, с). лойиҳалаш тартиби берилган турткич ҳаракат қонуннинг диаграммаси чизилади. бунинг учун координаталар системасини олиб, абсциссалар ўқини чизамиз ва унга кесмани белгилаймиз абсциссалар ўқининг бурчак масштабини қуйидаги формуладан аниқлаймиз: бу ерда кулачокнинг бурилиш бурчаги ординаталар ўқига турткичнинг ихтиёрий масштабда берилган ҳаракат қонуни диаграммасини чизамиз, бунда кулачокнинг бурилиш бурчаги қисмдаги ордината баландлигини ихтиёрий кесма билан белгилаймиз. ли абсциссалар ўқини тенг тўрт бурчакли бир хил шакллар чизамиз. (8-шакл, а) бунда турткичнинг кўтарилиш вазиятига таалуқли диаграмма ҳосил бўлади. сўнгра абсциссалар ўқининг давомида масштабда нинг кесма узунлигини белгилаймиз. берилган шартга кўра бўлгани …

из (8-шакл, б) ва диаграммаларининг ордината ўқларини бир хил ва тенг масштабда чизиш учун диаграммасининг чап томонидаги қутб оралиғи қуйидагича бўлиши керак: абсциссалар ўқининг чап томонида кесмани чизиб, а2 нуқтани белгилаймиз. 0``, 1``, 2``, 3``,... ни ҳоказо чизиқларнинг ҳар бири ўртасидаги i``, ii``, iii``, ... нуқталарни ординаталар ўқига кўчирамиз. ординаталар ўқидаги iъъ, iiъъ, iiiъъ, ... нуқталарни а2 қутб билан туташтириб а2- i``, а2-ii``, а2-iii``, ... нурларни ўтказамиз. сўнгра диаграммасининг 0 нуқтасидан а2- i`` нурга параллел қилиб 0-1 қисмнинг биринчи вертикал чизиғи билан учрашгунча чизиқ ўтказиб, i` нуқтани белгилаймиз (18.1-расм, б). ординатадаги вертикал чизиқнинг i` нуқтасидан а2-ii``, нур чизиғига параллел чизиқ ўтказиб иккинчи вертикал чизиқда 2` нуқтани оламиз. диаграмманинг қолган қисмлари ҳам худди шу тарзда чизилади. белгиланган 0``, 1``, 2``, 3``,... нуқталарни бирлаштириб графикавий интегралланган диаграммасини ҳосил қиламиз. шунингдек, диаграммани яна бир марта графикавий интеграллаб, силжиш диаграммасини чизамиз (18.1-расм,в). шунда s ва ордината масштаблари тенг бўлиши учун қилиб олиш керак. сўнгра …

нуқтадан графигига мослаб, масштабда интервалларга бўламиз. берилган 0, 1, 2, 3,... нуқталар кулачокнинг бурилиш бурчагига нисбатан коромислонинг бурчаги бўйича силжиш ординаталари бўлади. 0, 10, 20, 30,... нуқталарни коромислонинг маркази от билан туташтириб, ундан радиал нурлар ўтказамиз ва бу нурларда қуйидаги масштабда кесимлар чизамиз: роликнинг марказдаги ёйдан коромислонинг маркази дан чизилган нурнинг чап томонига қуйидаги кесмаларни қўямиз: коромислонинг кулачок марказидан узоқлашиш вазиятлари учун ўнг томонга коромислонинг маркази томонга қуйидаги кесимларни қўямиз: бу ерда кесмалар диаграммасининг ординаталари. ҳар бир нурдаги кесимларнинг чекка нуқталарида шу кесмаларга 450 бурчак остида тўғри чизиқлар ўтказамиз. ўтказилган жуфт чизиқлар урли нуқталарда кесишади. булардан а0 нуқтадан энг узоқдаги кесишув нуқтаси кулачок маркази деб қабул қилинади. кўпинча, графикларнинг энг катта кесмаларига 450 бурчак остида кулачокнинг айланиш маркази бўлмиш ок нуқта белгиланади. бу икки чизиқ билан чегараланган юза (18.1-расм,г да штрихланган қисм) кулачок марказларининг геометрик юзасини беради. бу юзанинг исталган нуқтасида кулачокнинг ок маркази олинади. ок нуқта кулачокнинг айланиш маркази …
