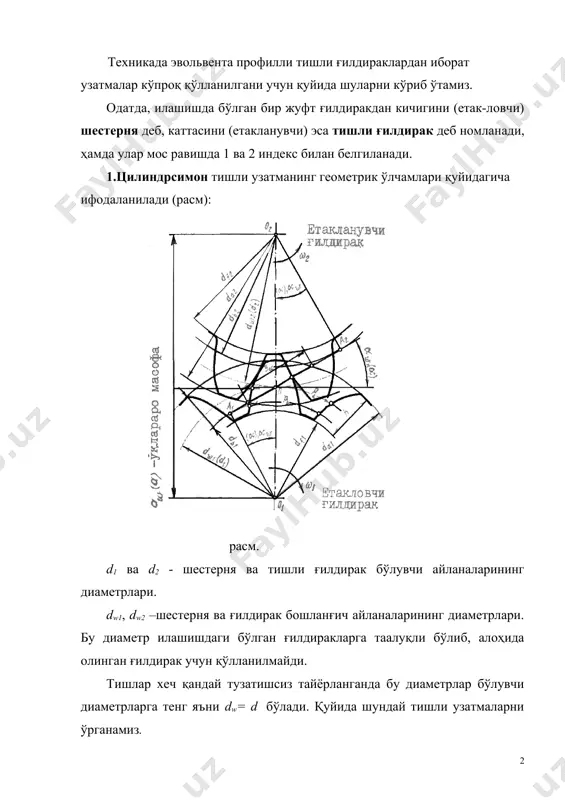

tishli uzatmalarning geometriyasi va kinematikasi reja: 1. tishli uzatmalarning geometriyasi 2 .tu-ning kinematikasi. texnikada evolventa profilli tishli g'ildiraklardan iborat uzatmalar ko'proq qo'llanilgani uchun quyida shularni ko'rib o'tamiz. odatda, ilashishda bo'lgan bir juft g'ildirakdan kichigini (etak-lovchi) shesternya deb, kattasini (etaklanuvchi) esa tishli g'ildirak deb nomlanadi, hamda ular mos ravishda 1 va 2 indeks bilan belgilanadi. 1.tsilindrsimon tishli uzatmaning geometrik o'lchamlari quyidagicha ifodalaniladi (rasm): rasm. d1 va d2 - shesternya va tishli g'ildirak bo'luvchi aylanalarining diametrlari. dw1, dw2 –shesternya va g'ildirak boshlang'ich aylanalarining diametrlari. bu diametr ilashishdagi bo'lgan g'ildiraklarga taaluqli bo'lib, alohida olingan g'ildirak uchun qo'llanilmaydi. tishlar xech qanday tuzatishsiz tayyorlanganda bu diametrlar bo'luvchi diametrlarga teng ya'ni dw= d bo'ladi. quyida shunday tishli uzatmalarni o'rganamiz. da1, da2 -tishlarning uchidan o'tgan aylanalar diametrlari; df1, df2 - tishlarning tubidan o'tgan aylanalar diametrlari; db1, db2 -asosiy aylanalar diametrlari. bu aylananing yoyilma-sidan tishni yon yog'i sirti uchun zarur bo'lgan evolventa chizig'i hosil qilinadi. diametral parametrlarda ishlatilgan …

2 / 10

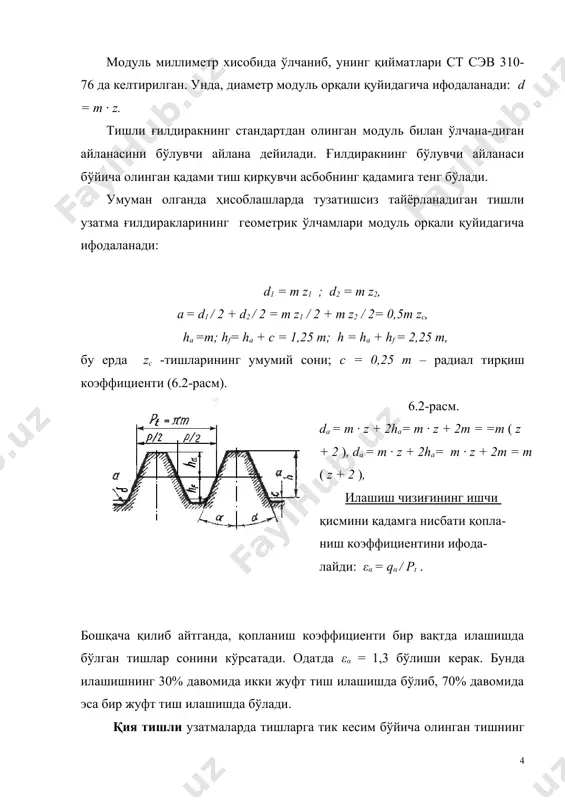

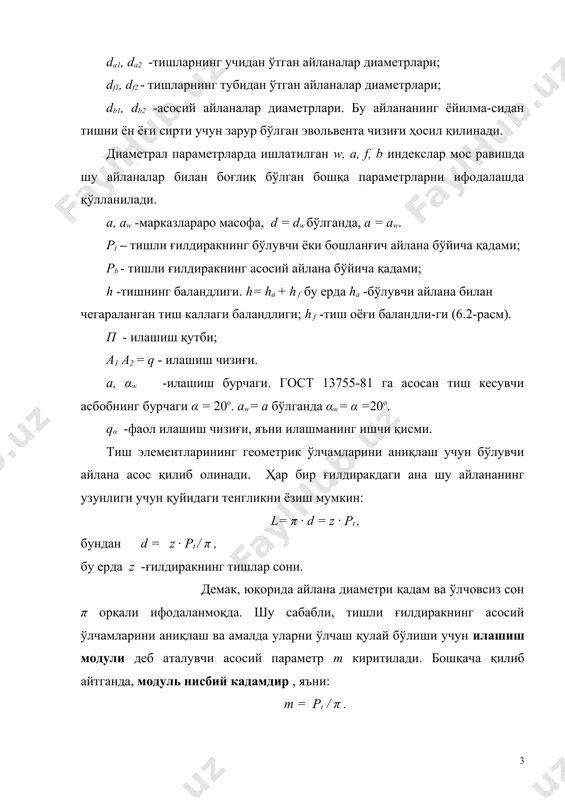

hamlarini aniqlash uchun bo'luvchi aylana asos qilib olinadi. har bir g'ildirakdagi ana shu aylananing uzunligi uchun quyidagi tenglikni yozish mumkin: l= π · d = z · pt , bundan d = z · pt / π , bu erda z -g'ildirakning tishlar soni. demak, yuqorida aylana diametri qadam va o'lchovsiz son π orqali ifodalanmoqda. shu sababli, tishli g'ildirakning asosiy o'lchamlarini aniqlash va amalda ularni o'lchash qulay bo'lishi uchun ilashish moduli deb ataluvchi asosiy parametr m kiritiladi. boshqacha qilib aytganda, modul nisbiy kadamdir , ya'ni: m = pt / π . modul millimetr xisobida o'lchanib, uning qiymatlari st sev 310-76 da keltirilgan. unda, diametr modul orqali quyidagicha ifodalanadi: d = m · z. tishli g'ildirakning standartdan olingan modul bilan o'lchana-digan aylanasini bo'luvchi aylana deyiladi. g'ildirakning bo'luvchi aylanasi bo'yicha olingan qadami tish qirquvchi asbobning qadamiga teng bo'ladi. umuman olganda hisoblashlarda tuzatishsiz tayyorlanadigan tishli uzatma g'ildiraklarining geometrik o'lchamlari modul orqali quyidagicha ifodalanadi: …

3 / 10

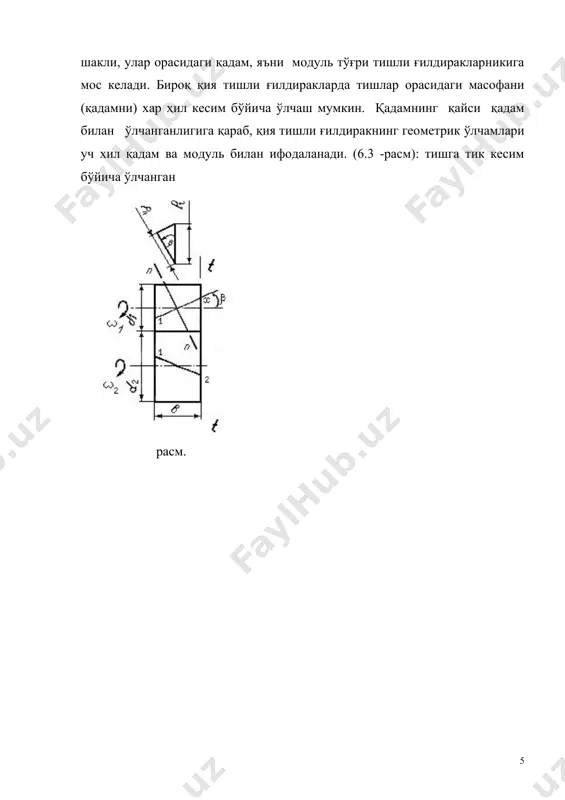

sh mumkin. qadamning qaysi qadam bilan o'lchanganligiga qarab, qiya tishli g'ildirakning geometrik o'lchamlari uch xil qadam va modul bilan ifodalanadi. (6.3 -rasm): tishga tik kesim bo'yicha o'lchangan rasm. normal qadam- pn va modul- mn, g'ildirak o'qiga parallel kesim bo'yicha o'lchangan qadam- px va modul- mx, g'ildirak o'qiga tik kesim bo'yi-cha o'lchangan yon qadam-pt va modul- mt. qiya tishli uzatmaning o'lchamlarini aniqlashda, asosan, yon moduldan, mustahkamlikka hisoblashda esa, normal moduldan foydalaniladi. qiya tishning n - n kesimdagi profili to'g'ri tishning profiliga to'g'ri keladi. mt = mn /cosβ, chunki pt = pn / cosβ; d = mt · z = mn · z / cosβ, da = d +2 mt, a = mn · zs / 2 cosβ. qolgan geometrik o'lchamlar shunga o'xshash topiladi. qiya tishli g'ildiraklarda qoplanish koeffitsienti bilan kon-takt chizig'i summar uzinligi orasida quyidagi munosabat mavjud: l∑ = bw · εα / cosβ, ya'ni, bu qiya tishli uzatmada kontakt chizig'i …

4 / 10

6.4 –rasm): rasm. g'ildirak bo'luvchi aylanasining diametri, de = me · z;. g'ildirak bo'luvchi aylanasining o'rtacha diametri, d = mm · z; g'ildirak tishining tashqi sirti tamonidan aniqlangan moduli, me = mm · re / ( re - 0,5 bw ); o'rtacha modul, mm = me – b ·sinδ / z; tashqi konus yasovchisining uzunligi, re = de / 2sinδ, bu erda δ, δa –boshlang'ich va oxirgi konus burchaklari. 6.4 – rasmda: r- tishning o'rta konus uzunligi; θf , θa –tish oyog'i va kallagining burchagi; hfe , hae -tish oyog'i va kallagining baland-ligi; dae- tashqi diametr; b - tishning eni. qolgan geometrik parametrlar 6.5 –rasmda ko'rsatilgan. 2. tishli uzatmalarning kinematikasi deganda, aylanma va bur-chak tezliklari, uzatish soni va ular orasidagi munosabat tushinila-di va mexanik uzatmalar uchun umumiy bo'lgan kinematik tavsiflari-ga asoslanadi. tsilindrik tishli uzatmaning aylanma tezligi: v = ( ω · d ) / 2 =( π · n · …

5 / 10

. mashina detallari. o'quv qo'llanma., toshkent, 2004. 4. ivanov m.n. detali mashin. moskva, «visshaya shkola», 1991. page 2 _1064491734.unknown
