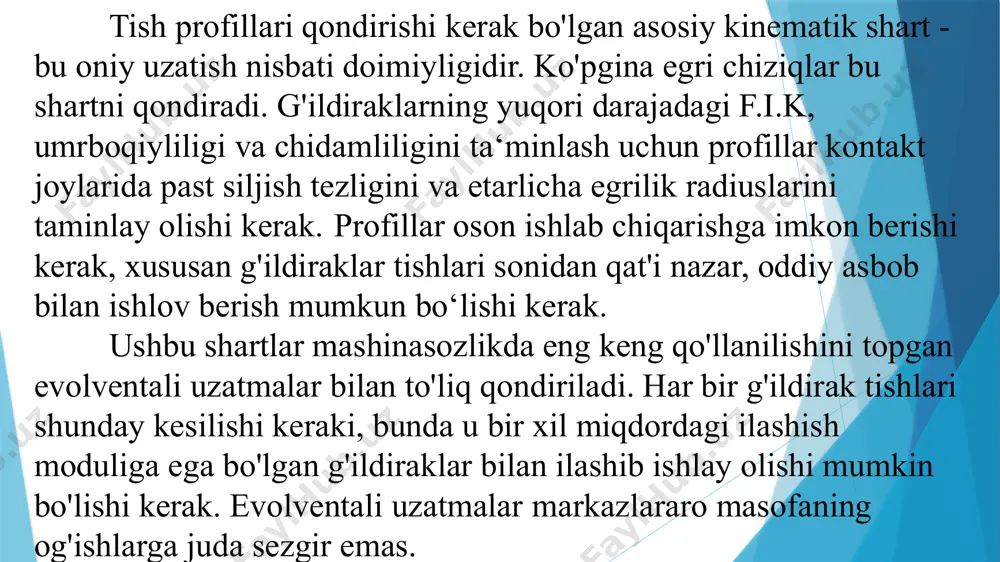

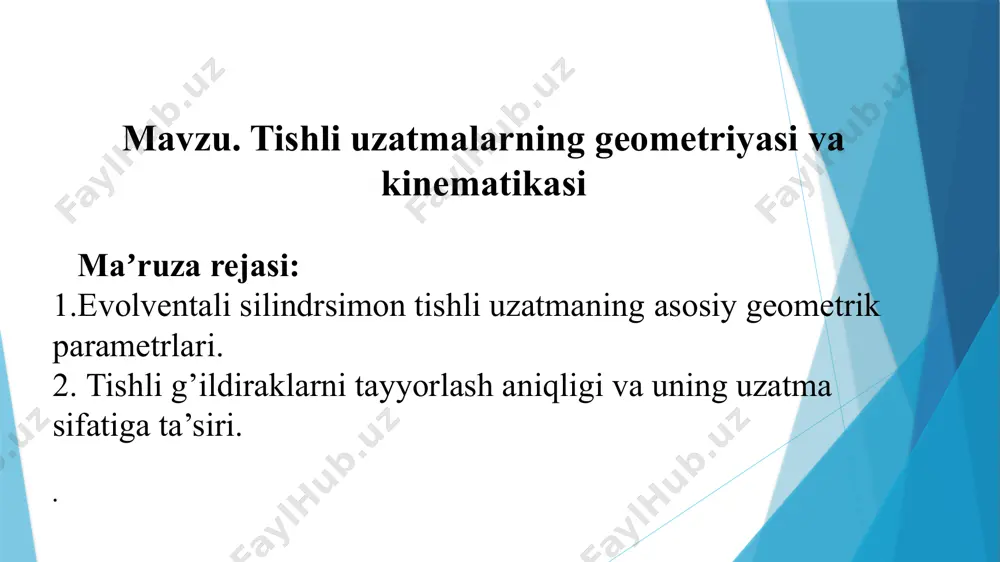

prezentatsiya powerpoint umumtexnik fanlar kafedrasi dotsenti tishli uzatmalarning geometriyasi va kinematikasi. mavzu 04 mashina detallari fan: 1 mavzu. tishli uzatmalarning geometriyasi va kinematikasi maʼruza rejasi: 1.evolventali silindrsimon tishli uzatmaning asosiy geometrik parametrlari. 2. tishli g’ildiraklarni tayyorlash aniqligi va uning uzatma sifatiga ta’siri. . tish profillari qondirishi kerak bo'lgan asosiy kinematik shart - bu oniy uzatish nisbati doimiyligidir. ko'pgina egri chiziqlar bu shartni qondiradi. g'ildiraklarning yuqori darajadagi f.i.k, umrboqiyliligi va chidamliligini ta‘minlash uchun profillar kontakt joylarida past siljish tezligini va etarlicha egrilik radiuslarini taminlay olishi kerak. profillar oson ishlab chiqarishga imkon berishi kerak, xususan g'ildiraklar tishlari sonidan qat'i nazar, oddiy asbob bilan ishlov berish mumkun bo‘lishi kerak. ushbu shartlar mashinasozlikda eng keng qo'llanilishini topgan evolventali uzatmalar bilan to'liq qondiriladi. har bir g'ildirak tishlari shunday kesilishi keraki, bunda u bir xil miqdordagi ilashish moduliga ega bo'lgan g'ildiraklar bilan ilashib ishlay olishi mumkin bo'lishi kerak. evolventali uzatmalar markazlararo masofaning og'ishlarga juda sezgir emas. …

2 / 12

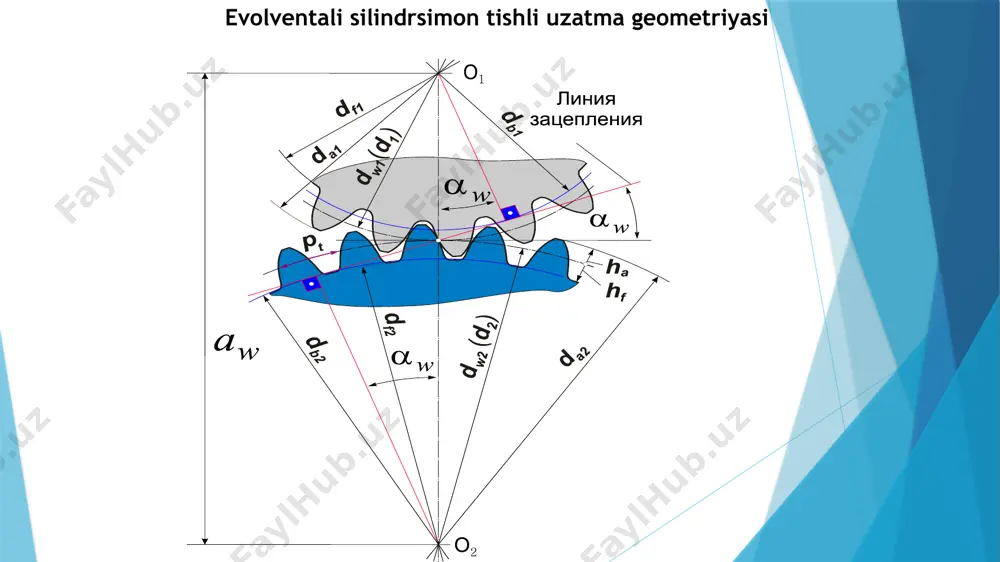

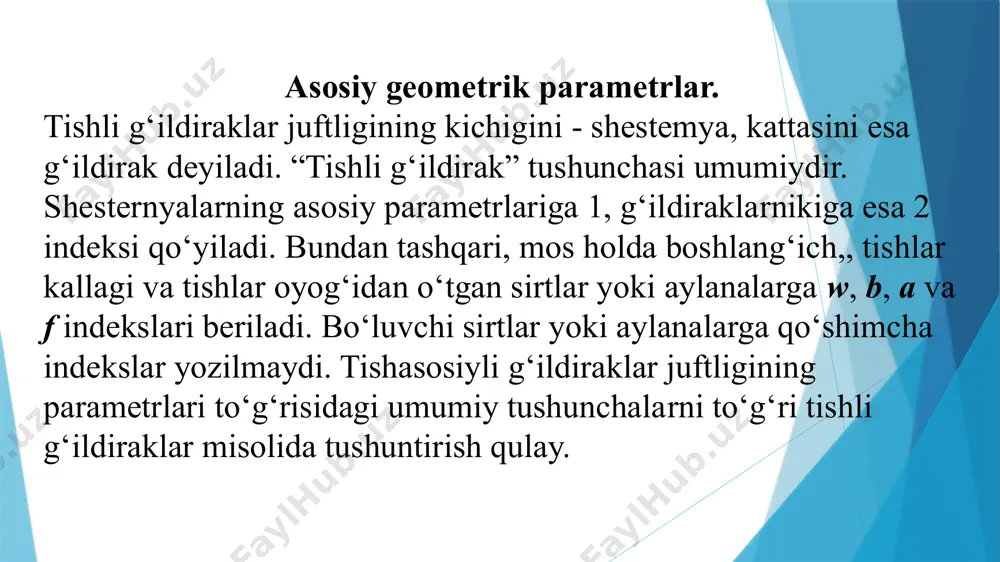

aniqlanadi:  - profil burchagi (ilashish burchagi),  = 20o; r - boshlang‘ich tishli reyka qadamiga teng bo‘lgan tishlarning bo‘luvchi aylana bo‘yicta qadami; s* - radial tirqish koeffitsiyenti, s*= 0,25 m - silindrik tishli g‘ildirak uchun, konussimon tishli g‘ildirak uchun s*= 0,20 m. m = r /  - ilashish moduli; (m ning miqdori standartlashtirilgan) rf - tishlarning asosida ularning yumaloqlanish radiusi, silindrik g‘ildiraklar uchun rf = 0,4 m, konussimon g‘ildiraklar uchun rf = 0,2 m; ha= m - tish kallagining balandligi; hf = 1,25m tish oyoqchacining balandligi: tishning to‘liq balandligi: h = ha + hf = 2,25m dw1 va dw2 - asosiy aylanalar bo‘lib, ularning urinish nuqtasi markazlararo masofani g‘ildiraklarning burchak tezliklariga teskari nisbatda ikkiga bo‘ladi; d1 va d2 – bo‘luvchi aylana (tishlarni kallak va oyoqcha qismlariga bo‘ladi); d1 = mz1 ; d2 = mz2 dv1 va dv2 - tishlar evolventasini xosil qiluvchi asosiy aylanalar; da - tishlarning uchlaridan …

3 / 12

ning uzluksiz ilashish shartiga ko‘ra > l bo‘lishi kerak. tishli uzatmalarning asosiy kinematik parametri uzatish soni (uzatish nisbati) u bo‘lib, u quyidagi munosabatlar orqali ifodalanishi mumkin: u = n1 / n2 = w1 / w2 = z2 / z1 = d2 / d1 tayyorlash aniqligi va uning uzatma sifatiga ta’siri. qadam va profil shakli xatoliklari uzatmaning kinematik aniqligi ya ravon, bir tekis ishlashini buzadi. uzatmada faqat uzatishlar nisbatining o‘rtacha qiymati o‘zgarmasdan saqlanadi. uzatishlar nisbati (i) ning oniy qiymati aylanish jarayonida davriy ravishda o‘zgarib turadi. bundan tashqari, tezkor kuch uzatmalarida bu xatoliklar qo‘shimcha dinamikaviy yuklanishlar, zarbalar va shovqinning ilashmada paydo bo‘lishiga olib keladi. gost 1643-81 da tishli uzatmalarning tayyorlanish aniqligi 12 ta aniqlik darajasi bilan belgilangan bo‘lib, har bir aniqlik darajasi uchta ko‘rsatkich bilan tavsiflanadi: kinematik aniqlik me’yori; ravon ishlash me’yori; tishlar kontaktining me’yori. uzatmaning qanday vazifani bajarishi va ish sharoitiga bog‘liq ravishda aniqlik darajasi tanlanadi. 6 - (yuqori aniq), 7 …
