1 / 34

reja: kirish i bob. “tutashma” va takrorlanuvchi elementlarning nazariy hamda normativ asoslari 1.1. “tutashma” tushunchasi va turlari. 1.2. takrorlanuvchi elementlar geometriyasi. 1.3. proyeksiya va qirqimlar siyosati. ii bob. detal chizmasini bajarish metodikasi: geometriya qurilishi, o‘lchamlash va belgilash 2.1. geometriyani bosqichma-bosqich qurish 2.2. o‘lcham va belgilash 2.3. qirqim/shtrixovka va yuzalar sifati xulosa foydalanilgan adabiyotlar kirish zamonaviy mashinasozlik, qurilish mexanikasi va asbobsozlikda detallar geometriyasi, ularning chizma orqali aniq ifodalanishi va ishlab chiqarishga uzatilishi mahsulot sifatini belgilovchi asosiy omillardan biridir. detal geometriyasida ayniqsa tutashmalar (fillet – radiusli silliq o‘tishlar, chamfer – qirra sindirish) va takrorlanuvchi elementlar (teshiklar massivlari, yivlar ketma-ketligi, aylana bo‘yicha joylashgan tishlar, panjara yoki naqshli strukturalar) muhim rol o‘ynaydi. bu elementlar konstruksiyaning mustahkamligiga, ekspluatatsiya xavfsizligiga, montaj va servis qulayligiga, shuningdek, ishlab chiqarish tannarxi va vaqtiga bevosita ta’sir ko‘rsatadi. shu boisdan, tutashma va takrorlanuvchi elementlarni standart talablar asosida to‘g‘ri loyihalash, ularni chizmada aniq va o‘qiladigan ko‘rinishda ifodalash, cad/cam/cae vositalari orqali ishlab chiqarishga …

2 / 34

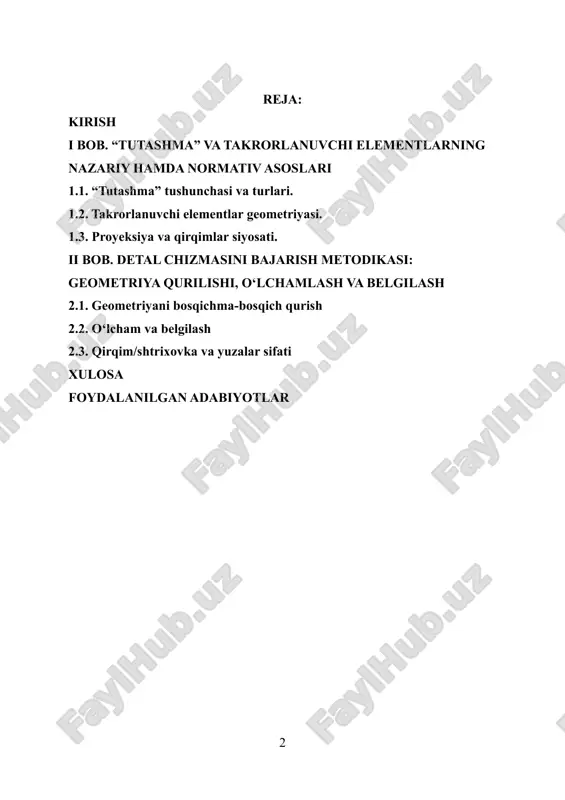

sh, pürüzlilik (yuzalar sifati) va pass/o‘rnatmalarni to‘g‘ri belgilash, shuningdek, eskd/gost va iso standartlariga qat’iy rioya qilish talab etiladi. mazkur bitiruv ishida tutashmalar va takrorlanuvchi elementlar mavjud bo‘lgan bitta real detal misolida parametrik 3d model yaratilib, to‘liq ishchi chizmalar to‘plami tayyorlanadi. chizmalar tarkibida asosiy ko‘rinishlar, kerakli to‘liq va mahalliy kesimlar, teshiklar jadvali (hole table), gd&t ramkalari, sirt pürüzliligi belgisi, shtamp va format talablari to‘liq aks ettiriladi. ish yakunida detallarni ishlab chiqarish uchun texnologik marshrut (operatsiyalar ketma-ketligi), nazorat usullari (kalibr, mikrometr, cmm) va qisqa iqtisodiy hisob ham taklif etiladi. ishning maqsadi — tutashmalar va takrorlanuvchi elementlarga ega detalning chizmasini xalqaro va milliy standartlar talablari asosida to‘liq ishlab chiqish, o‘lcham va toleranslarni mantiqan asoslash, sirt sifatini belgilash va tayyor hujjatlarni ishlab chiqarishga uzatishga mos holatga keltirish. tadqiqotning vazifalari: · eskd/gost va iso (jumladan, iso 128 — chizmalarni rasmiylashtirish, iso 129 — o‘lchamlash, iso 1101 — gd&t, iso 1302 — yuzalar sifati, iso 2768 …

3 / 34

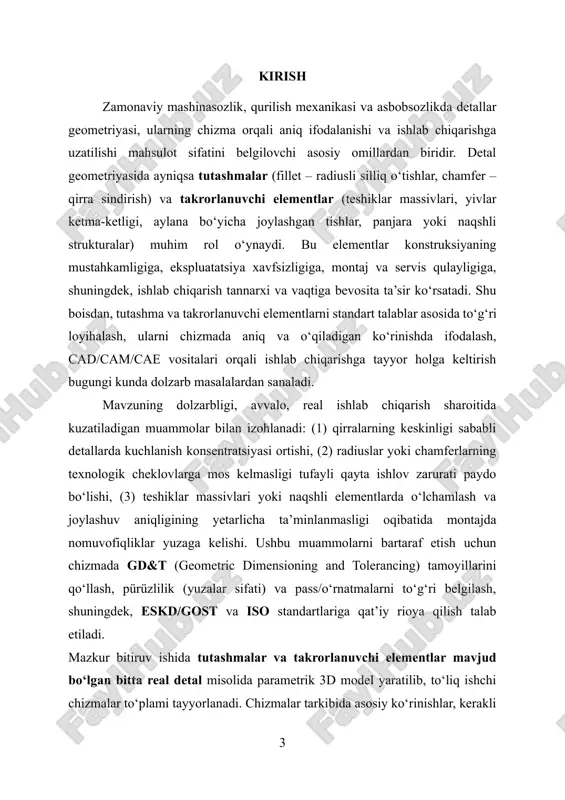

tlariga (dxf/dwg/step) eksport. · ishlab chiqarish marshruti, nazorat rejalari va qisqa iqtisodiy tahlilni tuzish. tadqiqot ob’ekti — tutashmalar va takrorlanuvchi elementlar qatnashgan mexanik detal; tadqiqot predmeti — ushbu elementlarning chizmada to‘g‘ri aks ettirilishi, o‘lchamlash va toleranslash qoidalari, hamda ularning ishlab chiqarish jarayoniga ta’siri. metodologiya sifatida autocad, solidworks (yoki kompas-3d, catia) kabi cad tizimlaridan foydalaniladi; gd&t talablari, pürüzlilik va pass/o‘rnatmalar eskd/iso me’yorlariga tayangan holda qo‘llanadi. zaruratga ko‘ra soddalashtirilgan cae tahlillari (masalan, fillet radiusining kuchlanish konsentratsiyasiga ta’sirini ko‘rsatish) ham amalga oshirilishi mumkin. chizmalar verifikatsiyasi uchun chek-ro‘yxatlar (checklist) ishlab chiqilib, chizmalarni ishlab chiqarish bo‘limiga uzatishdan oldin tekshiruv o‘tkaziladi. ilmiy-amaliy yangilik shundaki, ishda tutashmalar va patternlarni tanlashning konstruktiv-texnologik mezonlari bir tizimda beriladi: minimal fillet radiusining asbob o‘lchamlari va material xossalari bilan bog‘liqligi, teshiklar massivining joylashuv aniqligini gd&t orqali ta’minlash (masalan, position toleransi va bazalash sxemasi), pürüzlilik talablarining ishlov turiga mos ravishda differensial qo‘yilishi (ayrim yuzalar uchun umumiy ra, funksional yuzalar uchun mahalliy ra). shuningdek, …

4 / 34

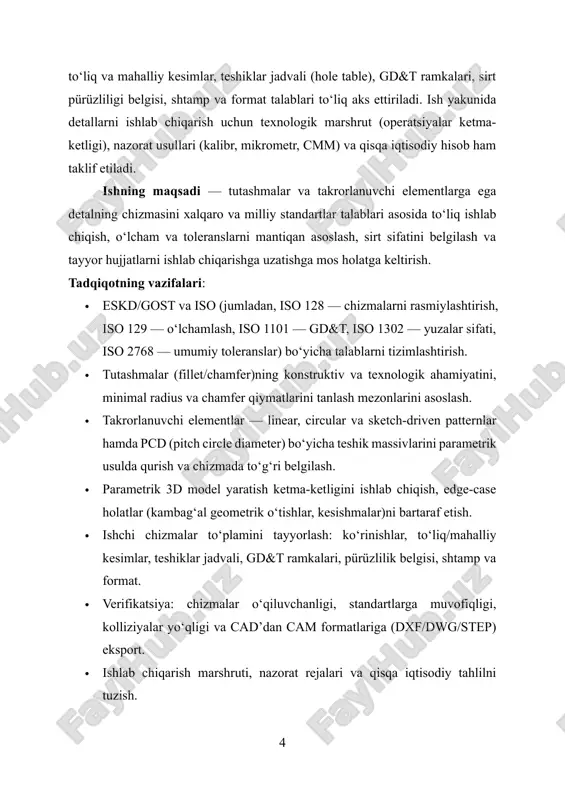

a qayta ishlov va vaqt yo‘qotishlarini kamaytiradi, tannarxni pasaytiradi va sifatni barqarorlashtiradi. ishning tuzilishi kirish, uch bob, xulosa, foydalanilgan adabiyotlar va ilovalardan iborat. birinchi bobda nazariy asoslar va standartlar tizimli bayon qilinadi; ikkinchi bobda parametrik modellashtirish, patternlarni qurish va ishchi chizmalarni rasmiylashtirish bo‘yicha amaliy usullar beriladi; uchinchi bobda esa ishlab chiqarish marshruti, nazorat va iqtisodiy hisob taqdim etiladi. ilovalarda 3d model skrinlari, chizmalar pdf/dwg ko‘rinishida, teshiklar jadvali namunalari, gd&t ramkalari va pürüzlilik belgilarini qo‘llash bo‘yicha tayyor shablonlar keltiriladi. kutilayotgan natijalar: · tutashma va takrorlanuvchi elementlarga ega bitta detal uchun to‘liq parametrik 3d model; · ishchi chizmalar to‘plami (ko‘rinishlar, kesimlar, hole table, gd&t, pürüzlilik, shtamp); · verifikatsiya chek-ro‘yxati va camga eksport uchun dxf/dwg/step fayllar; · texnologik karta, nazorat rejalari va qisqa iqtisodiy tahlil. shu tariqa, mazkur bitiruv ishining natijalari standartlarga mos, ishlab chiqarishga tayyor va sifat nazoratidan bemalol o‘tadigan hujjatlar to‘plamini shakllantiradi. bu yondashuv nafaqat bitta detal uchun, balki tipik korxona …

5 / 34

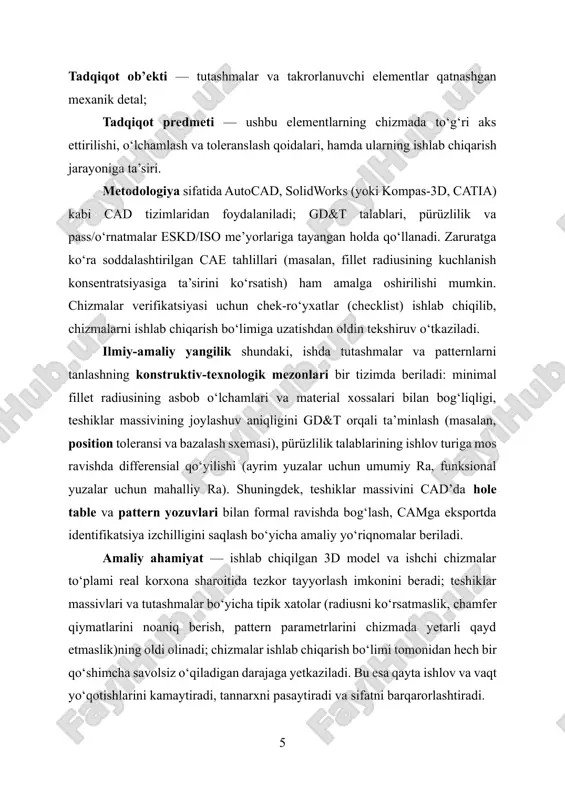

rsatiladi; o‘lchov va bardoshlik siyosati esa iso 8015 (gps — geometrik mahsulot spetsifikatsiyasi) hamda iso 1101 (geometrik bardoshlik belgilari, bazislar) bilan uyg‘un bo‘lishi shart. geometriyadagi eng ko‘p uchraydigan tutashma — yumaloqlantirish, ya’ni fillet (r). ichki burchaklarda r ichki yumaloqlantirish, tashqi qirrada esa odatda “radiusli qirqib yumaloqlash” sifatida talqin etiladi. filletning vazifasi keskin burchakni yo‘qotib, kuchlanish kontsentratsiyasini pasaytirish, oqim yoki ishqalanish sharoitini yaxshilash hamda ishlab chiqarish jarayonida kesuvchi asbobga qulay sirt yaratishdir. fillet o‘lchami chizmada “r” prefiksi bilan beriladi: r3, r6 kabi; agar bir detal bo‘ylab ko‘p joyda bir xil radius takrorlansa, “r3 × n” yoki izohda “barcha ichki burchaklar r3” mazmunida umumlashtirishga yo‘l qo‘yiladi. iso 129 mantiqida o‘lcham chizig‘i yoyga yo‘naltiriladi, matn o‘qilishi aniq bo‘lishi uchun sig‘magan joylarda polka (shelf) yoki jogged radiusdan foydalaniladi. ishlab chiqarish nuqtayi nazaridan r qiymati asbob geometriyasi va materialga mos tanlanadi: juda kichik radius ishlab chiqarishni qiyinlashtiradi, ortiqcha kattasi esa funksional joylashuvlarni buzishi mumkin. sifat …
