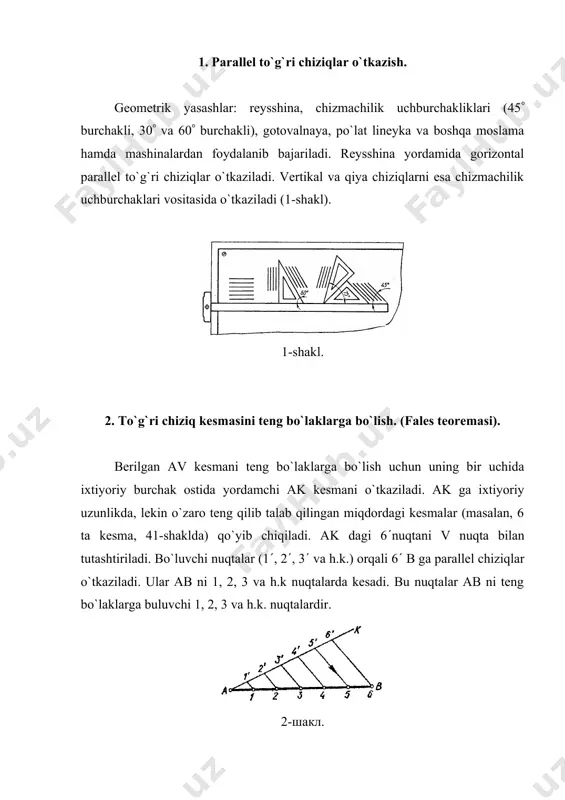

1405081910_55477.doc 2 1 аа 2 d 2 d r = geometrik yasashlar reja: 1. parallel to`g`ri chiziqlar o`tkazish 2. to`g`ri chiziq kesmasini teng bo`laklarga bo`lish. (fales teoremasi) 3. qiyalik va konusliklarni yasash 4. muntazam kupburchakliklar yasash 5. tutashmalar 6. sirkul va lekalo egri chiziqlarining yasalishi 1. parallel to`g`ri chiziqlar o`tkazish. geometrik yasashlar: reysshina, chizmachilik uchburchakliklari (45( burchakli, 30( va 60( burchakli), gotovalnaya, po`lat lineyka va boshqa moslama hamda mashinalardan foydalanib bajariladi. reysshina yordamida gorizontal parallel to`g`ri chiziqlar o`tkaziladi. vertikal va qiya chiziqlarni esa chizmachilik uchburchaklari vositasida o`tkaziladi (1-shakl). 1-shakl. 2. to`g`ri chiziq kesmasini teng bo`laklarga bo`lish. (fales teoremasi). berilgan av kesmani teng bo`laklarga bo`lish uchun uning bir uchida ixtiyoriy burchak ostida yordamchi ak kesmani o`tkaziladi. ak ga ixtiyoriy uzunlikda, lekin o`zaro teng qilib talab qilingan miqdordagi kesmalar (masalan, 6 ta kesma, 41-shaklda) qo`yib chiqiladi. ak dagi 6(nuqtani v nuqta bilan tutashtiriladi. bo`luvchi nuqtalar (1(, 2(, 3( va h.k.) orqali 6( …

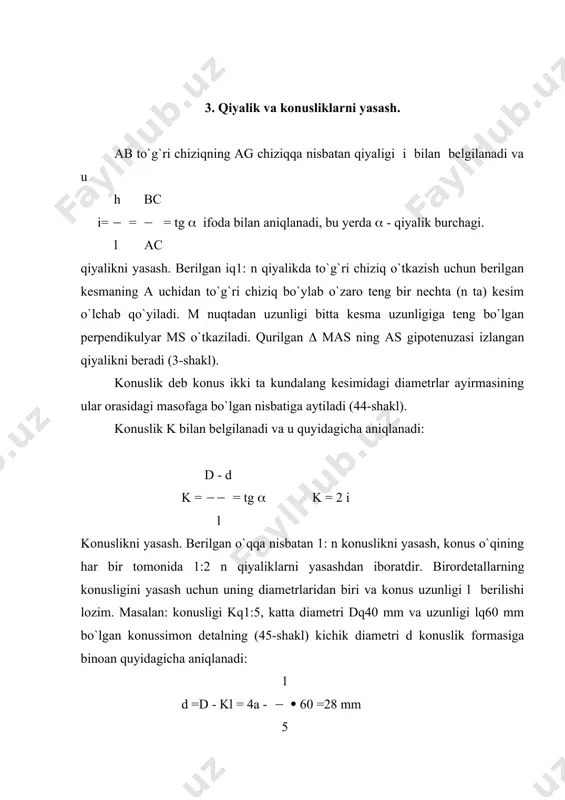

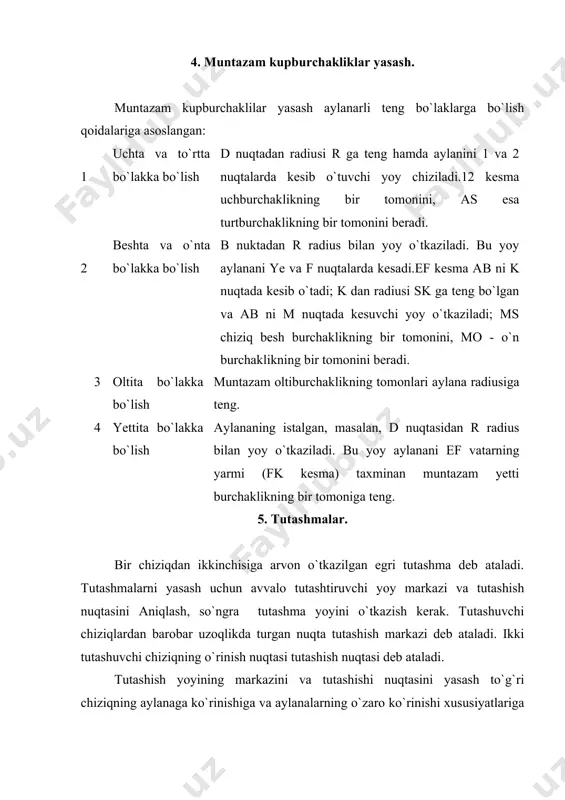

k bilan belgilanadi va u quyidagicha aniqlanadi: d - d k = (( = tg ( k = 2 i l konuslikni yasash. berilgan o`qqa nisbatan 1: n konuslikni yasash, konus o`qining har bir tomonida 1:2 n qiyaliklarni yasashdan iboratdir. birordetallarning konusligini yasash uchun uning diametrlaridan biri va konus uzunligi l berilishi lozim. masalan: konusligi kq1:5, katta diametri dq40 mm va uzunligi lq60 mm bo`lgan konussimon detalning (45-shakl) kichik diametri d konuslik formasiga binoan quyidagicha aniqlanadi: 1 d =d - kl = 4a - ( ( 60 =28 mm 5 4. muntazam kupburchakliklar yasash. muntazam kupburchaklilar yasash aylanarli teng bo`laklarga bo`lish qoidalariga asoslangan: 1 uchta va to`rtta bo`lakka bo`lish d nuqtadan radiusi r ga teng hamda aylanini 1 va 2 nuqtalarda kesib o`tuvchi yoy chiziladi.12 kesma uchburchaklikning bir tomonini, as esa turtburchaklikning bir tomonini beradi. 2 beshta va o`nta bo`lakka bo`lish в nuktadan r radius bilan yoy o`tkaziladi. bu yoy …

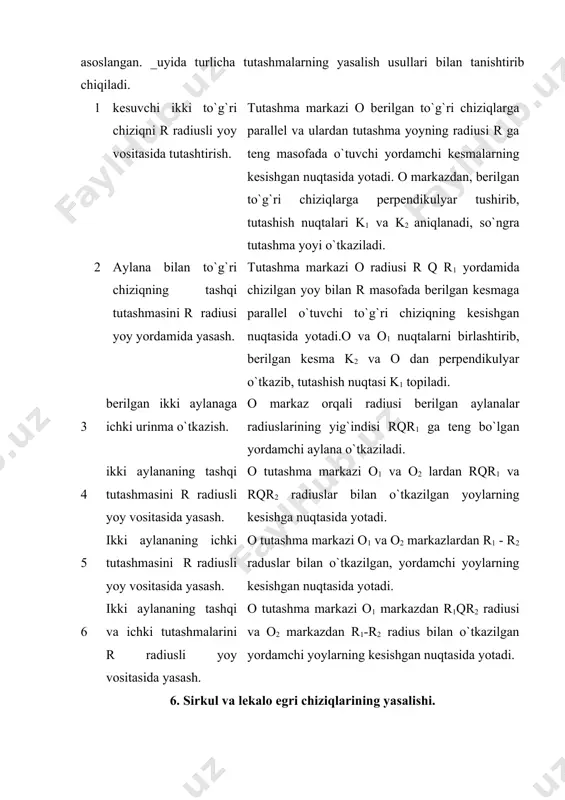

g o`zaro ko`rinishi xususiyatlariga asoslangan. _uyida turlicha tutashmalarning yasalish usullari bilan tanishtirib chiqiladi. 1 kesuvchi ikki to`g`ri chiziqni r radiusli yoy vositasida tutashtirish. tutashma markazi o berilgan to`g`ri chiziqlarga parallel va ulardan tutashma yoyning radiusi r ga teng masofada o`tuvchi yordamchi kesmalarning kesishgan nuqtasida yotadi. o markazdan, berilgan to`g`ri chiziqlarga perpendikulyar tushirib, tutashish nuqtalari k1 va k2 aniqlanadi, so`ngra tutashma yoyi o`tkaziladi. 2 aylana bilan to`g`ri chiziqning tashqi tutashmasini r radiusi yoy yordamida yasash. tutashma markazi o radiusi r q r1 yordamida chizilgan yoy bilan r masofada berilgan kesmaga parallel o`tuvchi to`g`ri chiziqning kesishgan nuqtasida yotadi.o va o1 nuqtalarni birlashtirib, berilgan kesma k2 va o dan perpendikulyar o`tkazib, tutashish nuqtasi k1 topiladi. 3 berilgan ikki aylanaga ichki urinma o`tkazish. o markaz orqali radiusi berilgan aylanalar radiuslarining yig`indisi rqr1 ga teng bo`lgan yordamchi aylana o`tkaziladi. 4 ikki aylananing tashqi tutashmasini r radiusli yoy vositasida yasash. o tutashma markazi o1 va o2 …

ko`p uchraydigan-eppips, parabola, giperbola, sinusoido, arximed spirali, sikloidosimon egri chiziqlar kiradi. ellips, parabola va giperbola to`g`ri doiraviy konusni turlicha joylashgan tekisliklar bilan kesishuvidan hosil bo`ladi. ellips - tekis kavariq egri chiziq, uni katta o`qi aв va kichik o`qi sd bo`yicha ham yasash mumkin. bu usul texnikada keng tarqalgan. o-markazdan aв=d va sdqd diametri 2 ta konsentrik aylanalar chiziladi va aylanlardan biri bir necha teng buo`aklarga bo`lib chiqiladi. bo`lish nuqtalari orqali diamet nurlari o`tkaziladi, nurlarning aylanalar bilan kesishgan nuqtalari orqali ellips o`qlariga parallel to`g`ri chiziqlar chiziladi, ularning kesishgan nuqtalari ellipsga tegishli nuqtalar bo`ladi (6-shakl). parabola - tekis egri chiziq bo`lib, uning har bir nuqtasi dd1-direktrissadan va simmetriya o`qidagi f-fokusdan barobar uzoqlikda yotadi. kf masofa parabolaning r parametri va o nuqta esa uning uchi deyiladi. berilgan r parametr bo`yicha parabola yasash uchun simmetriya o`qi o`tkaziladi va unga rfqp masofa qo`yiladi. k nuqta orqali simmetriya o`qiga perpendikulyar qilib dd, direktrissa o`tkaziladi. kf kesma …

talar orqali o`tuvchi va sd ni 1, 2, 3 vax. nuqtalarda kesuvchi nurlar o`tkaziladi. sd chiziqdagi nuqtalardan bir xil nomerli gorizontal chiziqlarga perpendikulyar tushiriladi. perpendikulyar va gorizontal chiziqlarning kesishuvidan hosil bo`lgan i, ii, ..., viii nuqtalar lekalo yordamida birlashtirilsa, izlangan giperbola hosil bo`ladi. cinusoida yasash (9-shakl). berilgan aylana ixtiyoriy teng, masalan, 12 bo`lakka bo`linadi. aylana uzunligi ( d ga teng bo`lgan av kesma ham shunday teng bo`laklarga bo`lib chiqiladi. bo`linish nuqtalaridan vertikal va gorizontal chiziqlar o`tkaziladi, ularning ksishuv nuqtalari lekalo yordamida birlashtirilsa, sinusoida hosil bo`ladi. aylana evolventasini yasash (10-shakl). avval berilgan aylanani ixtiyoriy teng (masalan, 12) bo`lakka bo`linadi. bo`linish nuqtalari orqali aylana radiusiga perpendikulyar va bir tomonga yo`nalgan urinmalar o`tkaziladi. oxirgi nuqtasidan o`tkazilgan urinmada aylana uzunligi (d ga teng bo`lakka bo`lib chiqiladi. birinchi urinmaga urinish nuqtasidan boshlab aylana uzunligining bir bo`lagi - 01( qo`yilsa, ikkinsiga 02(, uchinchisiga - 03( va x. bo`laklar qo`yilishi natijasida 0, 1, ... xii nuqtalar hosil …
