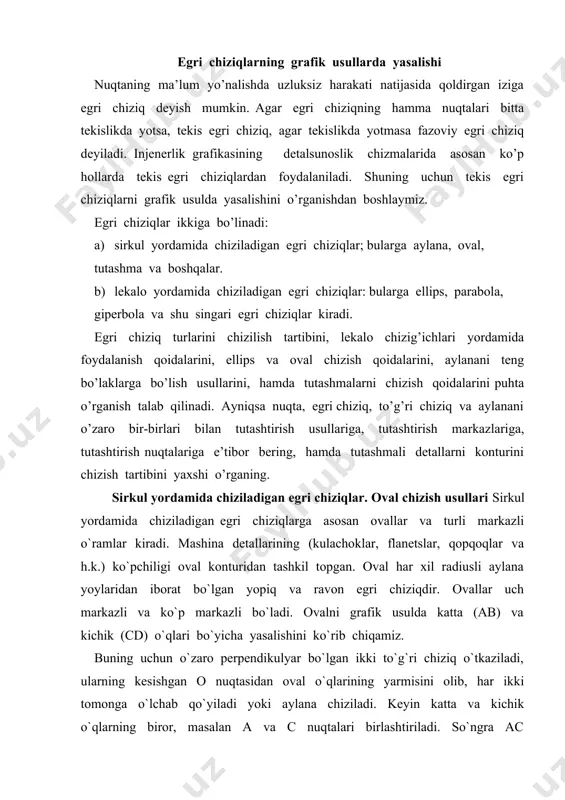

1523175356_70844.doc egri chiziqlar bilan chiziladigan chizmalar reja: 1. egri chiziqlarning grafik usullarda yasalishi 2. sirkul yordamida chiziladigan egri chiziqlar. 3. aylanani teng bo’laklarga bo’lish. egri chiziqlarning grafik usullarda yasalishi nuqtaning ma’lum yo’nalishda uzluksiz harakati natijasida qoldirgan iziga egri chiziq deyish mumkin. agar egri chiziqning hamma nuqtalari bitta tekislikda yotsa, tekis egri chiziq, agar tekislikda yotmasa fazoviy egri chiziq deyiladi. injenerlik grafikasining detalsunoslik chizmalarida asosan ko’p hollarda tekis egri chiziqlardan foydalaniladi. shuning uchun tekis egri chiziqlarni grafik usulda yasalishini o’rganishdan boshlaymiz. egri chiziqlar ikkiga bo’linadi: a) sirkul yordamida chiziladigan egri chiziqlar; bularga aylana, oval, tutashma va boshqalar. b) lekalo yordamida chiziladigan egri chiziqlar: bularga ellips, parabola, giperbola va shu singari egri chiziqlar kiradi. egri chiziq turlarini chizilish tartibini, lekalo chizig’ichlari yordamida foydalanish qoidalarini, ellips va oval chizish qoidalarini, aylanani teng bo’laklarga bo’lish usullarini, hamda tutashmalarni chizish qoidalarini puhta o’rganish talab qilinadi. ayniqsa nuqta, egri chiziq, to’g’ri chiziq va aylanani o’zaro bir-birlari …

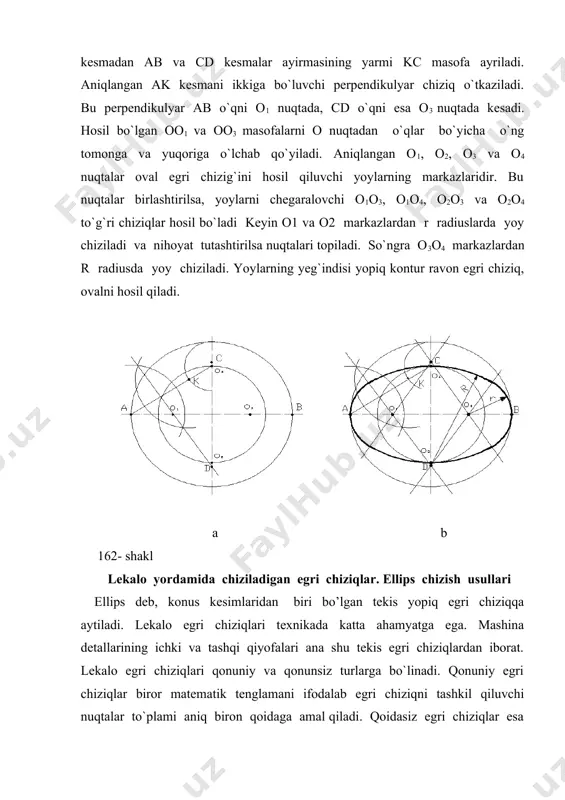

ziq o`tkaziladi, ularning kesishgan o nuqtasidan oval o`qlarining yarmisini olib, har ikki tomonga o`lchab qo`yiladi yoki aylana chiziladi. keyin katta va kichik o`qlarning biror, masalan a va c nuqtalari birlashtiriladi. so`ngra ac kesmadan ab va cd kesmalar ayirmasining yarmi kc masofa ayriladi. aniqlangan ak kesmani ikkiga bo`luvchi perpendikulyar chiziq o`tkaziladi. bu perpendikulyar ab o`qni o1 nuqtada, cd o`qni esa o3 nuqtada kesadi. hosil bo`lgan oo1 va oo3 masofalarni o nuqtadan o`qlar bo`yicha o`ng tomonga va yuqoriga o`lchab qo`yiladi. aniqlangan o1, o2, o3 va o4 nuqtalar oval egri chizig`ini hosil qiluvchi yoylarning markazlaridir. bu nuqtalar birlashtirilsa, yoylarni chegaralovchi o1o3, o1o4, o2o3 va o2o4 to`g`ri chiziqlar hosil bo`ladi keyin o1 va o2 markazlardan r radiuslarda yoy chiziladi va nihoyat tutashtirilsa nuqtalari topiladi. so`ngra o3o4 markazlardan r radiusda yoy chiziladi. yoylarning yeg`indisi yopiq kontur ravon egri chiziq, ovalni hosil qiladi. a b 162- shakl lekalo yordamida chiziladigan egri chiziqlar. ellips chizish usullari ellips …

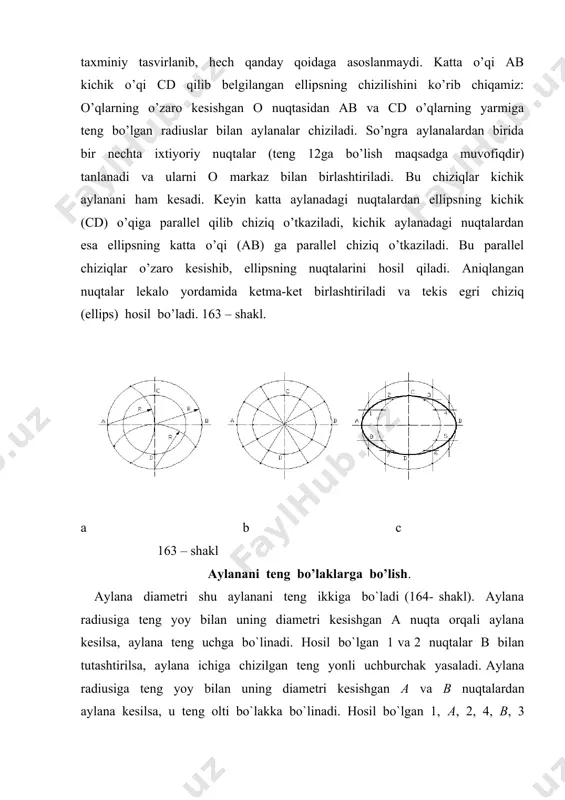

gi nuqtalardan ellipsning kichik (cd) o’qiga parallel qilib chiziq o’tkaziladi, kichik aylanadagi nuqtalardan esa ellipsning katta o’qi (ab) ga parallel chiziq o’tkaziladi. bu parallel chiziqlar o’zaro kesishib, ellipsning nuqtalarini hosil qiladi. aniqlangan nuqtalar lekalo yordamida ketma-ket birlashtiriladi va tekis egri chiziq (ellips) hosil bo’ladi. 163 – shakl. a b c 163 – shakl aylanani teng bo’laklarga bo’lish. aylana diametri shu aylanani teng ikkiga bo`ladi (164- shakl). aylana radiusiga teng yoy bilan uning diametri kesishgan a nuqta orqali aylana kesilsa, aylana teng uchga bo`linadi. hosil bo`lgan 1 va 2 nuqtalar b bilan tutashtirilsa, aylana ichiga chizilgan teng yonli uchburchak yasaladi. aylana radiusiga teng yoy bilan uning diametri kesishgan a va b nuqtalardan aylana kesilsa, u teng olti bo`lakka bo`linadi. hosil bo`lgan 1, a, 2, 4, b, 3 1 nuqtalar ketma-ket tutashtirilsa, aylana ichida teng tomonli oltiburchak yasaladi. 164 – shakl aylananing o`zaro perpendikulyar bo`lgan ikkita diametri shu aylanani teng to`rt qisimga …

ulyar o’tkazib 1 va 2 (tutashtirish) nuqtalari topiladi. o’tkir burchak hosil qiluvchi to’g’ri chiziqlarni tutashtirish. berilgan to’g’ri chiziqlarga parallel qilib berilgan r radiusga baravar masofada to’g’ri chiziqlar o’tkaziladi. bu chiziqlarni kesishish nuqtasi o tutashtirish markazi bo’ladi. o nuqtadan berilgan to’g’ri chiziqlarga perpendikulyar tushirib 1 va 2 (tutashtirish) nuqtalari topiladi. o’tmas burchak hosil qiluvchi to’g’ri chiziqlarni tutashtirish. berilgan to’g’ri chiziqlarga parallel qilib berilgan r radiusga baravar masofada to’g’ri chiziq o’tkaziladi. bu chiziqni burchak bissektrisasi bilan kesishgan o nuqtasi tutashtirish markazi bo’ladi. o nuqtadan berilgan chiziqlarga perpendikulyar tushirib 1 va 2 (tutashtirish) nuqtalari topiladi. to’g’ri burchak hosil qiluvchi to’g’ri chiziqlarni tutashtirish. berilgan to’g’ri burchakli a uchidan r radiusli yoy chiziladi va c,e tutashish nuqtalari topiladi. so’ngra c va e nuqtalardan r radiusli yoylar chizilib, ularning o nuqtasi aniqlanadi. bu nuqta tutashish markazi bo’ladi. a nuqtani to’g’ri chiziq bilan tutashtirish(167-shali). a nuqtadan r radiusli aylana yoyi chizilad va berilgan to’g’ri chiziqqa parallel r …

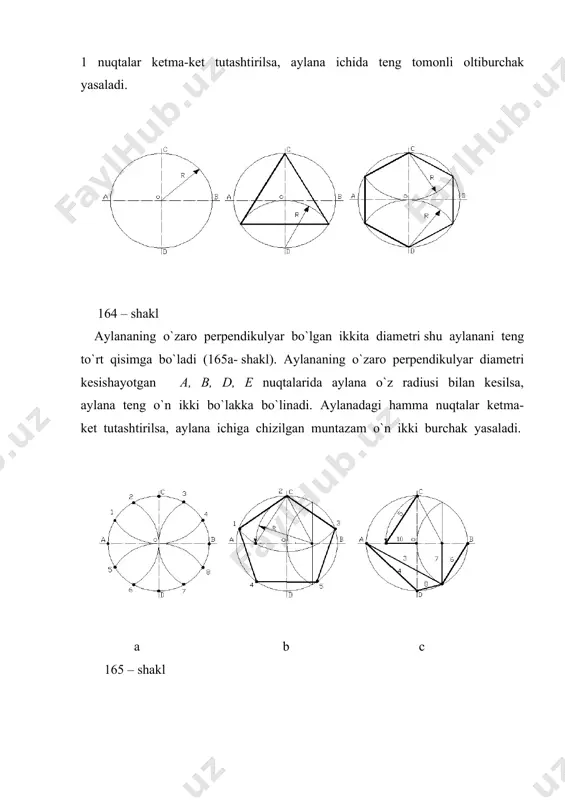

ashtirish. o1 markazdan r1 + r radiusli yordamchi yoy va r masofada berilgan to’g’ri chiziqqa parallel chiziq o’tkaziladi. ularning kesishuv o nuqtasi topiladi. bu nuqta tutashtirish markazi bo’ladi. o va o1 nuqtalarni birlashtirib, k1 tutashtirish nuqtasi, o nuqtadan berilgan to’g’ri chiziqqa perpendikulyar tushirib, k nuqtasi topiladi. to’g’ri chiziq bilan aylanani ichki tutashtirish(169-shakl). ichki tutashmada r- r1 ga teng qilib olinadi. yasashlarning qolgan yo’li yuqoridagidek bajariladi. 169 – shakl ikki aylanani tashqi tutashtirish. o1 markazdan r + r1 radius bilan ikkinchi aylana yoyi otkaziladi. ularning kesishuv c nuqtasi tutashtirish markazi boladi. o va o1, o va o2 markazlarni tutashtirib, k1 va k2 tutashtirish nuqtalari topiladi. ikki aylanani ichki tutashtirish(170-shakl). ichki tutashmada r-r1 va r-r2 radiuslarda yordamchi aylana yoylari otkazilib ishlanadi. a b 170 – shakl ikki aylanani ichki va tashqi tutashma vositasida tutashtirish. o1 markazdan r+r1 radiusi bilan va o2 markazdan r-r2 radius bilan yordamchi yoylar otkaziladi. yordamchi yoylarni kesishuv o …
