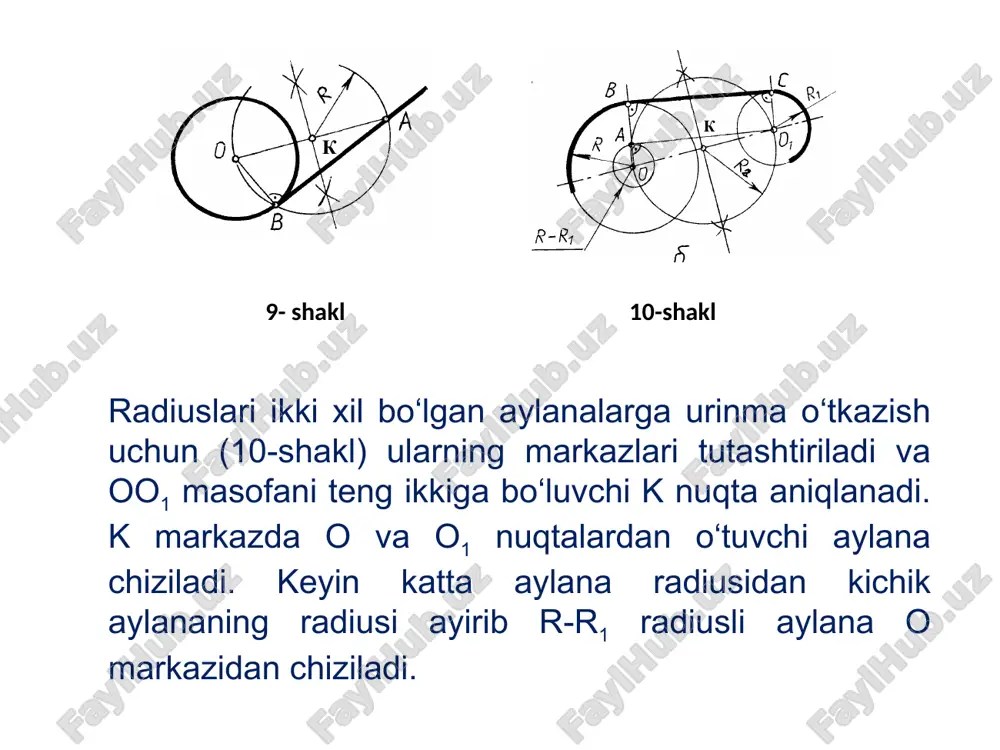

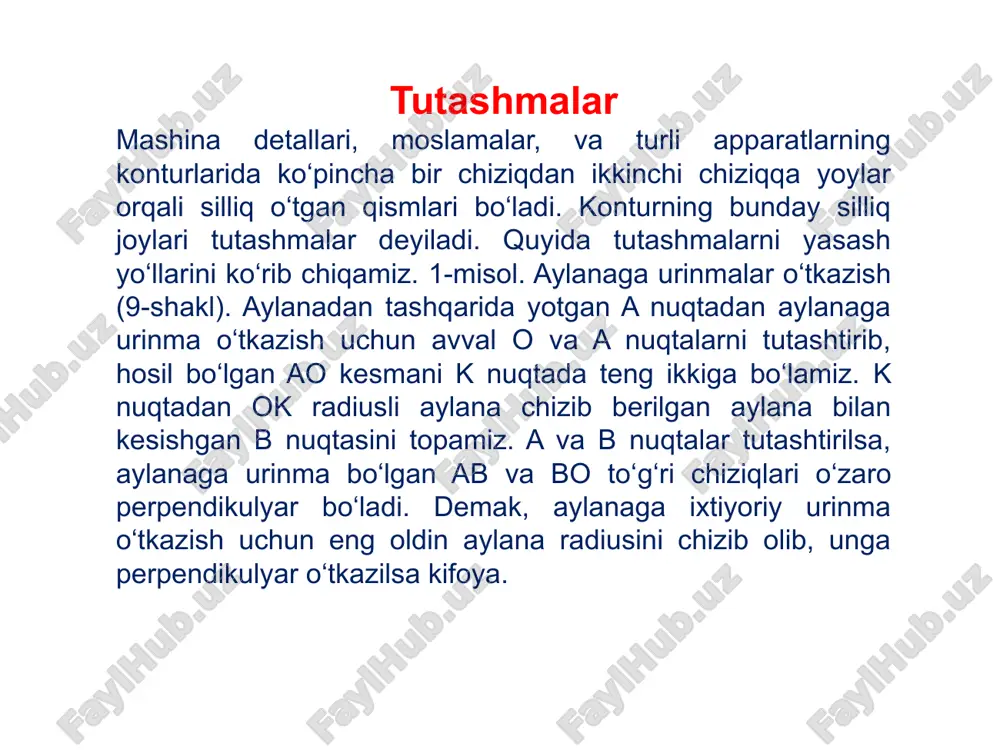

slayd 1 11-mavzu. 11-qiyalik va konuslik. tutashmalar. lekalo egri chiziqlari. reja: 1. tutashmalar. 2. aylanalarni o‘zaro va yoylar bilan tutashtirish. 3. sirkul va lekalo bilan chiziladigan egri chiziqlar. 4. lekalo egri chiziqlari tutashmalar mashina detallari, moslamalar, va turli apparatlarning konturlarida ko‘pincha bir chiziqdan ikkinchi chiziqqa yoylar orqali silliq o‘tgan qismlari bo‘ladi. konturning bunday silliq joylari tutashmalar deyiladi. quyida tutashmalarni yasash yo‘llarini ko‘rib chiqamiz. 1-misol. aylanaga urinmalar o‘tkazish (9-shakl). aylanadan tashqarida yotgan a nuqtadan aylanaga urinma o‘tkazish uchun avval o va a nuqtalarni tutashtirib, hosil bo‘lgan ao kesmani k nuqtada teng ikkiga bo‘lamiz. k nuqtadan ok radiusli aylana chizib berilgan aylana bilan kesishgan b nuqtasini topamiz. a va b nuqtalar tutashtirilsa, aylanaga urinma bo‘lgan ab va bo to‘g‘ri chiziqlari o‘zaro perpendikulyar bo‘ladi. demak, aylanaga ixtiyoriy urinma o‘tkazish uchun eng oldin aylana radiusini chizib olib, unga perpendikulyar o‘tkazilsa kifoya. 9- shakl 10-shakl radiuslari ikki xil bo‘lgan aylanalarga urinma o‘tkazish uchun (10-shakl) ularning …

2 / 10

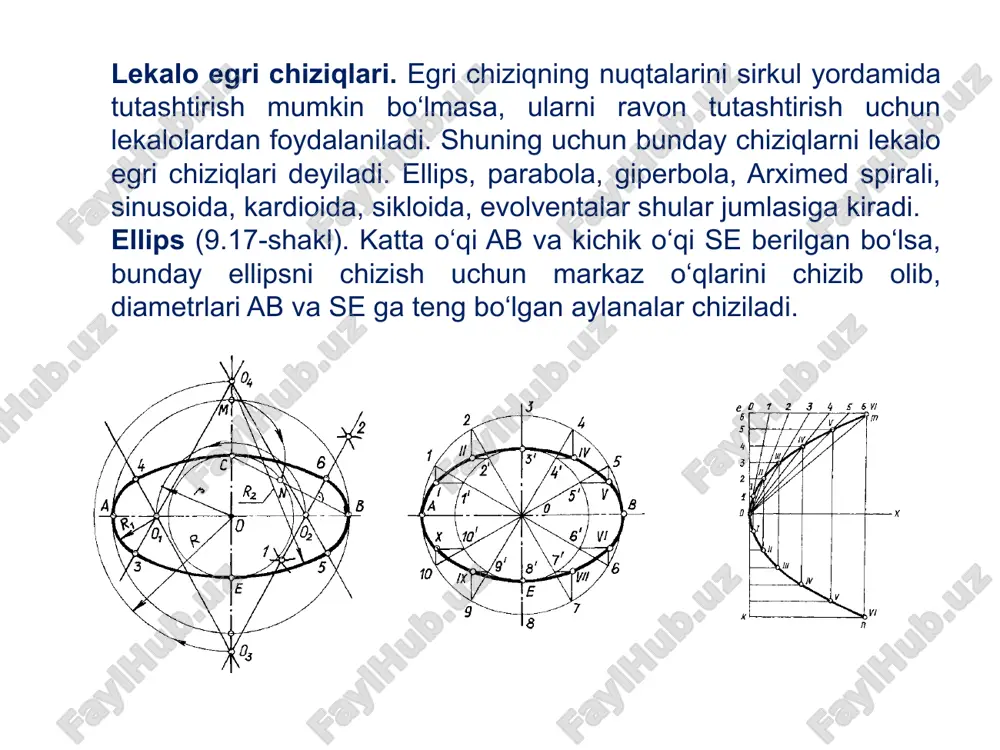

yordamida tutashtiriladi. 4 lekalo egri chiziqlari. egri chiziqning nuqtalarini sirkul yordamida tutashtirish mumkin bo‘lmasa, ularni ravon tutashtirish uchun lekalolardan foydalaniladi. shuning uchun bunday chiziqlarni lekalo egri chiziqlari deyiladi. ellips, parabola, giperbola, arximed spirali, sinusoida, kardioida, sikloida, evolventalar shular jumlasiga kiradi. ellips (9.17-shakl). katta o‘qi ab va kichik o‘qi se berilgan bo‘lsa, bunday ellipsni chizish uchun markaz o‘qlarini chizib olib, diametrlari ab va se ga teng bo‘lgan aylanalar chiziladi. aylana evolventasi (19-shakl). aylana ustida to‘g‘ri chiziqni sirpantirmay aylantirib (dumalatib) chiqilganda uning bir uchi chizgan traektoriyasi aylana evolventasi deyiladi. evolventani chizishdan oldin berilgan diametrli aylana chiziladi. chizilgan aylananing uzunligi l=d formula bilan aniqlanib olinadi. l masofani aylanaga urinma qilib chizilgan gorizontal chiziqqa o‘lchab qo‘yiladi. 6 aylana va uning yoyilmasi bir xil teng bo‘laklarga bo‘lib, ularni 1', 2', 3',...,8' deb belgilab chiqiladi. aylanadagi har bir nuqtadan aylanaga urinmalar chiziladi. so‘ngra 1 nuqtada chiqqan urinmaga aylana yoyilmasidagi 11' masofani, 2 nuqtadan chiqqan 12' masofani, …

3 / 10

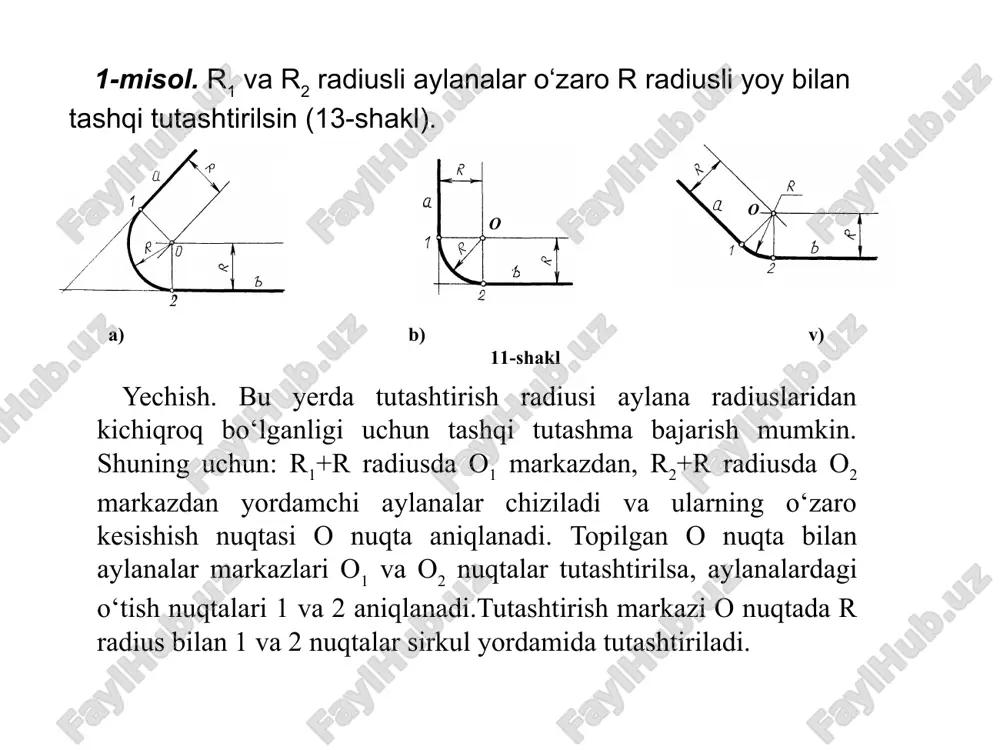

4 / 10

5 / 10
