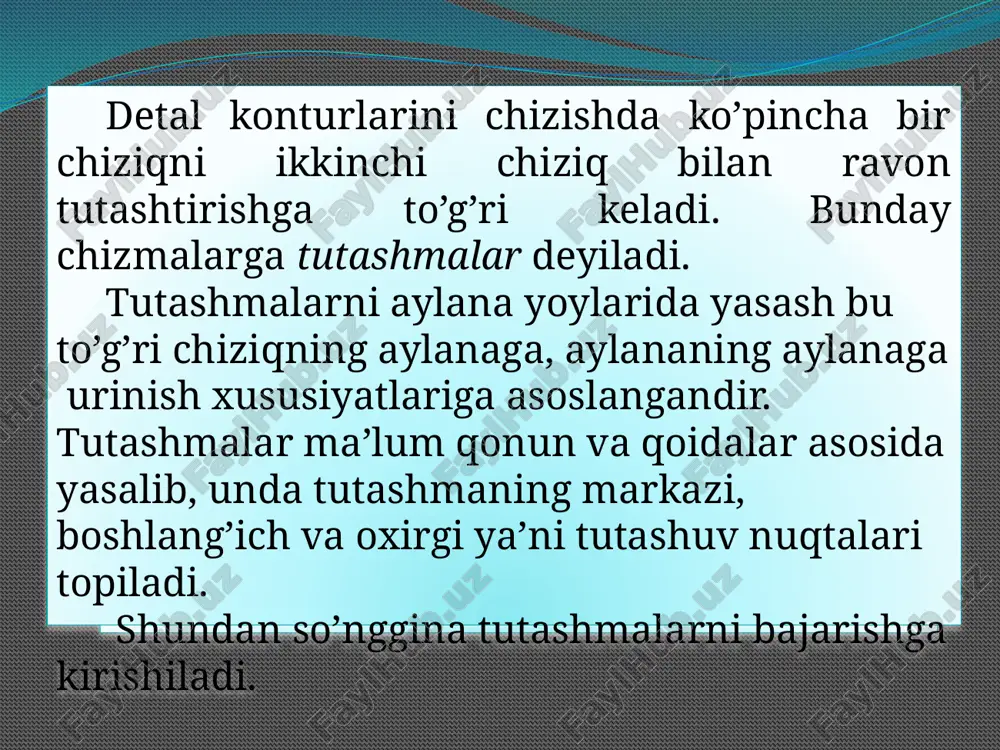

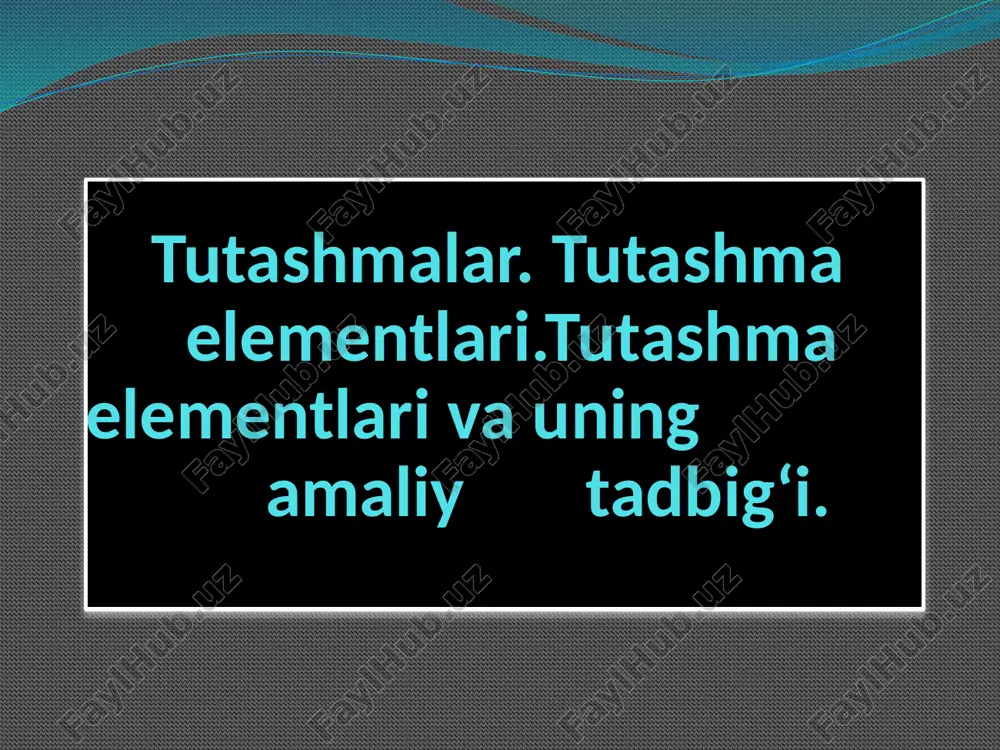

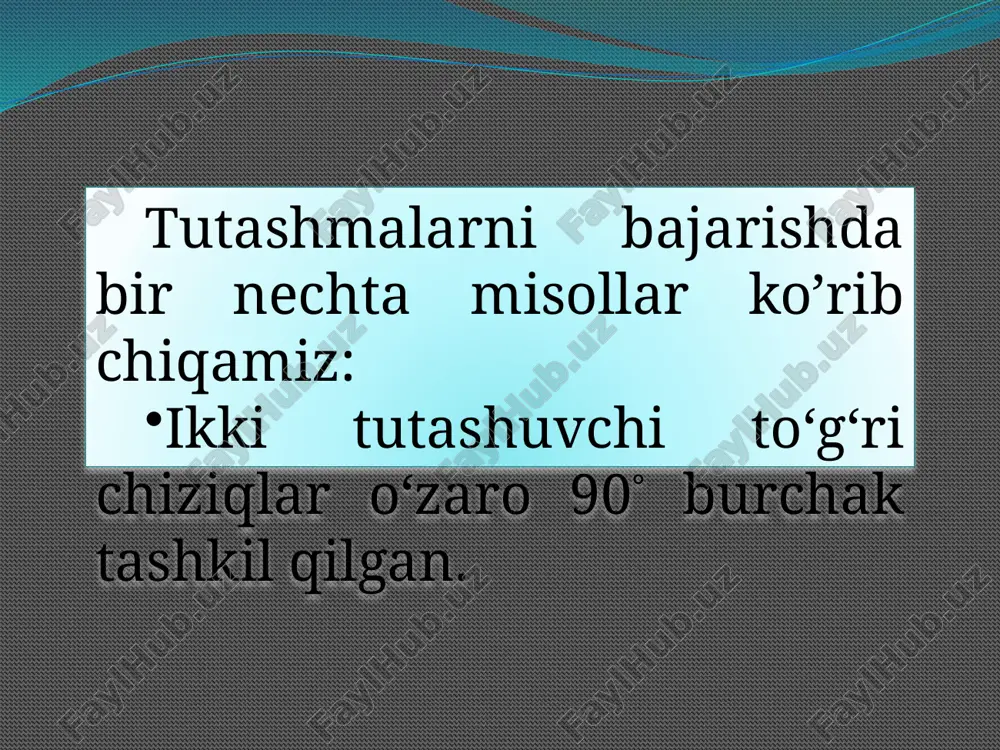

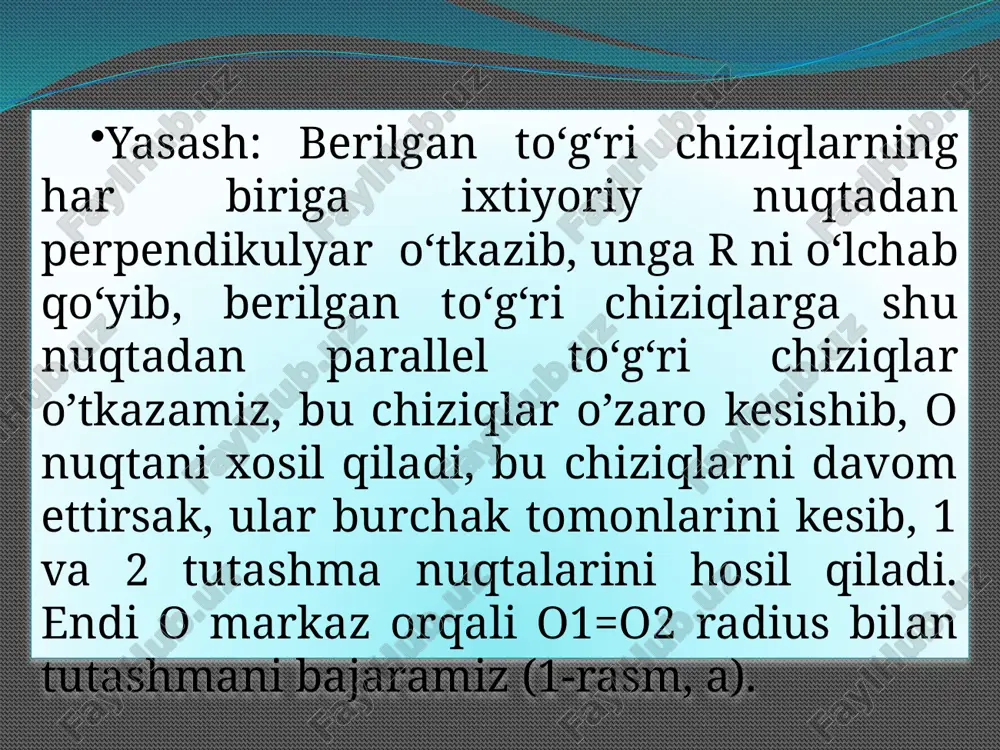

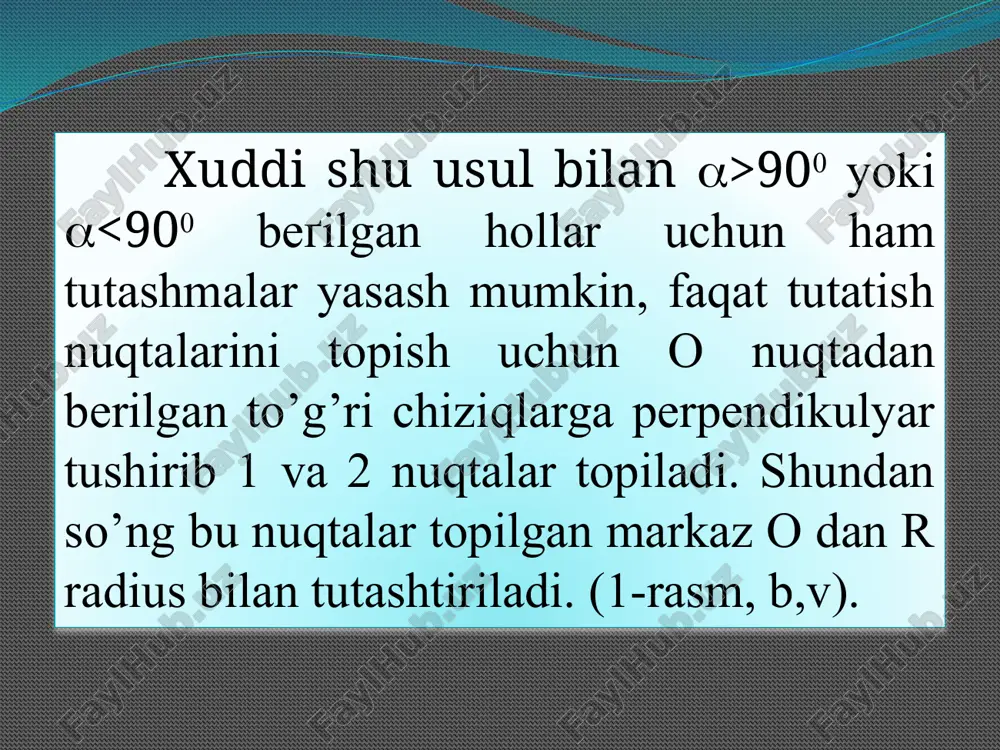

слайд 1 tutashmalar. tutashma elementlari.tutashma elementlari va uning amaliy tadbig‘i. detal konturlarini chizishda ko’pincha bir chiziqni ikkinchi chiziq bilan ravon tutashtirishga to’g’ri keladi. bunday chizmalarga tutashmalar deyiladi. tutashmalarni aylana yoylarida yasash bu to’g’ri chiziqning aylanaga, aylananing aylanaga urinish xususiyatlariga asoslangandir. tutashmalar ma’lum qonun va qoidalar asosida yasalib, unda tutashmaning markazi, boshlang’ich va oxirgi ya’ni tutashuv nuqtalari topiladi. shundan so’nggina tutashmalarni bajarishga kirishiladi. tutashmalarni bajarishda bir nechta misollar ko’rib chiqamiz: ikki tutashuvchi to‘g‘ri chiziqlar o‘zaro 90° burchak tashkil qilgan. yasash: berilgan to‘g‘ri chiziqlarning har biriga ixtiyoriy nuqtadan perpendikulyar o‘tkazib, unga r ni o‘lchab qo‘yib, berilgan to‘g‘ri chiziqlarga shu nuqtadan parallel to‘g‘ri chiziqlar o’tkazamiz, bu chiziqlar o’zaro kesishib, o nuqtani xosil qiladi, bu chiziqlarni davom ettirsak, ular burchak tomonlarini kesib, 1 va 2 tutashma nuqtalarini hosil qiladi. endi o markaz orqali o1=o2 radius bilan tutashmani bajaramiz (1-rasm, a). xuddi shu usul bilan >900 yoki <900 beґilgan hollar uchun ham tutashmalar yasash mumkin, …

2 / 9

il kattalikda bo‘lsa (1-shakl, b, 2- shakl) ularning radiuslari ayirmasi r-r1 ga teng radiusda, kattaroq aylana markazidan yordamchi aylana chiziladi. 02(001/2) dan 002 radiusda yoy chizilsa, bu yoy 0 markazli yordamchi aylanani a nuqtada kesadi. o va a nuqtalar tutashtirilib davom ettirilsa, katta aylanada o‘tish nuqtasi 1 topiladi. 01 dan 01 ga parallel chizilsa, kichik aylanadagi o‘tish nuqtasi 2 hosil bo‘ladi. 1 va 2 nuqtalar tutashtirilsa, har xil radiusdagi aylanalarga urinma to‘g‘ri chiziq o‘tkazilgan hisoblanadi 01 va 02 markazli aylanalar 0 markazli aylananing tashqi (3-shakl,a) va ichki (3-shakl,b) tomonidan urinib o‘tmoqda. demak, aylanalarni o‘zaro aylana yoyi bilan tutashtirishda tashqi va ichki tutashmalar mavjud ekan. 3-shakl 4-shakl aylanalarni tashqi tomonidan aylana yoyi bilan tutashtirish uchun (3-shakl), berilgan tutashtirish radiusi r ni r1 ga qo‘shib, r+r1 ga teng radiusda 01 dan, r+r2 ga teng radiusda 02 dan yoylar chiziladi va ularning o‘zaro kesishishidan tutashtirish markazi 0 hosil bo‘ladi. 0 bilan 01 va …

3 / 9

ilgan o‘tish nuqtalari tutashtiriladi. natijada aralash tutashma hosil bo‘ladi. misol. detal konturi tutashmalar qoidasiga binon ko‘rsatilgan o‘lchamlarda ko‘chirib chizilsin (7-shakl,a). 7-shakl 1. tutashtirish qoidalariga amal qilgan xolda tashqi va ichki tutashmalar ingichka chiziqlarda chizib chiqiladi (7-shakl,b). 2. aylanalarga urinma to‘g‘ri chiziq o‘tkaziladi va chizma taxt qilinadi (7-shakl, s). berilgan radiusdagi yoyni berilgan to‘g‘ri chiziq va aylana yoyiga urinma qilib chizish uchun. yechimi (8-shakl). ab berilgan chiziq va pq r radiusli va o markazli aylana yoyi bo‘lsin. r chizilishi kerak bo‘lgan yoy radiusi. 8-shakl ikki imkoniyat mavjud. r masofaga teng qilib ab ga parallel bo‘lgan mn to‘g‘ri chiziq chizing. endi, 1-holatda o markazdan (r+r) radiusga teng va 2-holatda (r-r) radiusda yoy chizing, mn to‘g‘ri chiziqni c nuqtada kessin. c markazdan r radiusdagi yoyni ab to‘g‘ri chiziqqa va pq yoyga urinma qilib chizing. berilgan r radiusdagi yoyni ikki berilgan yoyga urunma qilib chizish uchun. yechimi. (9- rasm). o1 va o2 markazlardan berilgan …

4 / 9

tomonida joylashgan. 9-rasmda ko‘rsatilgandek urinish nuqtasi tomonida joylashgan. 9-rasmda ko‘rsatilgandek bir juft markazlar qaramq-qarshi tomonda va biri o‘zining markaziga ega bo‘lib, urinish nuqtasi tomonida joylashgan. 9-shakl e’tiboringiz uchun raxmat!!! audio1.wav audio2.wav audio3.wav image2.jpeg image3.jpeg image4.png image5.jpeg image6.png audio4.wav image7.png image8.png image9.png image10.jpeg image11.jpeg /docprops/thumbnail.jpeg
