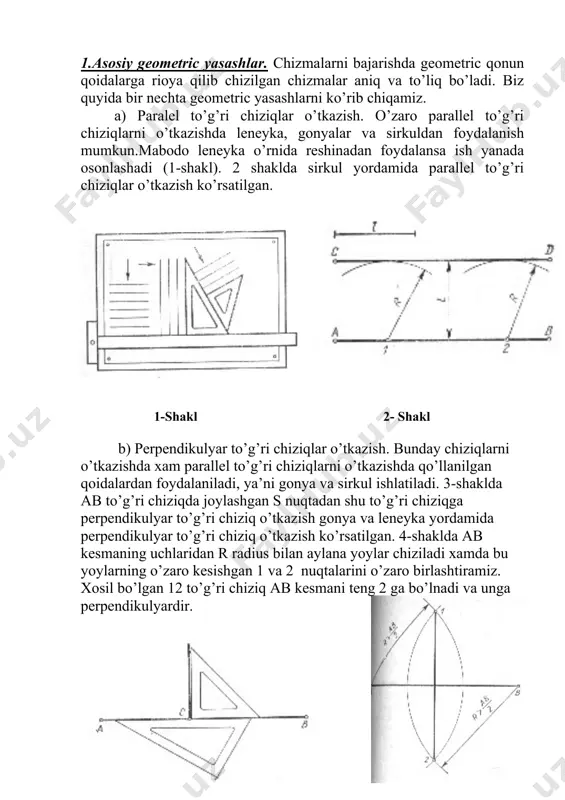

1629114764.doc ¥ tg l d i tg l d d 2 2 = ¥ = - , 5 100 30 50 l = - 3 4 3 1 2 ab 2 ce chizmalarda geometrik yasashlar chizmalarda geometrik yasashlar reja: 1. asosiy geometric yasashlar. qiyalik va konusliklar. aylanalarni teng bo’laklarga bo’lish. 3. tutashmalar 4. sirkul yordamida chiziladigan egri chiziqlar. 5. lekolo egri chiziqlari. 1.asosiy geometric yasashlar. chizmalarni bajarishda geometric qonun qoidalarga rioya qilib chizilgan chizmalar aniq va to’liq bo’ladi. biz quyida bir nechta geometric yasashlarni ko’rib chiqamiz. a) paralel to’g’ri chiziqlar o’tkazish. o’zaro parallel to’g’ri chiziqlarni o’tkazishda leneyka, gonyalar va sirkuldan foydalanish mumkun.mabodo leneyka o’rnida reshinadan foydalansa ish yanada osonlashadi (1-shakl). 2 shaklda sirkul yordamida parallel to’g’ri chiziqlar o’tkazish ko’rsatilgan. 1-shakl 2- shakl b) perpendikulyar to’g’ri chiziqlar o’tkazish. bunday chiziqlarni o’tkazishda xam parallel to’g’ri chiziqlarni o’tkazishda qo’llanilgan qoidalardan foydalaniladi, ya’ni gonya va sirkul ishlatiladi. 3-shaklda ab to’g’ri chiziqda joylashgan s nuqtadan …

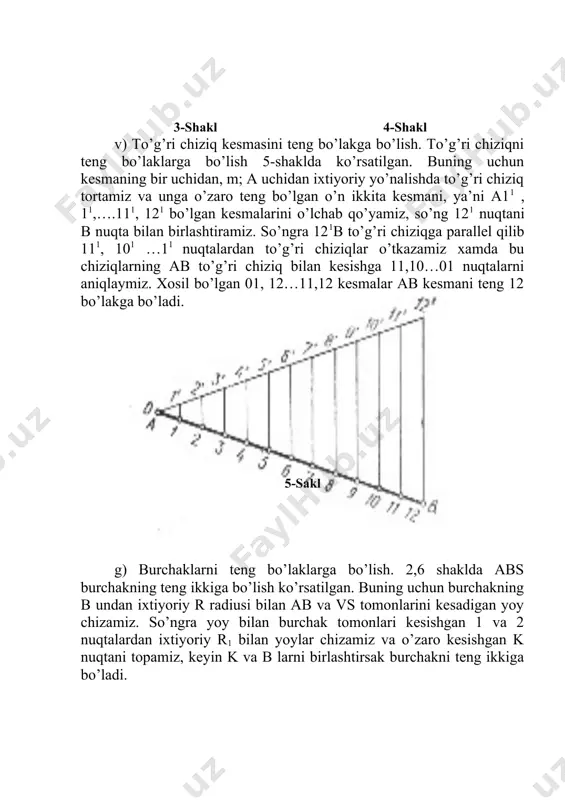

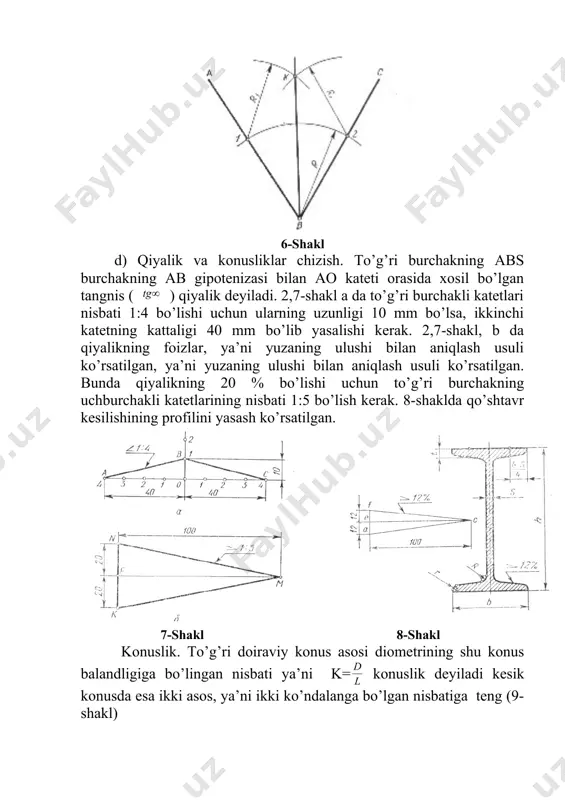

i chiziq bilan kesishga 11,10…01 nuqtalarni aniqlaymiz. xosil bo’lgan 01, 12…11,12 kesmalar ab kesmani teng 12 bo’lakga bo’ladi. 5-sakl g) burchaklarni teng bo’laklarga bo’lish. 2,6 shaklda abs burchakning teng ikkiga bo’lish ko’rsatilgan. buning uchun burchakning b undan ixtiyoriy r radiusi bilan ab va vs tomonlarini kesadigan yoy chizamiz. so’ngra yoy bilan burchak tomonlari kesishgan 1 va 2 nuqtalardan ixtiyoriy r1 bilan yoylar chizamiz va o’zaro kesishgan k nuqtani topamiz, keyin k va b larni birlashtirsak burchakni teng ikkiga bo’ladi. 6-shakl d) qiyalik va konusliklar chizish. to’g’ri burchakning abs burchakning ab gipotenizasi bilan ao kateti orasida xosil bo’lgan tangnis ( ) qiyalik deyiladi. 2,7-shakl a da to’g’ri burchakli katetlari nisbati 1:4 bo’lishi uchun ularning uzunligi 10 mm bo’lsa, ikkinchi katetning kattaligi 40 mm bo’lib yasalishi kerak. 2,7-shakl, b da qiyalikning foizlar, ya’ni yuzaning ulushi bilan aniqlash usuli ko’rsatilgan, ya’ni yuzaning ulushi bilan aniqlash usuli ko’rsatilgan. bunda qiyalikning 20 % bo’lishi uchun …

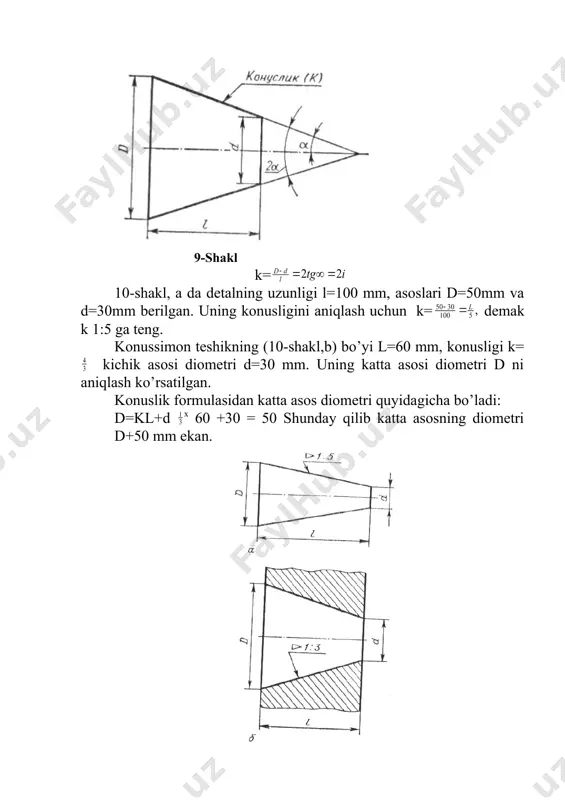

geometriyadan ma’lum bo’lgan va ko’p uchraydigan ba’zi bir oddiy geometrik shakllarning yasalishini ko’rib chiqamiz. 11-shakl, a da aylana ichida teng tomonli uchburchak yasash ko’rsatilgan. buning uchun aylananing k nuqtasidan aylana radiusi r bilan yoy chiziladi, bu yoy bilan aylananing kesishgan a va s nuqtalari aniqlanadi xamda bu nuqtalar o’zaro birlashtiriladi b ni topish uchun as kesmaga teng bo’lgan yoy chiziladi. bu yoy aylana bilan kesishib, b nuqtani xosil qiladi. abs larni o’zaro utashtirsak teng tomonli uchburchak yasalsdi. a) b) v) g ) d) e) j) 11-shakl aylana muntazam to’rtburchak 11-shakl, b da radusi r va markazi o nuqta bo’lgan aylanaga urinuvchi muntazam to’rtburchak yasash ko’rsatilgan. 11-shakl, v da radusi r va markazi o nuqta bo’lgan aylanaga urinuvchi muntazam beshburchak, 11-shakl, g da muntazam oltiburchak, 11-shakl, e da etti burchakli, 11-shakl, d ga muntazam sakkizburchak, 11-shakl, j ga muntazam o’n ikki burchak yasashi ko’rsatilgan. 3.tutashmalar. chizmalarni chizishda, ko’pincha, bir chiziqdan ikkinchi …

li tutashtiruvchi yoyning ichki tomonida bo’ladi (2,16-shakl). bunday tutashmani yasash uchun birinchi tutashma markazi o topiladi. buning uchun berilgan r radiusdan r1 va r2 radiuslar olib tashlanadi va o1 markazdan r-r1 yoy va r-r2 yoy chizilib o nuqta topiladi. o bilan o1 ni tutashtirib 1 va o bilan o2 tutashtirilib 2 tutashuv nuqtalari topiladi. o nuqtada r radius orqali 12 nuqtalarga yoy chiziladi. 15-shakl 16-shakl 4.sirkul yordamida chiziladigan egri chiziqlar. sirkul yordamida aylanalar oval va ovaidlar egri chiziqlar chiziladi. oval xar xil radiusli aylana yoylaridan tuzilgan yopiq va ravon egri chiziq bo’lib shaklan o xarfiga o’xshaydi. bunday ovallar ovaid deyiladi. 2,17-shaklda ovalning katta va kichik o’qlarining uzunligi ab va ce berilgan ovalni chizish ko’rsatilgan. buni chizish uchun o’zaro perpendikulyar chiziq o’tkaziladi va ularning kesishgan nuqtasi o aniqlanadi. bu o nuqta ovalning markazi bo’ladi. o nuqtadan bir biriga perpendikulyar chiziqlarga oval o’qlari kattaligining yarmi ya’ni r= va r= kesma o’lchab qo’yiladi …

xar-hil o’lcham sirkulda chizib bo’lmaydigan ko’pgina yoylar ko’rinishida berilgan bo’lsa bunday egri chiziq lekala egri chizig’i deyiladi. konus kesimlarining egri chiziqlari. ellips, parabola, giperbola to’g’ri doiraviy konusning konus o’qiga turlicha joylashgan tekisliklar bilan kesishuvidan xosil bo’ladi. ellips. to’g’ri doiraviy konusni uning o’qiga perpendikulyar bo’lmagan ammo birdaniga hamma yasovchilarni kesadigan xar qanday tekislik bu sirt bilan kesishib ko’rinishi ovalga o’xshash ellips hosil qiladi (2,19-shakl). parabola. to’g’ri doiraviy konusni kesuvchi tekislik shu konusning yasovchilaridan birortasiga parallel qilib o’tkazilsa ular o’zaro ochiq ravon egri chiziq bo’yicha kesishadi. begri chiziq parabola deb ataladi. 17-shakl 18-shakl 20-shakl parabolaning o’qi ex va faks masofasi p berilgan (2,23-shakl) bo’yicha parabola uchi s o’qi sx hamda parabolaga tegishli bo’lgan t nuqtasi bo’yicha parabola yasash ko’rsatilgan. giperbola.tekislik to’g’ri doiraviy konusning bir yo’la ikkita yasovchiga parallel o’tkazilgan kesuvchi tekislik ochiq ravon egri chiziq bo’yicha kesishib giperbola hosil qiladi (2,25-shakl). 21-shakl 22-shakl 2,26-shaklda giperbolaning fokuslari va uchlari orasidagi masofalar ff1=2c va …
