1 / 39

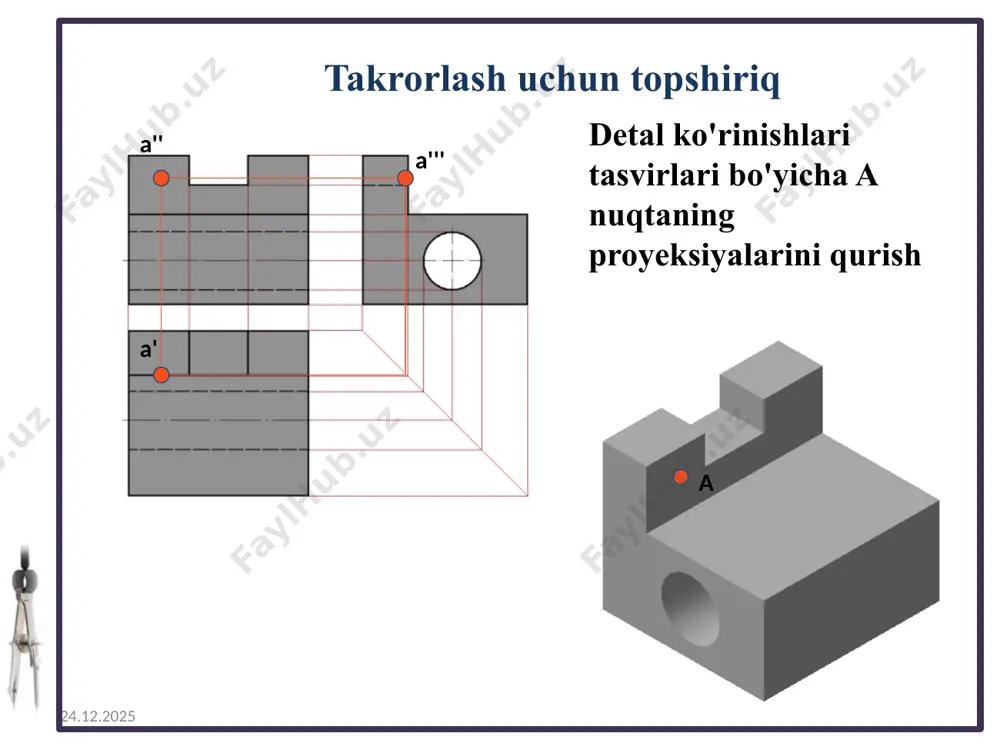

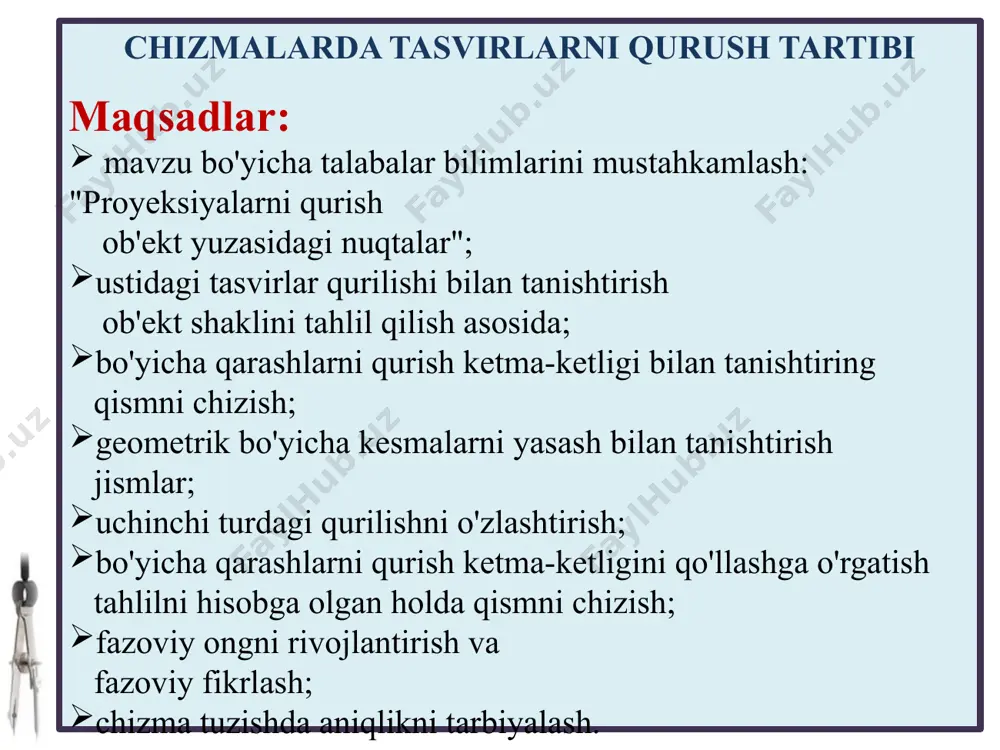

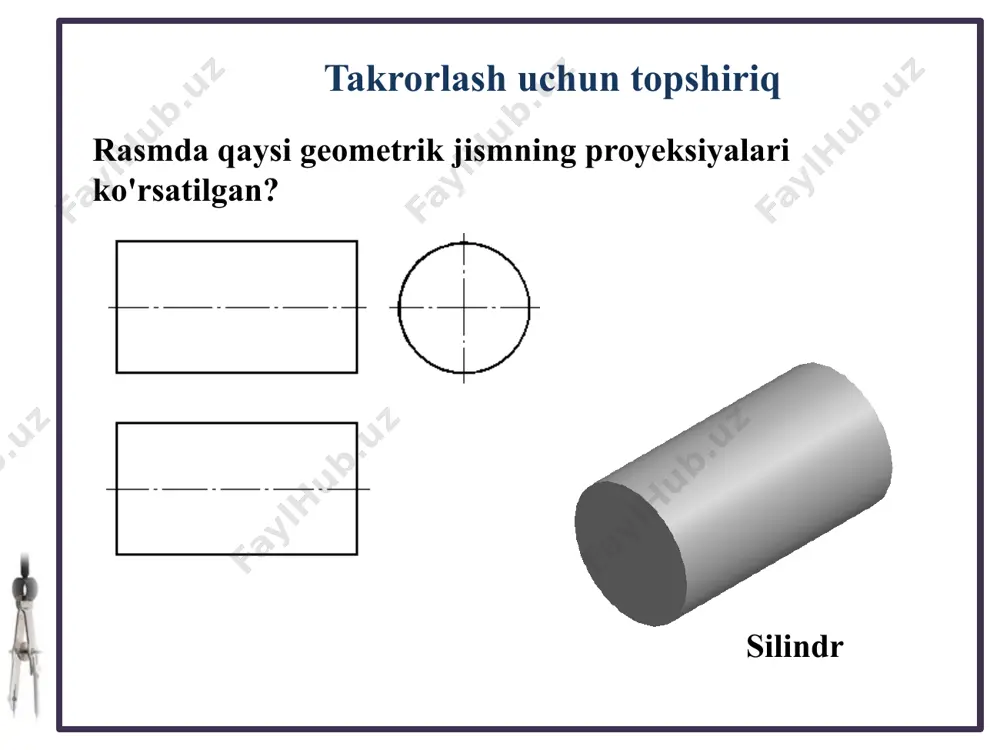

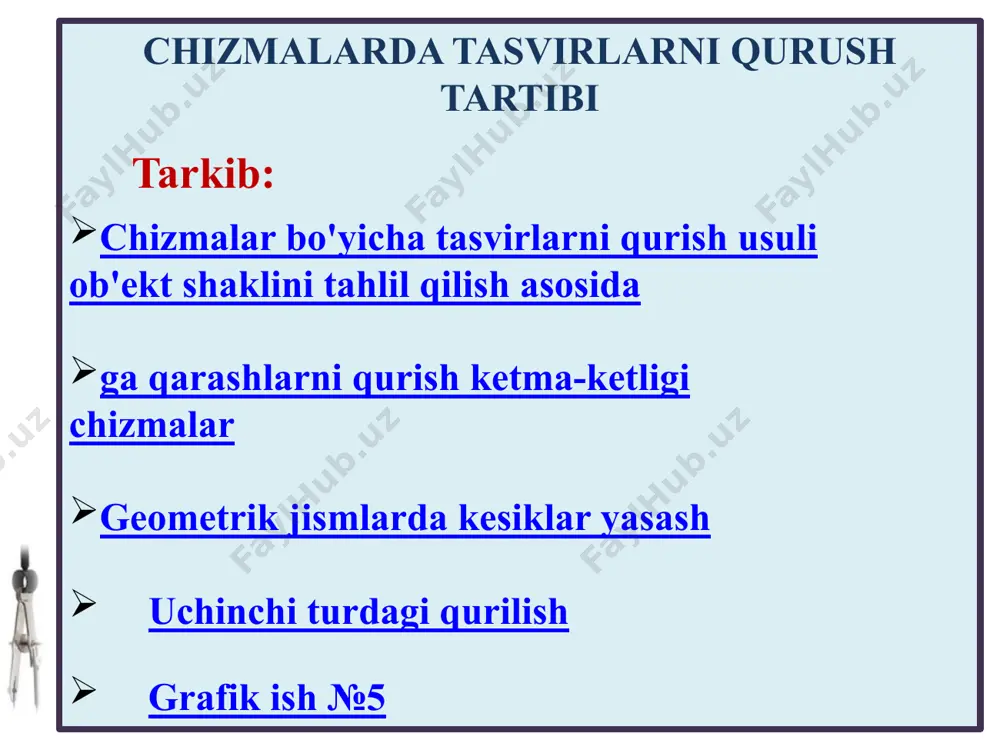

slayd 1 chizmalarda tasvirlarni qurush tartibi 02.10.2025 02.10.2025 chizmalar bo'yicha tasvirlarni qurish usuli ob'ekt shaklini tahlil qilish asosida ga qarashlarni qurish ketma-ketligi chizmalar geometrik jismlarda kesiklar yasash uchinchi turdagi qurilish tarkib: chizmalarda tasvirlarni qurush tartibi grafik ish №5 02.10.2025 maqsadlar: mavzu bo'yicha talabalar bilimlarini mustahkamlash: "proyeksiyalarni qurish ob'ekt yuzasidagi nuqtalar"; ustidagi tasvirlar qurilishi bilan tanishtirish ob'ekt shaklini tahlil qilish asosida; bo'yicha qarashlarni qurish ketma-ketligi bilan tanishtiring qismni chizish; geometrik bo'yicha kesmalarni yasash bilan tanishtirish jismlar; uchinchi turdagi qurilishni o'zlashtirish; bo'yicha qarashlarni qurish ketma-ketligini qo'llashga o'rgatish tahlilni hisobga olgan holda qismni chizish; fazoviy ongni rivojlantirish va fazoviy fikrlash; chizma tuzishda aniqlikni tarbiyalash. chizmalarda tasvirlarni qurush tartibi takrorlash uchun topshiriq 02.10.2025 a a''' a' a'' detal ko'rinishlari tasvirlari bo'yicha a nuqtaning proyeksiyalarini qurish 02.10.2025 takrorlash uchun topshiriq rasmda qaysi geometrik jismning proyeksiyalari ko'rsatilgan? silindr takrorlash uchun topshiriq rasmda qaysi geometrik jismning proyeksiyalari ko'rsatilgan? uchburchak prizma takrorlash uchun topshiriq rasmda qaysi geometrik jismning …

2 / 39

) to'rtburchaklar prizma tasviriga mos keladigan to'rtburchaklar shaklida uchta proyeksiya bilan ifodalanadi. ikki to'rtburchak va uchburchak shaklida ifodalangan yana bir geometrik jism shartli ravishda kulrang rangda ta'kidlangan, bu uchburchak prizma tasviriga mos keladi. 02.10.2025 geometrik jism to'rtburchaklar prizmadan (qismning asosi) chiqariladi, uning proyeksiyalari aylana va silindr tasviriga mos keladigan ikkita to'rtburchaklar shaklida taqdim etiladi. 02.10.2025 ob'ekt shaklini tahlil qilish asosida chizmalar bo'yicha tasvirlar qurish misolini ko'rib chiqaylik tafsilot bir qism uchun bo'sh geometrik jismlarni olib tashlash orqali qismni olish 02.10.2025 1. qismning geometrik shakli va uning simmetriyasini tahlil qilish. 02.10.2025 atrofimizdagi jismlar geometrik jismlar shakliga ega yoki ularning kombinatsiyasini ifodalaydi 02.10.2025 geometrik jismlarni olib tashlash orqali qismni olish to'rtburchaklar prizmani olib tashlash 02.10.2025 geometrik jismlarni olib tashlash orqali qismni olish to'rtburchaklar prizmani olib tashlash 02.10.2025 geometrik jismlarni olib tashlash orqali qismni olish tsilindrni olib tashlash 02.10.2025 qismni chizish bo'yicha ko'rinishlarni qurish ketma-ketligi batafsil "qo'llab-quvvatlash" "yordam" qismini chizish 02.10.2025 qismning umumiy …

3 / 39

an chiziqlar bilan chizilgan va o'lchamlar qo'llaniladi. qismning ko'rinmas kontur chiziqlari 23 02.10.2025 geometrik jismlarda kesiklar yasash shakli kesiklar bilan murakkablashgan geometrik jismlarning tasvirlari tayyorgarlik tafsilotning proektsiyalari kesilgan qismning shakli tafsilot 02.10.2025 uchinchi turdagi qurilish uchinchi proyeksiyani ob'ekt shaklini tahlil qilish asosida qurish mumkin. ? ? ulanish liniyalari yordamida ikkita ma'lumotdan uchinchi proyeksiyani qurish 02.10.2025 ulanish liniyalari yordamida ikkita ma'lumotdan uchinchi proyeksiyani qurish tabassum! 02.10.2025 §13, 80-92-betlar. to'liq grafik ish №5 "uchinchi turdagi qurilish ikki ma'lumotlarga ko'ra" guruch. 115, b. darslikdagi 92. bajarilgan ish namunasi maktab veb-saytida taqdim etilgan sch 2034.ru bo'limida "ta'lim faoliyati" uy vazifasi 1. qismning geometrik shakli va uning simmetriyasini tahlil qilish. 2. asosiy ko'rinishni ( old ko'rinish ), yuqori ko'rinishni va chap ko'rinishni tanlang. 3. format holatini va tasvir masshtabini tanlash. 4. chizmaning ish maydonini o'rnatish: o'lchovli to'rtburchaklarni hisoblash va qurish, simmetriya o'qlarini chizish. 5. asosiy ko'rinishning konturini qurish. 6. yuqori ko'rinishning konturini qurish. 7. chap …

4 / 39

n n n tafsilot h tafsilotlar tafsilot vertikal format pozitsiyasi 02.10.2025 n = h qul . maydonlar (210 – 10) – ( h bolalar + va bolalar.) 3 chizmaning ish maydonini vertikal yo'nalishda hisoblash : h – chizmaning ish maydonining balandligi = 210 – (5 + 5) = 200 h - qismning balandligi a - qismning kengligi chizmaning ish maydonini gorizontal yo'nalishda hisoblash: l - chizmaning ish maydonining uzunligi = 297 - (20 + 5) = 272 l - qismning uzunligi a - qismning kengligi m = l qul. maydonlar - (297 - 25) - ( l bolalar . + va bolalar .) 3 format position - gorizontal 02.10.2025 m m m n n n qismning uzunligi l kengligi tafsilotlar a kengligi tafsilotlar a balandligi tafsilotlar h gorizontal format pozitsiyasi 02.10.2025 02.10.2025 grafik ish №5 "ikki ma'lumotdan uchinchi turdagi qurilish" ikkida ma'lumotdan uchinchi tur qurilish ikki ko'rinish berilgan: oldingi ko'rinish …

5 / 39

png image24.png image25.png image26.png image27.png image28.png image29.png image30.png image31.png image32.png image33.png image34.png image35.png image36.png image37.png image38.png image39.png image40.png image41.png image42.png image43.png image44.png image45.png image46.png image47.png image48.png image49.png image50.png image51.png image52.png image53.png image54.png image55.png image56.png image57.png image58.png image59.png image60.png image61.png image62.png /docprops/thumbnail.jpeg
