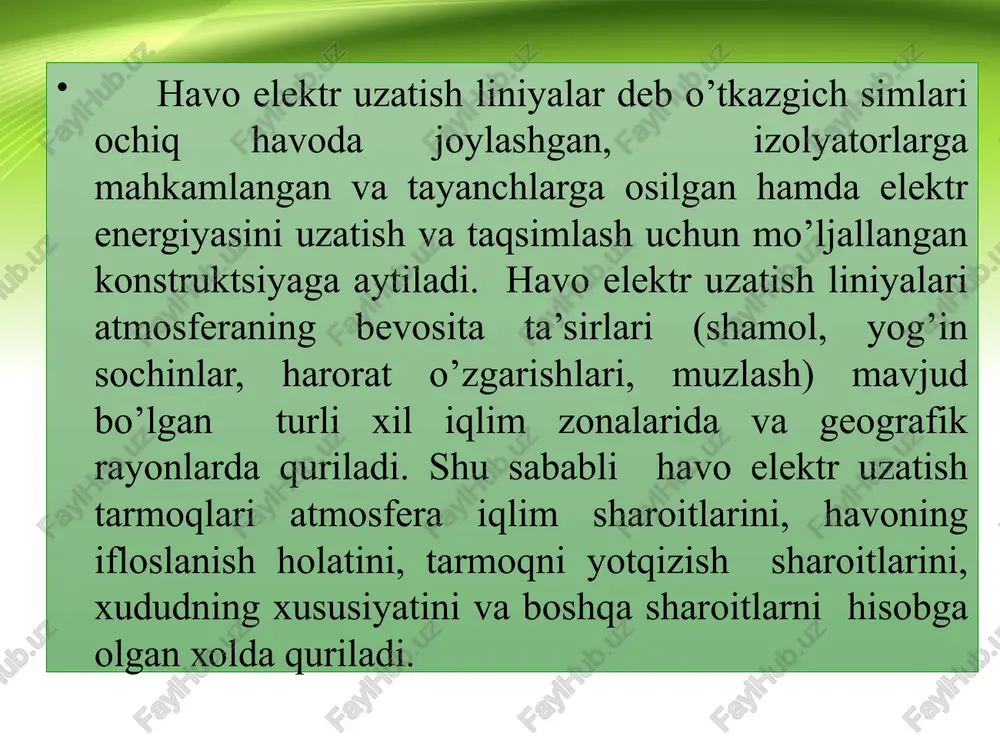

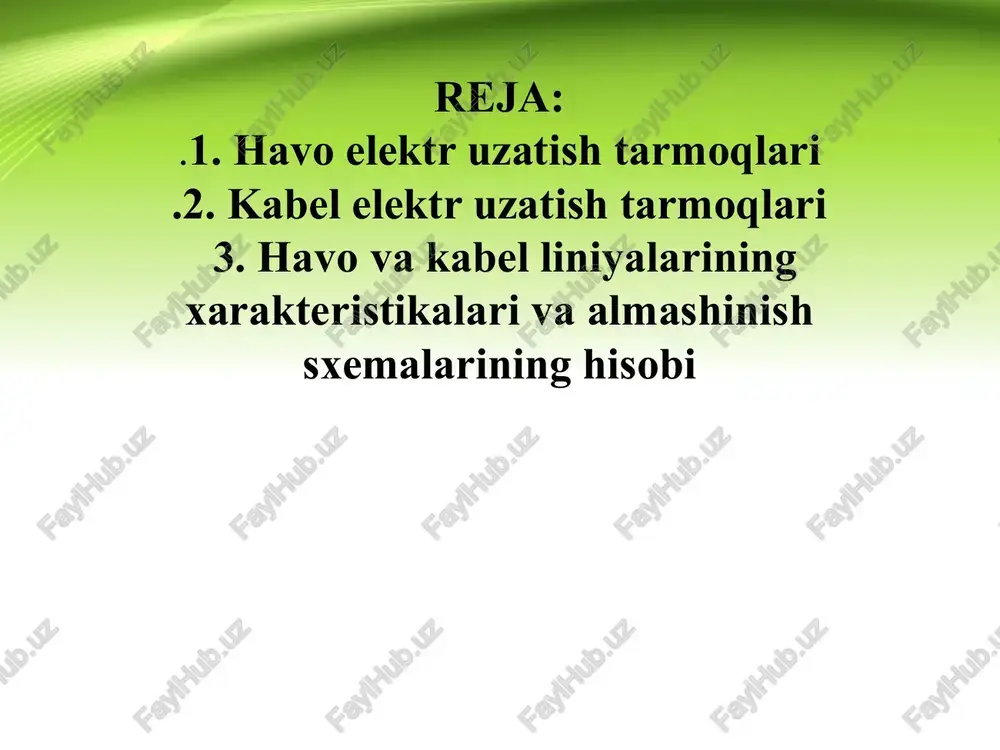

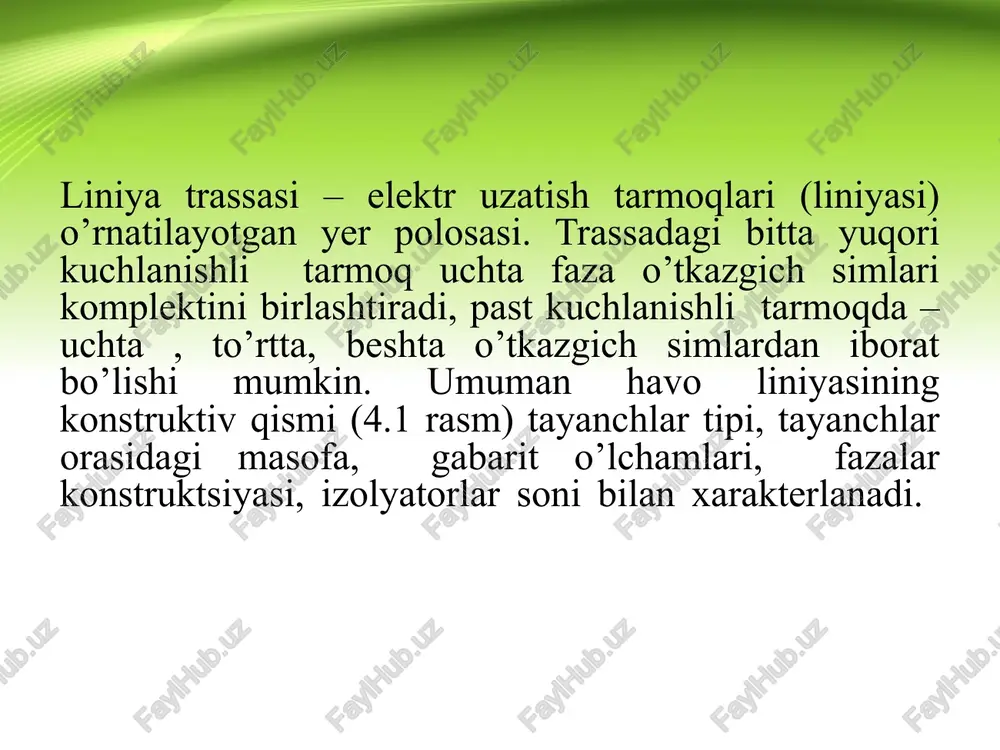

elekt yuklamalarni hisoblash usullarining tasnifi tayyorladi:jo’rayev orzubek elektr uzatish tarmoqlarining konstruktiv ishlanishi va kattaliklari. reja: .1. havo elektr uzatish tarmoqlari .2. kabel elektr uzatish tarmoqlari 3. havo va kabel liniyalarining xarakteristikalari va almashinish sxemalarining hisobi havo elektr uzatish liniyalar deb o’tkazgich simlari ochiq havoda joylashgan, izolyatorlarga mahkamlangan va tayanchlarga osilgan hamda elektr energiyasini uzatish va taqsimlash uchun mo’ljallangan konstruktsiyaga aytiladi. havo elektr uzatish liniyalari atmosferaning bevosita ta’sirlari (shamol, yog’in sochinlar, harorat o’zgarishlari, muzlash) mavjud bo’lgan turli xil iqlim zonalarida va geografik rayonlarda quriladi. shu sababli havo elektr uzatish tarmoqlari atmosfera iqlim sharoitlarini, havoning ifloslanish holatini, tarmoqni yotqizish sharoitlarini, xududning xususiyatini va boshqa sharoitlarni hisobga olgan xolda quriladi. liniya trassasi – elektr uzatish tarmoqlari (liniyasi) o’rnatilayotgan yer polosasi. trassadagi bitta yuqori kuchlanishli tarmoq uchta faza o’tkazgich simlari komplektini birlashtiradi, past kuchlanishli tarmoqda – uchta , to’rtta, beshta o’tkazgich simlardan iborat bo’lishi mumkin. umuman havo liniyasining konstruktiv qismi (4.1 rasm) tayanchlar tipi, …

2 / 28

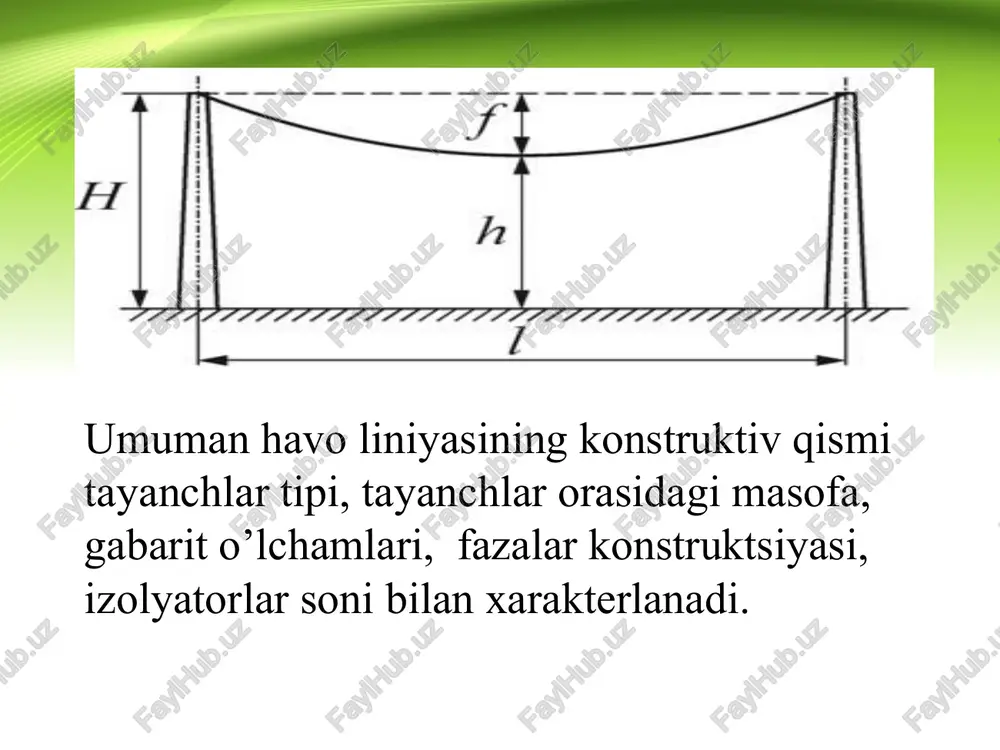

abariti – elektr tarmoq o’tkazgich simlarining eng pastki nuqtasidan yergacha bo’lgan masofa. havo liniyasining gabariti suv, yo’l polotnasida harakatlanayotgan odamlar va texnikaning xavfsiz harakatlanishi ta’minlanishi lozim. havo liniyasining gabariti nominal kuchlanishga va xudud sharoitlariga bog’liq bo’ladi (aholi turar joylari, aholi turar joylari bo’lmagan joylar). havo elektr uzatish tarmoqlarining tayanchlari o’tkazgich simlarini yer sathidan, suvdan, biror injener konstruktsiyalardan etarli masofada, xavfsiz balandlikda ushlab turish uchun xizmat qiladi. tayanchlarda yana (kuchlanish 110 kv dan yuqori bo’lganida) tarmoqni yashinning to’g’ridan-to’g’ri urilishidan va bunda hosil bo’ladigan o’takuchlanishlardan ximoya qilish uchun po’lat trosslar tortiladi. tayanchlarning tiplari va konstruktsiyalari turlicha bo’ladi. vazifasiga va havo elektr uzatish tarmoqlari trassasida joylashishiga ko’ra tayanchlar oraliq va anker bo’lishi mumkin. 4.2. rasm. o’tkazgich simlar va troslarning tayanchlarda joylashishi: a, b, v – uchburchak shaklda; g,d–faza simlari gorizontal joylashgan; a-yog’och tayanch, b,v,g-temir beton tayanchlar, d-metall tayanch simlarga mexanik mustahkamlik va egiluvchanlik berish uchun ko’p tolali po’latli alyumin simlar qo’llaniladi. po’lat tolasi …

3 / 28

alyuminiy va po’lat simlarning kesimi alohida ko’rsatiladi. masalan as70/11bo’lsa, alyuminiy simlar 70 mm2 va po’lat simlarning kesimi 11 mm2 bo’ladi. simlar korroziyaga qarshi qoplamali yoki o’zagi to’ldiruvchili bo’lishi mumkin, masalan asks, askp, ask – xuddi as simday faqat o’zagi plenka bilan qoplangan. izolyatsiyalanmagan o’tkazgich simlarning ko’ndalang kesim yuzalari standart bilan aniqlangan (16, 25, 35,50,70,95, 120, 150, 185, 240, 300...800 mm2). o’tkazgich sim materiali sarfini oshirmasdan sim diametrini oshirish uchun g’ovak simlar yoki to’ldirgichli simlar qo’llaniladi havo tarmoqlarining izolyatorlari: a – 6–10 kv li shtirli; b – osma; v – 35 kv li shtirli; g – sterjenli polimer izolyatorlar 2.kabel liniyalari, ma’lum bir sabablarga ko’ra, masalan xududda havo elektr uzatish liniyasi tarmoq simlari bir biriga yoki boshqa konstruktsiya va inshaotlarga halaqit berayotganligidan, texnika xavfsizligi nuqtai nazaridan, iqtisodiy me’zonlar bo’yicha maqsadga muvofiq bo’lmasa, arxitektura loyihalashtirish va boshqa sabablarga ko’ra qurish mumkin bo’lmagan holatlarda, asosan shahar tarmoqlarida qo’llaniladi. kabelning marka va belgilanishida uning …

4 / 28

qo’rg’oshin qoplamali (s), po’lat tasmalar bilan o’ralgan bronya qoplamali (b), tashqi ximoya qoplamali – erda transheyada yotqizishga mo’ljallangan kabel; osb-35–3×70 markali kabel – xuddi yuqoridagidek kabel, faqat mis simli. 0,38–10 kv kuchlanishli kabellarni ulanish joyini mustahkamligini saqlab turish, korroziya va mexanik zararlanishlardan ximoyalash uchun ular mufta ichiga joylashtiriladi. 35 kv kuchlanishgacha kabellarni ulashda po’lat, shishaplastikli po’latdan, alyuminiy qotishmalaridan va plastikli korpuslar ishlatiladi. 4.14, a-rasmda uch tolali kabelni muftada ulanishi ko’rsatilgan. ulanadigan kabellarni oxiri rasporka (masofada tutqich) vositasida ulanadigan holatda tutib turiladi, kabel simlari tegishli usulda bir biriga mahkam ulanadi. kuchlanishi 10 kv va undan past bo’lgan, plastmassa izolyatsiyali, binolar ichida o’rnatiladigan kabellar uchun quruq bo’laklagichlar qo’llaniladi. (4.15, v -rasm). kabelning bir biridan ajratilgan faza simlari 3 yopishqoq polixlorvinil lenta 5 bilan mahkam o’raladi va ustidan laklanadi; kabelning oxiri kabellar uchun ishlatiladigan massa 7 va va kabel qoplamalarini 2 ustini yopuvchi izolyatsiyalovchi perchatka 1 bilan germetiklanadi, perchatka oxiri va sim tolalari …

5 / 28

moqlari hisobida parametrlarining taqsimlanganligi turli usullar bilan hisobga olinadi. ko’pincha, elektr uzatish tarmoqlarini modellashtirishda t-shaklli sxemaga nisbatan 1,5 marta o’lchamlari kichik bo’lgan p-shaklli almashinish sxemasi ishlatiladi. demak, heutlarini hisoblashda so’z p-shaklli almashinish sxemasi to’g’risida ketadi. aktiv qarshilik o’tkazgich simning qizishiga olib keladi va o’tkazgich simning materiali va ko’ndalang kesim yuzasiga bog’liq bo’ladi. kesim yuzasi nisbatan kichik bo’lgan, rangli melallardan tayyorlangan (alyumin, mis)simli elektr uzatish tarmoqlari uchun aktiv qarshilik qilib shu material simining omik qarshiligi, ya’ni simning doimiy tokdagi qarshiligi olinadi, chunki sanoat chastotasida o’zgaruvchan tokning siqib chiqarish effekti sezilarsiz bo’ladi (1 % dan oshmaydi). katta kesim yuzali simlarda, sanoat chastotasida o’zgaruvchan tokning siqib chiqarish effekti sezilarli bo’ladi (1 % dan ortiq bo’ladi). liniya o’tkazgich simlarining aktiv pogon qarshiligi quyidagi ifoda bilan aniqlanadi, om/km: bu yerda: ρ – o’tkazgich simlarining solishtirma aktiv qarshiligi, om mm2/km; f – faza simining kesim yuzasi, mm2. o’tkazgich simning aktiv qarshiligining simning haroratiga t bog’liqligi quyidagi …
