1 / 38

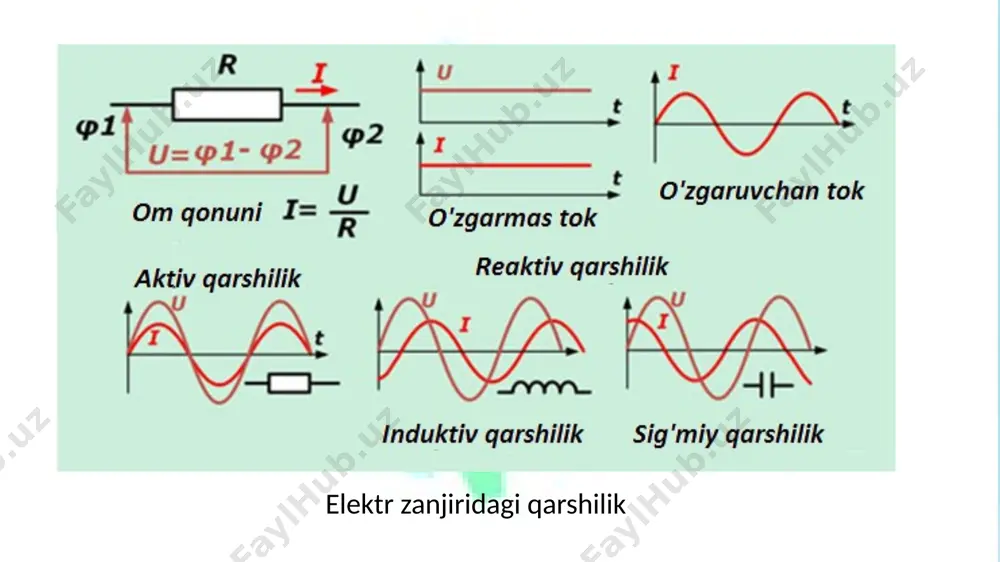

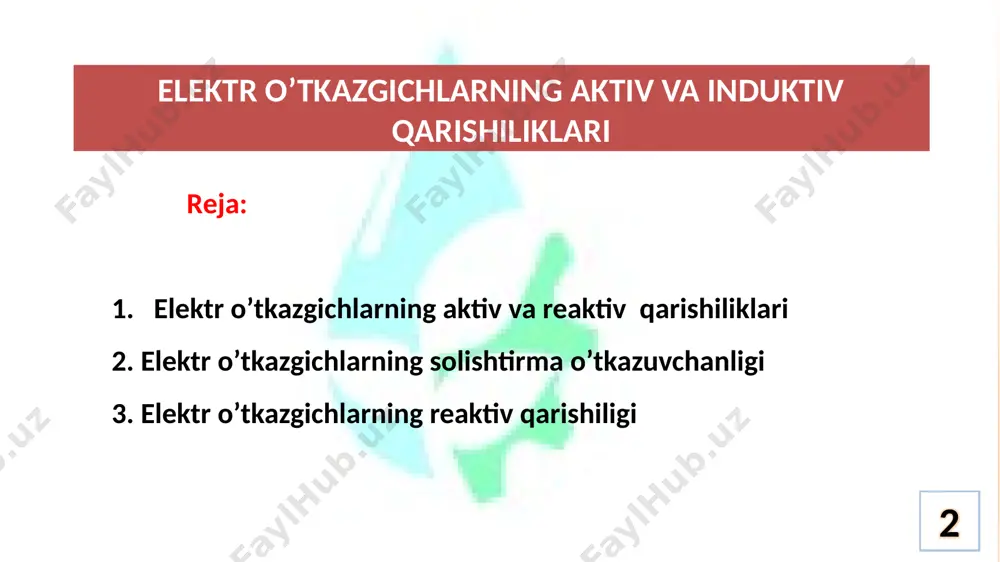

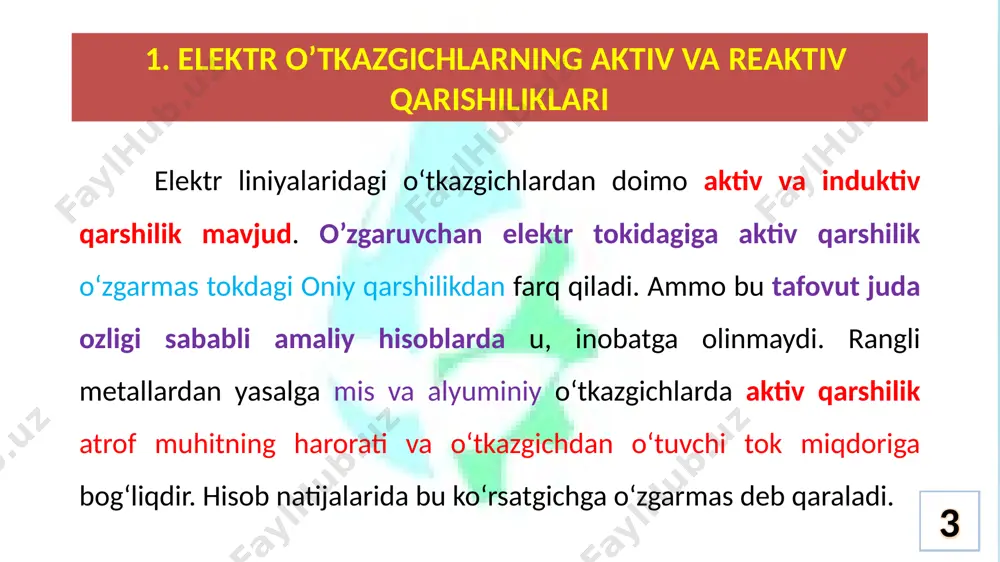

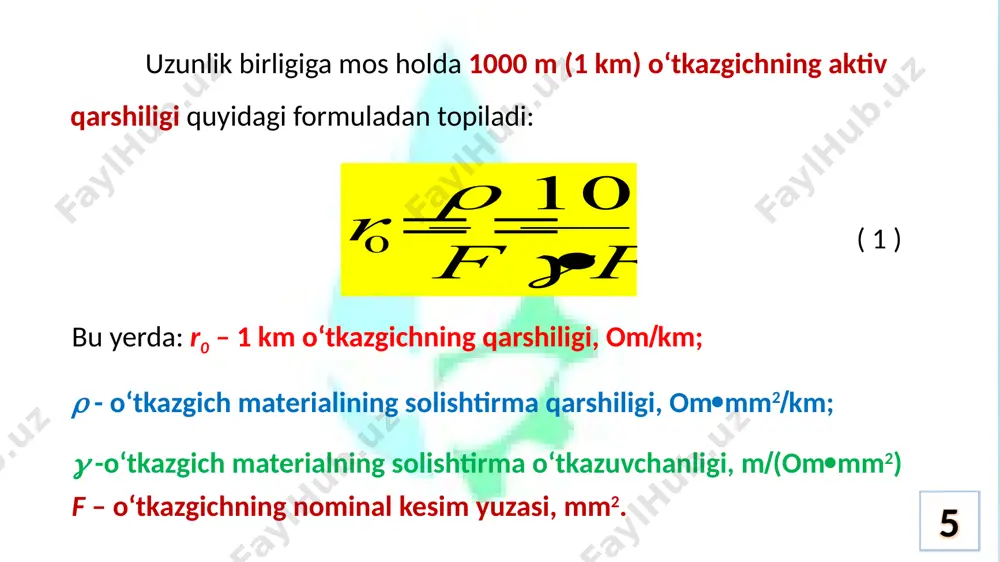

prezentatsiya powerpoint «elektr ta’minoni va qayta tiklanuvchan energiya manbalari» kafedrasi dotsenti toshpo’latov nusratillo telmanovich mavzu 12 elektr ta’minoti fan: elektr o’tkazgichlarning aktiv va induktiv qarishiliklari 1 elektr o’tkazgichlarning aktiv va induktiv qarishiliklari reja: elektr o’tkazgichlarning aktiv va reaktiv qarishiliklari 2. elektr o’tkazgichlarning solishtirma o’tkazuvchanligi 3. elektr o’tkazgichlarning reaktiv qarishiligi 2 elektr ta’minoni elektr liniyalaridagi o‘tkazgichlardan doimo aktiv va induktiv qarshilik mavjud. o’zgaruvchan elektr tokidagiga aktiv qarshilik o‘zgarmas tokdagi oniy qarshilikdan farq qiladi. ammo bu tafovut juda ozligi sababli amaliy hisoblarda u, inobatga olinmaydi. rangli metallardan yasalga mis va alyuminiy o‘tkazgichlarda aktiv qarshilik atrof muhitning harorati va o‘tkazgichdan o‘tuvchi tok miqdoriga bog‘liqdir. hisob natijalarida bu ko‘rsatgichga o‘zgarmas deb qaraladi. 1. elektr o’tkazgichlarning aktiv va reaktiv qarishiliklari 3 elektr ta’minoni elektr zanjiridagi qarshilik elektr ta’minoni uzunlik birligiga mos holda 1000 m (1 km) o‘tkazgichning aktiv qarshiligi quyidagi formuladan topiladi: bu yerda: r0 – 1 km o‘tkazgichning qarshiligi, omkm;  - o‘tkazgich materialining …

2 / 38

iv qarshilik, bu yerda: l - o‘tkazgichning uzunligi, km. umumiy aktiv qarshilikning qiymatini 1 - formula orqali topishimiz mumkin ammo, murakkab tarmoqlarni hisoblashda oldindan hisoblangan maxsus jadvallardan foydalanish o‘rinli bo‘ladi. 10 elektr ta’minoni po‘lat o‘tkazgichlarning aktiv qarshiligini hisoblashda aktiv qarshilikning ayni bir qiymatidan foydalanish aksariyat hollarda to‘g‘ri emas. chunki o‘tkazgichdan o‘tuvchi tokning miqdoriga bog‘liq holda qarshilik ham o‘zgaradi. shuning uchun po‘lat o‘tkazgichlarni hisoblashda 4.10 - jadvaldan va egri chiziqli garfiklardan foydalaniladi (1 - rasm). 11 elektr ta’minoni 1 - jadval. po‘lat o‘tkazgichlarning aktiv qarshiligi tok,a bir simlik o‘tkazgigning aktiv qarshiligi, omkm tok, a ko‘p simlik o‘tkazgichning aktiv qarshiligi, omkm pso 3,5 pso 4 pso 5 ps 25 ps 35 ps 50 ps 70 7 15,4 11,2 7,6 1 5,25 3,96 2,75 1,70 8 16,4 12,7 8,5 2 5,27 3,96 2,75 1,70 9 17,9 14,1 9,7 4 5,30 3,99 2,75 1,70 10 19,6 15,5 11,1 6 5,35 4,02 2,75 1,70 12 …

3 / 38

lanishli elektr uzatish liniyasi elektr ta’minoni havo elektr uzatish liniyasi (hl) ning o‘rin almashish sxemasi a – kuchlanishi 0,38 - 35 kv li xl; b – kuchlanishi 110-220 kv li sig‘imiy o‘tkazuvchanlikka ega bo‘lgan hl; elektr ta’minoni bundan tashqari reaktiv (induktiv) qarshilik asosan po‘lat o‘tkazgichlarni hisoblashda muhim ahamiyatga ega. chunki yuqori kuchlanishli tarmoqlar asosan po‘lat o‘tkazgichlardan quriladi. shu sababli hisoblashda induktiv qarshilik miqdorini aniqlash muhimdir. 19 elektr ta’minoni po‘lat o‘tkazgichdan qurilgan bir fazali tok tarmog‘idagi o‘tkazgichlarning induktiv qarshiligi 1 km uzunlik birligi (pogon) masofa uchun olinadi, om/km da baholanadi va quyidagi formuladan topiladi: bu yerda, - tashqi induktiv qarshilik, om; - ichki induktiv qarshilik, om; do’tk – o‘tkazgichning diametri, mm; do’tk–havo liniyalaridagi o‘tkazgich simlar orasidagi o‘rta geometrik masofa, mm. μ - magnit singdiruvchanlik (rangli metaldan yasalgan o‘tkazgichlar uchun μ = 1) 20 elektr ta’minoni o’tkazgichdagi tashqi va ichki induktivlikning yuzaga kelishi o‘tkazgichdan tok oqish nazariyasiga ko‘ra yuza va yaqinlik ta’siri …

4 / 38

ch materialining nisbiy magnit singdiruvchanligi. 24 elektr ta’minoni reaktiv induktiv qarshilik yoki induktiv qarshilik, o‘tkazgichdan o‘zgaruvchan elektr toki oqib o‘tganda, o‘tkazgichning atrofida va ichki qismida o‘zgaruvchan elektrormagnit maydoni vujudga kelishi bilan izohlanadi. sanoat chastotasi f  50 gts bo‘lgandagi burchak chastotasi: 25 elektr ta’minoni u holda deb qabul qilamiz va induktiv qarshilikni topish formulasi quyidagicha ko‘rinishga keladi: (4.6) formulaning birinchi qismida ishtirok etuvchi ko‘rsatgichlar o‘tkaz-gichning magnit maydoniga bog‘liq bo‘lib u tashqi induktiv qarshilik ( ) ni ifodalaydi. ikkinchi qismi esa o‘tkazgich ichidagi ichki magnit maydoni bilan izohlanadi va u ichki induktiv qarshilik ( ) ni anglatadi. 26 elektr ta’minoni u holda induktiv qarshilikni quyidagicha ifodalash mumkin: o’tkazgichning tashqi induktiv qarshiligi, materialiga bog‘liq bo‘lmay aksincha, simning diametri va ular orasidagi masofaga bog‘liq. bohavo liniyalaridagi o‘rta gemetrik masofa 400 mm dan 7000 mm gacha (kuchlanishi 220 kv li) ‘lishi mumkin. bundan, havo liniyalaridagi kuchlanish qancha katta bo‘lsa tashqi induktiv qarshilik ham shunchaga …

5 / 38

gan o‘tkazgichlar uchun: ρcu = 18,9 om·mm2/km = 18,9·10-9 om·m = 0,0189·10-9 om·km; 30 elektr ta’minoni alyuminiydan yasalgan o‘tkazgichlar uchun: ρal = 31,2 om·mm2/km=31,2·10-9 om·km=0,0312·10-9 om·km; ρal 31 elektr ta’minoni alyuminiy-po‘lat o‘tkazgichlarni hisoblashda po‘lat o‘tkazgichning o‘tkazuvchanligi e’tiborga olinmaydi, shu sababli ρ va γ ni alyuminiy o‘tkazgich kabi qabul qilinadi. po‘lat o‘tkazgichlardagi aktiv va induktiv qarshilik, oqayotgan tokka bog‘liq holda o‘zgarishi bois uni aniqlash bir oz qiyin. shu sababli po‘lat o‘tkazgichlarning qarshiligini hisoblashda jadvallardan yoki nomogrammalardan foydalaniladi. 32 elektr ta’minoni agarda o‘tkazgichning pogon (1 km uzunlik uchun) qarshiligi ma’lum bo‘lsa bir faza uchun aktiv va induktiv qarshilik quyidagi formuladan aniqlanadi: va (4.9) bu yerda, r0 – aktiv pogon qarshilik, om/km; x0 - induktiv pogon qarshilik, om/km; l - o‘tkazgichning uzunligi, km. 33 elektr ta’minoni 4.6 - formulada ichki induktiv qarshilikni topadigan bo‘lsak u, ni tashkil etadi. magnitlanmaydigan materiallar (mis, alyuminiy) dan yasalgan o‘tkazgichlardagi nisbiy magnit singdiruvchanlik 1 ga teng, shuning uchun …
