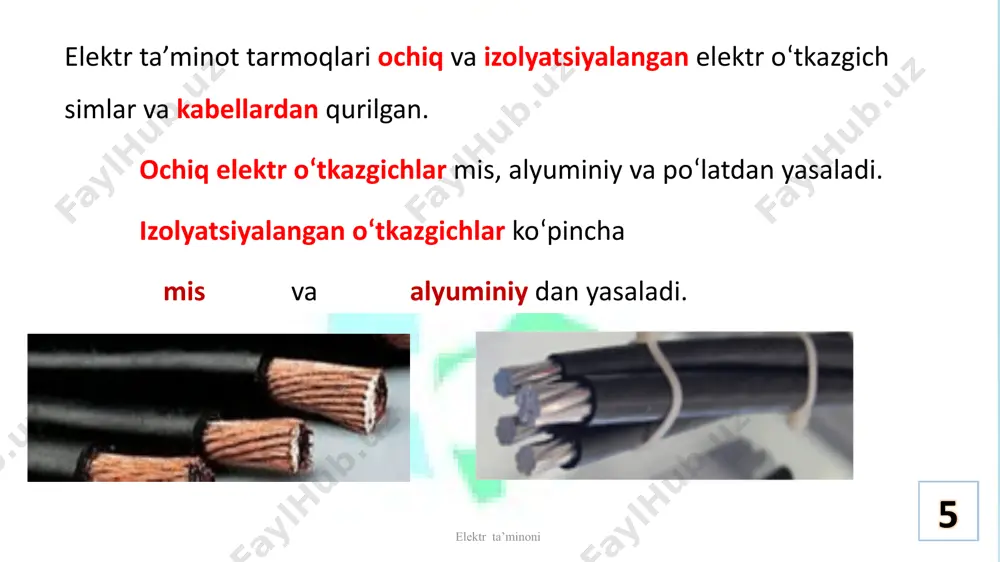

презентация powerpoint «elektr ta’minoni va qayta tiklanuvchan energiya manbalari» kafеdrasi dotsenti toshpo’latov nusratillo telmanovich mavzu 11 elektr ta’minoti fan: elektr o‘tkazgich similar va kabellar 1 elektr o‘tkazgich similar va kabellar 2 rеja: 1. elektr o‘tkazgich simlar. 2. elektr o‘tkazgich kabellar. suv xo‘jalik ob’ektlari va qishloq joylaridagi elektr ta’minot tizimlarida turli elektr o‘tkazgich simlar va kabellar ishlatiladi. ushbu o‘tkazgichlar ochiq va izolyatsiyalangan bo‘lib mis, alyuminiy va po‘lat materiallaridan yasalgan. 1. elektr o’tkazgich simlar va kabellar 3 elektr ta’minoni 1. elektr o’tkazgich simlar elektr energiyasini iste’molchilarga uzatish uchun asosan: mis, alyuminiy, alyuminiy + po‘lat va po‘lat ishlatiladi. oltin, kumush kabi rangli metallar yaxshi o‘tkazgich bo‘lsada, qimmatligi sababli o‘ta zarur hollarda ishlatiladi. po‘lat o‘tkazgichlar tross shaklida yasaladi va havo liniyalarini yashindan himoyalash uchun ishlatiladi. 4 elektr ta’minoni elektr ta’minot tarmoqlari ochiq va izolyatsiyalangan elektr o‘tkazgich simlar va kabellardan qurilgan. ochiq elektr o‘tkazgichlar mis, alyuminiy va po‘latdan yasaladi. izolyatsiyalangan o‘tkazgichlar ko‘pincha mis va alyuminiy …

2 / 45

7 elektr ta’minoni misning ustun tomonlari: - katta miqdordagi tokni uzatish; - yuqori harortga chidash; - kimiyoviy aktiv muhitning salbiy ta’sirlariga chidash; - yuqori namlikka chidash; - yuzasini qobiq yordamida yemirilishdan saqlash; - ko‘p martalik egilish, bukilish, buralishga chidash; - qarshiligi alyuminiyga nisbattan ikki marta pastligi. 8 elektr ta’minoni misning zaif tomonlari: - qimmatligi (alyuminiyga nisbattan 2 marta ortiq); - solishtirma og‘irligining kattaligi (alyuminiydan 2 marta og‘ir); - ayuminiy yoki boshqa metallardan yasalgan o‘tkazgichlar bilan ulangan joylarda, yuzasida hosil bo‘ladigan oksidlanish plenkasi kontakt qarshiligini yuzaga kelishi. 9 elektr ta’minoni alyuminiy o‘tkazgichlarning xususiyatlari, ustun va zaif tomonlari: alyuminiy o‘tkazgichlarning xususiyatlari: - solishtirma o‘tkazuvchanligi:   32 m(om·mm2, sm-1). - cho‘zilish va mexanik bosimga chidamliligi: k 16 kgsmm2, - zichligi   2,75 gsm3. 10 elektr ta’minoni alyuminiy o‘tkazgichlarning ustun tomonlari: mis va po‘latga nisbattan: - yengil; - arzon; - ishlov berish qulay va oson - boshqa metal bilan tutashgan joyda kontakt …

3 / 45

ros) o‘tkazgichlarda k  65 - 70 kgsmm2, - zichligi   7,85 gsm3. 13 elektr ta’minoni po‘lat o‘tkazgichlarning ustun tomonlari: po‘lat o‘tkazgichlar mis va alyuminiyga nisbattan: - yuqori elektromagnit xususiyatiga ega; - magnit singdiruvchanligi yuqori (μ > 1) - yuqori mexanik mustahkamlikka ega; - cho‘zilishga chidamli; - kuchlanishi 35 kv va undan yuqori tarmoqlarda elektr energiyasini uzoq masofalarga uzatishda qulayligi. 14 elektr ta’minoni po‘lat o‘tkazgichlarning zaif tomonlari: - katta aktiv va reaktiv qarshilikka ega; - o‘tkazuvchanligi past; - zanglash (karroziya) xususiyatiga yuqori; - katta toklarni o‘tkazishda energiya isroflari yuqori; - zanglashga qarshi qo‘shimcha ruxni aralishtirish yoki mis (0,2% li) eritmasi bilan qoplash kerak. 15 elektr ta’minoni mis, alyuminiy va po‘latdan elektr o‘tkazgich simlar va shinalar yasaladi. elektr simlar - ochiq havo liniyalarining sim ustunlardagi eektr o‘tkazgichlar, bino devori ichidagi izolyatsiyalangan o‘tkazgichlar va kabellardagi o‘tkazgchlar sifatida ishlatiladi. 16 elektr ta’minoni shinalar yassi to‘rtburchak va dumaloq trubka shaklida yasalib - podstansiyalaridagi …

4 / 45

b tortiladi, ammo alyuminiy simning mo‘rtligi sababli ko‘p tolali qilib tortish talab etiladi. o’tkazgichning minimal kesim yuzasi: - alyuminiy 16 mm2; - mis 10 mm2; - po‘lat – 5 mm2 bo‘ladi. 20 elektr ta’minoni elektr ta’minoni 21 elektr ta’minoni 22 elektr tarmoqlar quriladigan joydagi shamolning tezligi 35 m/sek dan yuqori yoki simlarda hosil bo‘ladigan muz qatlamining qalinligi 10 mm2 dan yuqori bo‘lganda havo liniyalari alyuminiy+po‘latdan quriladi. mazkur joylagi sim ustunlar orasidagi oraliq masofa: 10 kv kuchlanishda 50 metr; 0,4 (0,38) kv kuchlanishda 40 metrni tashkil etadi. 23 elektr ta’minoni kuchlanishi 6 kv li a300 markali elektr tarmog‘ining umumiy ko‘rinishi 24 elektr ta’minoni alyuminiy-po‘lat (as) sim o‘tkazgichning konstruktiv tuzulishi a - bir sim tolali po‘lat o‘tkazgich; b - ko‘p sim tolali alyuminiy va po‘lat (as) o‘tkazgich. ko‘p simli alyuminiy o‘tkazgichlar 7, 12, 19 va 37 ta sim tolasidan eshib yasaladi 25 elektr ta’minoni havo liniyalaridagi o‘tkazgichlarning markalari o‘tkazgichning materialiga bog‘liq holda …

5 / 45

minoni havo liniyasi (hl) dan binogacha tortiladigan elektr o‘tkazgichning minimal kesim yuzasi elektr o‘tkazgichning markasi o’tkazgichning minimal kesimi, mm2 1000 v dan yuqori hl da 1000 v gacha hl da oralik masofa, m 10 gacha 10-25 mis 25 6 2,5 4 po‘lat 25 25 12,5 4 12,5 4 alyuminiy 35 16 6 10 29 elektr ta’minoni bimetall – deb turlicha elektr o‘tkazuvchanlikka ega bo‘lgan ikki xil metallni vakuum muhitida, kuchli bosim ostida o‘zaro biriktirish yoki suyuq eritma holatida bir-biriga qoplash natijasida hosil bo‘lgan materialga aytiladi. bimetallning vazifasi turli xil o‘tkazuvchanlika ega bo‘lgan metallarning birikish joyidagi kontakt qarshilikni yo‘qtib, elektr o‘tkazuvchanlikni oshirishdan iborat. elektrotexnika sanoatida mis+alyuminiy, po‘lat+mis, po‘lat+xrom, po‘lat+nikel kabi bimetallar ishlatiladi bimetallardan uchliklar, gilzalar, shaybalar kabi detallar yasalib elektr o‘tkazgichlarni o‘zaro ulashda ishlatiladi. 30 elektr ta’minoni bimetal uchlik va gilzalarning umumiy ko‘rinishi. a – mis+alyuminiy uchlik. b – alyumiy+mis gilza. 31 binoning ichki devoridan va devor ichida yotqizish uchun sirti …
