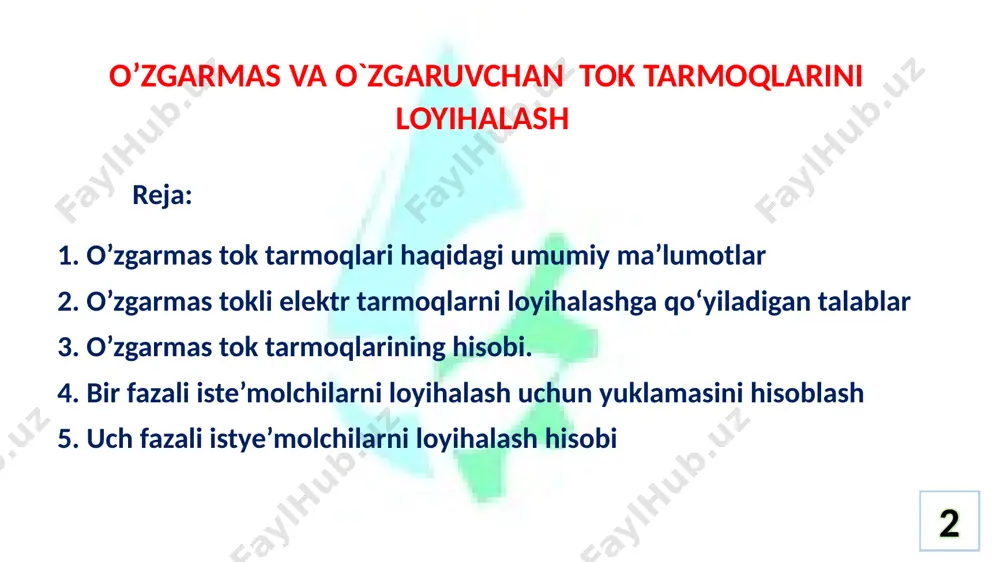

“электр тизимларини лойиҳалаш" фани «elektr ta’minoni va qayta tiklanuvchan energiya manbalari» kafеdrasi dotsenti toshpo’latov nusratillo telmanovich o’zgarmas va o`zgaruvchan tok tarmoqlarini loyihalash mavzu 06 elektr ta’minot tizimlarini loyihalash fan: video darslarni manzili https://www.youtube.com/@tiqxmmimtuetvaqtemkafedrasi/playlists 1 o’zgarmas va o`zgaruvchan tok tarmoqlarini loyihalash elektr ta’minoni reja: 1. o’zgarmas tok tarmoqlari haqidagi umumiy ma’lumotlar 2. o’zgarmas tokli elektr tarmoqlarni loyihalashga qo‘yiladigan talablar 3. o’zgarmas tok tarmoqlarining hisobi. 4. bir fazali iste’molchilarni loyihalash uchun yuklamasini hisoblash 5. uch fazali istye’molchilarni loyihalash hisobi 2 o’zgarmas tok tarmoqlari haqidagi umumiy ma’lumotlar ҳозирги кунда республикамиздаги барча соҳалар шиддат билан ривожланмоқда. айниқса республикамизнинг барча вилоятларида олиб борилаётган бунёдкорлик ишлари, янги завод ва фабрикалар, қўшма корхоналар қрилаётган бўлиб улар қўшимча электр энергиясини талаб этади. сарфини компенсациялаш мақсадида бир қанча фотоэлектрик ва шамол электр станциялари ўрнатилмақда. буларга навоий, жиззах, самарқанд, ва сурхандарё вилоятларида барпо этилган объктларни мисол бўлади. республикамиз темир йўлларидаги поездларни ҳаракатга келтиришда йўлга қўйилган электровозлар ва электрлаштирилган темир йўлларни; …

2 / 42

а вилоят ҳудудларида қуёш фотоэлектрик станцияларини қуриб фойдаланишга топшириш бўйича жиддий ишлар олиб борилмоқда. 6 республикамизда альтернатив энергия манбаларидан бўлган шамол энергиясидан фойланиш муаммолари ўрганилмоқда. ўз-ўзидан аёнки ушбу электр энергияси манбалари электр энергиясини ўзгармас токда ишлаб чиқаради. шу билан бирга республикамизда замонавий ва намунали уйларни қуёш фотоэлектрик станциялари ёрдамида ишлаб чиқарилган электр энергияси билан таъминлаш бўйича лойиҳалар ишлаб чиқилмоқда. ўзгармас ток электр тармоқларни лойиҳалаш ўзгармас ток электр узатиш линиялари, энг кенг тарқалган ўзгарувчан узатиш линияларидан фарқли ўлароқ, электр энергиясини узатиш учун ўзгармас ток оқимдан фойдаланади. узоқ масофаларга электр энергиясини узатишда юқори волтли ўзгармас ток электр узатиш линиялари тежамкор бўлади. денгиз тубига ётқизилган тўғридан-тўғри ток линияларидан фойдаланиш кабелнинг катта қувватидан келиб чиқадиган реактив қувват йўқотишларини олдини олади муайян ҳолатларда, ускунанинг юқори нархига қарамай, шаҳар узатиш линиялари қисқа масофаларда ҳам фойдали бўлиши мумкин. шунингдек, ўзгармас ток электр узатиш линиялари электр энергиясини синхронизатсия қилинмаган ўзгарувчан ток тизимлари ўртасида олиб ўтишга имкон беради, бу …

3 / 42

нг токка кўпайтмасига тенг (р = u * i). шундай қилиб, кучланишни ошириш, сим орқали узатиладиган токни камайтириш орқали [1], қувватни узатиш учун керак бўлган симнинг кесимини камайтириш мумкин, бу ўз навбатида электр узатиш линияларининг нархини пасайтиради. маълумки, кучланишни ўзгартириш учун энг самарали восита ўзгарувчан ток трансформаторидир. шунинг учун барча юқори волтли ўзгармас ток электр узатиш линияларининг кириш қисмида ўзгарувчан ток кучланишини ошириш учун трансформатор ва ўзгарувчан токни ўзгармас ток конвертатсия қилиш учун ускуналар, чиқишда эса ўзгармас токни ўзгарувчан ускуна ва трансформаторни кучланишини камайтириш учун ўрнатилади. бу ўзгарувчан ток оддий сўзлар билан айтганда, электр узатиш линиясининг кириш қисмида ўзгарувчан ток двигатели ўзгармас ток генераторни айлантиради, чиқишда эса ўзгармас ток двигател ўзгарувчан ток генераторини айлантиради. бундай тизим жуда паст самарадорлик ва паст ишончлиликка эга эди. ўзгармас токни узатиш линияларидан фойдаланиш фақат симоб қопқоғи деб аталадиган кучли электр ёй қурилмаси пайдо бўлиши билан мумкин бўлди. кейинчалик кучли яримўтказгич қурилмалари пайдо бўлди - …

4 / 42

атиш линияси орқали узатиладиган қувватни соддалаштирилган бошқариш; 6. электр узатиш нуқтаи-назаридан носоз (шикастланган) электр узатиш линиялари орқали ўзгармас ток узатиш тарморқларининг юқори ишончлиликка эгалиги; 7. энергия тизимларининг ўзаро боғлиқлиги самарадорлиги: - энергия тизимларининг ўзаро боғлиқлиги улардаги қисқа туташув токлари даражасининг ошишига олиб келмайди; - ўзаро боғлиқ энергия тизимларининг статик ва динамик барқарорлигини ошириш; - тизим сигнализациясининг йўқлиги; 8. барча кучланиш даражаларида юқори сифат ва энергияни тежаш; қувват омилини яхшилаш; 9. ассихрон электр юритма билан жиҳозларнинг ускуналарни ишлаш самарадорлигини ошиши. ўзгармас ток электр узатиш линияларининг камчиликлари: 1. юқори кучланишли ўзгармас ток электр узатиш линияларининг асосий камчилиги токнинг турини ўзгарувчан токдан ўзгармас ток токка алмаштириш ва аксинча. бунинг учун ишлатиладиган қурилмалар қимматбаҳо эҳтиёт қисмларни талаб қилади, чунки улар аслида ҳар бир йўналиш учун ноёбдир. 2. ҳозирги конверторлар қиммат ва чекланган ҳаддан ташқари юк кўтариш қобилиятига эга. қисқа масофаларда, конверторларда йўқотишлар ўзгарувчан токнинг ўхшаш электр узатиш линиясидан каттароқ бўлиши мумкин. 3. кўп дизайн …

5 / 42

тр узатиш линияси: кучланиш ± 600 кв; қувват 4000 мвт; узунлиги 1335 км. 5 ўзгармас ток электр узатиш линияси: кучланиш ± 800 кв; қувват 5000 дан 8000 мвтгача; узунлиги 2192 км гача. шунингдек, 2020 йилга режалаштирилган. яна 3 та ўзгармас ток электр узатиш линиясини қуриш. республикамиз темир йўлларидаги поездларни ҳаракатга келтиришда йўлга қўйилган электровозлар ва электрлаштирилган темир йўлларни; тошкентда ва республикамизнинг бошқа йирик шаҳарларида ер ости, ер усти электротранспорт ва метро каби воситаларнинг қурилиб ишга туширилаётганлигини; барча ҳудудларда қишлоқ хўжалик маҳсулотларини қайта ишлаш, қадоқлаш, сақлаш бўйича завод ва фабрикаларининг қурилиши ва ишга тушаётганлигини, улкан масштабдаги ва катта миқдарда аҳоли турар жойлари, маданий - маиший объектларнинг қурилиб фойдаланишга топширилаётганлиги; республикамиз вилоятларидаги аҳолиси тиғиз жойлашган туманларида эркин иқтисодий зоналарнинг ташкил этилаётганлиги; навоий, ангрен, жиззах ва бошқа йирик шаҳарларда ривожланган мамлакатларнинг сармоялари ҳисобига индустриал зоналарнинг қурилганлиги ва фаолият кўрсатаётганлиги катта миқдордаги электр энергисига бўлган талабни келтириб чиқарди. ушбу муаммони ечиш, электр энергиясининг ўткир …
