1 / 59

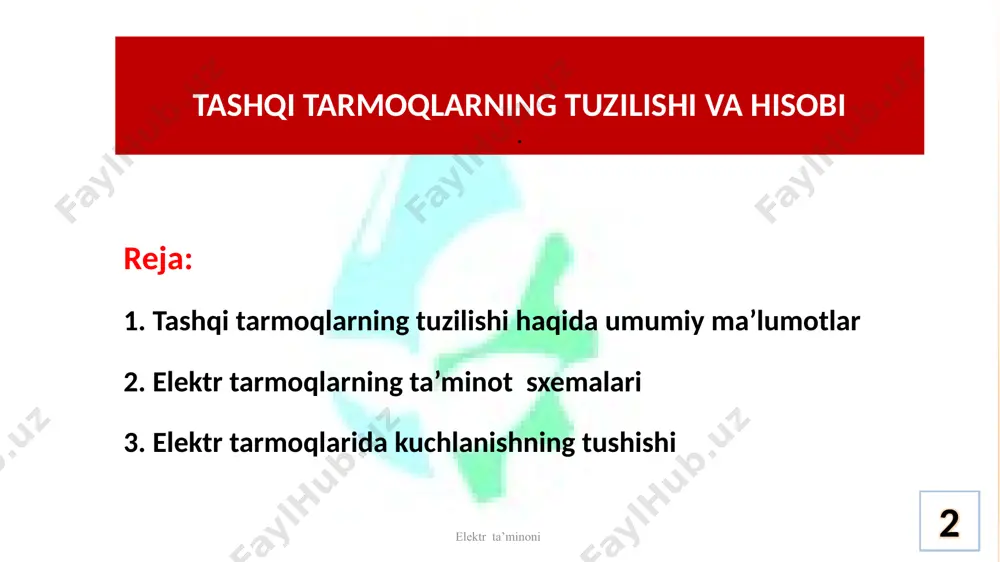

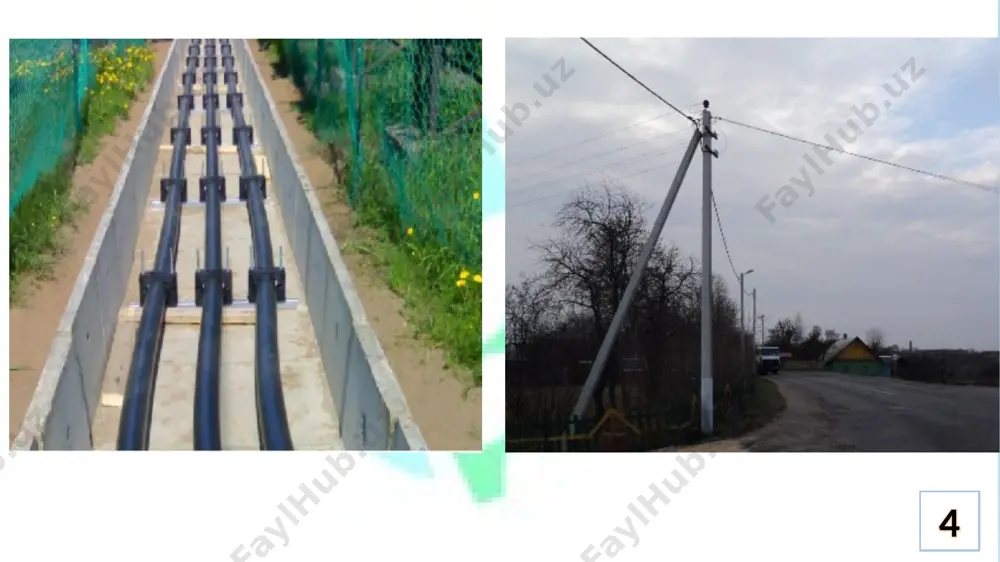

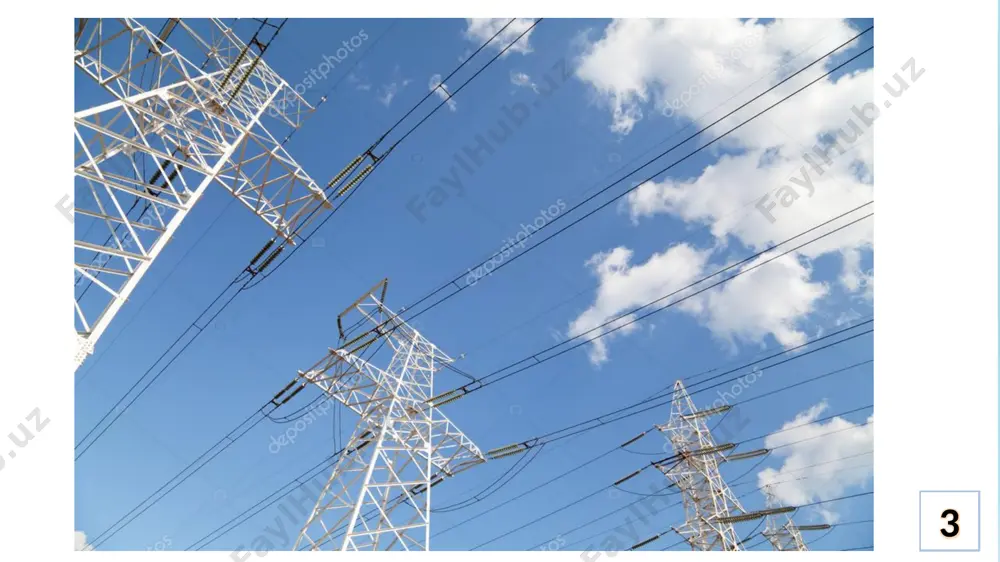

презентация powerpoint «elektr ta’minoni va qayta tiklanuvchan energiya manbalari» kafеdrasi dotsenti toshpo’latov nusratillo telmanovich tashqi tarmoqlarning tuzulishi va hisobi mavzu 10 elektr ta’minoti fan: 1 2 rеja: 1. tashqi tarmoqlarning tuzilishi haqida umumiy ma’lumotlar 2. elektr tarmoqlarning ta’minot sxemalari 3. elektr tarmoqlarida kuchlanishning tushishi elektr ta’minoni tashqi tarmoqlarning tuzilishi va hisobi . elektr ta’minoni 3 elektr ta’minoni 4 elektr ta’minoni 5 elektr ta’minoni energiya tizimi deganda generatorlar, tarqatish qurilmalari, pasaytiruvchi va kuchaytiruvchi, uzatuvchi, rostlovchi va istemolchi transformator podstansiyalari, yuqori va past kuchlanishli elektr tarmoqlari va elektr energiyasi istemolchilaridan tashkil topgan bir yaxlit tizim nazarda tutiladi (1 va 2 - rasm). 6 tashqi tarmoqlarning tuzilishi haqida umumiy ma’lumotlar elektr ta’minoni 7 elektr ta’minoni elektr tarmoqlari deganda - elektr tizimining transformatorlar, turlicha kuchlanishdagi elektr liniyalari va ular tarkibiga kiruvchi uskunalar tushuniladi. mohiyatiga ko‘ra elektr tarmoqlari tarqatish va ta’minot liniyalariga bo‘linadi. 8 tarqatish tarmoqlari – deb elektr tarmog‘ining elektr energiyasini bevosita ta’minot manbai …

2 / 59

ishini oshirish kerak. 12 elektr ta’minoni elektr ta’minoni hozirgi zamon elektr tarmoqlari tarkibiga elektr energiyasining kuchlanishni oshiruvchi transformator podstansiyalari kiritiladi. elektr energiyasini iste’mol qiluvchi iste’molchilar yaqinida esa kuchlanishni iste’molchi talab etgan darajagacha pasaytiruvchi transformatorlar joylashtriladi. 13 3 - rasm. elektr ta’minot tarmog‘i. 14 elektr ta’minoni электроснабжение kuchlanishi 110 kv li transformator podstansiyasining ochiq tarqatish qurilmasi (otq) электроснабжение kuchlanishi 500 kv li ochiq tarqatish qurilmasi (otq) электроснабжение kuchlanishi 750 kv li ochiq tarqatish qurilmasi (otq) электроснабжение kuchlanishi 10 kv li yopiq (seksiya tipli) tarqatish qurilmasi (yotq) электроснабжение tarqatish qurilmasi (tq) ning bir seksiyali elektr ulanish sxemasi электроснабжение tarqatish qurilmasi (tq) ning ikki seksiyali elektr ulanish sxemasi elektr energiyasining kuchlanishini oshirish va tushurish zaruriyati oxir-oqibatda uch fazali o‘zgaruvchan tokdan kengroq foydalanishga olib keldi. shu sababli elektr energiyasini uzoq masofalarga uzatishda, isrofini kamaytirish uchun kuchlanishni yanada yuqori darajalarga ko‘tarib uzatish shundan dalolat beradi. rasmda unchalik katta bo‘lmagan uchta tuman elektr stansiyalaridan tashkil topgan …

3 / 59

an 35 kv yoki 6 kv li tizimning liniyasiga ulanishda 110/35 kv li, 35/10 kv li yoki 110/10 kv, 35/6 kv li pasaytirish podstansiyasiga ega bo‘lish talab etiladi (5-rasm). 25 elektr ta’minoni - pasaytiruvchi transformator podstansiyasidan 10 yoki 6 kv li elektr taqatish liniyalari iste’molchilarga tomon tortiladi. kuchlanishi 10/0,38 kv li transformator punktlarida iste’molchilarning ishchi kuchlanishi 380 v ga teng. 26 belgilanishga qarab elektr energiyasi transformatorlarda transformatsiyalanadi (kuchlanish oshiriladi, tok esa kamaytriladi yoki buning teskarisi bo‘lishi mumkin, masalan, 10/0,38 kv - kuchlanshni pasaytiruvchi (10 kv ni 0,38 kv ga) yoki 10/35 – kuchlanishni oshiruvchi (10 kv ni 35 kv ga). elektr energiyasi iste’molchiga yetib borguncha bir necha marta shu tartibda transformatsiyalanadi. buning uchun esa bir nechta transformator podstansiyalari kerak bo‘ladi. 27 elektr ta’minoni 5-rasm. kuchlanishi 35/10 kv li podstansiyaning umumiy ko‘rinishi 28 elektr ta’minoni markazlashgan tarmoqdan uzoqda joylashgan ayrim tumanlarda kichik gidroelektrostansiyalar, quyosh fotoelektrik qurilmalari kabi induvidual elektr ta’minot manbalari …

4 / 59

an istemolchi elektr tarmoqlar sxemasi. 32 elektr ta’minoni elektr ta’minoni 33 tarqatish qurilmasi (tq) ning elektr ulanishi uch fazali tokda ishlovchi elektr uskunalarda nominal kuchlanish qilib fazalar-aro kuchlanishning qiymati qabul qilingan. budan tashqari masalan liniyadagi nominal kuchlanish 35 kv bo‘lsa, uning faza kuchlanishi marta kichkina bo‘lib 20,2 kv ni tashkil etadi. elektr tarmog‘ining nominal kuchlanishi elektr iste’molchilarning nominal kuchlanishiga tenglashtirib olinadi. 34 elektr ta’minoni elektr ta’minoni haqiqatada esa tarmoqdagi kuchlanish tarmoqning turli nuqtalarida turlicha bo‘lib u, vaqt o‘tishi davomida o‘zgarib turadi. liniyaning boshlang‘ich qismida kuchlanish nominalga nisbatan yuqori bo‘lsa uning oxirgi nuqtalarda nominaldan past bo‘ladi. 7 - rasmda liniyadagi yuklamaning taqsimlanishi ko‘rsatilgan. rasmning tahliliga ko‘ra liniyaning boshlang‘ich nuqtasida kuchlanish nominaldan 5% yuqori bo‘lsa, oxirgi nuqtada nominaldan 5% ga pastga tushgan. 35 7- rasm. liniyaning turli nuqtalaridagi kuchlanishning nominal va haqiqiy qiymatlari. 36 elektr ta’minoni umumiy holatda liniyaning boshi va oxirgi nuqtalaridagi kuchlanishning o‘rta arifmetik qiymatlari nominal kuchlanish darajasiga teng bo‘lishi …

5 / 59

hirilishi transformatordagi kuchlanish isrofini va iste’molchilarni ta’minlovchi elektr tarmog‘idagi kuchlanish isrofini ham kompensatsiyalaydi. 39 8 - rasmda butun uzunligi bo‘yicha yuklamasi taqsimlangan, kuchlanishni oshiruvchi va pasaytiruvchi transformator bilan jihozlangan elektr tarmog‘i tasvirlangan. 2 va 3 nuqtalardagi tarmoqning kuchlanishi transformator vositasida 10% ga oshiriladi va yangisidan elektr tarmog‘iga nisbatan kuchlanishning 5 % ga ortishiga erishiladi. ayonki 1-2 bo‘limdagi tarmoqning nominal kuchlanishi 10 kv bo‘lib 3-4 bo‘limlardagi kuchlanish 380 v ga teng. 40 elektr ta’minoni elektr ta’minoni barcha elektr qurilmalar 1000 v gacha (past) va 1000 v dan yuqori (yuqori) kuchlanishlilarga ajratiladi. kelgusida shartli ravishda kuchlanishi 380 v li tarmoqlarni past, 1 kv dan yuqorilarni, yuqori kuchlanishli deb ataymiz. 41 elektr ta’minotida qulaylik yaratish, elektr tarmoqlar ekspluatatsiyasida samaradorlikka erishish va elektr uskuna va qurilmalarni ishlab chiqaruvchi sanoat korxonalarini chuqur ixtisoslashtirishga erishish, tarmoqlardagi metal va mehnat sarfini kamaytirish maqsadida chastotasi 50 gts li turlicha sanoat chastotalari joriy etilgan. standar kuchlanishlar haqidagi ma’lumotlar 1-jadvalda …
