1 / 54

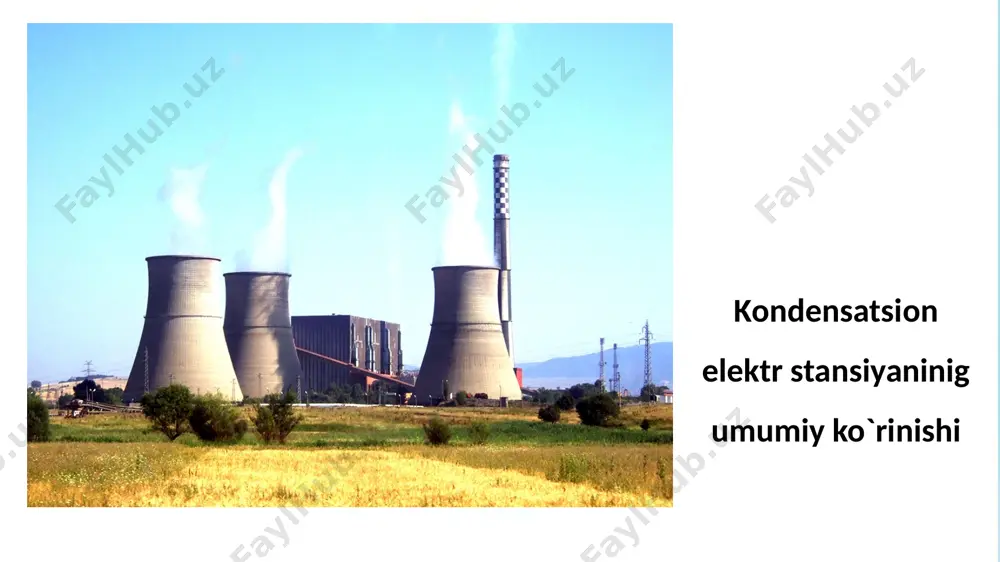

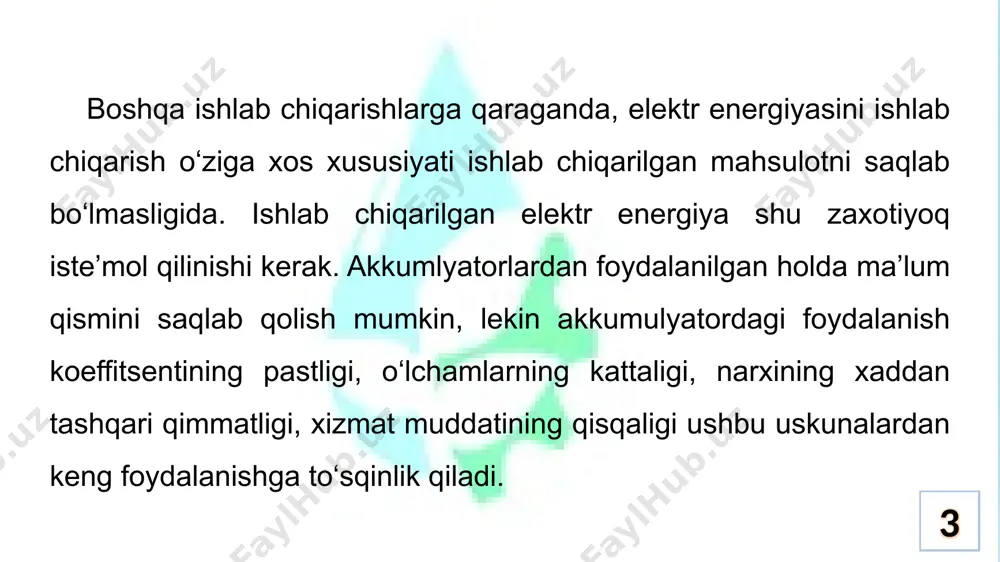

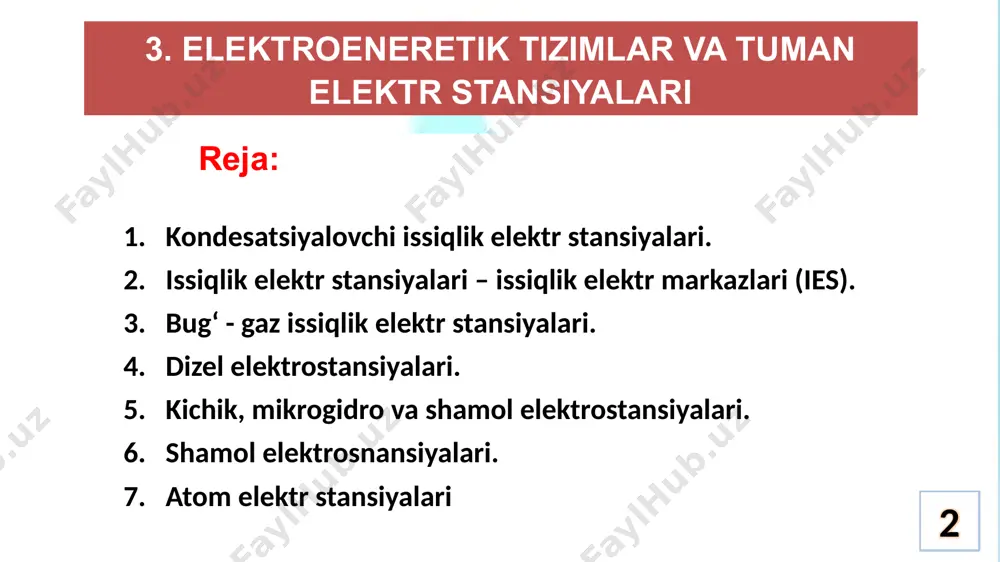

презентация powerpoint «elektr ta’minoni va qayta tiklanuvchan energiya manbalari» kafеdrasi dotsenti toshpo’latov nusratillo telmanovich mavzu 02 elektr tarmoqlar va tizimlar fan: elektroyeneretik tizimlar va tuman elektr stansiyalari 1 rеja: kondesatsiyalovchi issiqlik elektr stansiyalari. issiqlik elektr stansiyalari – issiqlik elektr markazlari (ies). bug‘ - gaz issiqlik elektr stansiyalari. dizel elektrostansiyalari. kichik, mikrogidro va shamol elektrostansiyalari. shamol elektrosnansiyalari. atom elektr stansiyalari 2 3. elektroeneretik tizimlar va tuman elektr stansiyalari elektr ta’minoni boshqa ishlab chiqarishlarga qaraganda, elektr energiyasini ishlab chiqarish o‘ziga xos xususiyati ishlab chiqarilgan mahsulotni saqlab bo‘lmasligida. ishlab chiqarilgan elektr energiya shu zaxotiyoq iste’mol qilinishi kerak. akkumlyatorlardan foydalanilgan holda ma’lum qismini saqlab qolish mumkin, lekin akkumulyatordagi foydalanish koeffitsentining pastligi, o‘lchamlarning kattaligi, narxining xaddan tashqari qimmatligi, xizmat muddatining qisqaligi ushbu uskunalardan keng foydalanishga to‘sqinlik qiladi. 3 elektr ta’minoni kondensatsion elektr stansiyaninig umumiy ko`rinishi elektr ta’minoni navoiy issiqlik elektr stsnsiyasi 5 elektr ta’minoni elektr ta’minoni yirik tuman elektr stansiyalar hozirgi iste’molchilarni elektr manbalari hisoblandi. …

2 / 54

mumiy quvvatning 9 %, issiqlik elektr stansiyalari orqali esa 49,3 mlrd. kvt∙soat yoki umumiy quvvatning 89 %, hamda boshqa korxonalar orqali 2 % ishlab chiqarilgan. elektr stansiyalari orasida gidroelektrostansiya (ges) lar, issiqlik elektrostansiyalari (ies), atom elektrostansiyalari (aes) keng tarqalgan. 9 elektr ta’minoni atom elektrostansiyalarining murakkab va qimmat texnologiyaga asoslanganligi, uranni boyitish, saqlash va chiqindisini maxsus omborxonalarda saqlash bilan bog‘liq maxsus texnika va texnologiyalarning respublikamiz hududida mavjud emasligi ushbu energiya manbaidan foydalanishga monelik qiladi. 10 elektr ta’minoni organik yoqilg‘i yoki yonilg‘ili issiqlik elektr stansiyalari kondensatsiyali va issiqlik elektr stansiyalariga bo‘linadi. kondensatsiyali elektr stansiyalarda katta quvvatli bug‘ qozonlarida yoqilg‘i (yonilg‘i) ni kuydiriladi. undan olingan bug‘, trubinaga yo‘naltiriladi va trubinadan olinadigan aylantirish kuchi yordamida elektr energiyasini ishlab chiqaruvchi generator harakatlanishga majbur etiladi va elektr energiyasi ishlab chiqariladi. 11 elektr ta’minoni issiqlik elektrostansiyalarda esa, kondensator qurilmasi yo‘qligi sababli trubinadan o‘tib mexanik ish bajargan bug‘ni suvga aylanguncha sovutishning imkoniyati yo‘q. issiq suv aholi turar joylari …

3 / 54

orini aylantirib elektr energiyasi olinadi. suvni qizdirish va kondensatsiyalangan bug‘ vositasida turbogenerator rotorini aylantirilishi ushbu elektriostansiyalarni kondensatsiyalovchi issiqlik elektr stansiyasi deb atalishiga sabab bo‘lgan. 13 elektr ta’minoni elektr ta’minoni elektr ta’minoni kondesatsiyalovchi issiqlik elektr stansiyasining umumiy ko‘rinishi 16 elektr ta’minoni 5-turbogenerator; 6-bug‘ trubinasining past bosim silindri; 7-kondensat nasosi; 8-yuza kondensatori; 9-bug‘ trubinasining o‘rta bosim silindri; 10-berkitish krani; 11- bug‘ trubinasining yuqori bosim silindri; 12-deayrator; 13-regeneratorli qizdirgich; 14-yonilg‘i uzatish transporteri; 15-ko‘mir bunkeri; 16-ko‘mir tegirmoni; 17-qozonning barabani; 18-shlakni ajratish tizmi; 19-bug‘ qizdirgichi; 20-ventilyator; 21-oraliq bug‘ qizdirgich; 22-havo so‘rgich; 23-ekonomayzer; 24-regenertiv havo qizdirgichi; 25-filtr; 26-tutun so‘rgich; 27-tutun quvuri kondensatsiyalovchi issiqlik elektr stansiyasining sxematik ko‘rinishi. 1–gradirnya (kondensatning sovutgichi); 2-sirkulyatsiya nasosi; 3-elektr liniyasi; 4-yuk transformatori; 17 elektr ta’minoni kes ning texnologik sxemasi bir qancha tizimlardan tashkil topgan. bularga: yonilg‘i yoki yoqilg‘i uzatish; yonilg‘i yoki yoqilg‘i tayyorlash; asosiy bug‘ konturi, parogenerator va trubina bilan birgalikda; sirkulyar suv ta’minoti; suv tayyorlash; kulni tutib qolish (filtrlash qurilmalari) va …

4 / 54

rkulyatsiyalash nasosi; 7-kondensator nasosi; 8-suv ta’minot nasosi; 9-qozonning yoqish uskunalari (gorelka): 10-ventilyator; 11-tutun so‘rish qurilmasi; 12-havoni qizdirish qurilmasi; 13-suv ekonomayzeri: 14-past bosim qizdirgichi; 15-deayrator: 16-yuqori kuchlanish qizdirgichi. 20 elektr ta’minoni kes dagi isroflarni sirkulyar harakatlanuvchi suv tarkibidagi yuqori issiqlik haroratiga ega bo‘lgan suvning ochiq suv omboriga chiqib ketishi tashkil etadi. ushbu jarayon kes lardagi foydali ish koeffitsiyentining 40 - 42% dan ortmasligiga sabab bo‘ladi. 21 elektr ta’minoni elektr stansiyasida ishlab chiqarilgan elektr energiyasi 110 - 750 kv kuchlanish bilan elektr uzatish tarmog‘iga uzatiladi. faqatgina bir qism elektr energiya shaxsiy ehtiyojlar transformatori yordamida elektrostansiyanig shasiy ehtiyojlariga sarflash uchun olib qolinadi. 22 elektr ta’minoni energiya blogiga generatorlar va kuchlanishni oshiruvchi transformatorlar ulanadi va tarqatish qurilmalari vositasida elektr iste’molchilarga uzatiladi. yuqori kuchlanishli tarmoqlardan uzatiluvchi elektr energiyani taqsimlashda ochiq tarqatish qurilmalari (otq) ishlatiladi. otq turlicha variantlarda qurilgan bo‘lib u quyidagi rasmdagidek ko‘rinishda bo‘lishi mumkin. 23 elektr ta’minoni zamonaviy kes lar aksariyat hollarda 200 – …

5 / 54

asosiy qurilmalarining joylashish variantlari. 1-bosh bino; 2-yonilg‘i ombori; 3-tutun chiqish quvurlari; 4- transformatorlar blogi; 5, 6-tarqatish qurilmalari; 7-nasos stansiyasi; 8-oraliq sim ustunlar; 9-elektr liniyalari. 26 elektr ta’minoni zamonaviy kes lar atrof muhit musaffoligiga o‘ta jiddiy ta’sir etadi. ulardan chiqadigan zaharli gazlar va tutun atmosferaga, litosferaga va gidrosferaga jiddiy xavf soladi. atmosferaga ta’sir katta miqdordagi kislorodni talab etish ehtiyoji, yoqilg‘ining yonishi natijasda vujudga keluvchi chiqindi gazlar va tutun havoning ifloslanishiga olib keladi. bular birinchi navbatda gaz shaklidagi uglerod oksidi, oltingugurt, azot bo‘lib ushbu moddalar bir qator zararli oqibatlarning sababchisi hisoblanadi. filtr orqali o‘tgan yengil vaznli kul ham havoning ifloslanishiga olib kelishi mumkin 27 elektr ta’minoni 2. issiqlik elektr stansiyalari – issiqlik elektr markazlari (ies) bunday turdagi elektrostansiyalar sanoat korxonalari, shaharlar va yirik ob’ektlarni, markazlashgan holda elektr energiyasi va issiqlik bilan ta’minlashga xizmat qiladi. tuzilishiga qaraganda kes ga o‘xshab ketuvchi issiqlik elektrostansiyalari: bug‘ trubinalarida foydalanib bo‘lingan issiqlik energiyasidan sanoat ishlab chiqarishida, aholi …
