1 / 76

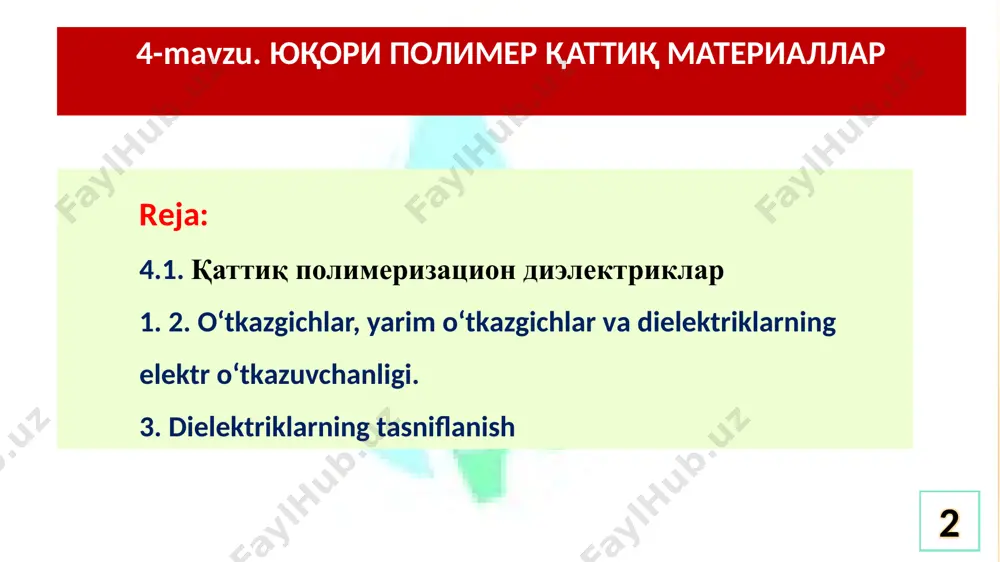

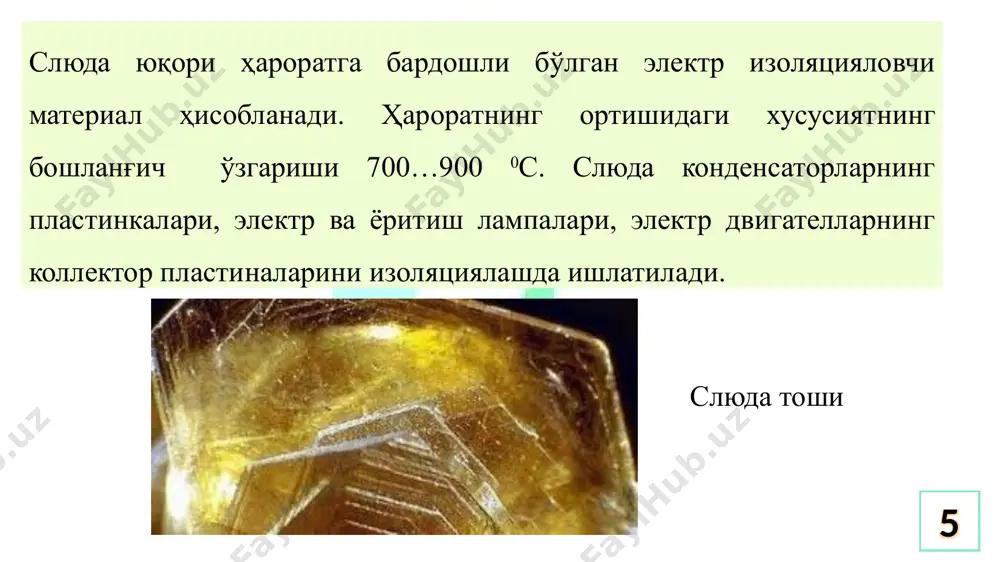

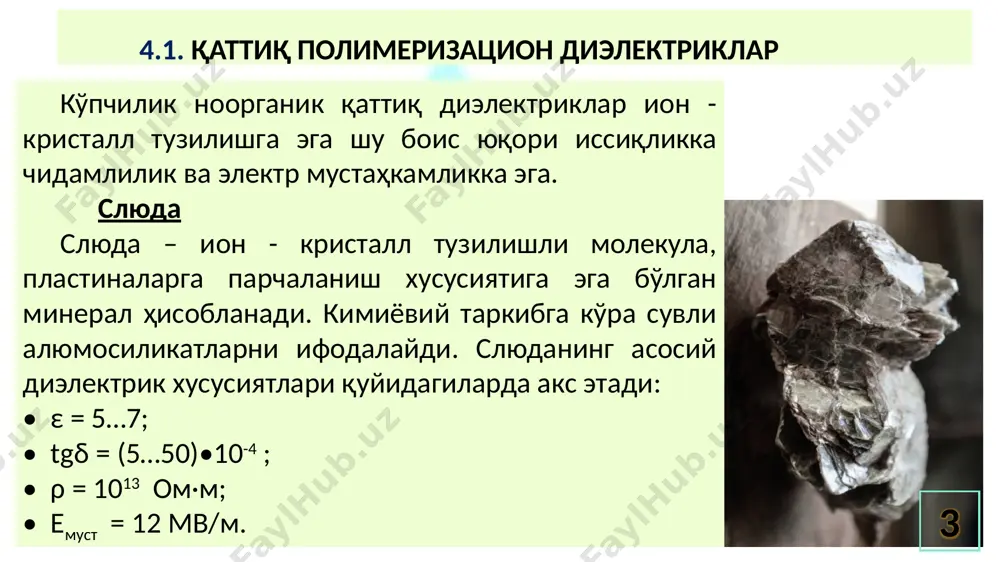

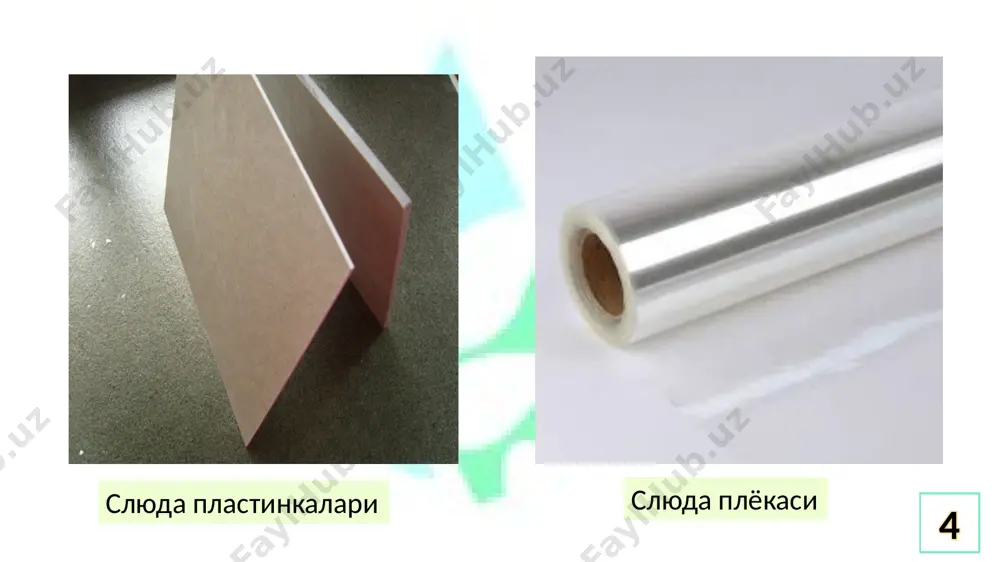

презентация powerpoint «elektr ta’minoni va qayta tiklanuvchan energiya manbalari» kafеdrasi dotsenti toshpo’latov nusratillo telmanovich юқори полимер қаттиқ материаллар mavzu 04 elektrotexnik materiallar fan: юқори полимер қаттиқ материаллар 1 rеja: 4.1. қаттиқ полимеризацион диэлектриклар 1. 2. o‘tkаzgichlаr, yarim o‘tkаzgichlаr vа dielеktriklаrning elеktr o‘tkаzuvchаnligi. 3. dielektriklarning tasniflanish 2 4-mavzu. юқори полимер қаттиқ материаллар 4.1. қаттиқ полимеризацион диэлектриклар кўпчилик ноорганик қаттиқ диэлектриклар ион - кристалл тузилишга эга шу боис юқори иссиқликка чидамлилик ва электр мустаҳкамликка эга. слюда слюда – ион - кристалл тузилишли молекула, пластиналарга парчаланиш хусусиятига эга бўлган минерал ҳисобланади. кимиёвий таркибга кўра сувли алюмосиликатларни ифодалайди. слюданинг асосий диэлектрик хусусиятлари қуйидагиларда акс этади: • ε = 5…7; • tgδ = (5…50)•10-4 ; • ρ = 1013 ом·м; • емуст = 12 мв/м. 3 слюда пластинкалари слюда плёкаси 4 слюда юқори ҳароратга бардошли бўлган электр изоляцияловчи материал ҳисобланади. ҳароратнинг ортишидаги хусусиятнинг бошланғич ўзгариши 700…900 0с. слюда конденсаторларнинг пластинкалари, электр ва ёритиш лампалари, электр …

2 / 76

мшаш оралиғи дейилади ва бунда шиша юмшайди ва пластик хусусиятини намоён этади. юмшаш оралиғининг қанчалик кенглиги шишанинг шунчалик кўп технологик ишлов берилганлигидан далолат беради. 8 маҳсулотга шакл бериш уни пуфлаш (ҳаво юбориш), марказдан қочма қуйиш, сўриш, пресслаш, прокатлаш, қуйиш ва шунга ўхшаган усуллар орқали бажарилади. маҳсулотнинг ички мустаҳкалигини ошириш учун тоблаш амалиёти ҳам бажарилади. тоблашда маҳсулот 300…400 0с гача қиздирилади ва аста секинлик билан совутилади. 9 силикат шишалар гуруҳи: ишқорли шишалар – бунга кўпчилик оддий шишалар киради ва уларда шишанинг юмшаш оралиғини пасайтирувчи шиша ҳосил қилувчи оксидлардан ташқари, ишқорий металлар (na2o, k2o) ҳам иштирок этади. улар паст электрик, иссиқликка чидамлилик хусусиялари билан бирга енгил ишлов бериш хассаларига эга бўлади; силикатли ишкорли шишалар 10 ишқорсиз шишалар – металл оксидларининг ишқорларига эга эмас. мазкур гуруҳга мансуб бўлган шишалар жуда катта иссиқликка чидамлилик ва электр мустаҳкамликка эга; оғир металарнинг ишқорларига (pbo, bao ва бошқ.) эга бўлган шишалар, махсус ишлов беришни талаб этади, элект …

3 / 76

сосий микро таркибини кремний кислород тетраэрлари [sio 4 ]4- ташкил этади 4.1 – расм. 14 4.1 - расм. кремний кислородли тетроэдрлардан [sio 4 ]4- ташкил топган кварц шишасининг микротаркиби. кремний кислородли тетроэдрлар ўзаро кислород ионлари орқали боғланиб, яхлит уч ўлчамли тўрни ҳосил қилади. умуман олганда кварц шишасини ноорганик бўшлиқли полимер сифатида тасавур қилиш мумкин. 15 кварц шишасининг хусусиятлари: юқори механик хусусиятлари (σсиқ = 2500 мпа, σчўз = 60 мпа, бошқа шишаларданга нисбаттан 4-5 марта юқори), юқори ҳароратга чидамлилик (1000°с гача); паст ҳароратдаги чизиқли кенгайиш коэффициенти (αl=0,01•10-6 к-1), юқори кимёвий инертлик (ҳаракатсизлик); ультрафиолет, кўриш ва инфрақизил спректр ҳудудида λ = 4 мкм юқори шаффофлик, радиошаффофлик; 16 кварц шишаси техниканинг кўпчилик соҳаларида ўз ўрнини топган: ундан лаборатория идишлари (реакторлар, оловда ишлатиладиган идишлар, ампулалар ва ҳ.к лар), оптик линзалар, призмалар, ультрафиолет нурлатувчи лампаларнинг колбалари, частотани стабилловчи қурилмалар ва ҳ.к. лар ясалади. 17 шишаларнинг фойдаланилиши: электровакуумли шиша – электровакуум асбобларнинг шиша кобалари, балонлари ва …

4 / 76

шишалар бўлиб унга махсус ранг бериш учун cao - кўк, cr2o3 – яшил, mno2 - бинафша ва жигарранг, uo3 - сариқ рангни олиб ёруғлик фильтрлари ва сирланган юзаларни ҳосил қилинади. 20 лазер шишалари қаттиқ лазерларнинг ишчи юзаси сифатида фойдаланилади. нурланиш маркази бўлиб шаффоф диэлектрик юзада тенг тақсимланган актив ионлардан фойдаланилади. кўпчилик ҳолатларда барит крони (сариқ минераль бўёқ) (bao-k2o-sio2) билан бирга неодимнинг актив ионлари nd3+ ишлатилади. лазер шишаларнинг монокристалл шишаларга нисбаттан устунлиги – оптик бир хиллилиги, хусусиятининг изотроплилиги, ишлов беришда юқори натижага эга бўлиш хусусиятининг мавжудлиги, паст иссиқлик ўтказувчанлиги юқори қувват импульсларини ҳосил қилиш имконини беради. 21 шиша толасини, шишанинг эритилган массасидан майда (d = 4...7 мкм) тешиклардан иборат бўлган филтр орқали сўриб олиб, тезда уни барабанга ўраш усули орқали олинади. шиша толасидан текстил технологияси асосида махсус ленталар ва матолар ва шлангалар тўқилади. шиша толали изоляциянинг иссиқлика чидамлилиги, мутаҳкам ва пишиқлиги, оз миқдордаги намланувчанлиги ва жуда яхши изоляциялаш қобилияти унинг устун …

5 / 76

тади. 24 ситаллар. ситаллар – шиша кристалл материаллар бўлиб, шишани кристаллаштиришни жадаллаштириш йўли билан олинади. кристаллатиришни катализлаш мақсадида шиша массасига органик эрувчан аралашмалар ёки енгил кристалланувчи материаллар киритилади. буларга tio2, fes, b2o3, cr2o3, v2o5, фторидлар ва ишқорларнинг фосфатлари ва ишқорий ер металлари киради. ситалларни олиш технологияси қуйидагилардан ташкил топади: 1. маҳсулотни шиша массасида оддий шишани олиш каби усулдан фойдаланиш. 2. кристалланиш фазасидаги маҳсулотни олиш учун шиша массасини 500...700°с да тоблаш. 3. кристалланиш фазасини ўстириш учун 900...1000°с да шаша массасини тоблаш. кристалланиш марказларини шакллантириш термоситаллар ва фотоситаллар усулига бўлинади. термоситалларда кристалланиш фазаси икки карра тоблаш жараёнида юзага келади. фотоситалларда кристалланиш марказларини ҳосил қилишда шиша массасига au, ag, pt ёки cu элементлари қўшилади. кристалланиш жараёни ультрабинафша нурлатиш остида олиб борилади. ситалларнинг таркиби 0,1...1 мкм ўлчамли майда аралашмалар ва тартибсиз йўналтирилган (60...95% кристаллик фазасидаги) кристаллар, ўлчамлари 5...40% аморф фазасидаги қолдиқ шиша аралашмаларидан ташкил топади. тузилиши бўйича ситаллар шиша ва керамика орасидаги ўринни эгаллайди. …
