1 / 7

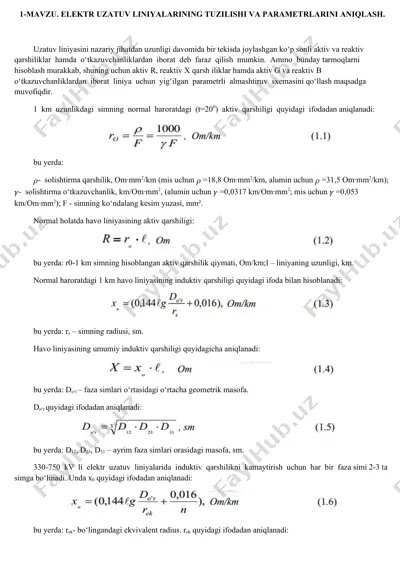

1-mavzu. elektr uzatuv liniyalarining tuzilishi va parametrlarini aniqlash. uzatuv liniyasini nazariy jihatdan uzunligi davomida bir tekisda joylashgan ko‘p sonli aktiv va reaktiv qarshiliklar hamda o‘tkazuvchanliklardan iborat deb faraz qilish mumkin. ammo bunday tarmoqlarni hisoblash murakkab, shuning uchun aktiv r, reaktiv x qarsh iliklar hamda aktiv g va reaktiv b o‘tkazuvchanliklardan iborat liniya uchun yig‘ilgan parametrli almashtiruv sxemasini qo‘llash maqsadga muvofiqdir. 1 km uzunlikdagi simning normal haroratdagi (t=200) aktiv qarshiligi quyidagi ifodadan aniqlanadi: bu yerda: - solishtirma qarshilik, om∙mm2/km (mis uchun =18,8 om∙mm2/km, alumin uchun =31,5 om∙mm2/km); - solishtirma o‘tkazuvchanlik, km/om∙mm2, (alumin uchun =0,0317 km/om∙mm2; mis uchun =0,053 km/om∙mm2); f - simning ko‘ndalang kesim yuzasi, mm². normal holatda havo liniyasining aktiv qarshiligi: bu yerda: r0-1 km simning hisoblangan aktiv qarshilik qiymati, om/km;l – liniyaning uzunligi, km. normal haroratdagi 1 km havo liniyasining induktiv qarshiligi quyidagi ifoda bilan hisoblanadi: bu yerda: rs – simning radiusi, sm. havo liniyasining umumiy induktiv qarshiligi quyidagicha …

2 / 7

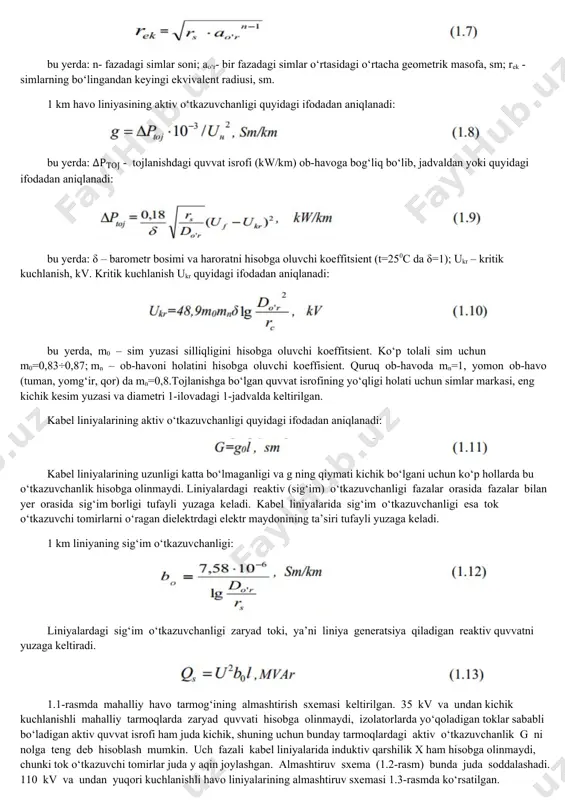

i hisobga oluvchi koeffitsient (t=250c da δ=1); ukr – kritik kuchlanish, kv. kritik kuchlanish ukr quyidagi ifodadan aniqlanadi: bu yerda, m0 – sim yuzasi silliqligini hisobga oluvchi koeffitsient. ko‘p tolali sim uchun m0=0,83÷0,87; mn – ob-havoni holatini hisobga oluvchi koeffisient. quruq ob-havoda mn=1, yomon ob-havo (tuman, yomg‘ir, qor) da mn=0,8.tojlanishga bo‘lgan quvvat isrofining yo‘qligi holati uchun simlar markasi, eng kichik kesim yuzasi va diametri 1-ilovadagi 1-jadvalda keltirilgan. kabel liniyalarining aktiv o‘tkazuvchanligi quyidagi ifodadan aniqlanadi: kabel liniyalarining uzunligi katta bo‘lmaganligi va g ning qiymati kichik bo‘lgani uchun ko‘p hollarda bu o‘tkazuvchanlik hisobga olinmaydi. liniyalardagi reaktiv (sig‘im) o‘tkazuvchanligi fazalar orasida fazalar bilan yer orasida sig‘im borligi tufayli yuzaga keladi. kabel liniyalarida sig‘im o‘tkazuvchanligi esa tok o‘tkazuvchi tomirlarni o‘ragan dielektrdagi elektr maydonining ta’siri tufayli yuzaga keladi. 1 km liniyaning sig‘im o‘tkazuvchanligi: liniyalardagi sig‘im o‘tkazuvchanligi zaryad toki, ya’ni liniya generatsiya qiladigan reaktiv quvvatni yuzaga keltiradi. 1.1-rasmda mahalliy havo tarmog‘ining almashtirish sxemasi keltirilgan. 35 kv …

3 / 7

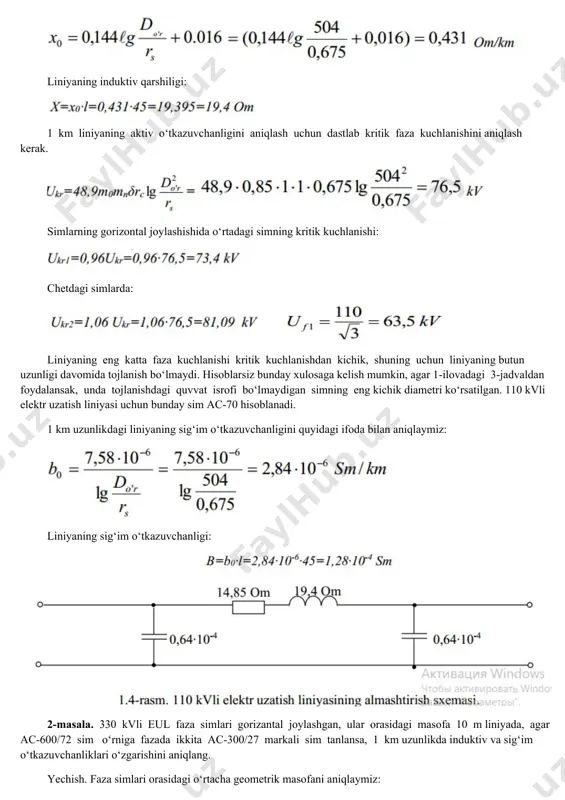

an as-95 simlardan tayyorlangan 110 kv li elektr uzatuv liniyasining almashtirish sxemasi parametrlarini aniqlang. simlarni tayanchlarda osilishi gorizontal, faza simlari orasidagi masofa - 4 m, liniyada transpozitsiya amalga oshirilgan. yechish. alumin uchun ρ= 31,5 om∙mm2/km va γ= 0,0317 km/om∙mm2 ekanligini hisobga olib, 1 km liniyaning aktiv qarshiligini aniqlaymiz. unda: liniyaning aktiv qarshiligi: simlar orasidagi o‘rtacha geometrik masofani hisobga olib, 1 km liniyaning induktiv qarshiligini hisoblaymiz. ac-95 simning diametrini 1-ilovadagi 1-jadvaldan (2rs=13,5mm) aniqlaymiz. unda: liniyaning induktiv qarshiligi: 1 km liniyaning aktiv o‘tkazuvchanligini aniqlash uchun dastlab kritik faza kuchlanishini aniqlash kerak. simlarning gorizontal joylashishida o‘rtadagi simning kritik kuchlanishi: chetdagi simlarda: liniyaning eng katta faza kuchlanishi kritik kuchlanishdan kichik, shuning uchun liniyaning butun uzunligi davomida tojlanish bo‘lmaydi. hisoblarsiz bunday xulosaga kelish mumkin, agar 1-ilovadagi 3-jadvaldan foydalansak, unda tojlanishdagi quvvat isrofi bo‘lmaydigan simning eng kichik diametri ko‘rsatilgan. 110 kvli elektr uzatish liniyasi uchun bunday sim ac-70 hisoblanadi. 1 km uzunlikdagi liniyaning sig‘im o‘tkazuvchanligini quyidagi …

4 / 7

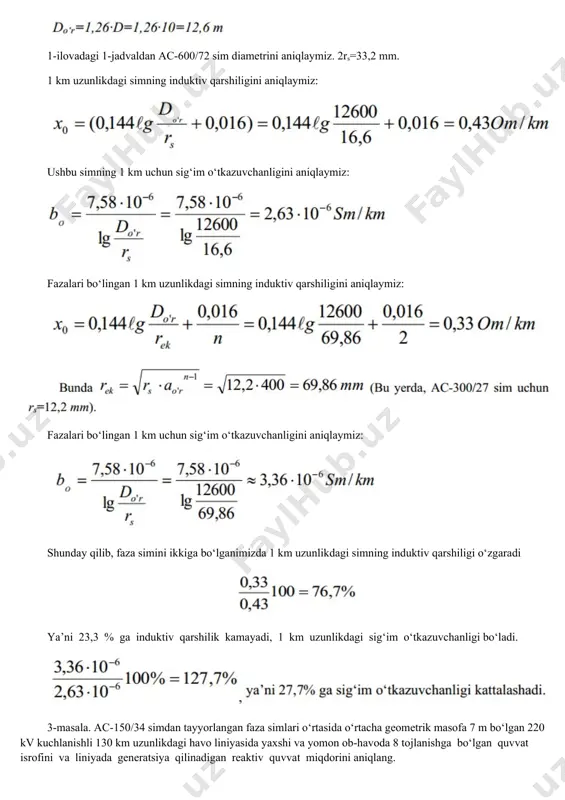

ilib, faza simini ikkiga bo‘lganimizda 1 km uzunlikdagi simning induktiv qarshiligi o‘zgaradi ya’ni 23,3 % ga induktiv qarshilik kamayadi, 1 km uzunlikdagi sig‘im o‘tkazuvchanligi bo‘ladi. 3-masala. ac-150/34 simdan tayyorlangan faza simlari o‘rtasida o‘rtacha geometrik masofa 7 m bo‘lgan 220 kv kuchlanishli 130 km uzunlikdagi havo liniyasida yaxshi va yomon ob-havoda 8 tojlanishga bo‘lgan quvvat isrofini va liniyada generatsiya qilinadigan reaktiv quvvat miqdorini aniqlang. yechish. tojlanishga bo‘lgan quvvat isrofini aniqlaymiz. 1-ilovadagi 1-jadvaldan ac-150/34, 2rs=17,5 mm da yaxshi ob-havo-da b=1, ms=1 va kritik faza kuchlanishi. yomon ob-havoda b=0,9; ms=0,8. yaxshi ob-havoda 1 km uzunlikdagi liniyaning quvvat isrofi: yomon ob-havoda liniyadagi quvvat isrofi: yaxshi ob-havoda liniyadagi quvvat isrofi: hisoblar shuni ko‘rsatadiki, ac-150/34 (ds=17,5mm) simni 220 kvli liniyalarda quvvat isrofi katta bo‘lganligi sababli ishlatishga ruxsat etilmaydi, chunki yaxshi ob-havoda isrof bo‘lmasligi kerak. 1 km uzunlikdagi liniyaning sig‘im o‘tkazuvchanligini aniqlaymiz: liniya generatsiya qiladigan reaktiv quvvat: mustaqil yechish uchun misollar 1-misol. 220 kv li 150 km …

5 / 7

km. 4-misol. 110 kv li 85 km uzunlikdagi as-95 simdan tayyorlangan liniyaning almashtirish sxemasini tuzing va parametrlarini aniqlang. liniyada faza simlari gorizantal joylashgan va ular orasidagi masofa 5 m. 5-misol. ack-95 simdan tayyorlangan 110 kv li liniya qarshiligi zl=15,51 om. agar do‘r=5m bo‘lsa, liniya uzunligini aniqlang. 6-misol. uzunligi 15 km bo‘lgan ac-70 simdan tayyorlangan ikki tizimli havo liniyasining almashtirish sxemasini tuzing va parametrlarini aniqlang. liniya simlari orasidagi masofa 1 m, liniya parallel ishlaydi. bir tayanchda joylashgan simlarning o‘zaro ta’sirini hisobga olmang. 7-misol. 6 kv li 5 km uzunlikdagi ac-50 simdan tayyorlangan eulning parametrlarini aniqlang. liniya simlari gorizantal joylashgan, ular orasidagi masofa 1,2 m. 8-misol. 380/220 v li yoritgich liniyasining almashtirish sxemasini tuzing. taqsimlash punkitini ta’minlovchi 25 m uzunlikdagi liniya 4 tomirli 50 mm2 kesim yuzali kabeldan tayyorlangan, 5 ta taqsimlash punkitidan ketayotgan 40 m uzunlikdagi bir fazali liniyalar 6 mm2 kesim yuzali simdan tayyorlangan. faza va nol sim orasidagi masofa …
