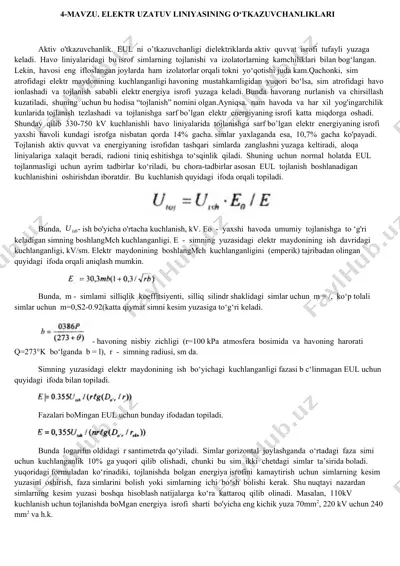

4-mavzu. elektr uzatuv liniyasining o‘tkazuvchanliklari aktiv o'tkazuvchanlik. eul ni o’tkazuvchanligi dielektriklarda aktiv quvvat isrofi tufayli yuzaga keladi. havo liniyalaridagi bu isrof simlarning tojlanishi va izolatorlarning kamchiliklari bilan bog‘langan. lekin, havosi eng ifloslangan joylarda ham izolatorlar orqali tokni yo‘qotishi juda kam.qachonki, sim atrofidagi elektr maydonining kuchlanganligi havoning mustahkamligidan yuqori bo‘lsa, sim atrofidagi havo ionlashadi va tojlanish sababli elektr energiya isrofi yuzaga keladi. bunda havorang nurlanish va chirsillash kuzatiladi, shuning uchun bu hodisa “tojlanish” nomini olgan.ayniqsa. nam havoda va har xil yog'ingarchilik kunlarida tojlanish tezlashadi va tojlanishga sarf bo’lgan elektr energiyaning isrofi katta miqdorga oshadi. shunday qilib 330-750 kv kuchlanishli havo liniyalarida tojlanishga sarf bo’lgan elektr energiyaning isrofi yaxshi havoli kundagi isrofga nisbatan qorda 14% gacha. simlar yaxlaganda esa, 10,7% gacha ko'payadi. tojlanish aktiv quvvat va energiyaning isrofidan tashqari simlarda zanglashni yuzaga keltiradi, aloqa liniyalariga xalaqit beradi, radioni tiniq eshitishga to‘sqinlik qiladi. shuning uchun normal holatda eul tojlanmasligi uchun ayrim tadbirlar ko‘riladi, …

2 / 4

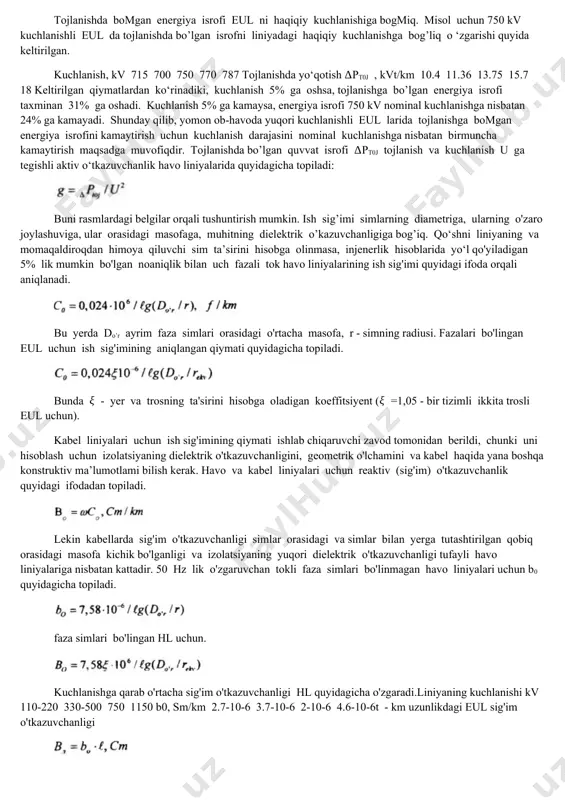

bo‘lganda b = l), r - simning radiusi, sm da. simning yuzasidagi elektr maydonining ish bo‘yichagi kuchlanganligi fazasi b c‘linmagan eul uchun quyidagi ifoda bilan topiladi. fazalari bomingan eul uchun bunday ifodadan topiladi. bunda logarifm oldidagi r santimetrda qo‘yiladi. simlar gorizontal joylashganda o‘rtadagi faza simi uchun kuchlanganlik 10% ga yuqori qilib olishadi, chunki bu sim ikki chetdagi simlar ta’sirida boladi. yuqoridagi formuladan ko‘rinadiki, tojlanishda bolgan energiya isrofini kamaytirish uchun simlarning kesim yuzasini oshirish, faza simlarini bolish yoki simlarning ichi bo‘sh bolishi kerak. shu nuqtayi nazardan simlarning kesim yuzasi boshqa hisoblash natijalarga ko‘ra kattaroq qilib olinadi. masalan, 110kv kuchlanish uchun tojlanishda bomgan energiya isrofi sharti bo'yicha eng kichik yuza 70mm2, 220 kv uchun 240 mm2 va h.k. tojlanishda bomgan energiya isrofi eul ni haqiqiy kuchlanishiga bogmiq. misol uchun 750 kv kuchlanishli eul da tojlanishda bo’lgan isrofni liniyadagi haqiqiy kuchlanishga bog’liq o ‘zgarishi quyida keltirilgan. kuchlanish, kv 715 700 750 770 787 …

3 / 4

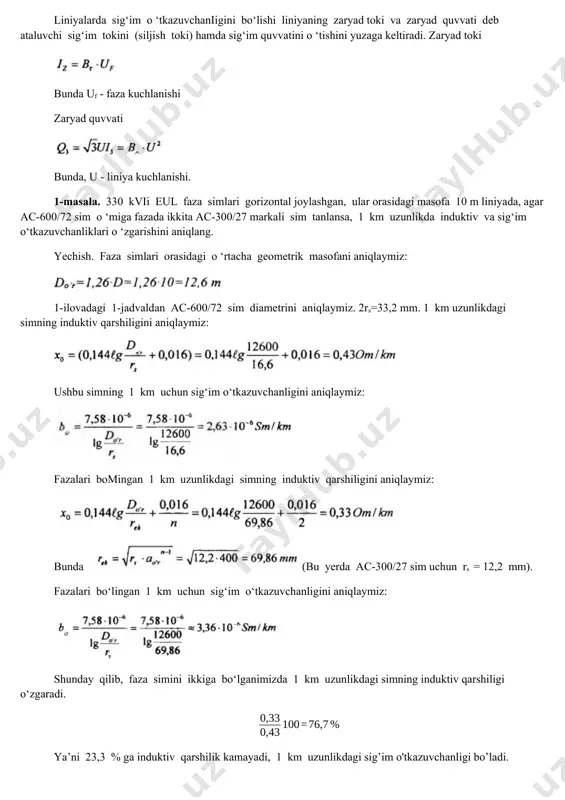

bga olinmasa, injenerlik hisoblarida yo‘l qo'yiladigan 5% lik mumkin bo'lgan noaniqlik bilan uch fazali tok havo liniyalarining ish sig'imi quyidagi ifoda orqali aniqlanadi. bu yerda do’r ayrim faza simlari orasidagi o'rtacha masofa, r - simning radiusi. fazalari bo'lingan eul uchun ish sig'imining aniqlangan qiymati quyidagicha topiladi. bunda - yer va trosning ta'sirini hisobga oladigan koeffitsiyent ( =1,05 - bir tizimli ikkita trosli eul uchun). kabel liniyalari uchun ish sig'imining qiymati ishlab chiqaruvchi zavod tomonidan berildi, chunki uni hisoblash uchun izolatsiyaning dielektrik o'tkazuvchanligini, geometrik o'lchamini va kabel haqida yana boshqa konstruktiv ma’lumotlami bilish kerak. havo va kabel liniyalari uchun reaktiv (sig'im) o'tkazuvchanlik quyidagi ifodadan topiladi. lekin kabellarda sig'im o'tkazuvchanligi simlar orasidagi va simlar bilan yerga tutashtirilgan qobiq orasidagi masofa kichik bo'lganligi va izolatsiyaning yuqori dielektrik o'tkazuvchanligi tufayli havo liniyalariga nisbatan kattadir. 50 hz lik o'zgaruvchan tokli faza simlari bo'linmagan havo liniyalari uchun b0 quyidagicha topiladi. faza simlari bo'lingan hl uchun. kuchlanishga …

4 / 4

c-600/72 sim diametrini aniqlaymiz. 2rs=33,2 mm. 1 km uzunlikdagi simning induktiv qarshiligini aniqlaymiz: ushbu simning 1 km uchun sig‘im o‘tkazuvchanligini aniqlaymiz: fazalari bomingan 1 km uzunlikdagi simning induktiv qarshiligini aniqlaymiz: bunda (bu yerda ac-300/27 sim uchun rs = 12,2 mm). fazalari bo‘lingan 1 km uchun sig‘im o‘tkazuvchanligini aniqlaymiz: shunday qilib, faza simini ikkiga bo‘lganimizda 1 km uzunlikdagi simning induktiv qarshiligi o‘zgaradi. ya’ni 23,3 % ga induktiv qarshilik kamayadi, 1 km uzunlikdagi sig’im o'tkazuvchanligi bo’ladi. ya’ni 27,7% ga sig‘im о‘tkazuvchanligi kattalashadi. mustaqil yechish uchun masalalar 1-masala. 220 kvii eul faza simlari gorizontal joylashgan, ular orasidagi masofa 100 m liniyada, agar ac-600/72 sim o‘rniga fazada ikkita ac-300/27 markali sim tanlansa, 1 km uzunlikda induktiv va sig‘im o‘tkazuvchanliklari o ‘zgarishini aniqlang. image7.emf image8.emf image9.emf image10.emf image11.emf image12.emf image13.emf image14.emf image15.emf image16.emf image17.emf image18.emf image19.emf image20.emf image21.emf image1.emf image2.emf image3.emf image4.emf image5.emf image6.emf
