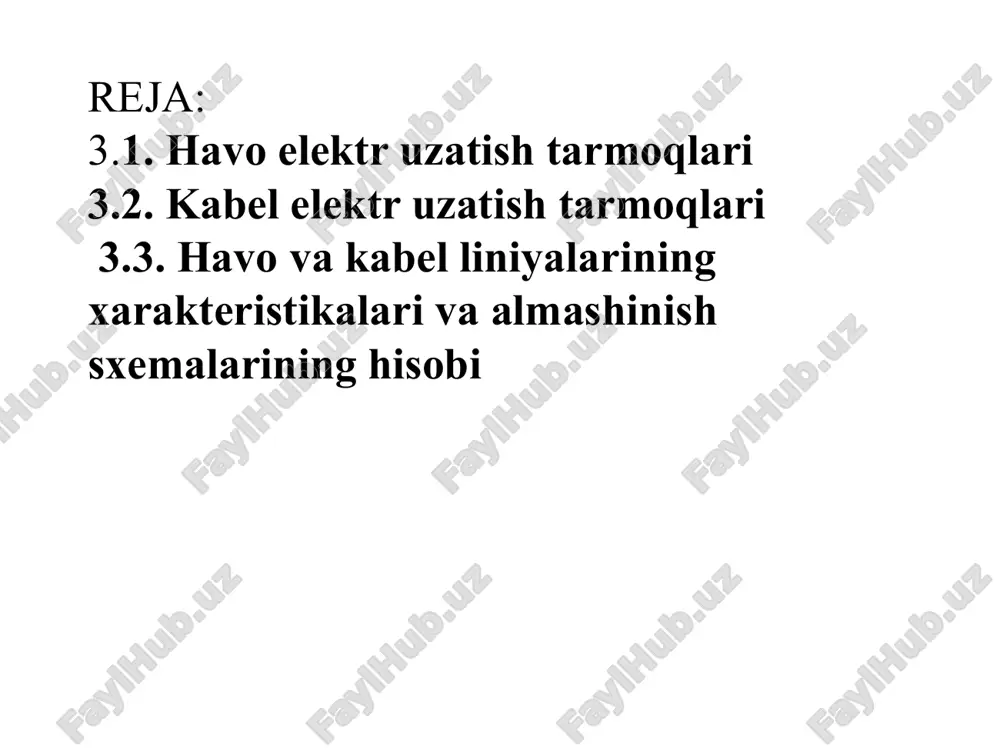

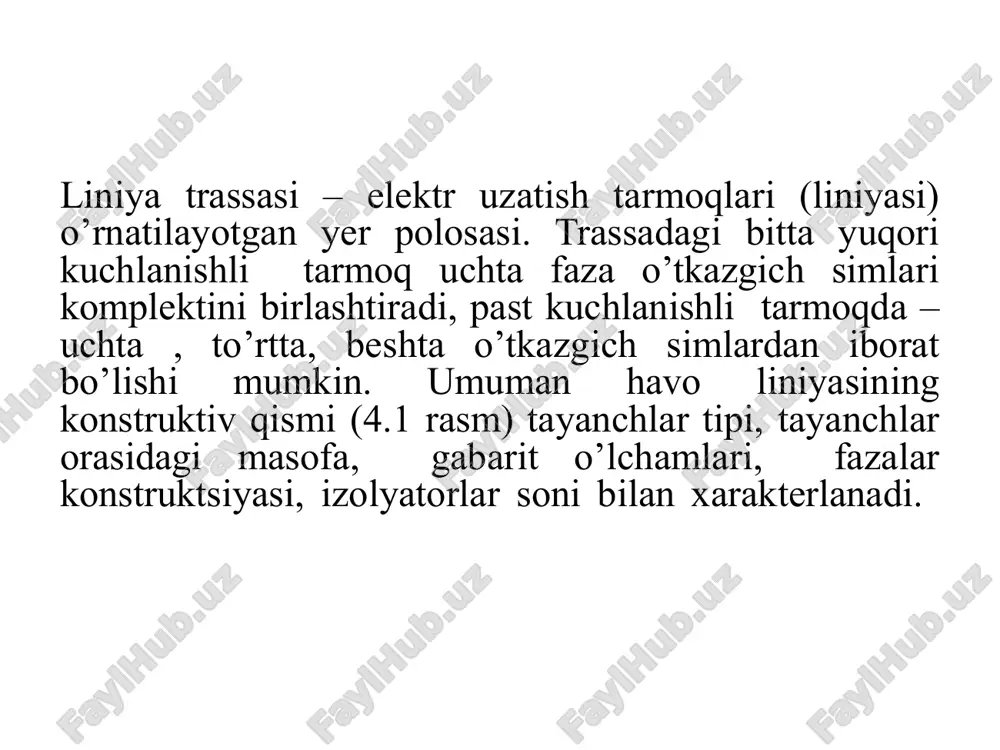

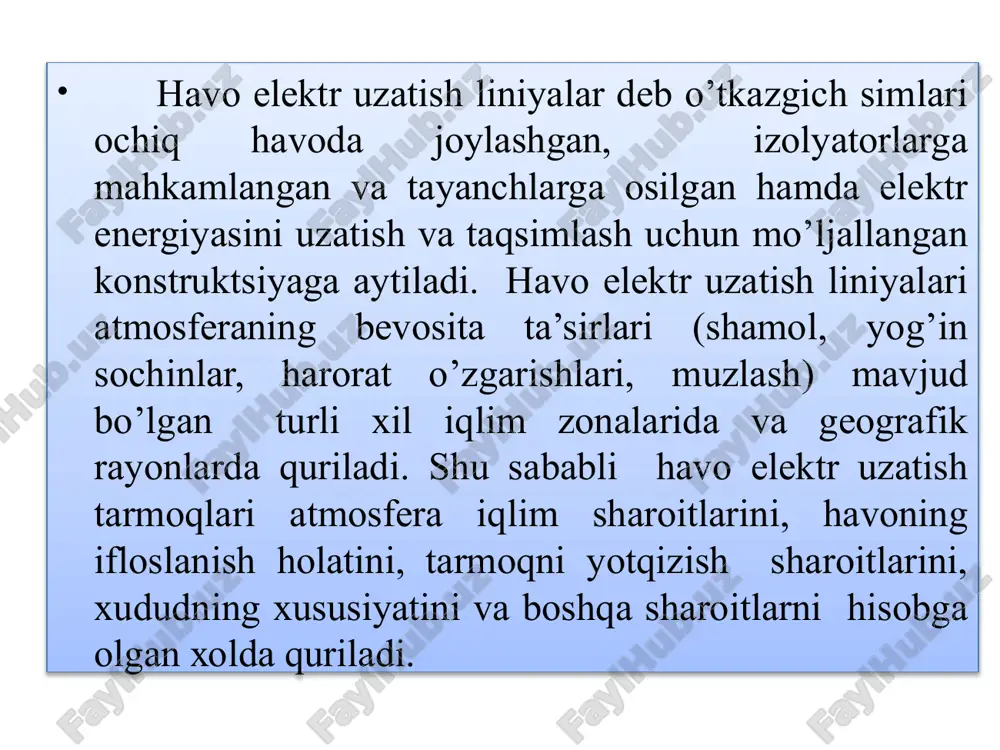

elekt yuklamalarni hisoblash usullarining tasnifi raxmatov abdugani djumabekovich etvaqtem kafedrasi dotsenti 11 mavzu: 11- ma’ruza. elektr uzatish tarmoqlarining konstruktiv ishlanishi va kattaliklari. fan: elektr energiyasini ishlab chiqarish, uzatish va taqsimlash 1 reja: 3.1. havo elektr uzatish tarmoqlari 3.2. kabel elektr uzatish tarmoqlari 3.3. havo va kabel liniyalarining xarakteristikalari va almashinish sxemalarining hisobi havo elektr uzatish liniyalar deb o’tkazgich simlari ochiq havoda joylashgan, izolyatorlarga mahkamlangan va tayanchlarga osilgan hamda elektr energiyasini uzatish va taqsimlash uchun mo’ljallangan konstruktsiyaga aytiladi. havo elektr uzatish liniyalari atmosferaning bevosita ta’sirlari (shamol, yog’in sochinlar, harorat o’zgarishlari, muzlash) mavjud bo’lgan turli xil iqlim zonalarida va geografik rayonlarda quriladi. shu sababli havo elektr uzatish tarmoqlari atmosfera iqlim sharoitlarini, havoning ifloslanish holatini, tarmoqni yotqizish sharoitlarini, xududning xususiyatini va boshqa sharoitlarni hisobga olgan xolda quriladi. liniya trassasi – elektr uzatish tarmoqlari (liniyasi) o’rnatilayotgan yer polosasi. trassadagi bitta yuqori kuchlanishli tarmoq uchta faza o’tkazgich simlari komplektini birlashtiradi, past kuchlanishli tarmoqda – uchta …

2 / 40

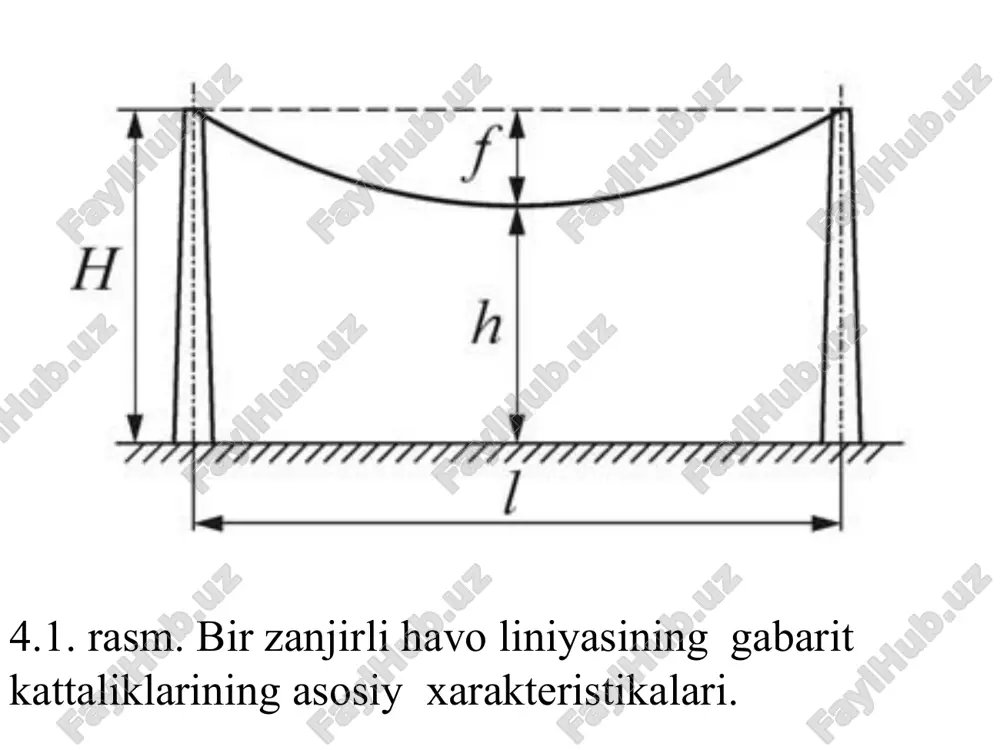

chlar va izolyatorlar soni kamayadi. liniya gabariti – elektr tarmoq o’tkazgich simlarining eng pastki nuqtasidan yergacha bo’lgan masofa. havo liniyasining gabariti suv, yo’l polotnasida harakatlanayotgan odamlar va texnikaning xavfsiz harakatlanishi ta’minlanishi lozim. havo liniyasining gabariti nominal kuchlanishga va xudud sharoitlariga bog’liq bo’ladi (aholi turar joylari, aholi turar joylari bo’lmagan joylar). havo elektr uzatish tarmoqlarining tayanchlari o’tkazgich simlarini yer sathidan, suvdan, biror injener konstruktsiyalardan etarli masofada, xavfsiz balandlikda ushlab turish uchun xizmat qiladi. tayanchlarda yana (kuchlanish 110 kv dan yuqori bo’lganida) tarmoqni yashinning to’g’ridan-to’g’ri urilishidan va bunda hosil bo’ladigan o’takuchlanishlardan ximoya qilish uchun po’lat trosslar tortiladi. tayanchlarning tiplari va konstruktsiyalari turlicha bo’ladi. vazifasiga va havo elektr uzatish tarmoqlari trassasida joylashishiga ko’ra tayanchlar oraliq va anker bo’lishi mumkin. 4.2. rasm. o’tkazgich simlar va troslarning tayanchlarda joylashishi: a, b, v – uchburchak shaklda; g,d–faza simlari gorizontal joylashgan; a-yog’och tayanch, b,v,g-temir beton tayanchlar, d-metall tayanch simlarga mexanik mustahkamlik va egiluvchanlik berish uchun ko’p tolali …

3 / 40

– g’ovak po’latli alyuminiy simlar markasida alyuminiy va po’lat simlarning kesimi alohida ko’rsatiladi. masalan as70/11bo’lsa, alyuminiy simlar 70 mm2 va po’lat simlarning kesimi 11 mm2 bo’ladi. simlar korroziyaga qarshi qoplamali yoki o’zagi to’ldiruvchili bo’lishi mumkin, masalan asks, askp, ask – xuddi as simday faqat o’zagi plenka bilan qoplangan. izolyatsiyalanmagan o’tkazgich simlarning ko’ndalang kesim yuzalari standart bilan aniqlangan (16, 25, 35,50,70,95, 120, 150, 185, 240, 300...800 mm2). o’tkazgich sim materiali sarfini oshirmasdan sim diametrini oshirish uchun g’ovak simlar yoki to’ldirgichli simlar qo’llaniladi 4.8 rasm. o’zini tutib turuvchi izolyatsiyali simning konstruktiv bajarilishi. kuchlanishi 0,38–10 kv bo’lgan havo elektr uzatish tarmoqlarida o’zini ko’tarib turuvchi izolyatsiyali simlar ko’pincha qo’llanilmoqda. 380/220 v kuchlanishli tarmoqlarda faza o’tkazgich simlari izolyatsiyali bo’ladi, nol sim esa izolyatsiyalanmagan bo’ladi. izolyatsiyalangan faza simlari ko’tarib turuvchi nol sim atrofiga o’ralgan bo’ladi havo tarmoqlarining izolyatorlari: a – 6–10 kv li shtirli; b – osma; v – 35 kv li shtirli; g – sterjenli …

4 / 40

l; g – estakada; kabelning marka va belgilanishida uning konstruktsiyasi, nominal kuchlanishi, tola simlarining soni va kesim yuzasi haqidagi ma’lumotlar ko’rsatiladi. kuchlanishi 1 kv gacha bo’lgan to’rt tolali kabellarning to’rtinchi tolasining (nol sim) kesim yuzasi faza simlarining kesim yuzasidan ko’ra kichikroq bo’ladi. masalan, kabel vpg-1–3×35+1×25 – kabel uchta 35 mm2 kesim yuzali va to’rtinchi tolasining kesimi 25 mm2 bo’lgan mis simli , polietilen (p) izolyatsyali 1 kv kuchlanishli, polixlorvinil qoplamali (v), bron qoplamasi bo’lmagan, tashqi ximoya qobiqsiz, (g) –kabelga mexanik ta’sir bo’lmagan xolda bino ichki qismida, kabel kanalida, tunnellarda yotqizishga mo’ljallangan kabel; aosb-35–3×70 markali kabel – kesimi 70 mm2 bo’lgan uchta alyuminiy tolali kabel (a), izolyatsiyasi 35 kv kuchlanishga mo’ljallangan, har bir tolasi alohida osvintsovka qilingan (o), qo’rg’oshin qoplamali (s), po’lat tasmalar bilan o’ralgan bronya qoplamali (b), tashqi ximoya qoplamali – erda transheyada yotqizishga mo’ljallangan kabel; osb-35–3×70 markali kabel – xuddi yuqoridagidek kabel, faqat mis simli. 4.13 rasm. kuch kabellari: …

5 / 40

ning oxirini mustahkamlovchi muftalar: a – farfor izolyatorli tashqi qurilma; b – tashqarida o’rnatiladigan plastmassa izolyatsiyali konstruktsiya; v – ichki tarmoqlarda quruq mahkamlanuvchi kabel oxiri. kuchlanishi 10 kv va undan past bo’lgan, plastmassa izolyatsiyali, binolar ichida o’rnatiladigan kabellar uchun quruq bo’laklagichlar qo’llaniladi. (4.15, v -rasm). kabelning bir biridan ajratilgan faza simlari 3 yopishqoq polixlorvinil lenta 5 bilan mahkam o’raladi va ustidan laklanadi; kabelning oxiri kabellar uchun ishlatiladigan massa 7 va va kabel qoplamalarini 2 ustini yopuvchi izolyatsiyalovchi perchatka 1 bilan germetiklanadi, perchatka oxiri va sim tolalari qo’shimcha zichlanadi polixlorvinil lenta bilan 5 yaxshilab o’raladi, oxirgi o’rama ochilib ketmasligi uchun o’ramaning oxiri shpagat 6 vositasida fiksatsiya qilib bandajlanadi. 3. havo va kabel liniyalarining xrakteristikalari va almashinish sxemalarining hisobi 4.16 -rasm. eutning jamlangan parametrli almashinish sxemalari:a – t-shaklli; b – p- shaklli elektr uzatish liniyasining faza parametrlarining liniya uzunligi bo’ylab bir tekis taqsimlangan va jamlangan parametrlari bo’lganligi to’g’risidagi yo’l qo’yilishi elektr uzatish …
