1 / 11

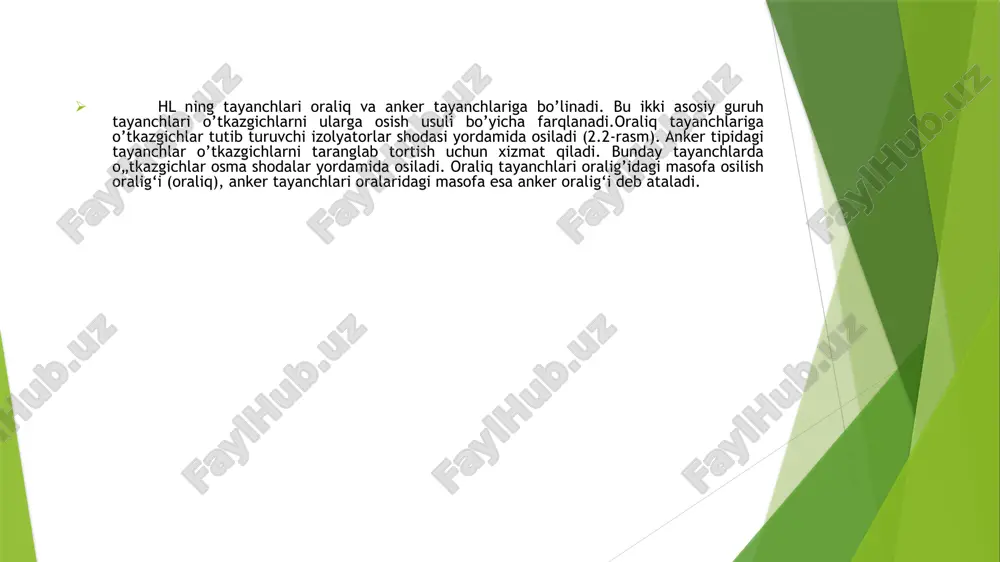

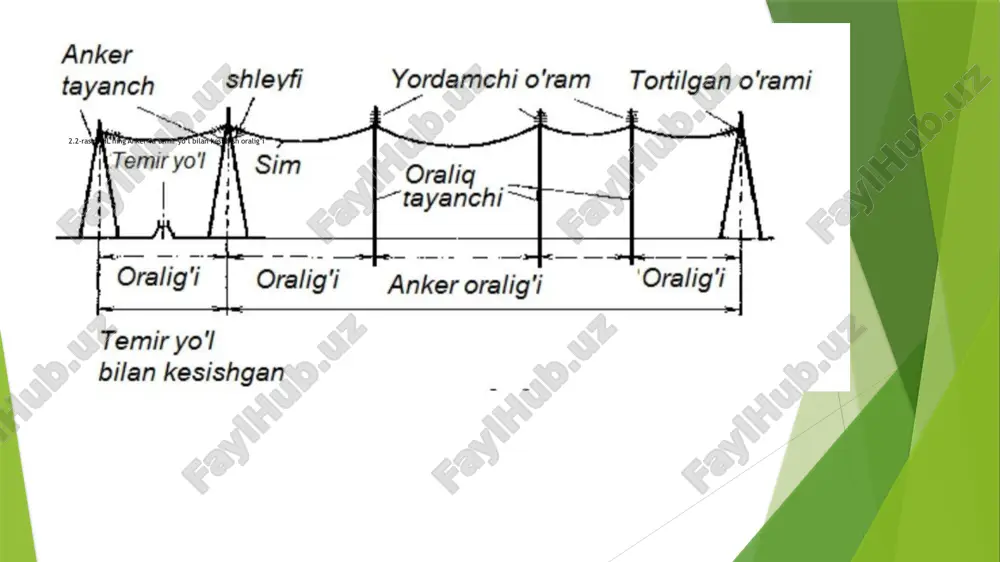

fan:elektr tarmoqlari va tizimlari mavzu:havodagi elektr uzatish liniyalarining tayanchlari. kabel liniyalarining tuzilishi. fan:elektr tarmoqlari va tizimlari mavzu:havodagi elektr uzatish liniyalarining tayanchlari. kabel liniyalarining tuzilishi. bajardi:saidmatov.d hl ning tayanchlari oraliq va anker tayanchlariga bo’linadi. bu ikki asosiy guruh tayanchlari o’tkazgichlarni ularga osish usuli bo’yicha farqlanadi.oraliq tayanchlariga o’tkazgichlar tutib turuvchi izolyatorlar shodasi yordamida osiladi (2.2-rasm). anker tipidagi tayanchlar o’tkazgichlarni taranglab tortish uchun xizmat qiladi. bunday tayanchlarda o„tkazgichlar osma shodalar yordamida osiladi. oraliq tayanchlari oralig’idagi masofa osilish oralig‘i (oraliq), anker tayanchlari oralaridagi masofa esa anker oralig‘i deb ataladi. 2.2-rasm. hl ning anker va temir yo’l bilan kesishish oralig’i anker tayanchlari hl ning muhim nuqtalarida o’tkazgichlarni qattiq mahkamlash uchun xizmat qiladi. ular, masalan, temir yo’l, 330-500 kv kuchlanishli hl, eni 15 metrdan kam bo’lmagan avtomobil yo’llari kabi muhandislik inshoatlarini kesib o’tish, hl ning tugallangan joylarida o’rnatiladi. hl ning tug’ri chiziqli qismida anker tayanchi normal sharoitda uning ikki tomonidan o’tkazgichning tortib turuvchi kuchi bir xil …

2 / 11

adi va ularni korroziyadan himoyalash uchun bo’yab turish lozim. metall tayanchlar temir beton fundametlarga o’rnatiladi. bunday tayanchlar konstruktiv tayyorlanishi bo’yicha – minorali yoki bir ustunli (2.6,a-rasm) va portal (2.6,b-rasm), fundamentga mahkamlanish usuli bo’yicha esa – erkin joylashgan (2.6,a-rasm) va tortmali (2.6,v-rasm) tayanchlarga bo’linadi. 2.6-rasm. tayanchlar konstruktiv tayyorlanishi: a- minorali yoki bir ustunli, b- portal, 2.8-rasm. erkin joylashuvchi temirbeton oraliq tayanchlar a)- 6-10 kv (shtirli izolyatorlar bilan) kuchlanishli hl tayanchi; b)- 35 kv kuchlanishli hl tayanchi; v)- 110 kv kuchlanishli hl tayanchi; g)- 220 kv kuchlanishli hl tayanchi anker tipdagi metall tayanchlar oraliq tayanchlardan mustahkamligi va tirsaklarining uzunlagi bilan farq qiladi. 2.7,a-rasmda 220 kv kuchlanishli hl 57 da foydalaniluvchi oraliq va 2.7,b-rasmda 110 kv kuchlanishli hl da foydalaniluvchi anker tayanchlari tasvirlangan. 500 kv kuchlanishli hl larda odatda o’tkazgichlarning gorizontal joylashuvidan foydalaniladi. 500 kv kuchlanishli hl larning oraliq tayanchlari erkin joylashuvchi yoki tortmali bo’lishi mumkin (2.7,a,b-rasmlar)32 . temirbeton tayanchlar yog’och tayanchlarga nisbatan …

3 / 11

havodagi elektr uzatish liniiyalarining tayanchlari - Page 3

4 / 11

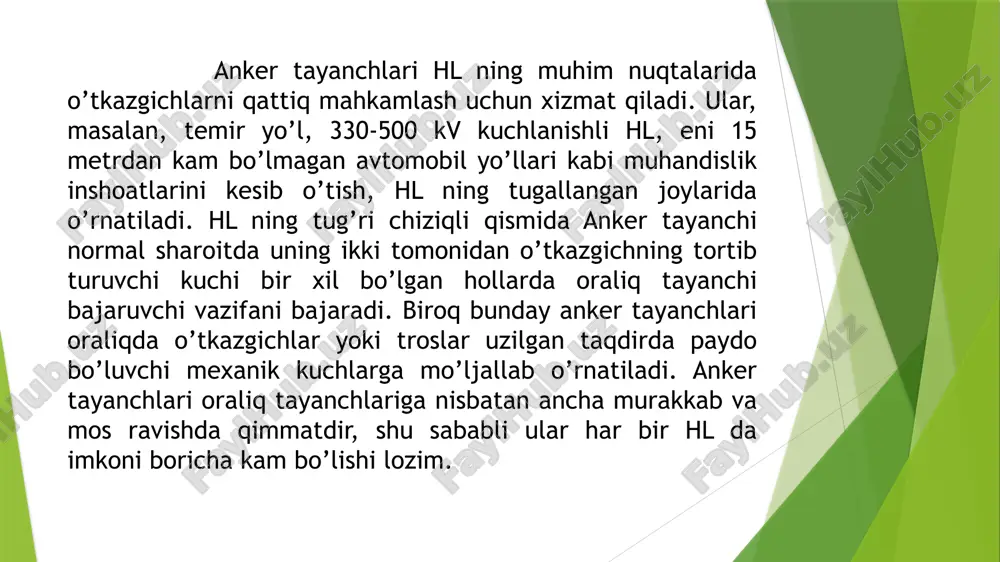

havodagi elektr uzatish liniiyalarining tayanchlari - Page 4

5 / 11

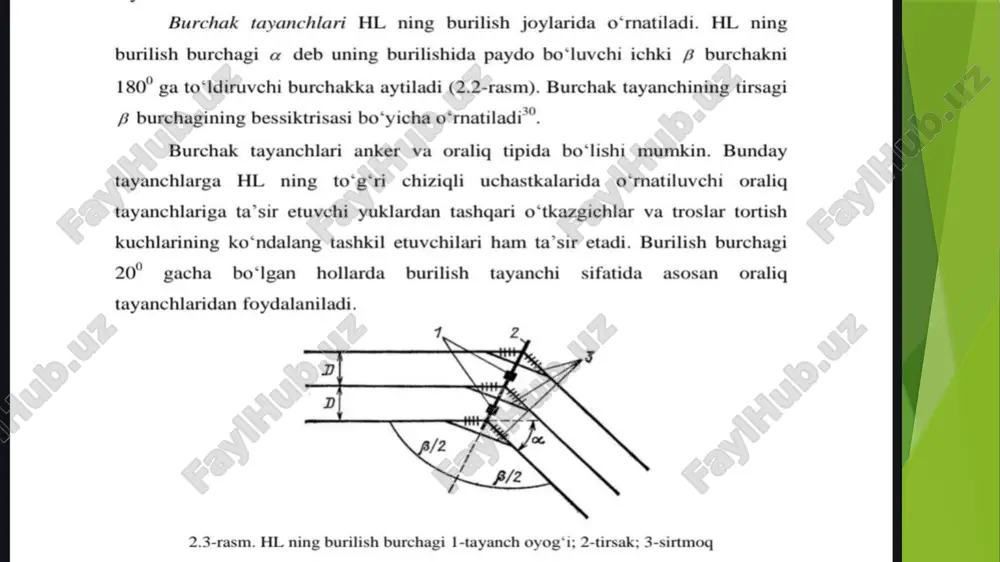

havodagi elektr uzatish liniiyalarining tayanchlari - Page 5
