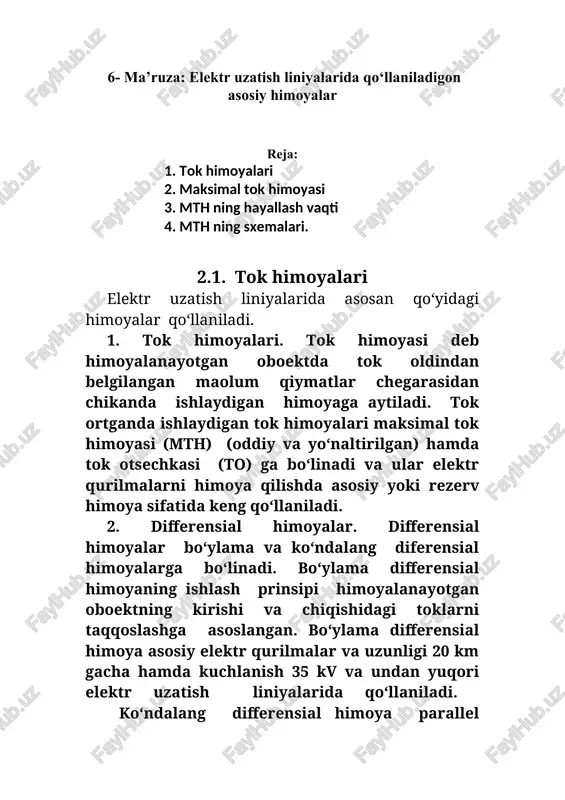

6- ma’ruza: elektr uzatish liniyalarida qo‘llaniladigon asosiy himoyalar reja: 1. tok himoyalari 2. maksimal tok himoyasi 3. mth ning hayallash vaqti 4. mth ning sxemalari. 2.1. tok himoyalari elektr uzatish liniyalarida asosan qo‘yidagi himoyalar qo‘llaniladi. 1. tok himoyalari. tok himoyasi deb himoyalanayotgan oboektda tok oldindan belgilangan maolum qiymatlar chegarasidan chikanda ishlaydigan himoyaga aytiladi. tok ortganda ishlaydigan tok himoyalari maksimal tok himoyasi (mth) (oddiy va yo‘naltirilgan) hamda tok otsechkasi (to) ga bo‘linadi va ular elektr qurilmalarni himoya qilishda asosiy yoki rezerv himoya sifatida keng qo‘llaniladi. 2. differensial himoyalar. differensial himoyalar bo‘ylama va ko‘ndalang diferensial himoyalarga bo‘linadi. bo‘ylama differensial himoyaning ishlash prinsipi himoyalanayotgan oboektning kirishi va chiqishidagi toklarni taqqoslashga asoslangan. bo‘ylama differensial himoya asosiy elektr qurilmalar va uzunligi 20 km gacha hamda kuchlanish 35 kv va undan yuqori elektr uzatish liniyalarida qo‘llaniladi. ko‘ndalang differensial himoya parallel liniyalardagi toklarni taqqoslashga asoslangan va uzunligi katta parallel liniyalarda qo‘llaniladi. 3. masofa himoyalari. masofa himoyalarining ishlash …

2 / 1

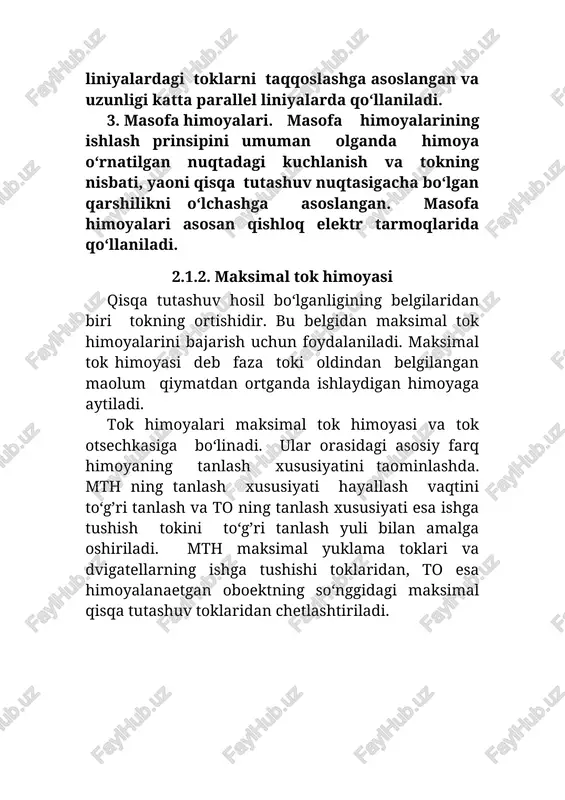

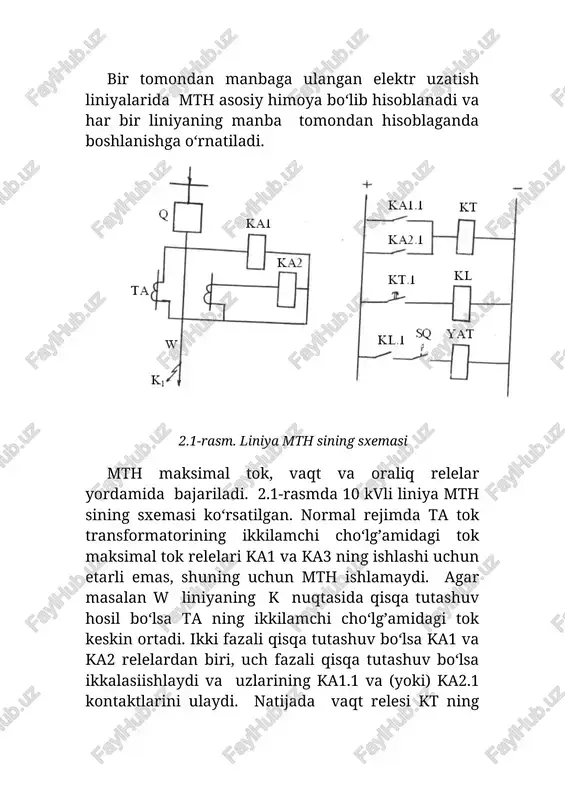

hga tushish tokini to‘g’ri tanlash yuli bilan amalga oshiriladi. mth maksimal yuklama toklari va dvigatellarning ishga tushishi toklaridan, to esa himoyalanaetgan oboektning so‘nggidagi maksimal qisqa tutashuv toklaridan chetlashtiriladi. bir tomondan manbaga ulangan elektr uzatish liniyalarida mth asosiy himoya bo‘lib hisoblanadi va har bir liniyaning manba tomondan hisoblaganda boshlanishga o‘rnatiladi. 2.1-rasm. liniya mth sining sxemasi mth maksimal tok, vaqt va oraliq relelar yordamida bajariladi. 2.1-rasmda 10 kvli liniya mth sining sxemasi ko‘rsatilgan. normal rejimda ta tok transformatorining ikkilamchi cho‘lg’amidagi tok maksimal tok relelari ka1 va ka3 ning ishlashi uchun etarli emas, shuning uchun mth ishlamaydi. agar masalan w liniyaning k nuqtasida qisqa tutashuv hosil bo‘lsa ta ning ikkilamchi cho‘lg’amidagi tok keskin ortadi. ikki fazali qisqa tutashuv bo‘lsa ka1 va ka2 relelardan biri, uch fazali qisqa tutashuv bo‘lsa ikkalasiishlaydi va uzlarining ka1.1 va (yoki) ka2.1 kontaktlarini ulaydi. natijada vaqt relesi kt ning cho‘lg’amidan tok o‘tadi va maolum hayallash vaqtidan keyin uning kt.1 …

3 / 1

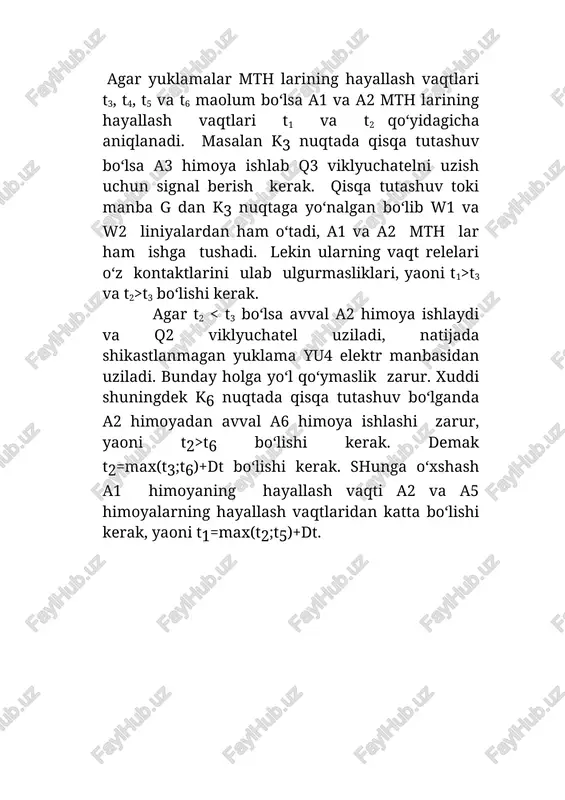

minotining manbasi 6ga w1 va w2 elektr uzatish liniyalari hamda yu1-yu4 yuklamalar ulangan. har bir liniya va yuklama a1-a6 masimal tok himoyalari yordamida qisqa tutashuvlardan himoya qilinadi. har bir mth o‘z hayallash vaqtiga g ga, masalan a1 mth ning hayallash vaqti t1, a6 niki esa t6. agar yuklamalar mth larining hayallash vaqtlari t3, t4, t5 va t6 maolum bo‘lsa a1 va a2 mth larining hayallash vaqtlari t1 va t2 qo‘yidagicha aniqlanadi. masalan k3 nuqtada qisqa tutashuv bo‘lsa a3 himoya ishlab q3 viklyuchatelni uzish uchun signal berish kerak. qisqa tutashuv toki manba g dan k3 nuqtaga yo‘nalgan bo‘lib w1 va w2 liniyalardan ham o‘tadi, a1 va a2 mth lar ham ishga tushadi. lekin ularning vaqt relelari o‘z kontaktlarini ulab ulgurmasliklari, yaoni t1>t3 va t2>t3 bo‘lishi kerak. agar t2 t6 bo‘lishi kerak. demak t2=max(t3;t6)+dt bo‘lishi kerak. shunga o‘xshash a1 himoyaning hayallash vaqti a2 va a5 himoyalarning hayallash vaqtlaridan katta bo‘lishi kerak, yaoni …

4 / 1

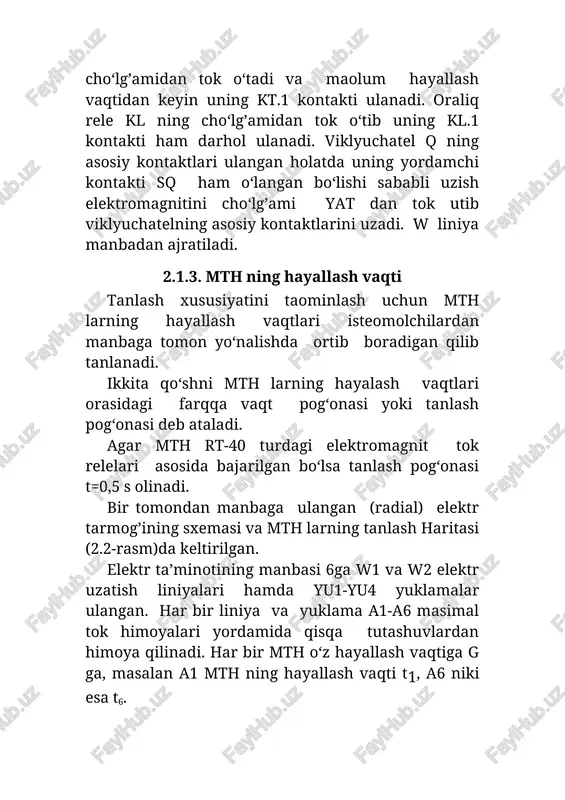

qaysi biri ishlashidan qatoiy nazar qisqa tutashuv yuzaga kelganda vaqt relesi ishga tushib, maolum vaqtdan keyin uning kontaktlari ulanadi. oraliq relening cho‘lg’ami kl dan tok o‘tib kl.1 kontakt darhol ulanadi, uzish elektromagniti yat dan tok o‘tib q viklyuchatel uziladi. ko‘rsatkich rele kn himoyaning ishlaganligini qayd qiladi. 2.3-rasm. o‘zgarmas operativ tokda bajarilgan mth ning uch fazali sxemasi uch fazali sxema qisqa tutashuvlarining hamma turlarida ham ishlaydi. lekin u murakkab va qimmat bo‘lganligi sababli faqatgina neytrali erga ulangan elektr tarmoqlarida ayrim hollardagina ishlatiladi. ikki fazali sxema (2.4,a-rasm) neytrali erga ulanmagan elektr tarmoqlarida keng qo‘llaniladi. bundan tashqari ikki fazali qisqa tutashuvdan maxsus himoyaga ega bo‘lgan neytrali erga ulangan elektr tarmoqlarida ham qo‘llaniladi. 2.4-rasm. o‘zgaruvchan operativ tokda bajarilgan ikki fazali bir releli mth ning sxemasi ikki fazali bir releli sxema (2.4,b-rasm) faqatgina 6-10 kv gacha bo‘lgan elektr tarmoqlarida va elektrodvigatellarni himoya qilish uchun ishlatiladi. nazorat savollari mth qanday hollarda ishlashi va qanday toklar ta’sirida …
