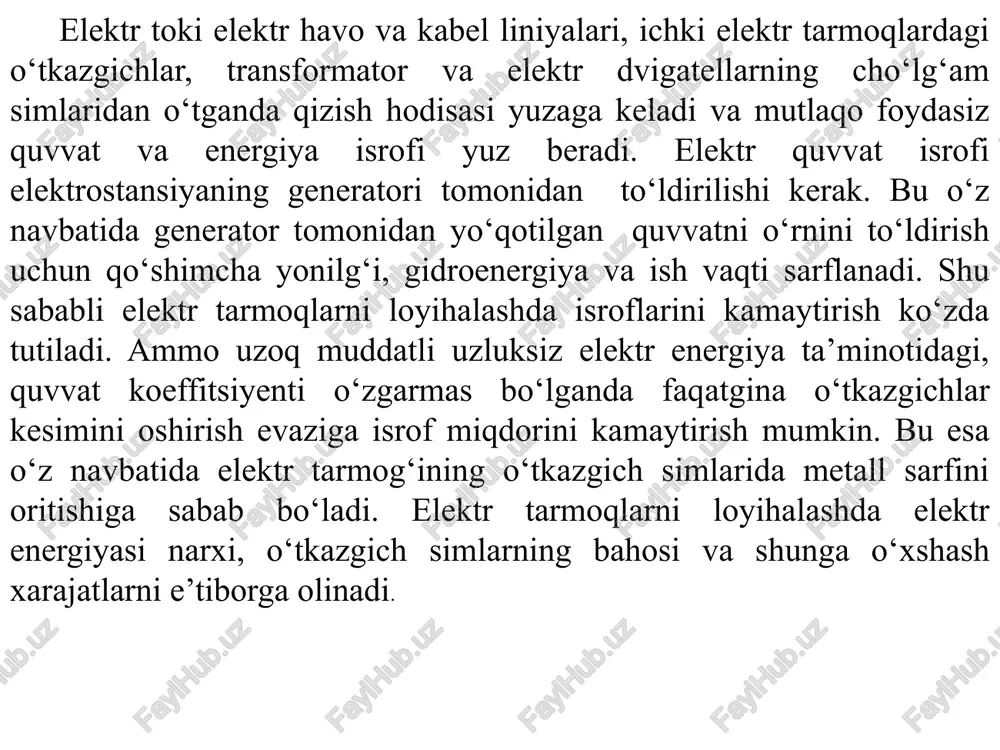

elekt yuklamalarni hisoblash usullarining tasnifi raxmatov abdugani djumabekovich etvaqtem kafedrasi dotsenti 07- mavzu: elektr tarmoqlari va tizimlarida quvvat va energiya isroflari fan: elektr energiyasini ishlab chiqarish, uzatish va taqsimlash 1 reja: 1.elektr tarmoqlari va tizimlarida quvvat va energiya isroflari. 2.transformatorda quvvat isroflari 3. elektr tarmoqlarda quvvat va energiya isroflarini kamaytirish tadbirlari elektr toki elektr havo va kabel liniyalari, ichki elektr tarmoqlardagi o‘tkazgichlar, transformator va elektr dvigatellarning cho‘lg‘am simlaridan o‘tganda qizish hodisasi yuzaga keladi va mutlaqo foydasiz quvvat va energiya isrofi yuz beradi. elektr quvvat isrofi elektrostansiyaning generatori tomonidan to‘ldirilishi kerak. bu o‘z navbatida generator tomonidan yo‘qotilgan quvvatni o‘rnini to‘ldirish uchun qo‘shimcha yonilg‘i, gidroenergiya va ish vaqti sarflanadi. shu sababli elektr tarmoqlarni loyihalashda isroflarini kamaytirish ko‘zda tutiladi. ammo uzoq muddatli uzluksiz elektr energiya ta’minotidagi, quvvat koeffitsiyenti o‘zgarmas bo‘lganda faqatgina o‘tkazgichlar kesimini oshirish evaziga isrof miqdorini kamaytirish mumkin. bu esa o‘z navbatida elektr tarmog‘ining o‘tkazgich simlarida metall sarfini oritishiga sabab bo‘ladi. elektr …

2 / 34

ga olib keladi. yuklamasi o‘zgarib turuvchi ayni olingan biror bir liniyadagi haqiqiy energiya isrofini aniqlash uchun yilning biror bir vaqt bo‘lagi fasl, oy, kun (yanada qulayroq bo‘lishi uchun yil) ning yuklama grafigi quriladi. bunday grafik (3-bo‘limda bayon etilganidek) sutkalik yuklama grafiklari asosida quriladi. davom etuvchi grafikdagi (3-rasm) qandaydir yuklama grafik va koordinata o‘qlari bilan chegaralangan bo‘lib: yil davomida liniya orqali uzatiladigan enegiya miqdoriga proporsionaldir. balandligiga maksimal yuklama (imax) ga teng, maydoni grafikning koordinata o‘qlari bilan chegaralangan uchburchak quramiz. mazkur to‘g‘ri burchakning asosini maksimumdan foydalangish vaqti deyiladi va t harfi bilan belgilanadi. tok o‘zgarmas bo‘lganda maksimal yuklamaga teng bo‘lgan energiyaning yil davomidagi liniyadan oqib o‘tish vaqtni anglatadi. davom etuvchi grafikdan maksimal yuklamadan foydalanish vaqtini aniqlash grafigi. isrof vaqtini aniqlash grafigi ma’lumki: maksimum yuklamadan foydalanish vaqti esa: , 5.7. ko‘rinib turganidek, iste’molchilarning yuklamasi ma’lum bo‘lsa t ning qiymatini, va shunga bog‘liq holda yil davomida iste’molchilar tomonidan sarflangan energiyani aniqlash qiyin emas. liniyadagi …

3 / 34

rafikdan aniqlanadi. agar yuklama garfigi bo‘lmasa, u holda ma’lumotlar maksimumdan foydalanish vaqtiga asosan oldindan qurilgan egri chiziqlardan olinadi. 5 - rasmda suv xo‘jaligi iste’molchilaridagi sosφ ning o‘rtacha qiymati asosida qurilgan egri chizig‘i keltirilgan. 5 – rasm. suv xo‘jalik iste’molchilaridagi isrof vaqtining maksimal yuklamadan foydalanish vaqtiga bog‘liqlik grafigi. hisoblashda yil davomida liniyadan oqib o‘tadigan va haqiqiyga teng keladigan energiya isrofni yuzaga keltiradigan o‘rta kavadratik tok io‘rt.kv. tushunchasini ham kiritish mumkin. elektr uzatish liniyasida tok kvadratining davomiylik grafigi mavjud deb faraz qilaylik. o’rta kvadratik tok, asosi t = 8760 soatli to‘g‘ri burchakning balandligi va maydoni grafikning kordinata o‘qlari bilan chegaralangan yuzaga teng bo‘lsin. elektrenergiyasiningyilliksarfi: bu yerdan o‘rta kvadratik tok: oxirida yuklamasi bo‘lgan elektr liniyasining har qanday bo‘limi uchun, agar tok yuklamasining grafigi ma’lum bo‘lsa, kuchlanish isrofini juda oson aniqlash mumkin. bunday holatda yuklama toki kvadratining davomiylik grafigi tuziladi va uni yuzasiga asosan har bir millimetrlarga ajratilgan to‘r bo‘yicha hisoblanadi. u holda: agaryuklamatokorqaliemas, …

4 / 34

yurma toklar va gisterezis (po‘latdagi isrof yoki salt holat isrofi ∆rs.x.). misdagi isrof lens-joul qonuniga asosan, tokning kvadratiga proporsional bo‘lganligi uchun yuklama tokiga bog‘liqdir. uch fazali transformator uchun u: bu yerda: rt – transformatorning bitta faza cho‘lg‘amidagi aktiv qarshilik. nominal tokka teng bo‘lgan yuklama tokida misdagi isroflar nominal bo‘lib, qisqa tutashuv isroflariga teng bo‘ladi: birinchi ifodani ikkinchiga bo‘lib quyidagiga ega bo‘lamiz: bundan aktiv quvvat isrofi: transformatorning po‘latidagi isroflar faqat birlamchi cho‘lg‘amga qo‘yilgan kuchlanishning qiymatiga bog‘liq. bunday hisoblarda uning qiymati o‘zgarmas deb hisoblanadi va shu sababli po‘latdagi isroflar o‘zgarmas deb olinadi. transformatordagi energiya va quvvat isroflari misdagi hamda po‘latdagi isroflarni yig‘indisidan topiladi. yillik energiya isroflari: bu yerda: τ – transformatorning yuklama grafigi asosidagi isrof vaqti; imax - transformatorning maksimal yukdama toki. 5.8 va 5.16 - formuladan foydalanib transformatordagi maksimal yuklama tokini topish mumkin: elektr liniyalari va transformatorlardagi energiya isroflarini aniqlash elektr tarmoqlarni loyihalash va ekspluatatsiya paytida kerak bo‘ladi. ammo bir qancha …

5 / 34

ko‘tarilib borishiga qarab, atrof muhitga chiqariladigan issiqlik tezligi pasayib boradi. agar atrof muhitni harorati o‘zgarmas bo‘lsa (shamolni kuchi, yog‘ingarchilik va h.k.) o‘tkazgichga berilgan tokka bog‘liq holda uning harorati atrof muhit haroratiga nisbatan o‘zgarmasdan qoladi. elektr havo liniyalarida issiqlikning yo‘qolishi, o‘tkazgichni o‘rab turgan havoning issiqlik harakati, ya’ni asosan konveksiya natijasida yuzaga keladi. shu bilan birga oz miqdorda nur taratish usulida va juda sezilarsiz miqorda havoning issiqlik o‘tkazuvchanligi evaziga issiqlik yo‘qotiladi. yuqoridagi bayon etilgan issiqlik o‘tkazuvchanlik (yo‘qotilishi) tashqi devorlarga va moslamalarga o‘rnatilgan izolyatsiyali o‘tkazgichlar va kabellarga ham daxldor. yer ostiga yotqizilgan kabellarda issiqlik yo‘qotilishi faqat tuproqning issiqlik o‘tkazuvchanligiga bog‘liq. o’tkazgichning harorati o‘rnatilgan (ruxsat etilgan) kattalikdan ortmasligi kerak. shu sababli hisobning vazifasi – tokni aniqlash va o‘tkazgichdan tok o‘tgan paytda haroratning ortishi ruxsat etilgan qiymatdan yuqori bo‘lmasligini ta’minlashga erishishdan iborat bo‘ladi. havo liniyalaridagi izolyatsiyalangan o‘tkazgichlarning maksimal ruxsat etilgan harorati 700s dan ortmasligi kerak. ushbu unchalik yuqori bo‘lmagan ko‘rsatkich o‘tkazgichning shikastlanishidan xavfsirash emas, balki …
