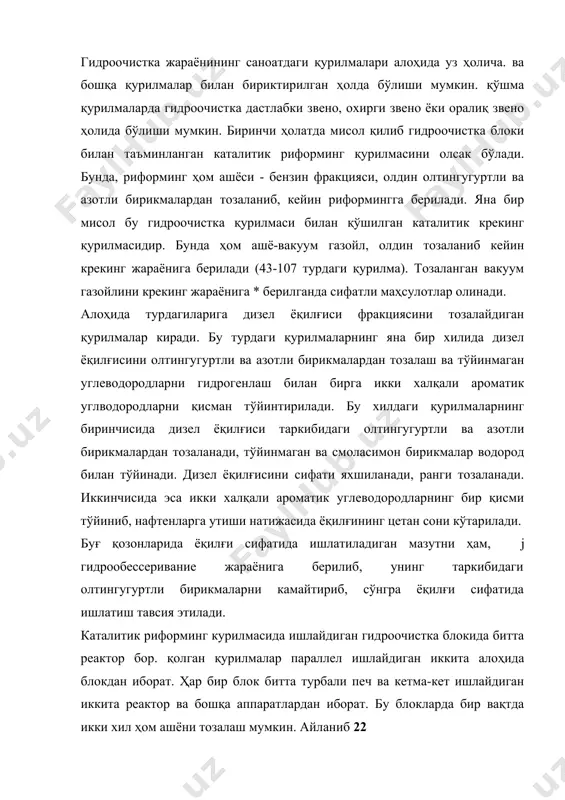

1424105683_60053.doc гидроочистка жараёнининг саноатдаги қурилмалари режа: 1. гидротозалаш (гидроочистка) жараёни қурилмаларининг турлари; 2. гидротозалаш қурилмасининг технология чизмаси ва унинг тавсифи; 3. пиролиз жараёни, бензин фракциясини тозалаш усули. гидроочистка жараёнининг саноатдаги қурилмалари алоҳида уз ҳолича. ва бошқа қурилмалар билан бириктирилган ҳолда бўлиши мумкин. қўшма қурилмаларда гидроочистка дастлабки звено, охирги звено ёки оралиқ звено ҳолида бўлиши мумкин. биринчи ҳолатда мисол қилиб гидроочистка блоки билан таъминланган каталитик риформинг қурилмасини олсак бўлади. бунда, риформинг ҳом ашёси - бензин фракцияси, олдин олтингугуртли ва азотли бирикмалардан тозаланиб, кейин риформингга берилади. яна бир мисол бу гидроочистка қурилмаси билан қўшилган каталитик крекинг қурилмасидир. бунда ҳом ашё-вакуум газойл, олдин тозаланиб кейин крекинг жараёнига берилади (43-107 турдаги қурилма). тозаланган вакуум газойлини крекинг жараёнига * берилганда сифатли маҳсулотлар олинади. алоҳида турдагиларига дизел ёқилғиси фракциясини тозалайдиган қурилмалар киради. бу турдаги қурилмаларнинг яна бир хилида дизел ёқилғисини олтингугуртли ва азотли бирикмалардан тозалаш ва тўйинмаган углеводородларни гидрогенлаш билан бирга икки халқали ароматик углводородларни қисман …

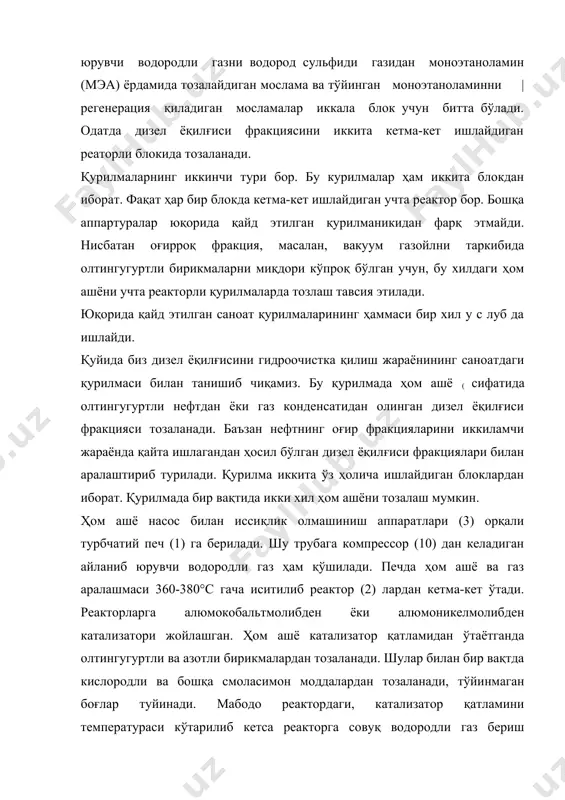

н иккита алоҳида блокдан иборат. ҳар бир блок битта турбали печ ва кетма-кет ишлайдиган иккита реактор ва бошқа аппаратлардан иборат. бу блокларда бир вақтда икки хил ҳом ашёни тозалаш мумкин. айланиб 22 юрувчи водородли газни водород сульфиди газидан моноэтаноламин (мэа) ёрдамида тозалайдиган мослама ва тўйинган моноэтаноламинни | регенерация қиладиган мосламалар иккала блок учун битта бўлади. одатда дизел ёқилғиси фракциясини иккита кетма-кет ишлайдиган реаторли блокида тозаланади. қурилмаларнинг иккинчи тури бор. бу курилмалар ҳам иккита блокдан иборат. фақат ҳар бир блокда кетма-кет ишлайдиган учта реактор бор. бошқа аппартуралар юқорида қайд этилган қурилманикидан фарқ этмайди. нисбатан оғирроқ фракция, масалан, вакуум газойлни таркибида олтингугуртли бирикмаларни миқдори кўпроқ бўлган учун, бу хилдаги ҳом ашёни учта реакторли қурилмаларда тозлаш тавсия этилади. юқорида қайд этилган саноат қурилмаларининг ҳаммаси бир хил у с луб да ишлайди. қуйида биз дизел ёқилғисини гидроочистка қилиш жараёнининг саноатдаги қурилмаси билан танишиб чиқамиз. бу қурилмада ҳом ашё ( сифатида олтингугуртли нефтдан ёки газ …

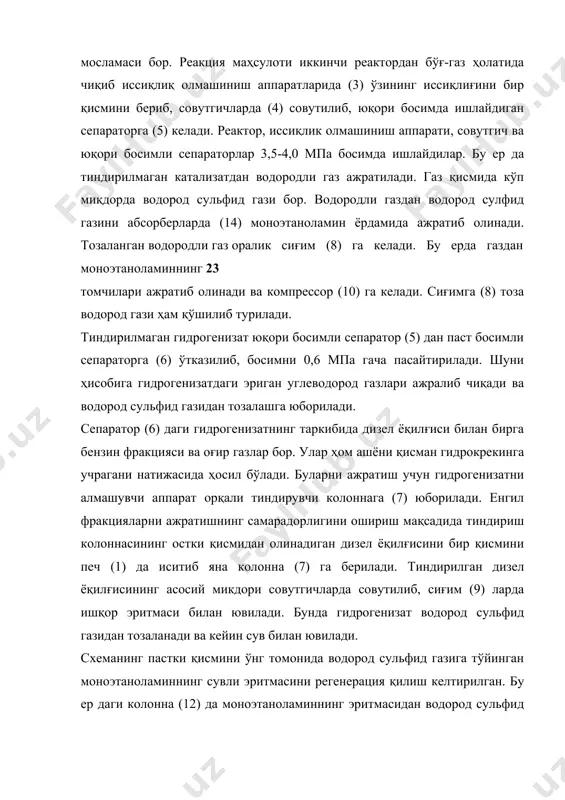

и, катализатор қатламини температураси кўтарилиб кетса реакторга совуқ водородли газ бериш мосламаси бор. реакция маҳсулоти иккинчи реактордан бўғ-газ ҳолатида чиқиб иссиқлиқ олмашиниш аппаратларида (3) ўзининг иссиқлиғини бир қисмини бериб, совутгичларда (4) совутилиб, юқори босимда ишлайдиган сепараторга (5) келади. реактор, иссиқлик олмашиниш аппарати, совутгич ва юқори босимли сепараторлар 3,5-4,0 мпа босимда ишлайдилар. бу ер да тиндирилмаган катализатдан водородли газ ажратилади. газ қисмида кўп миқдорда водород сульфид гази бор. водородли газдан водород сулфид газини абсорберларда (14) моноэтаноламин ёрдамида ажратиб олинади. тозаланган водородли газ оралик сиғим (8) га келади. бу ерда газдан моноэтаноламиннинг 23 томчилари ажратиб олинади ва компрессор (10) га келади. сиғимга (8) тоза водород гази ҳам қўшилиб турилади. тиндирилмаган гидрогенизат юқори босимли сепаратор (5) дан паст босимли сепараторга (6) ўтказилиб, босимни 0,6 мпа гача пасайтирилади. шуни ҳисобига гидрогенизатдаги эриган углеводород газлари ажралиб чиқади ва водород сульфид газидан тозалашга юборилади. сепаратор (6) даги гидрогенизатнинг таркибида дизел ёқилғиси билан бирга бензин фракцияси ва …

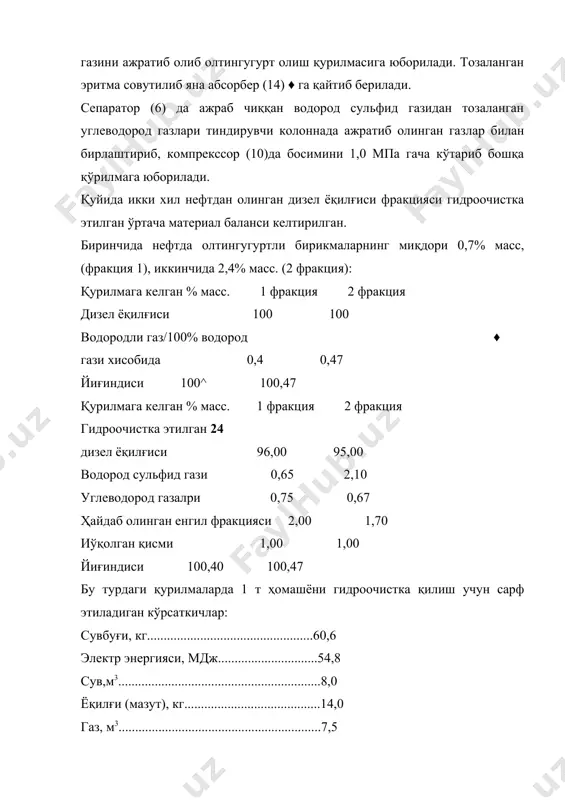

рт олиш қурилмасига юборилади. тозаланган эритма совутилиб яна абсорбер (14) ♦ га қайтиб берилади. сепаратор (6) да ажраб чиққан водород сульфид газидан тозаланган углеводород газлари тиндирувчи колоннада ажратиб олинган газлар билан бирлаштириб, компрекссор (10)да босимини 1,0 мпа гача кўтариб бошқа қўрилмага юборилади. қуйида икки хил нефтдан олинган дизел ёқилғиси фракцияси гидроочистка этилган ўртача материал баланси келтирилган. биринчида нефтда олтингугуртли бирикмаларнинг миқдори 0,7% масс, (фракция 1), иккинчида 2,4% масс. (2 фракция): қурилмага келган % масс. 1 фракция 2 фракция дизел ёқилғиси 100 100 водородли газ/100% водород ♦ гази хисобида 0,4 0,47 йиғиндиси 100^ 100,47 қурилмага келган % масс. 1 фракция 2 фракция гидроочистка этилган 24 дизел ёқилғиси 96,00 95,00 водород сульфид гази 0,65 2,10 углеводород газалри 0,75 0,67 ҳайдаб олинган енгил фракцияси 2,00 1,70 иўқолган қисми 1,00 1,00 йиғиндиси 100,40 100,47 бу турдаги қурилмаларда 1 т ҳомашёни гидроочистка қилиш учун сарф этиладиган кўрсаткичлар: сувбуғи, кг..................................................60,6 электр энергияси, мдж..............................54,8 сув,м3.............................................................8,0 ёқилғи (мазут), …

ракцион таркиб, % 300 °с гача.....................2 350°сгача.....................22 450 °с гача.....................96 чиқиндиларнинг миқдори, % масс. олтингугурт.................2,7 азот..............................0,038 никель.........................0,36-10"4 ванадий.......................1,12-10'4 бу хилдаги хом ашё каталитик крекинг жараёнига беришдан илгари кетма-кет ишлайдиган учта реакторли қурилмада алюмокобальтмолибден катализаторида тозаланган. хом ашёни реакторга киришидаги босим 3,5 мпа, айланиб юрувчи водородли газнинг хом ашёнинг 1 м3 ҳажмига нисбати 400-600 м3/м3. дастлаб температура 350 °с га тенг, бир ярим узлуксиз ишлаш давомида температура 385-390 °с гача кўтарилган; 1 т хом ашёни тозалаш учун 0,54-0,64 % масс, ёки 60-80 м3 водород гази сарфланган: гидрогенизатда олтингугуртнинг миқдори 0,4-0,6 % масс, гача камайган; азотли бирикмалар кам тозаланган; металларнинг 60-70 % тозаланган. i 25 пиролиз жараёни смоласининг бензин фракциясини алоҳида усул билан тозаланади. бу фракциянинг кимёвий таркиби 60-65 % ароматик углеводородлардан, қолган туйинмаган углеводородлардан иборат. агар пиролиздан олинган бензин фракциясини автомобил бензинига қўшиб ишлатадиган бўлса, у вақтида бу фракцияни бир босқичда гидроочистка қилинади. бунда занжирда иккита қўшбоғи бўлган алканларни битта қўшбогини …
