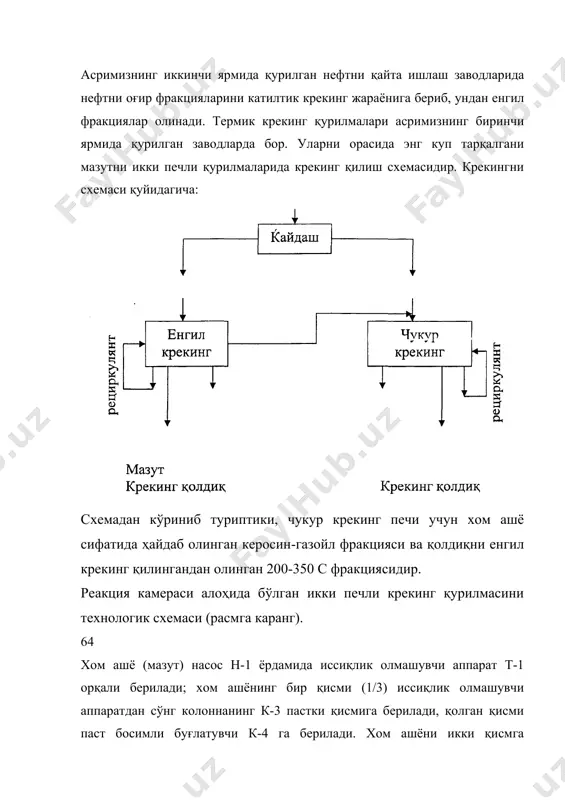

1424105724_60054.doc термик крекинг жараёнининг саноатдаги қурилмалари режа: 1. термик крекинг жараёни қурилмасини технология схемаси ва изоҳи; 2. жараёнининг асосий кўрсаткичлари. асримизнинг иккинчи ярмида қурилган нефтни қайта ишлаш заводларида нефтни оғир фракцияларини катилтик крекинг жараёнига бериб, ундан енгил фракциялар олинади. термик крекинг қурилмалари асримизнинг биринчи ярмида қурилган заводларда бор. уларни орасида энг куп тарқалгани мазутни икки печли қурилмаларида крекинг қилиш схемасидир. крекингни схемаси қуйидагича: схемадан кўриниб туриптики, чукур крекинг печи учун хом ашё сифатида ҳайдаб олинган керосин-газойл фракцияси ва қолдиқни енгил крекинг қилингандан олинган 200-350 с фракциясидир. реакция камераси алоҳида бўлган икки печли крекинг қурилмасини технологик схемаси (расмга каранг). 64 хом ашё (мазут) насос н-1 ёрдамида иссиқлик олмашувчи аппарат т-1 орқали берилади; хом ашёнинг бир қисми (1/3) иссиқлик олмашувчи аппаратдан сўнг колоннанинг к-3 пастки қисмига берилади, қолган қисми паст босимли буғлатувчи к-4 га берилади. хом ашёни икки қисмга тақсимланиб берилиши к-3 ва к-4 аппаратларида ҳосил бўладиган бугларнинг ортиқча иссиқлигидан фойдаланиш имкониятини …

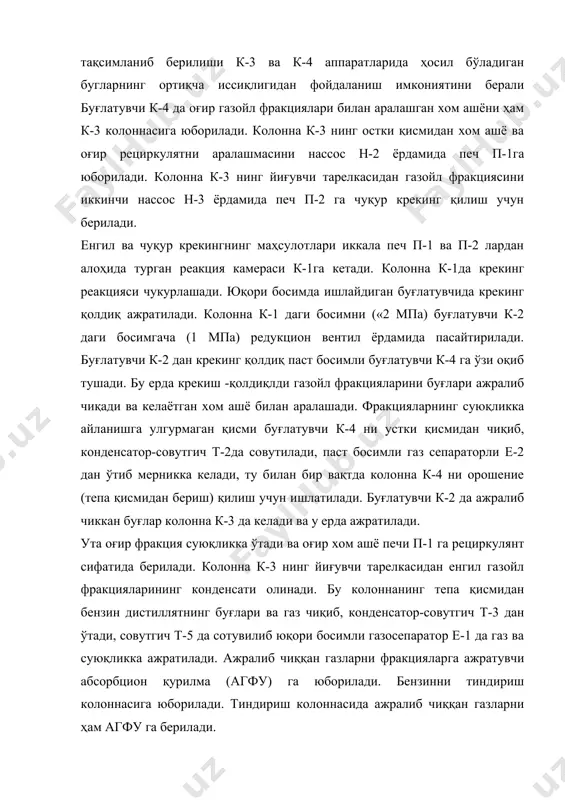

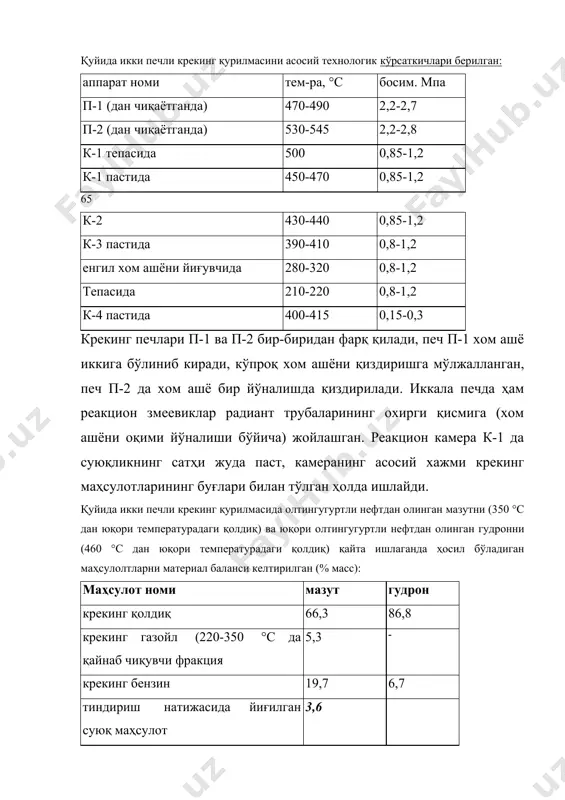

газойл фракцияларини буғлари ажралиб чиқади ва келаётган хом ашё билан аралашади. фракцияларнинг суюқликка айланишга улгурмаган қисми буғлатувчи к-4 ни устки қисмидан чиқиб, конденсатор-совутгич т-2да совутилади, паст босимли газ сепараторли е-2 дан ўтиб мерникка келади, ту билан бир вақтда колонна к-4 ни орошение (тепа қисмидан бериш) қилиш учун ишлатилади. буғлатувчи к-2 да ажралиб чиккан буғлар колонна к-3 да келади ва у ерда ажратилади. ута оғир фракция суюқликка ўтади ва оғир хом ашё печи п-1 га рециркулянт сифатида берилади. колонна к-3 нинг йиғувчи тарелкасидан енгил газойл фракцияларининг конденсати олинади. бу колоннанинг тепа қисмидан бензин дистиллятнинг буғлари ва газ чиқиб, конденсатор-совутгич т-3 дан ўтади, совутгич т-5 да сотувилиб юқори босимли газосепаратор е-1 да газ ва суюқликка ажратилади. ажралиб чиққан газларни фракцияларга ажратувчи абсорбцион қурилма (агфу) га юборилади. бензинни тиндириш колоннасига юборилади. тиндириш колоннасида ажралиб чиққан газларни ҳам агфу га берилади. қуйида икки печли крекинг қурилмасини асосий технологик кўрсаткичлари берилган: аппарат номи тем-pa, °с …

ган гудронни (460 °с дан юқори температурадаги қолдиқ) қайта ишлаганда ҳосил бўладиган маҳсулолтларни материал баланси келтирилган (% масс): маҳсулот номи мазут гудрон крекинг қолдиқ 66,3 86,8 крекинг газойл (220-350 °с да қайнаб чиқувчи фракция 5,3 - крекинг бензин 19,7 6,7 тиндириш натижасида йиғилган суюқ маҳсулот 3,6 крекинг газ 3,5 2,3 йўқотилган қисми 1,6 1,2 крекинг-қолдиқни огир крекинг газойл билан аралаштириб буг озонлари учун товар ёқилги тайёрлаш мумкин. гудронни крекинг курилмаларида ишлаши яхши натижалар • бермаяпти. олтингугуртли гудронни енгил термик крекинг қилингандан сўнг олинган олтингугуртнинг миқдори гудронники билан деярлик баробар. бундай ёқилғини буғ қозонларда ёнишдан олдин уни камроқ олтингугуртли ёқилғи билан аралаштириш керак. акс ҳолда атмосферани олтингугурт оксиди билан захарланади. шунга қарамасдан ҳозирги, хатто замонавий қурилмалар таркибига гудронни бир ёқли блокларда ишлатилади. бу блокларни висберкинг блоки деб аталади. висбрекинг урилмалари гкз/1 туридаги қўшма қурилмаларининг таркибига киради. висбрекинг қурилмасининг иш тартиби шундай. авт 66 қурилмасининг вакуум шароитида ишлайдиган колоннасидан иссиқ гудрон висбрекинг …

кичлари берилаган гудронга нисбатан тахминан «80 %- крекинг-қолдиқ (буни буғ қозонлари ёқилгиси сифатида ишлатилади), «8 % - дизел фракцияси, қолган 12 % - газ ва бензинни ташкил этади. крекинг реакциясини тўхтатиш лозим бўлса | эвапоратордан чиқаётган буғлар тизимга совутувчи оқим бериш кўзда тутилган (буни «квенчинг» дейилади). айтилгаплардаи кўршшб турипдики висбрекинг блоки оддий блок бўлиб, унда мураккаб ускуналардан фақат битта печи бор ҳолос. foydalanilgan adabiyotlar ro'yxati 1. n.s.ахmеtоv оbщаya i nеоrgаnichеskаya хimiya, uchеbnik. 2-е izd., pеrеrаb. i dоp. m., visshаya shkоlа 1988. 2. ya.а.ugаy оbщаya хimiya uchеbnik. 2-е izd., pеrеrаb. i dоp. m., visshаya shkоlа 1984. 3. х.r.rахimоv аnоrgаnik kimyo dаrslik 1984 y. 4. b.v.nеkrаsоv оsnоvi оbщеy хimii, v 2-х t m., хimiya 1972-1973. t. 1-2. 5. s.а.bоlеzin. prаktikum pо nеоrgаnichеskоy хimii. 1978. 6. s.а.bоlеzin. аnоrgаnik хimiyadаn prаktikum. t. 1966. 7. l.n.mаrtinеnkо, v.i.spistin izbrаnniе glаvi nеоrgаnichеskiх хimii. uchеbnое pоsоbiе. v 2-х m., izd-vо mgu 1986-88.
