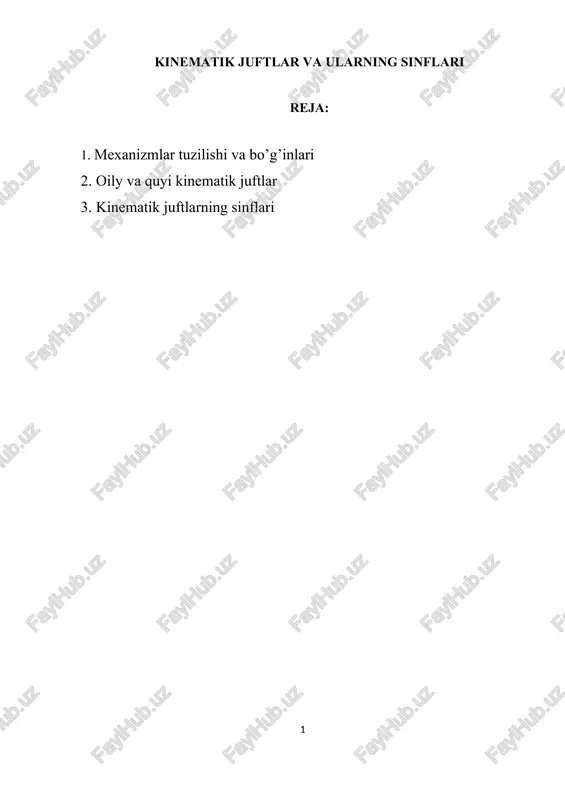

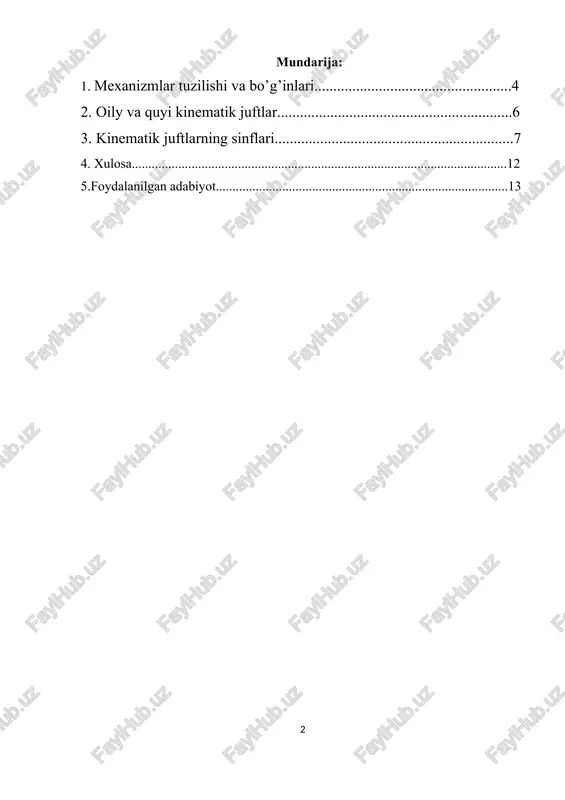

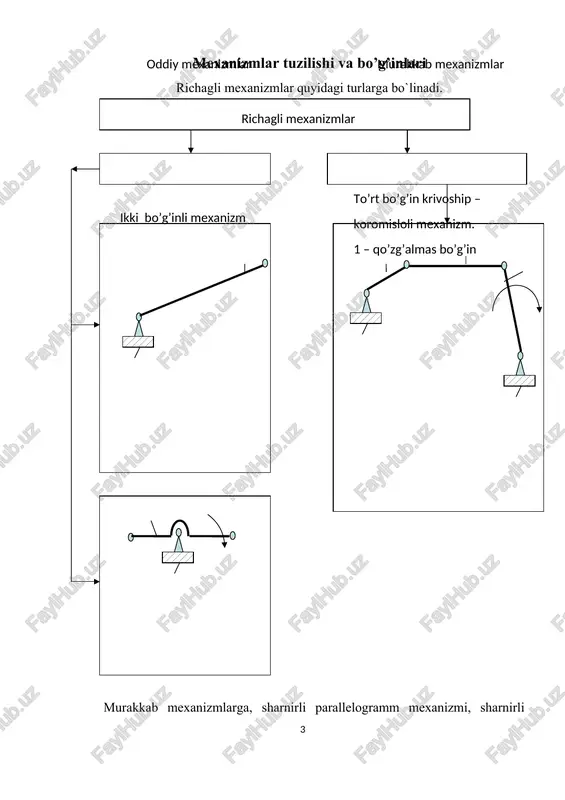

kinematik juftlar va ularning sinflari reja: 1. mexanizmlar tuzilishi va bo’g’inlari 2. oily va quyi kinematik juftlar 3. kinematik juftlarning sinflari mundarija: 1. mexanizmlar tuzilishi va bo’g’inlari....................................................4 2. oily va quyi kinematik juftlar..............................................................6 3. kinematik juftlarning sinflari...............................................................7 4. xulosa.................................................................................................................12 5.foydalanilgan adabiyot........................................................................................13 mexanizmlar tuzilishi va bo’g’inlari richagli mexanizmlar quyidagi turlarga bo`linadi. ω2 richagli mexanizmlar oddiy mexanizmlar murakkab mexanizmlar to’rt bo’g’in krivoship – koromisloli mexanizm. 1 – qo’zg’almas bo’g’in 2 – tirsakli val (krivoship) 3 – shatun 4 - koromislo ikki elkali ikki bo’g’in mexanizm. 1 – qo’zg’almas bo’g’in 2 – qo’zg’aluvchan bo’g’in ikki bo’g’inli mexanizm 1 – qo’zg’almas bo’g’in 2 – qo’zg’aluvchan bo’g’in 2 1 ω4 3 2 4 1 1 1 a b ω2 murakkab mexanizmlarga, sharnirli parallelogramm mexanizmi, sharnirli antiparallelogramm mexanizmi, ikki koromisloli mexanizm va boshqalar misol bo`lishi mumkin. zvenoning harakatida juftlik vujudga keltiradigan bog’lanish shartlari soni bo’yicha kinematik juftlar bo’linadi. zveno fazoda oltita erkinlik darajasiga ega, bu degani, …

2 / 12

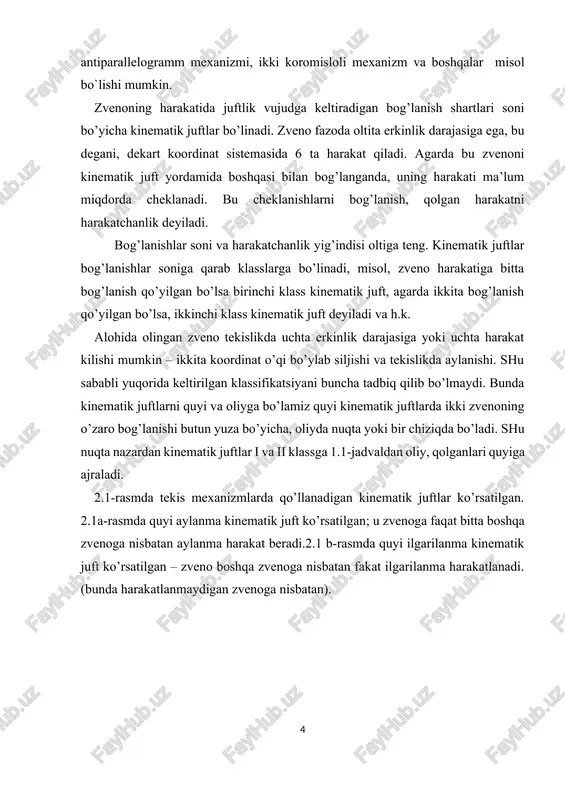

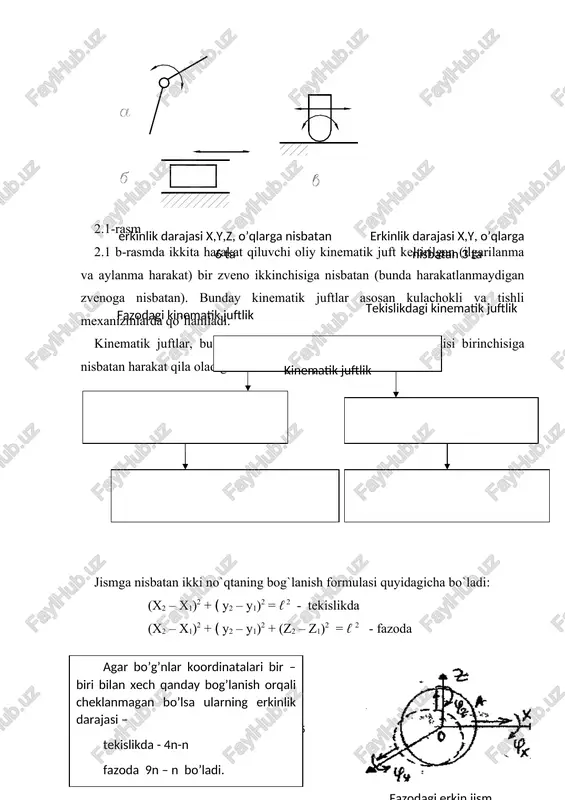

kinematik juft deyiladi va h.k. alohida olingan zveno tekislikda uchta erkinlik darajasiga yoki uchta harakat kilishi mumkin – ikkita koordinat o’qi bo’ylab siljishi va tekislikda aylanishi. shu sababli yuqorida keltirilgan klassifikatsiyani buncha tadbiq qilib bo’lmaydi. bunda kinematik juftlarni quyi va oliyga bo’lamiz quyi kinematik juftlarda ikki zvenoning o’zaro bog’lanishi butun yuza bo’yicha, oliyda nuqta yoki bir chiziqda bo’ladi. shu nuqta nazardan kinematik juftlar i va ii klassga 1.1-jadvaldan oliy, qolganlari quyiga ajraladi. 2.1-rasmda tekis mexanizmlarda qo’llanadigan kinematik juftlar ko’rsatilgan. 2.1a-rasmda quyi aylanma kinematik juft ko’rsatilgan; u zvenoga faqat bitta boshqa zvenoga nisbatan aylanma harakat beradi.2.1 b-rasmda quyi ilgarilanma kinematik juft ko’rsatilgan – zveno boshqa zvenoga nisbatan fakat ilgarilanma harakatlanadi. (bunda harakatlanmaydigan zvenoga nisbatan). 2.1-rasm 2.1 b-rasmda ikkita harakat qiluvchi oliy kinematik juft keltirilgan (ilgarilanma va aylanma harakat) bir zveno ikkinchisiga nisbatan (bunda harakatlanmaydigan zvenoga nisbatan). bunday kinematik juftlar asosan kulachokli va tishli mexanizmlarda qo’llaniladi. kinematik juftlar, bu biri ikkinchisiga yoki …

3 / 12

quyidagicha aniqlanadi. s = 6 – n n – bo’g’inning nisbiy harakatidagi erkinlik darajasi. oily va quyi kinematik juftlar birinchi klass kinematik juft zveno harakatiga bitta bog’lanishni qo’yib, beshta harakati qoldiriladi. jadvalda shunday kinematik juft keltirilgan, uni «shar-tekislik» deyiladi va uning konstruktiv tuzilishi oxiri sferik ko’rinishidagi yumaloq sterjen richag bilan kontaktda bo’ladi. zveno qismlari kinematik juft bilan kontaktda bo’lsa, buni kinematik juft elementlar deyiladi. xozirgi holatda – bu shar va tekislik. tablitsada beshta harakatchanlik ko’rsatilgan, ya’ni, sterjenni richagga nisbatan mumkin bo’lgan beshta harakati: uchta dekart o’qlari aylanishi va ikkita gorizontal o’qlarda siljishi. richagni tekislikda tik o’q bo’yicha siljishi chegaralangan, sterjenni yuqoriga siljishi kinematik juftni yo’g’otishga olib keladi. oxiri ustunda kinematik juftlarning sxematik ko’rinishi keltirilgan bo’lib, bular mexanizmlar tuzulishi va kinematikasini o’qishda foydalaniladi. ikkinchi klass kinematik juft zveno harakatiga ikkita bog’lanish qo’yib, to’rtta harakatchanlikni qoldiradi. jadvalda misol tariqasida kinematik juft keltirilgan, uni «tsilindr-tekislik» deyliladi. bu juftning konstruktiv bajarilishi oldingiga o’xshash bo’lib, …

4 / 12

istalgancha tayyorlanishi mumkin, printsip bo’yicha shunday. yuqoridagi zveno uchta dekart o’qlari atrofida aylanishi mumkin. turtinchi klas kinematik juft to’rtta bog’lanish qo’yib, zvenoga ikkita harakatchanlikni qoldiradi. bulardan biri – tsilindrik. konstruktiv bu jadvaldagi rasmda ko’rsatilgandek tasvirlangan – yumaloq sterjen richagning tsilindrik teshikchasiga kirgizilgan. richag tsilindrik teshikcha bo’ylab siljiydi va uning atrofida aylanadi. beshinchi klass kinematik juft zvenoga beshta bog’lanish qo’yib, bitta harakatchanlikni qoldiradi. bulardan tablitsada ikki xili ko’rsatilgan – ilgarilanma va aylanma. ilgarilanma juftlarning konstruktiv bajarilishi tablitsada ko’rsatilganidek, prizmatik yunalishda ikki zvenoning bog’lanishi, natijada bir zveno boshqasiga bitta harakat beradi. (misol, metalga ishlov beruvchi stanoklarning yunaltiruvchisi). iv sinf kinematik juft c = 6 – h = 6 – 2 = 4 i sinf kinematik juft c = 6 – h = 6 – 5 = 1 ii klass kinematik juft c = 6 – h = 6 – 4 = 2 iii sinf kinematik juft c = 6 – h = …

5 / 12

uftlar bir nechta sinflarga bo'linadi. ular quyidagilardir: 1. erkin juftliklar: bu juftliklar qismlar orasidagi o'zaro harakatni cheklamaydi, ya'ni har bir qism boshqa qismlarga nisbatan erkin harakatlanadi. misol: sferik yoki silindrik tekislikdagi harakat. 2. qattiq juftliklar: bu juftlikda harakat faqat bir-biriga bog'liq qismlarda bo'ladi, ularning harakatlari bir-biriga nisbatan qat'iy belgilangan. misol: tishli mexanizm. 3. surish juftliklar: bu juftliklar bir qismining ikkinchisiga nisbatan faqat surilish harakatini amalga oshiradi. bunday juftliklar ko'pincha piston va silindr tizimlarida ishlatiladi. 4. rolyandik juftliklar: bunda bir qismining ikkinchisiga nisbatan aylanish harakati amalga oshiriladi. bunday juftliklar odatda tishli mexanizmlarda yoki o'qlarni aylantirishda qo'llaniladi. 5. aylanish juftliklar: bu juftliklar, harakatni faqat aylanish shaklida uzatishga imkon beradi. bunday juftliklarda qismlar faqat o'z o'qi atrofida aylanishi mumkin. kinematik juftlarning har biri mexanizmlarning samaradorligini, ularning ishlashini va to'g'ri ishlashini ta'minlash uchun muhimdir. foydalanilgan adabiyotlar: 1. frolov k.v va b. mexanizm va mashinalar nazariyasi. – t.: ukituvchi, 1990. 2. djuraev a va b. …
