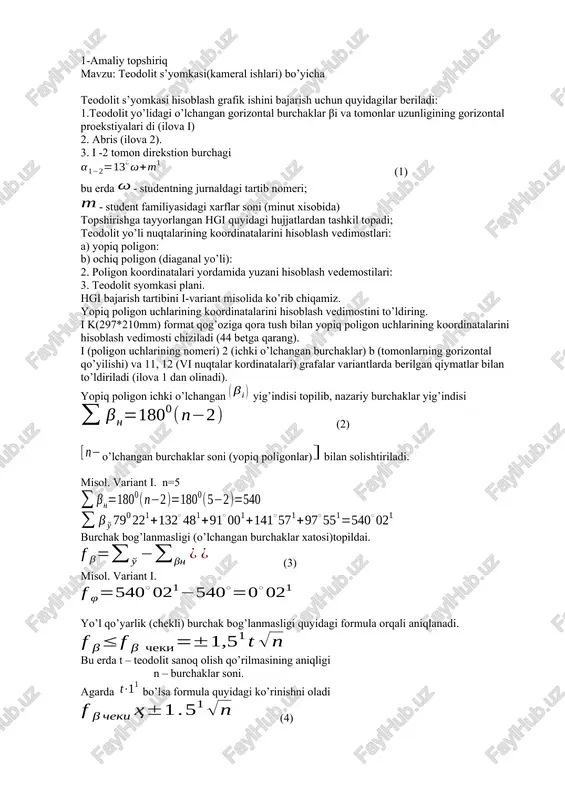

1 / 18

1-amaliy topshiriq mavzu: teodolit s’yomkasi(kameral ishlari) bo’yicha teodolit s’yomkasi hisoblash grafik ishini bajarish uchun quyidagilar beriladi: 1.teodolit yo’lidagi o’lchangan gorizontal burchaklar βi va tomonlar uzunligining gorizontal proekstiyalari di (ilova i) 2. abris (ilova 2). 3. i -2 tomon direkstion burchagi (1) bu erda - studentning jurnaldagi tartib nomeri; - student familiyasidagi xarflar soni (minut xisobida) topshirishga tayyorlangan hgi quyidagi hujjatlardan tashkil topadi; teodolit yo’li nuqtalarining koordinatalarini hisoblash vedimostlari: a) yopiq poligon: b) ochiq poligon (diaganal yo’li): 2. poligon koordinatalari yordamida yuzani hisoblash vedemostilari: 3. teodolit syomkasi plani. hgi bajarish tartibini i-variant misolida ko’rib chiqamiz. yopiq poligon uchlarining koordinatalarini hisoblash vedimostini to’ldiring. i k(297*210mm) format qog’oziga qora tush bilan yopiq poligon uchlarining koordinatalarini hisoblash vedimosti chiziladi (44 betga qarang). i (poligon uchlarining nomeri) 2 (ichki o’lchangan burchaklar) b (tomonlarning gorizontal qo’yilishi) va 11, 12 (vi nuqtalar kordinatalari) grafalar variantlarda berilgan qiymatlar bilan to’ldiriladi (ilova 1 dan olinadi). yopiq poligon ichki o’lchangan …

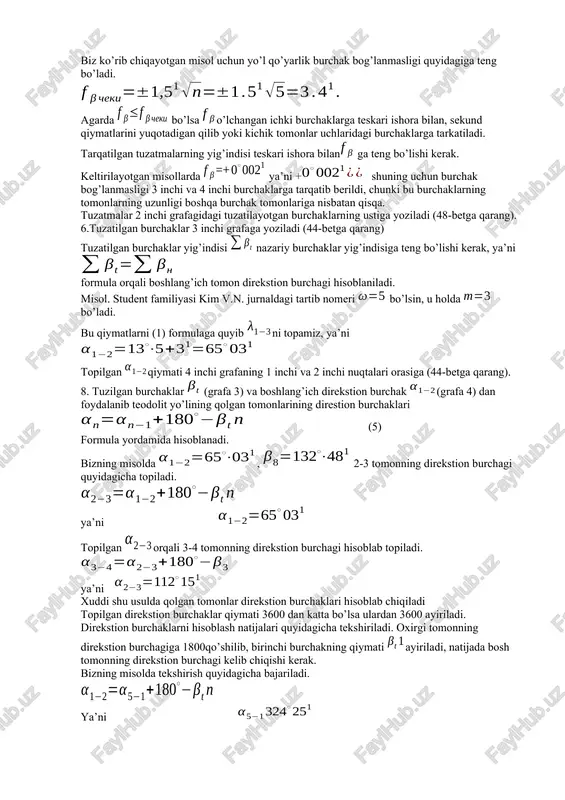

2 / 18

shora bilan ga teng bo’lishi kerak. keltirilayotgan misollarda ya’ni +shuning uchun burchak bog’lanmasligi 3 inchi va 4 inchi burchaklarga tarqatib berildi, chunki bu burchaklarning tomonlarning uzunligi boshqa burchak tomonlariga nisbatan qisqa. tuzatmalar 2 inchi grafagidagi tuzatilayotgan burchaklarning ustiga yoziladi (48-betga qarang). 6.tuzatilgan burchaklar 3 inchi grafaga yoziladi (44-betga qarang) tuzatilgan burchaklar yig’indisi nazariy burchaklar yig’indisiga teng bo’lishi kerak, ya’ni formula orqali boshlang’ich tomon direkstion burchagi hisoblaniladi. misol. student familiyasi kim v.n. jurnaldagi tartib nomeri bo’lsin, u holda bo’ladi. bu qiymatlarni (1) formulaga quyib ni topamiz, ya’ni topilgan qiymati 4 inchi grafaning 1 inchi va 2 inchi nuqtalari orasiga (44-betga qarang). 8. tuzilgan burchaklar (grafa 3) va boshlang’ich direkstion burchak (grafa 4) dan foydalanib teodolit yo’lining qolgan tomonlarining direstion burchaklari (5) formula yordamida hisoblanadi. bizning misolda , 2-3 tomonning direkstion burchagi quyidagicha topiladi. ya’ni topilgan orqali 3-4 tomonning direkstion burchagi hisoblab topiladi. ya’ni xuddi shu usulda qolgan tomonlar direkstion burchaklari hisoblab …

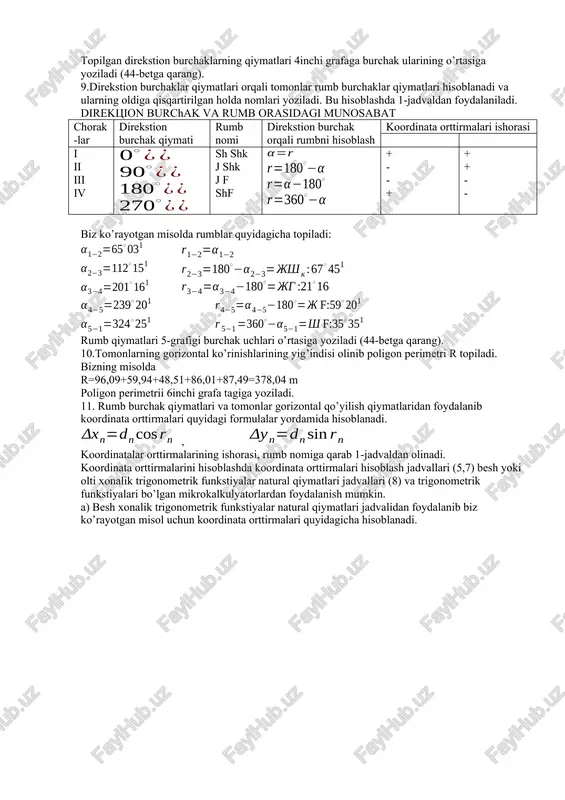

3 / 18

kstion burchak orqali rumbni hisoblash koordinata orttirmalari ishorasi i ii iii iv sh shk j shk j f shf + - - + + + - - biz ko’rayotgan misolda rumblar quyidagicha topiladi: rumb qiymatlari 5-grafigi burchak uchlari o’rtasiga yoziladi (44-betga qarang). 10.tomonlarning gorizontal ko’rinishlarining yig’indisi olinib poligon perimetri r topiladi. bizning misolda r=96,09+59,94+48,51+86,01+87,49=378,04 m poligon perimetrii 6inchi grafa tagiga yoziladi. 11. rumb burchak qiymatlari va tomonlar gorizontal qo’yilish qiymatlaridan foydalanib koordinata orttirmalari quyidagi formulalar yordamida hisoblanadi. , koordinatalar orttirmalarining ishorasi, rumb nomiga qarab 1-jadvaldan olinadi. koordinata orttirmalarini hisoblashda koordinata orttirmalari hisoblash jadvallari (5,7) besh yoki olti xonalik trigonometrik funkstiyalar natural qiymatlari jadvallari (8) va trigonometrik funkstiyalari bo’lgan mikrokalkulyatorlardan foydalanish mumkin. a) besh xonalik trigonometrik funkstiyalar natural qiymatlari jadvalidan foydalanib biz ko’rayotgan misol uchun koordinata orttirmalari quyidagicha hisoblanadi. poligon koordinata orttirmalari yuzdan birgacha yaxlitlanib vedomostning 7inchi va 8inchi grafalarida yoziladi. b) bakanova v.v., fokina p.i., «tablista prilojeniy koordinat» m.nedra 1976, …

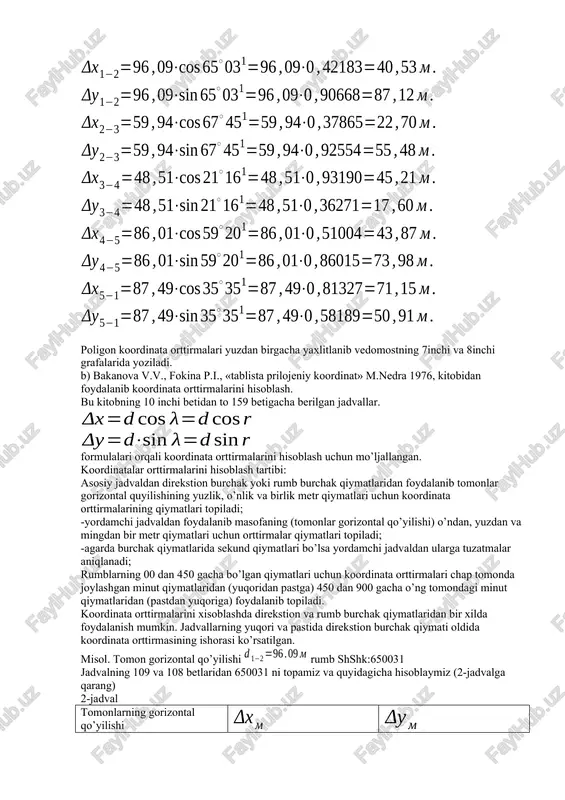

4 / 18

alar aniqlanadi; rumblarning 00 dan 450 gacha bo’lgan qiymatlari uchun koordinata orttirmalari chap tomonda joylashgan minut qiymatlaridan (yuqoridan pastga) 450 dan 900 gacha o’ng tomondagi minut qiymatlaridan (pastdan yuqoriga) foydalanib topiladi. koordinata orttirmalarini xisoblashda direkstion va rumb burchak qiymatlaridan bir xilda foydalanish mumkin. jadvallarning yuqori va pastida direkstion burchak qiymati oldida koordinata orttirmasining ishorasi ko’rsatilgan. misol. tomon gorizontal qo’yilishi rumb shshk:650031 jadvalning 109 va 108 betlaridan 650031 ni topamiz va quyidagicha hisoblaymiz (2-jadvalga qarang) 2-jadval tomonlarning gorizontal qo’yilishi 90 6 0,09 37,9644 2,53096 0,0377 81,6008 5,44005 0,0817 40,53306 87,12255 rumb nomini hisobga olib va yaxlitlab quyidagini olamiz qolgan hisoblagichlar shu tartibda bajariladi. g). mikrokalkulyator yordamida hisoblash. mikrokalkulyator yordamida hisoblash uchun rumb burchaklarinning minut qiymatlarini oltilik sanoq sistemasidan o’nlik sanoq sistemasiga o’tkazamiz. buning uchun rumb minut qiymati 6ga bo’lib yoziladi. misol. mikrokalkulyatorga burchak qiymati teriladi so’ngra deg knopkasi bosilib topishda cos topishda sin knopkasi bosiladi keyin x ko’paytirish knopkasi bosilib masofa …

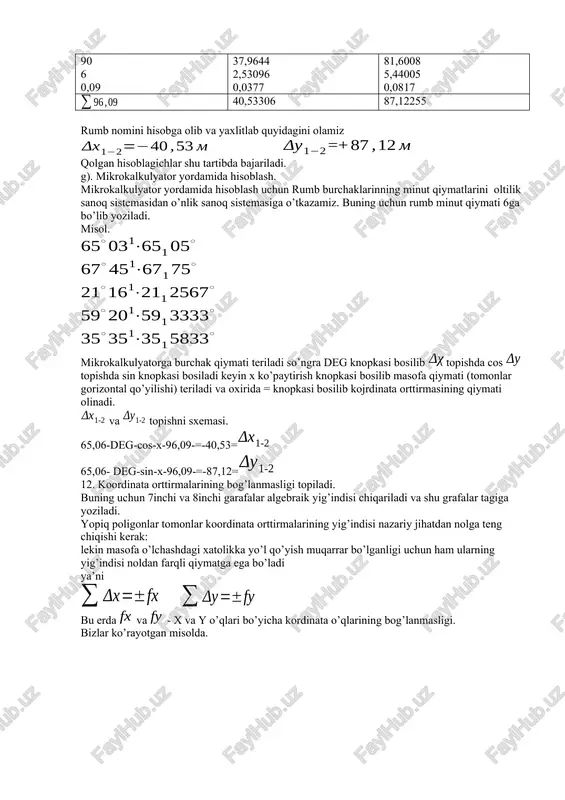

5 / 18

koordinata orttirmalarining absolyut bog’lovligi topiladi. biz ko’rayotgan misolda masofa o’lchash aniqligi nisbiy xato quyida keltirilgan chekli nisbiy xatodan oshmasligi kerak. agarda bu shart qanoatlantirmasa koordinata orttirmalari noto’g’ri hisoblangan yoki masofa o’lchashda xatoga yo’l qo’yilgan bo’ladi. bizning misol uchun ko’rsatilgan hisob koordinatalar hisoblash vedomosti tagida keltiriladi. agarda bo’lsa va bog’lanmasliklar teskari ishora bilan koordinata orttirilmalariga masofalarga to’g’ri proporstional ravishda tarqatib chiqiladi ya’ni x – o’qi orttirmalariga tuzatma u – o’qi orttirmalariga tuzatma bu erda r poligon parametri yuzlik metrda d – tomonlar uzunligi yuzlik metrda topilgan tuzatmalar har bir koordinata orttirmasi ustiga yozib chaqiladi. tarqatib chiqilgan tuzatmalar yig’indisi teskari ishora bilan bog’lanmaslik va larga teng bo’lishi kerak. (6) bizning misolda x va u o’qlari bo’yicha tuzatmalar (r=378,04m 3,3 yuzlik metr) quyidagiga teng. bu hisoblashda biz qiymatini 0,026 ni 0,02 deb yaxlitlab oldik. bu bilan biz katta xatoga yo’l qo’ymaymiz, lekin (6) –shartda quyidagi talabni bajarishga erishamiz. 15. tuzatilgan orttirmalar quyidagi formulalar …
