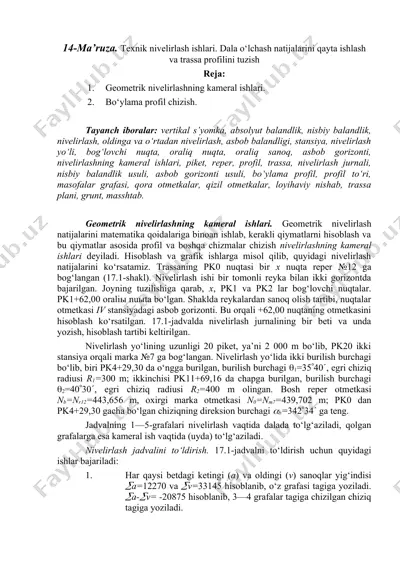

14-ma’ruza. texnik nivelirlаsh ishlаri. dаlа о‘lchаsh nаtijаlаrini qаytа ishlаsh vа trаssа profilini tuzish reja: 1. geometrik nivelirlashning kameral ishlari. 2. bo‘ylama profil chizish. tayanch iboralar: vertikal s’yomka, absolyut balandlik, nisbiy balandlik, nivelirlash, oldinga va o‘rtadan nivelirlash, asbob balandligi, stansiya, nivelirlash yo‘li, bog‘lovchi nuqta, oraliq nuqta, oraliq sanoq, asbob gorizonti, nivelirlashning kameral ishlari, piket, reper, profil, trassa, nivelirlash jurnali, nisbiy balandlik usuli, asbob gorizonti usuli, bo‘ylama profil, profil to‘ri, masofalar grafasi, qora otmetkalar, qizil otmetkalar, loyihaviy nishab, trassa plani, grunt, masshtab. geometrik nivelirlashning kameral ishlari. geometrik nivelirlash natijalarini matematika qoidalariga binoan ishlab, kerakli qiymatlarni hisoblash va bu qiymatlar asosida profil va boshqa chizmalar chizish nivelirlashning kameral ishlari deyiladi. hisoblash va grafik ishlarga misol qilib, quyidagi nivelirlash natijalarini ko‘rsatamiz. trassaning pk0 nuqtasi bir x nuqta reper №12 ga bog‘langan (17.1-shakl). nivelirlash ishi bir tomonli reyka bilan ikki gorizontda bajarilgan. joyning tuzilishiga qarab, x, pk1 va pk2 lar bog‘lovchi nuqtalar. pk1+62,00 oraliы nuыta …

2 / 8

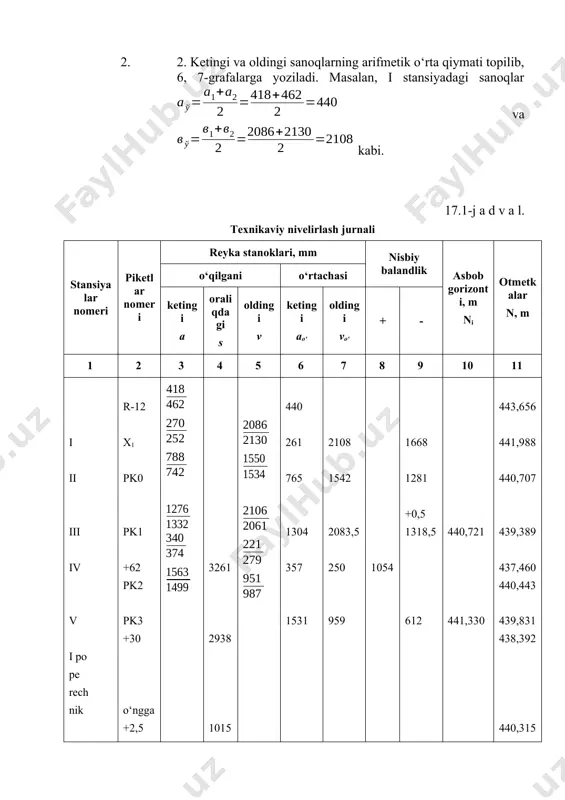

ion burchagi b=34234 ga teng. jadvalning 1—5-grafalari nivelirlash vaqtida dalada to‘lg‘aziladi, qolgan grafalarga esa kameral ish vaqtida (uyda) to‘lg‘aziladi. nivelirlash jadvalini to‘ldirish. 17.1-jadvalni to‘ldirish uchun quyidagi ishlar bajariladi: 1. har qaysi betdagi ketingi (a) va oldingi (v) sanoqlar yig‘indisi a=12270 va v=33145 hisoblanib, o‘z grafasi tagiga yoziladi. a-v= -20875 hisoblanib, 3—4 grafalar tagiga chizilgan chiziq tagiga yoziladi. 2. 2. ketingi va oldingi sanoqlarning arifmetik o‘rta qiymati topilib, 6, 7-grafalarga yoziladi. masalan, i stansiyadagi sanoqlar va kabi. 17.1-j a d v a l. texnikaviy nivelirlash jurnali stansiyalar nomeri piketlar nomeri reyka stanoklari, mm nisbiy balandlik asbob gorizonti, m ni otmetkalar n, m o‘qilgani o‘rtachasi ketingi a oraliqdagi s oldingi v ketingi ao‘ oldingi vo‘ + - 1 2 3 4 5 6 7 8 9 10 11 i ii iii iv v i po pe rech nik vi vii viii r-12 x1 pk0 pk1 +62 pk2 pk3 +30 o‘ngga +2,5 +11 …

3 / 8

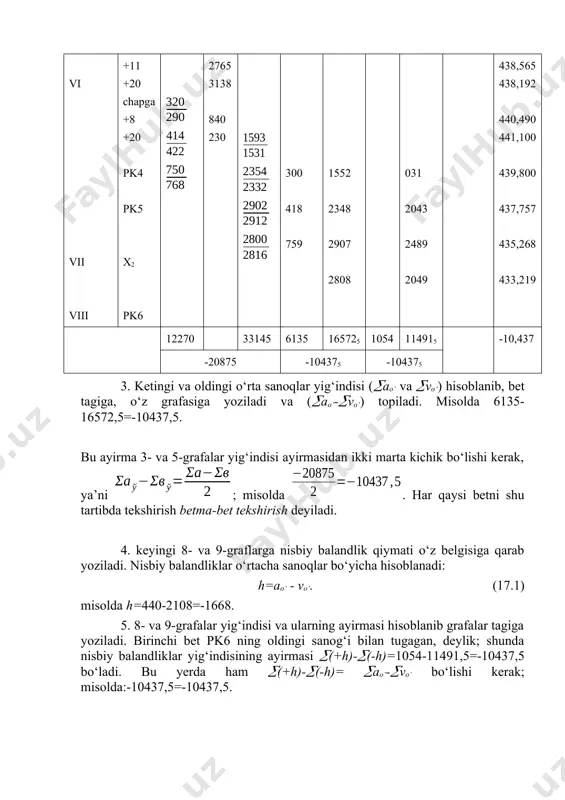

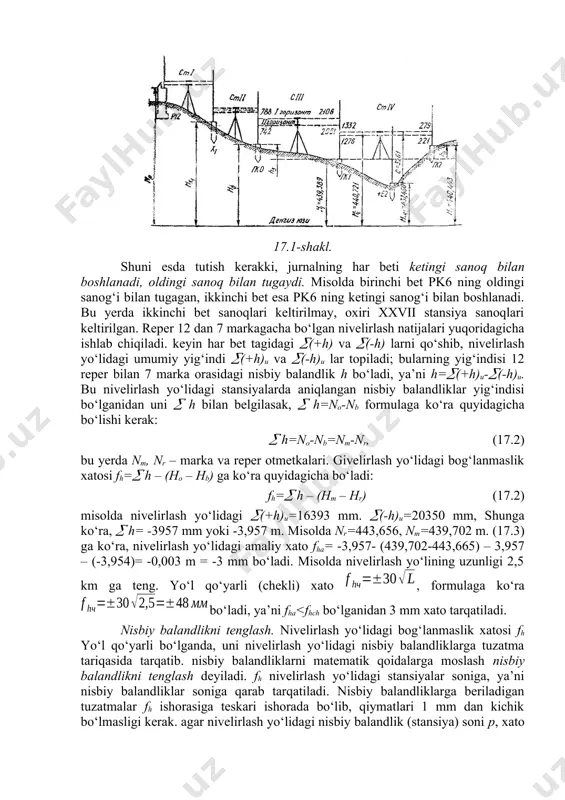

pk6 ning oldingi sanog‘i bilan tugagan, deylik; shunda nisbiy balandliklar yig‘indisining ayirmasi (+h)-(-h)=1054-11491,5=-10437,5 bo‘ladi. bu yerda ham (+h)-(-h)= ao‘-vo‘ bo‘lishi kerak; misolda:-10437,5=-10437,5. 17.1-shakl. shuni esda tutish kerakki, jurnalning har beti ketingi sanoq bilan boshlanadi, oldingi sanoq bilan tugaydi. misolda birinchi bet pk6 ning oldingi sanog‘i bilan tugagan, ikkinchi bet esa pk6 ning ketingi sanog‘i bilan boshlanadi. bu yerda ikkinchi bet sanoqlari keltirilmay, oxiri xxvii stansiya sanoqlari keltirilgan. reper 12 dan 7 markagacha bo‘lgan nivelirlash natijalari yuqoridagicha ishlab chiqiladi. keyin har bet tagidagi (+h) va (-h) larni qo‘shib, nivelirlash yo‘lidagi umumiy yig‘indi (+h)u va (-h)u lar topiladi; bularning yig‘indisi 12 reper bilan 7 marka orasidagi nisbiy balandlik h bo‘ladi, ya’ni h=(+h)u-(-h)u. bu nivelirlash yo‘lidagi stansiyalarda aniqlangan nisbiy balandliklar yig‘indisi bo‘lganidan uni h bilan belgilasak, h=no-nb formulaga ko‘ra quyidagicha bo‘lishi kerak: h=no-nb=nm-nr, (17.2) bu yerda nm, nr – marka va reper otmetkalari. givelirlash yo‘lidagi bog‘lanmaslik xatosi fh= h – (ho – hb) …

4 / 8

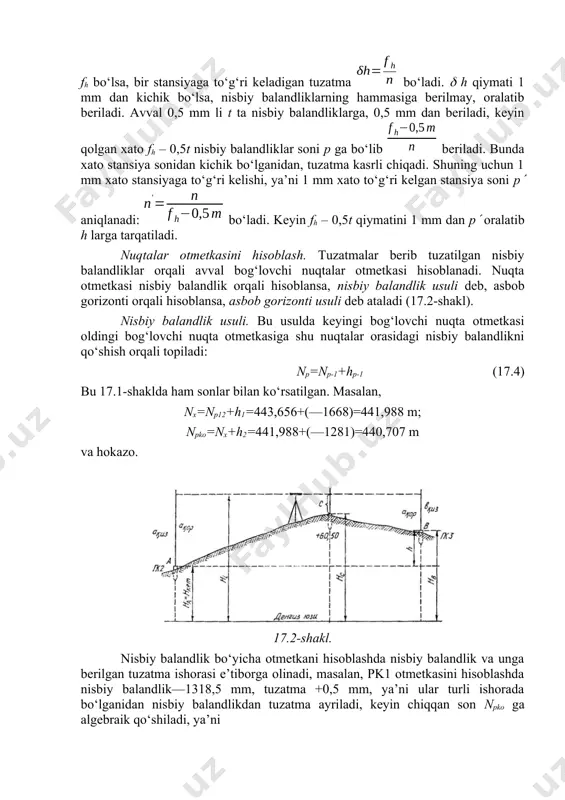

biy balandliklarga beriladigan tuzatmalar fh ishorasiga teskari ishorada bo‘lib, qiymatlari 1 mm dan kichik bo‘lmasligi kerak. agar nivelirlash yo‘lidagi nisbiy balandlik (stansiya) soni p, xato fh bo‘lsa, bir stansiyaga to‘g‘ri keladigan tuzatma bo‘ladi. h qiymati 1 mm dan kichik bo‘lsa, nisbiy balandliklarning hammasiga berilmay, oralatib beriladi. avval 0,5 mm li t ta nisbiy balandliklarga, 0,5 mm dan beriladi, keyin qolgan xato fh – 0,5t nisbiy balandliklar soni p ga bo‘lib beriladi. bunda xato stansiya sonidan kichik bo‘lganidan, tuzatma kasrli chiqadi. shuning uchun 1 mm xato stansiyaga to‘g‘ri kelishi, ya’ni 1 mm xato to‘g‘ri kelgan stansiya soni p aniqlanadi: bo‘ladi. keyin fh – 0,5t qiymatini 1 mm dan p oralatib h larga tarqatiladi. nuqtalar otmetkasini hisoblash. tuzatmalar berib tuzatilgan nisbiy balandliklar orqali avval bog‘lovchi nuqtalar otmetkasi hisoblanadi. nuqta otmetkasi nisbiy balandlik orqali hisoblansa, nisbiy balandlik usuli deb, asbob gorizonti orqali hisoblansa, asbob gorizonti usuli deb ataladi (17.2-shakl). nisbiy balandlik usuli. bu …

5 / 8

sbob gorizonti oraliq nuqtalar olingan stansiyalardagina hisoblanadi. oraliq sanoqlar bir tomonli reykalarda ikkinchi gorizontda, ikki tomonli reykalarda esa qora tomondan olingani uchun, shu asbob gorizontining otmetkasi hisoblanadi. asbob gorizonti (ag) otmetkasi ni ketingi bog‘lovchi nuqta otmetkasi (nket) ga shu nuqtadan olingan sanoqning qo‘shilganiga teng, ya’ni ikkinchi gorizont sanog‘i bo‘yicha: ni=nket+a2, (17.5) qora tomon sanog‘i bo‘yicha: ni=nket+aqor (17.6) bu 1772-shaklda yaqqol ko‘rsatilgan. 17.1-jadvalda iv stansiyaning asbob gorizonti quyidagicha: ni =npk1+a2=439,389+1332=440,721 m. shu son asbob gorizonti (10-grafa) grafasiga yoziladi. oraliq nuqta otmetkasini hisoblash. hisoblab topilgan asbob gorizonti bo‘yicha shu stansiyadan qarab, oraliq sanoq s olingan nuqtalar otmetkasi nor quyidagi formula yordamida hisoblanadi: nor=ni – s, (17.7) bu yerda s—oraliq sanoq. yuqorida keltirilgan misoldagi iv stansiyada oraliq nuqta +62,00 ning sanog‘i 3261, otmetkasi esa n+62=ni —3261=440,721—3261=437,460 bo‘ladi. bir stansiyadan bir necha nuqtaga qarab oraliq sanoq olinsa, bu nuqtalar otmetkasini hisoblashda oraliq sanoqlar bir asbob gorizontidan ayriladi. ko‘ndalang nuqtalar otmetkasini hisoblash. ko‘ndalang nuqtalardan ham …
