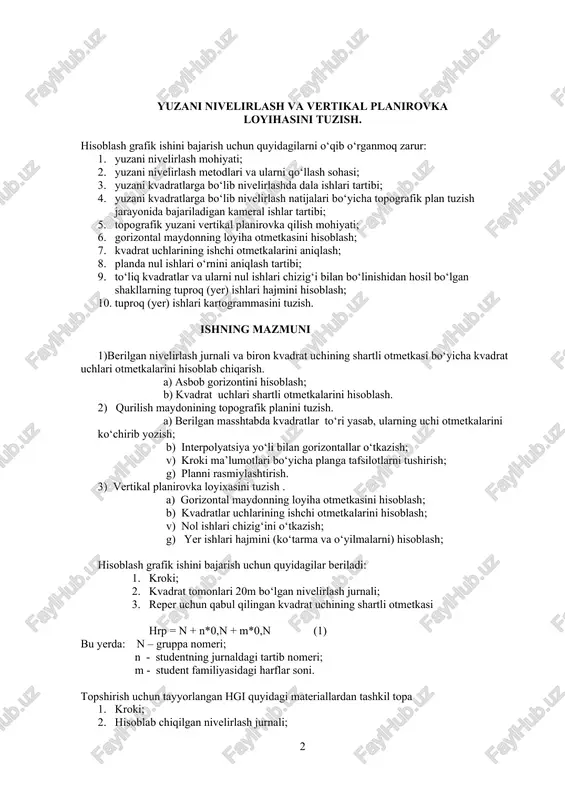

yuzani nivelirlash va vertikal planirovka loyihasini tuzish (metodik ko‘rsatmalar) yuzani nivelirlash va vertikal planirovka loyihasini tuzish. hisoblash grafik ishini bajarish uchun quyidagilarni o‘qib o‘rganmoq zarur: 1. yuzani nivelirlash mohiyati; 2. yuzani nivelirlash metodlari va ularni qo‘llash sohasi; 3. yuzani kvadratlarga bo‘lib nivelirlashda dala ishlari tartibi; 4. yuzani kvadratlarga bo‘lib nivelirlash natijalari bo‘yicha topografik plan tuzish jarayonida bajariladigan kameral ishlar tartibi; 5. topografik yuzani vertikal planirovka qilish mohiyati; 6. gorizontal maydonning loyiha otmetkasini hisoblash; 7. kvadrat uchlarining ishchi otmetkalarini aniqlash; 8. planda nul ishlari o‘rnini aniqlash tartibi; 9. to‘liq kvadratlar va ularni nul ishlari chizig‘i bilan bo‘linishidan hosil bo‘lgan shakllarning tuproq (yer) ishlari hajmini hisoblash; 10. tuproq (yer) ishlari kartogrammasini tuzish. ishning mazmuni 1)berilgan nivelirlash jurnali va biron kvadrat uchining shartli otmetkasi bo‘yicha kvadrat uchlari otmetkalarini hisoblab chiqarish. a) asbob gorizontini hisoblash; b) kvadrat uchlari shartli otmetkalarini hisoblash. 2) qurilish maydonining topografik planini tuzish. a) berilgan masshtabda kvadratlar to‘ri yasab, ularning …

2 / 18

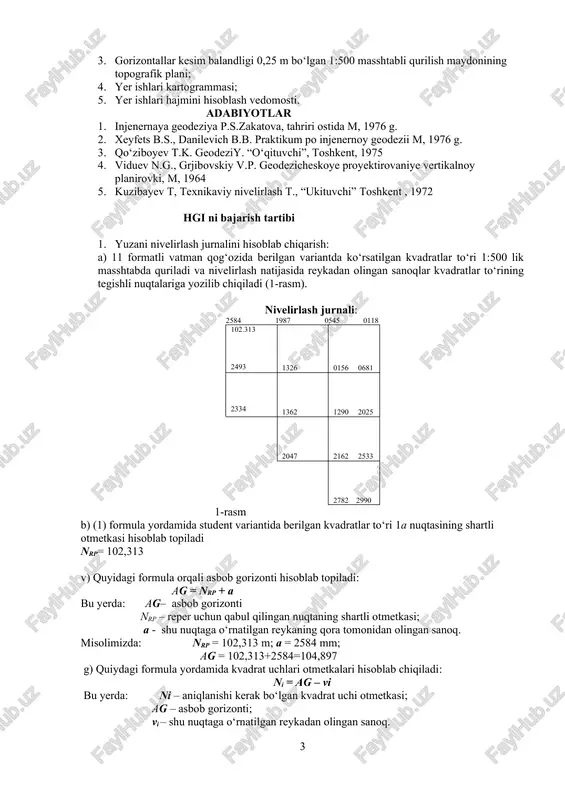

yasidagi harflar soni. topshirish uchun tayyorlangan hgi quyidagi materiallardan tashkil topa 1. kroki; 2. hisoblab chiqilgan nivelirlash jurnali; 3. gorizontallar kesim balandligi 0,25 m bo‘lgan 1:500 masshtabli qurilish maydonining topografik plani; 4. yer ishlari kartogrammasi; 5. yer ishlari hajmini hisoblash vedomosti. adabiyotlar 1. injenernaya geodeziya p.s.zakatova, tahriri ostida m, 1976 g. 2. xeyfets b.s., danilevich b.b. praktikum po injenernoy geodezii m, 1976 g. 3. qo‘ziboyev t.k. geodeziy. “o‘qituvchi”, toshkent, 1975 4. viduev n.g., grjibovskiy v.p. geodezicheskoye proyektirovaniye vertikalnoy planirovki, m, 1964 5. kuzibayev t, texnikaviy nivelirlash t., “ukituvchi” toshkent , 1972 hgi ni bajarish tartibi 1. yuzani nivelirlash jurnalini hisoblab chiqarish: a) 11 formatli vatman qog‘ozida berilgan variantda ko‘rsatilgan kvadratlar to‘ri 1:500 lik masshtabda quriladi va nivelirlash natijasida reykadan olingan sanoqlar kvadratlar to‘rining tegishli nuqtalariga yozilib chiqiladi (1-rasm). nivelirlash jurnali: 2584 1987 0545 0118 102.313 2493 1326 0156 0681 2334 1362 1290 2025 2047 2162 2533 2782 2990 1-rasm b) …

3 / 18

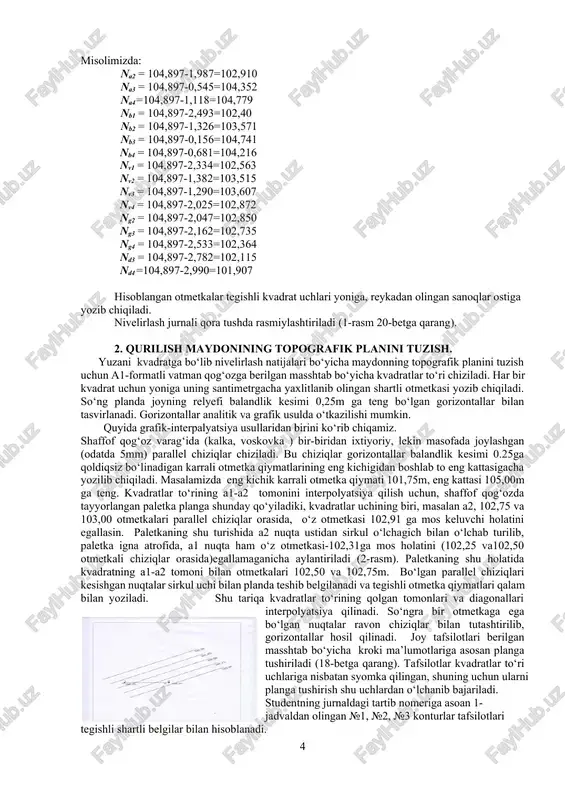

681=104,216 nv1 = 104,897-2,334=102,563 nv2 = 104,897-1,382=103,515 nv3 = 104,897-1,290=103,607 nv4 = 104,897-2,025=102,872 ng2 = 104,897-2,047=102,850 ng3 = 104,897-2,162=102,735 ng4 = 104,897-2,533=102,364 nd3 = 104,897-2,782=102,115 nd4 =104,897-2,990=101,907 hisoblangan otmetkalar tegishli kvadrat uchlari yoniga, reykadan olingan sanoqlar ostiga yozib chiqiladi. nivelirlash jurnali qora tushda rasmiylashtiriladi (1-rasm 20-betga qarang). 2. qurilish maydonining topografik planini tuzish. yuzani kvadratga bo‘lib nivelirlash natijalari bo‘yicha maydonning topografik planini tuzish uchun a1-formatli vatman qog‘ozga berilgan masshtab bo‘yicha kvadratlar to‘ri chiziladi. har bir kvadrat uchun yoniga uning santimetrgacha yaxlitlanib olingan shartli otmetkasi yozib chiqiladi. so‘ng planda joyning relyefi balandlik kesimi 0,25m ga teng bo‘lgan gorizontallar bilan tasvirlanadi. gorizontallar analitik va grafik usulda o‘tkazilishi mumkin. quyida grafik-interpalyatsiya usullaridan birini ko‘rib chiqamiz. shaffof qog‘oz varag‘ida (kalka, voskovka ) bir-biridan ixtiyoriy, lekin masofada joylashgan (odatda 5mm) parallel chiziqlar chiziladi. bu chiziqlar gorizontallar balandlik kesimi 0.25ga qoldiqsiz bo‘linadigan karrali otmetka qiymatlarining eng kichigidan boshlab to eng kattasigacha yozilib chiqiladi. masalamizda eng kichik …

4 / 18

va 102,75m. bo‘lgan parallel chiziqlari kesishgan nuqtalar sirkul uchi bilan planda teshib belgilanadi va tegishli otmetka qiymatlari qalam bilan yoziladi. shu tariqa kvadratlar to‘rining qolgan tomonlari va diagonallari interpolyatsiya qilinadi. so‘ngra bir otmetkaga ega bo‘lgan nuqtalar ravon chiziqlar bilan tutashtirilib, gorizontallar hosil qilinadi. joy tafsilotlari berilgan masshtab bo‘yicha kroki ma’lumotlariga asosan planga tushiriladi (18-betga qarang). tafsilotlar kvadratlar to‘ri uchlariga nisbatan syomka qilingan, shuning uchun ularni planga tushirish shu uchlardan o‘lchanib bajariladi. studentning jurnaldagi tartib nomeriga asoan 1-jadvaldan olingan №1, №2, №3 konturlar tafsilotlari tegishli shartli belgilar bilan hisoblanadi. planni rasmiylashtirish qalamda tayyorlangan plan elementlari tegishli rangdagi tushlari bilan rasmiylashtiriladi. kvadratlar to‘ri- ko‘k, ularning uchlari otmetkalari esa qora rangdagi tush bilan ifodalanadi. planga tushirilgan barcha konturlar va joy relyefi “shartli belgilar” talablariga asoslangan holda rasmiylashtiriladi. plandagi tafsilot shartli belgilari, ularning shakli, o‘lchami va joylashish tartibiga alohida rioya qilingan holda ifodalanishi zarur. joy relyefining shartli belgisi gorizontallar 0.1mm qalinlikdagi chiziqlar bilan malla …

5 / 18

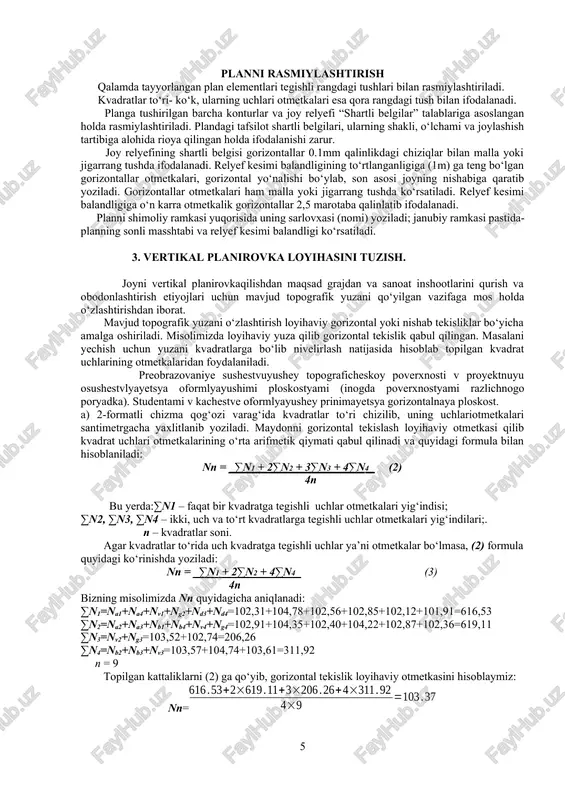

mavjud topografik yuzani qo‘yilgan vazifaga mos holda o‘zlashtirishdan iborat. mavjud topografik yuzani o‘zlashtirish loyihaviy gorizontal yoki nishab tekisliklar bo‘yicha amalga oshiriladi. misolimizda loyihaviy yuza qilib gorizontal tekislik qabul qilingan. masalani yechish uchun yuzani kvadratlarga bo‘lib nivelirlash natijasida hisoblab topilgan kvadrat uchlarining otmetkalaridan foydalaniladi. preobrazovaniye sushestvuyushey topograficheskoy poverxnosti v proyektnuyu osushestvlyayetsya oformlyayushimi ploskostyami (inogda poverxnostyami razlichnogo poryadka). studentami v kachestve oformlyayushey prinimayetsya gorizontalnaya ploskost. a) 2-formatli chizma qog‘ozi varag‘ida kvadratlar to‘ri chizilib, uning uchlariotmetkalari santimetrgacha yaxlitlanib yoziladi. maydonni gorizontal tekislash loyihaviy otmetkasi qilib kvadrat uchlari otmetkalarining o‘rta arifmetik qiymati qabul qilinadi va quyidagi formula bilan hisoblaniladi: nn = _∑n1 + 2∑n2 + 3∑n3 + 4∑n4_ (2) 4n bu yerda:∑n1 – faqat bir kvadratga tegishli uchlar otmetkalari yig‘indisi; ∑n2, ∑n3, ∑n4 – ikki, uch va to‘rt kvadratlarga tegishli uchlar otmetkalari yig‘indilari;. n – kvadratlar soni. agar kvadratlar to‘rida uch kvadratga tegishli uchlar ya’ni otmetkalar bo‘lmasa, (2) formula quyidagi ko‘rinishda yoziladi: nn = …
