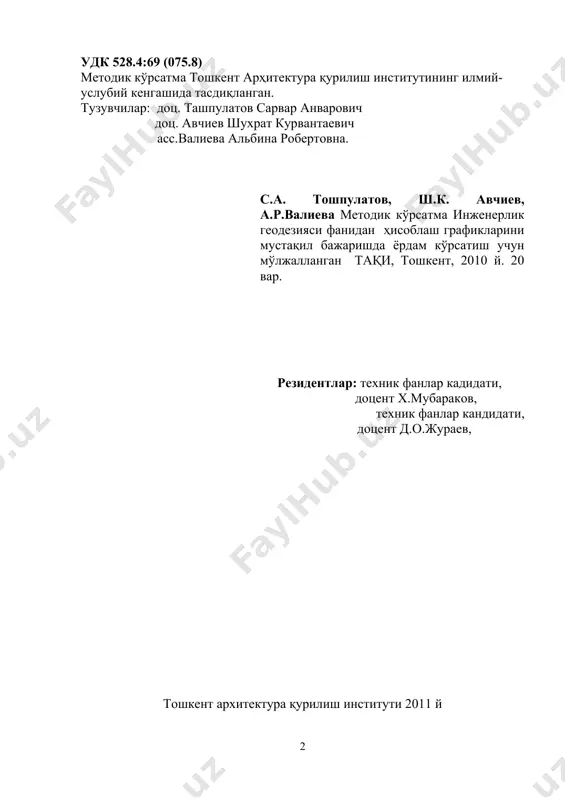

ўзбекистон республикаси олий ва ўрта маҳсус таълим вазирлиги ********************************************************** тошкент архитектура-қурилиш институти “геодезия ва кадастр ” кафедраси юзани нивелирлаш ва вертикал планировка лойиҳасини тузиш (методик кўрсатмалар) ташкент-2011 й. удк 528.4:69 (075.8) методик кўрсатма тошкент арҳитектура қурилиш институтининг илмий-услубий кенгашида тасдиқланган. тузувчилар: доц. ташпулатов сарвар анварович доц. авчиев шухрат курвантаевич асс.валиева альбина робертовна. с.а. тошпулатов, ш.к. авчиев, а.р.валиева методик кўрсатма инженерлик геодезияси фанидан ҳисоблаш графикларини мустақил бажаришда ёрдам кўрсатиш учун мўлжалланган тақи, тошкент, 2010 й. 20 вар. резидентлар: техник фанлар кадидати, доцент х.мубараков, техник фанлар кандидати, доцент д.о.жураев, тошкент архитектура қурилиш институти 2011 й юзани нивелирлаш ва вертикал планировка лойиҳасини тузиш. ҳисоблаш график ишини бажариш учун қуйидагиларни ўқиб ўрганмоқ зарур: 1. юзани нивелирлаш моҳияти; 2. юзани нивелирлаш методлари ва уларни қўллаш соҳаси; 3. юзани квадратларга бўлиб нивелирлашда дала ишлари тартиби; 4. юзани квадратларга бўлиб нивелирлаш натижалари бўйича топографик план тузиш жараёнида бажариладиган камерал ишлар тартиби; 5. топографик юзани вертикал планировка қилиш …

2 / 20

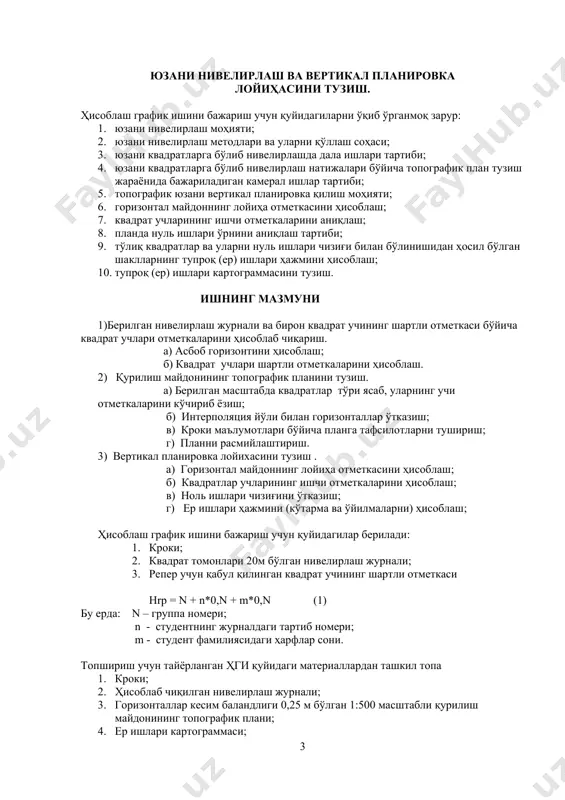

ция йўли билан горизонталлар ўтказиш; в) кроки маълумотлари бўйича планга тафсилотларни тушириш; г) планни расмийлаштириш. 3) вертикал планировка лойихасини тузиш . а) горизонтал майдоннинг лойиҳа отметкасини ҳисоблаш; б) квадратлар учларининг ишчи отметкаларини ҳисоблаш; в) ноль ишлари чизиғини ўтказиш; г) ер ишлари ҳажмини (кўтарма ва ўйилмаларни) ҳисоблаш; ҳисоблаш график ишини бажариш учун қуйидагилар берилади: 1. кроки; 2. квадрат томонлари 20м бўлган нивелирлаш журнали; 3. репер учун қабул қилинган квадрат учининг шартли отметкаси hrp = n + n*0,n + m*0,n (1) бу ерда: n – группа номери; n - студентнинг журналдаги тартиб номери; m - студент фамилиясидаги ҳарфлар сони. топшириш учун тайёрланган ҳги қуйидаги материаллардан ташкил топа 1. кроки; 2. ҳисоблаб чиқилган нивелирлаш журнали; 3. горизонталлар кесим баландлиги 0,25 м бўлган 1:500 масштабли қурилиш майдонининг топографик плани; 4. ер ишлари картограммаси; 5. ер ишлари ҳажмини ҳисоблаш ведомости. адабиётлар 1. инженерная геодезия п.с.закатова, таҳрири остида м, 1976 г. 2. хейфец б.с., данилевич б.б. …

3 / 20

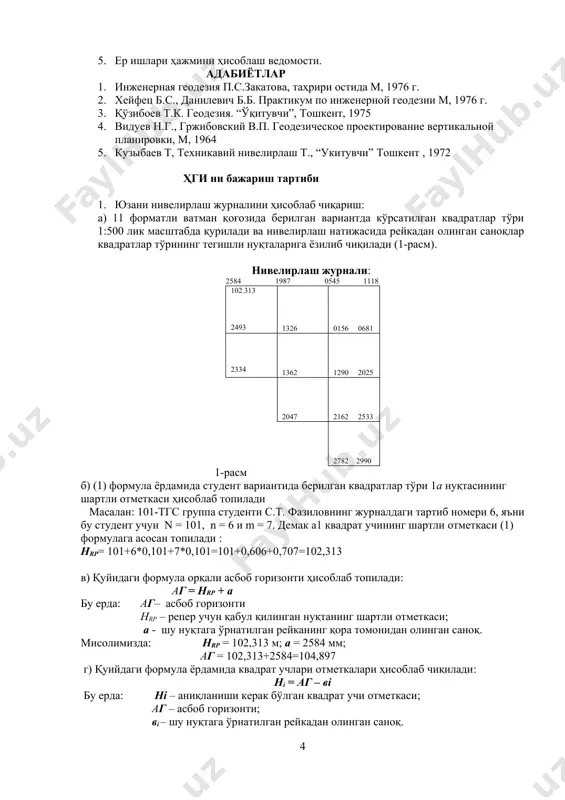

адрат учининг шартли отметкаси (1) формулага асосан топилади : нrp= 101+6*0,101+7*0,101=101+0,606+0,707=102,313 в) қуйидаги формула орқали асбоб горизонти ҳисоблаб топилади: аг = нrp + а бу ерда: аг– асбоб горизонти нrp – репер учун қабул қилинган нуқтанинг шартли отметкаси; а - шу нуқтага ўрнатилган рейканинг қора томонидан олинган саноқ. мисолимизда: нrp = 102,313 м; а = 2584 мм; аг = 102,313+2584=104,897 г) қуийдаги формула ёрдамида квадрат учлари отметкалари ҳисоблаб чиқилади: нi = аг – вi бу ерда: нi – аниқланиши керак бўлган квадрат учи отметкаси; аг – асбоб горизонти; вi – шу нуқтага ўрнатилган рейкадан олинган саноқ. мисолимизда: на2 = 104,897-1,987=102,910 на3 = 104,897-0,545=104,352 на4=104,897-1,118=104,779 нб1 = 104,897-2,493=102,40 нб2 = 104,897-1,326=103,571 нб3 = 104,897-0,156=104,741 нб4 = 104,897-0,681=104,216 нв1 = 104,897-2,334=102,563 нв2 = 104,897-1,382=103,515 нв3 = 104,897-1,290=103,607 нв4 = 104,897-2,025=102,872 нг2 = 104,897-2,047=102,850 нг3 = 104,897-2,162=102,735 нг4 = 104,897-2,533=102,364 нд3 = 104,897-2,782=102,115 нд4 =104,897-2,990=101,907 ҳисобланган отметкалар тегишли квадрат учлари ёнига, рейкадан олинган …

4 / 20

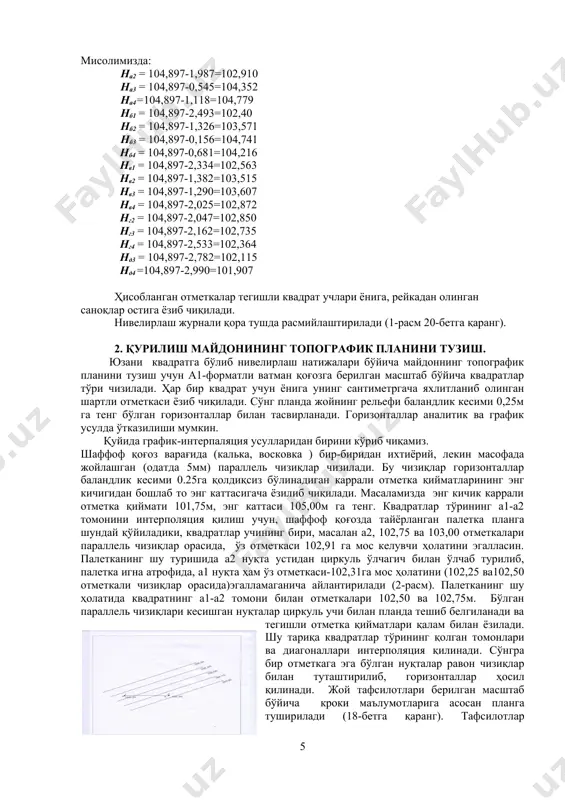

ган каррали отметка қийматларининг энг кичигидан бошлаб то энг каттасигача ёзилиб чиқилади. масаламизда энг кичик каррали отметка қиймати 101,75м, энг каттаси 105,00м га тенг. квадратлар тўрининг а1-а2 томонини интерполяция қилиш учун, шаффоф қоғозда тайёрланган палетка планга шундай қўйиладики, квадратлар учининг бири, масалан а2, 102,75 ва 103,00 отметкалари параллель чизиқлар орасида, ўз отметкаси 102,91 га мос келувчи ҳолатини эгалласин. палетканинг шу туришида а2 нуқта устидан циркуль ўлчагич билан ўлчаб турилиб, палетка игна атрофида, а1 нуқта ҳам ўз отметкаси-102,31га мос ҳолатини (102,25 ва102,50 отметкали чизиқлар орасида)эгалламаганича айлантирилади (2-расм). палетканинг шу ҳолатида квадратнинг а1-а2 томони билан отметкалари 102,50 ва 102,75м. бўлган параллель чизиқлари кесишган нуқталар циркуль учи билан планда тешиб белгиланади ва тегишли отметка қийматлари қалам билан ёзилади. шу тариқа квадратлар тўрининг қолган томонлари ва диагоналлари интерполяция қилинади. сўнгра бир отметкага эга бўлган нуқталар равон чизиқлар билан туташтирилиб, горизонталлар ҳосил қилинади. жой тафсилотлари берилган масштаб бўйича кроки маълумотларига асосан планга туширилади (18-бетга қаранг). …

5 / 20

ёки жигарранг тушда ифодаланади. рельеф кесими баландлигининг тўртланганлигига (1м) га тенг бўлган горизонталлар отметкалари, горизонтал йўналиши бўйлаб, сон асоси жойнинг нишабига қаратиб ёзилади. горизонталлар отметкалари ҳам малла ёки жигарранг тушда кўрсатилади. рельеф кесими баландлигига ўн карра отметкалик горизонталлар 2,5 маротаба қалинлатиб ифодаланади. планни шимолий рамкаси юқорисида унинг сарловхаси (номи) ёзилади; жанубий рамкаси пастида-планнинг сонли масштаби ва рельеф кесими баландлиги кўрсатилади. 3. вертикал планировка лойиҳасини тузиш. жойни вертикал планировкақилишдан мақсад граждан ва саноат иншоотларини қуриш ва ободонлаштириш этиёжлари учун мавжуд топографик юзани қўйилган вазифага мос ҳолда ўзлаштиришдан иборат. мавжуд топографик юзани ўзлаштириш лойиҳавий горизонтал ёки нишаб текисликлар бўйича амалга оширилади. мисолимизда лойиҳавий юза қилиб горизонтал текислик қабул қилинган. масалани ечиш учун юзани квадратларга бўлиб нивелирлаш натижасида ҳисоблаб топилган квадрат учларининг отметкаларидан фойдаланилади. преобразование существующей топографической поверхности в проектную осуществляется оформляющими плоскостями (иногда поверхностями различного порядка). студентами в качестве оформляющей принимается горизонтальная плоскость. а) 2-форматли чизма қоғози варағида квадратлар тўри чизилиб, унинг …
