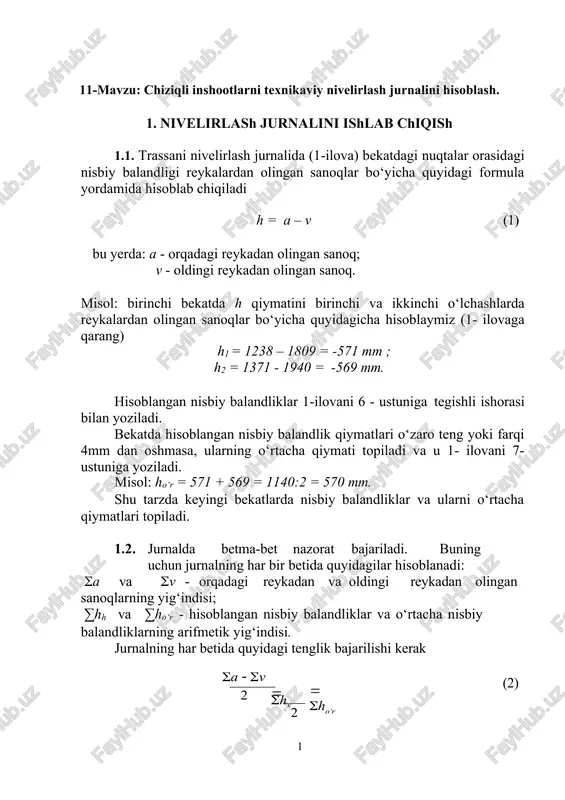

11-mavzu: chiziqli inshootlarni texnikaviy nivelirlash jurnalini hisoblash. 1. nivelirlash jurnalini ishlab chiqish 1.1. trassani nivelirlash jurnalida (1-ilova) bekatdagi nuqtalar orasidagi nisbiy balandligi reykalardan olingan sanoqlar bo‘yicha quyidagi formula yordamida hisoblab chiqiladi h = a – v (1) bu yerda: a - orqadagi reykadan olingan sanoq; v - oldingi reykadan olingan sanoq. misol: birinchi bekatda h qiymatini birinchi va ikkinchi o‘lchashlarda reykalardan olingan sanoqlar bo‘yicha quyidagicha hisoblaymiz (1- ilovaga qarang) h1 = 1238 – 1809 = -571 mm ; h2 = 1371 - 1940 = -569 mm. hisoblangan nisbiy balandliklar 1-ilovani 6 - ustuniga tegishli ishorasi bilan yoziladi. bekatda hisoblangan nisbiy balandlik qiymatlari o‘zaro teng yoki farqi 4mm dan oshmasa, ularning o‘rtacha qiymati topiladi va u 1- ilovani 7- ustuniga yoziladi. misol: ho‘r = 571 + 569 = 1140:2 = 570 mm. shu tarzda keyingi bekatlarda nisbiy balandliklar va ularni o‘rtacha qiymatlari topiladi. 1.2. jurnalda betma-bet nazorat bajariladi. buning uchun jurnalning …

2 / 16

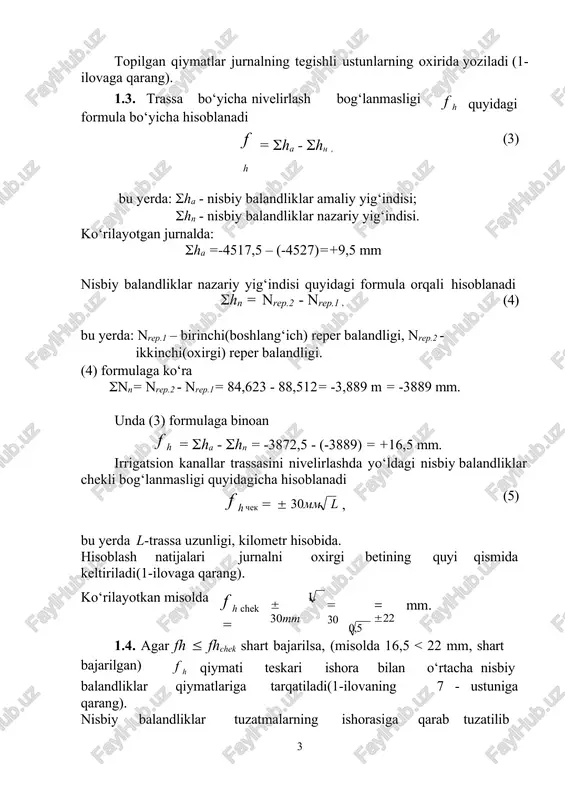

landligi. (4) formulaga ko‘ra nn= nrep.2 - nrep.1= 84,623 - 88,512= -3,889 m = -3889 mm. unda (3) formulaga binoan f h = ha - hn = -3872,5 - (-3889) = +16,5 mm. ( chek =  30 mm l , (5) )irrigatsion kanallar trassasini nivelirlashda yo‘ldagi nisbiy balandliklar chekli bog‘lanmasligi quyidagicha hisoblanadi f h bu yerda l-trassa uzunligi, kilometr hisobida. ( l )hisoblash natijalari jurnalni oxirgi betining quyi qismida keltiriladi(1-ilovaga qarang). ko‘rilayotkan misolda f h chek =  30mm = 30  22 mm. 1.4. ( 0,5 )agar fh  fhchek shart bajarilsa, (misolda 16,5 < 22 mm, shart bajarilgan) f h qiymati teskari ishora bilan o‘rtacha nisbiy balandliklar qiymatlariga tarqatiladi(1-ilovaning 7 - ustuniga qarang). nisbiy balandliklar tuzatmalarning ishorasiga qarab tuzatilib jurnalning 8 - ustuniga yoziladi. 1.5. boshlang‘ich reper balandligi va tuzatilgan nisbiy balandliklardan foydalanib bog‘lovchi (piket) nuqtalari balandligi quyidagicha topiladi nn = hn-1 + htuz , i (6) …

3 / 16

misol: nor = ag – c = 88,652 – 0,338 = 88,314m. topilgan qiymat jurnalni 10-ustuniga tegishli plyusli nuqta qatoriga yoziladi. shu tarzda ko‘ndalang qirqim nuqtalari balandligi ham topiladi. 2. doiraviy egrilik elementlari va egrilikning bosh nuqtalari piket o‘rnini hisoblash hisoblash piketlash daftarchasida bajariladi (2 - ilova)da ko‘rsatilgan egrini rejalash elementlari ko‘rsatilgan. 2.1. trassaning burilish burchagi φ va egri radius r qiymatlari bo‘yicha egrilik elementlari: t (tangens), k (egrilik uzunligi), b (bissektrisa) va d (domer) qiymatlari quyidagi formulalardan foyidalanib topiladi:  0  0   0  t = rtg 2 ; k = 1800 r ; b  rsec 2 1 ; d = 2t – k .   (9) misol: φ = 38012’ ; r=70m berilgan bo‘lsa, unda (9) ga ko‘ra: t =24,24m ; k = 46,67m ; b =4,07m; d = 1,81m. yechish kalkulyatorda oson bajariladi. bu qiymatlarni berilgan φ va r orqali maxsus jadvallardan …

4 / 16

shini piket o‘rni eb pk2 + 27,76 bo‘lsa, birinchi to‘g‘ri chiziq qiymati 227,76 m ga teng bo‘ladi; egrilik oxirini piket o‘rni eo pk2 + 74,43 bo‘lganda esa, ikkinchi to‘g‘ri kesma qiymati quyidagicha topiladi 500m - 274,43=225,57m. nazorat: egri uzunligi va to‘g‘ri kesma qiymatlarining yig‘indisi trassa uzunligini berish kerak: 227,76 + 225,57 + 46,67 = 500m, ya’ni trassa uzunligidan egrilik oxirini piket o‘rni ayiriladi. 3. kanal trassasining bo‘ylama profilini tuzish bo‘ylama profil 50x80 sm o‘lchamdagi millimetrli qog‘ozda qabul qilingan gorizontal 1:1000 va vertikal 1:100 masshtablarda tuziladi. 3.1. millimetrli qog‘ozda profil to‘ri 3 - ilovada ko‘rsatilgan o‘lchamlarda chiziladi. 3.2. «masofalar» qatorida gorizontal masshtabda piketlar va oraliq nuqtalari masofalari qo‘yilib ular qiymati yoziladi. shu qator ostida piketlar nomeri ham ko‘rsatiladi. 3.3. piketlash daftarchasidan (2 – ilova) foydalanib «joy plani» qatorida gorizontal masshtabda tafsilotlar chegarasi tushiriladi va shatrli belgilar bilan ifodalanadi. 3.4. «to‘g‘riliklar va egriliklar plani» qatorida trassaning o‘qi tasvirlanadi. eb va eo qiymatlari …

5 / 16

zontal va 1:200 vertikal masshtablarda chiziladi. masofalar va nuqtalar balandligi 1 - ilovadan olinadi. 4. inshoot elementlarini bo‘ylama profilda loyihalash 4.1. bo‘ylama profilda, yer ishlari hajmi qazilma va ko‘tarma bo‘yicha teng bo‘lishini hisobga olgan holda, loyiha chizig‘i o‘tkaziladi. profildagi vertikal masshtabining shkalasidan foydalanib loyiha chiziqning bosh va oxirgi nuqtalari balandliklari aniqlab, «loyiha balandliklari» qatorida tegishli pko va pk 5 nuqtalari to‘g‘risida yoziladi. 4.2. loyiha chizig‘ini nishabligi quyidagi formula orqali hisoblanadi nox  nb i = s , (11) bu yerda: nox ; nb - loyiha chizig‘ini oxirgi va bosh nuqtalari balandligi; s - loyiha chiziq uzunligi. 3 - ilovadagi loyiha chizig‘ining nishabligi (11) formulaga quyidagiga teng i = 65,20  67,20  0,004 . 500 bu qiymat «nishabliklar» qatorida chiziq suratiga 0,001 gacha yaxlitlab yoziladi, maxrajda esa loyiha chizig‘i uzunligi ko‘rsatiladi. 4.3. barcha piket va oraliq nuqtalarining loyiha balandligi quyidagi formula bo‘yicha hisoblanadi hl = nl-1 + i d, (12) …
