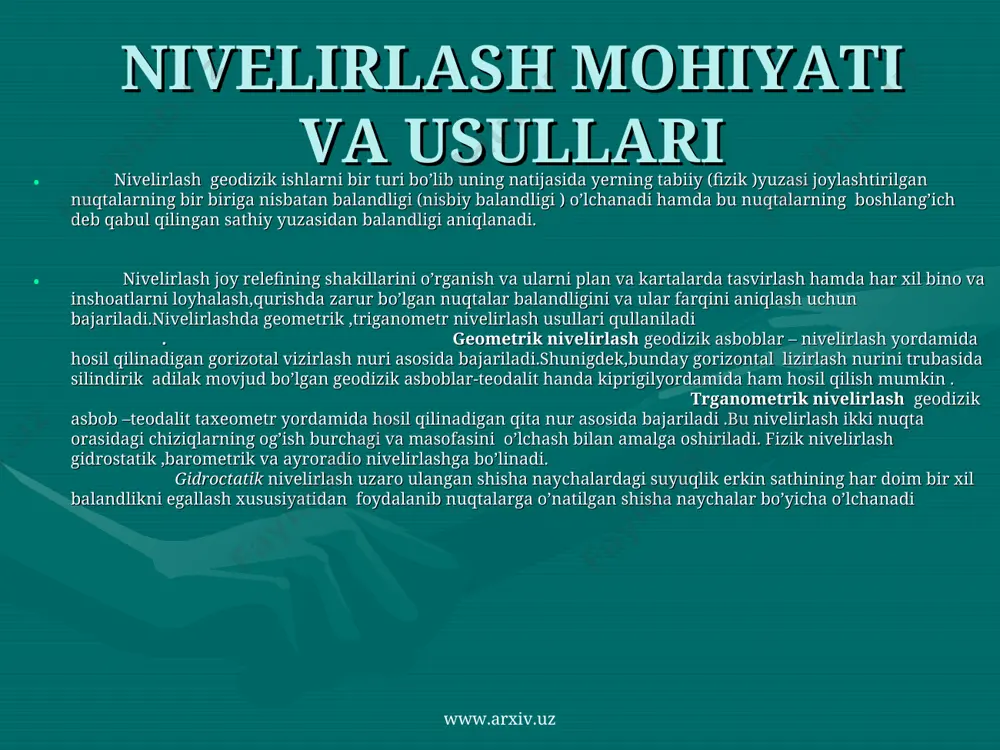

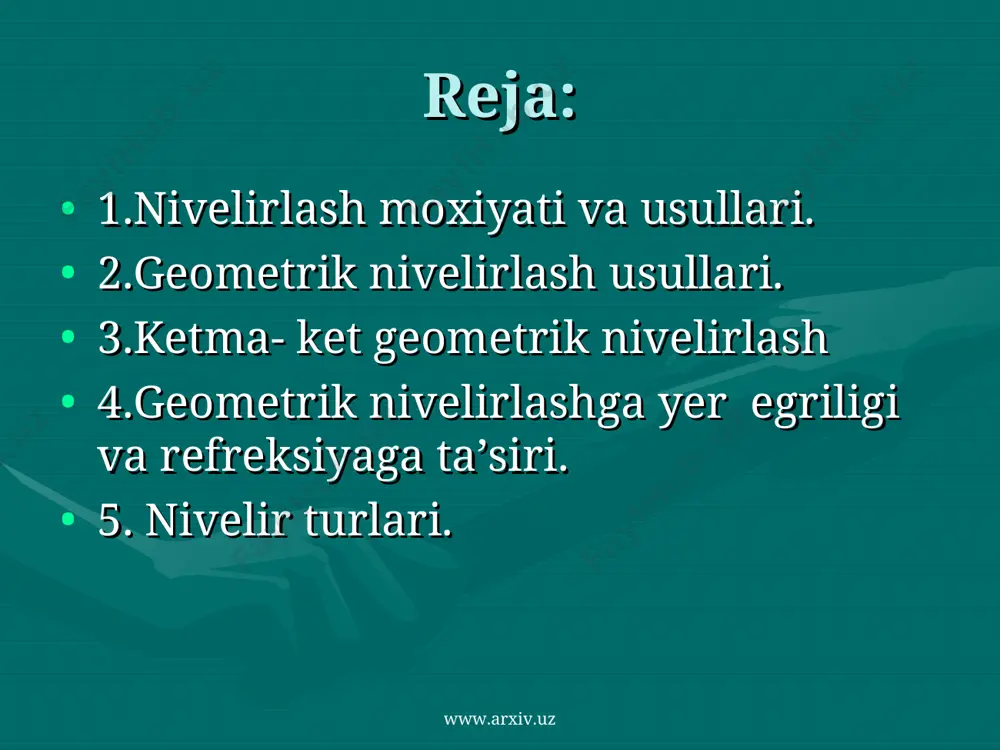

1423938733_60126.ppt слайд 1 toshkent irrigatsiya va melioratsiya instituti yerdan foydalanish va yer kadastri fakulteti 1-kurs 4 -gurux talabasi absalomova mahliyoning “nivelirlash” mavzusidagi taqdimoti www.arxiv.uz www.arxiv.uz reja: 1.nivelirlash moxiyati va usullari. 2.geometrik nivelirlash usullari. 3.ketma- ket geometrik nivelirlash 4.geometrik nivelirlashga yer egriligi va refreksiyaga ta’siri. 5. nivelir turlari. www.arxiv.uz www.arxiv.uz nivelirlash mohiyati va usullari nivelirlash geodizik ishlarni bir turi bo’lib uning natijasida yerning tabiiy (fizik )yuzasi joylashtirilgan nuqtalarning bir biriga nisbatan balandligi (nisbiy balandligi ) o’lchanadi hamda bu nuqtalarning boshlang’ich deb qabul qilingan sathiy yuzasidan balandligi aniqlanadi. nivelirlash joy relefining shakillarini o’rganish va ularni plan va kartalarda tasvirlash hamda har xil bino va inshoatlarni loyhalash,qurishda zarur bo’lgan nuqtalar balandligini va ular farqini aniqlash uchun bajariladi.nivelirlashda geometrik ,triganometr nivelirlash usullari qullaniladi . geometrik nivelirlash geodizik asboblar – nivelirlash yordamida hosil qilinadigan gorizotal vizirlash nuri asosida bajariladi.shunigdek,bunday gorizontal lizirlash nurini trubasida silindirik adilak movjud bo’lgan geodizik asboblar-teodalit handa kiprigilyordamida ham hosil qilish mumkin …

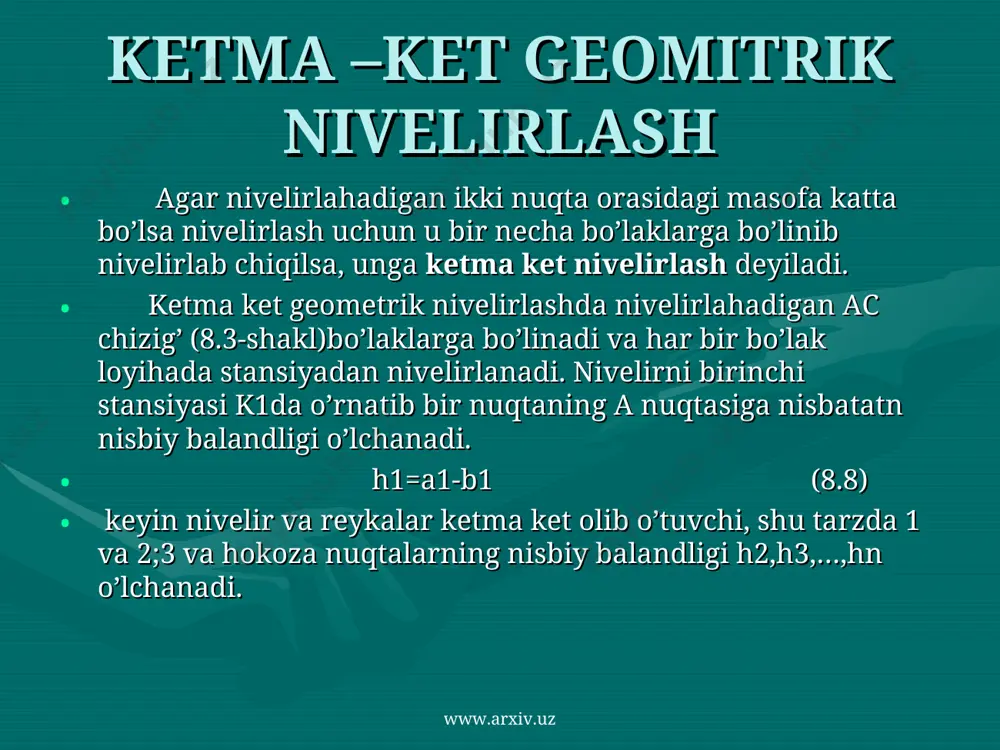

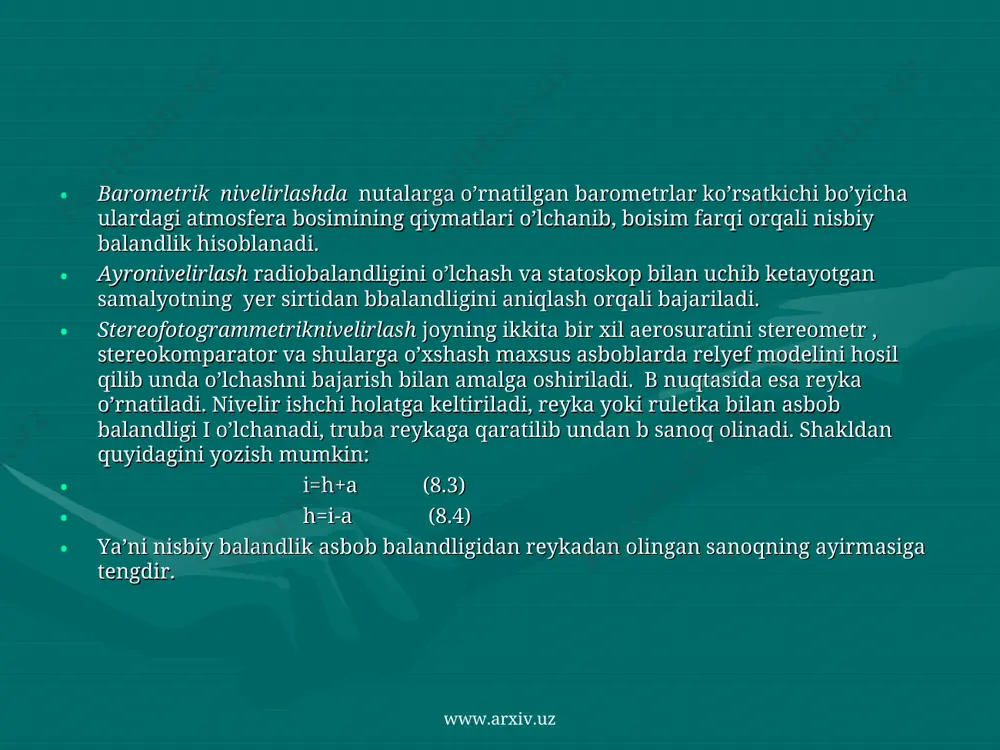

ng qiymatlari o’lchanib, boisim farqi orqali nisbiy balandlik hisoblanadi. ayronivelirlash radiobalandligini o’lchash va statoskop bilan uchib ketayotgan samalyotning yer sirtidan bbalandligini aniqlash orqali bajariladi. stereofotogrammetriknivelirlash joyning ikkita bir xil aerosuratini stereometr , stereokomparator va shularga o’xshash maxsus asboblarda relyef modelini hosil qilib unda o’lchashni bajarish bilan amalga oshiriladi. b nuqtasida esa reyka o’rnatiladi. nivelir ishchi holatga keltiriladi, reyka yoki ruletka bilan asbob balandligi i o’lchanadi, truba reykaga qaratilib undan b sanoq olinadi. shakldan quyidagini yozish mumkin: i=h+a (8.3) h=i-a (8.4) ya’ni nisbiy balandlik asbob balandligidan reykadan olingan sanoqning ayirmasiga tengdir. www.arxiv.uz www.arxiv.uz ketma –ket geomitrik nivelirlash agar nivelirlahadigan ikki nuqta orasidagi masofa katta bo’lsa nivelirlash uchun u bir necha bo’laklarga bo’linib nivelirlab chiqilsa, unga ketma ket nivelirlash deyiladi. ketma ket geometrik nivelirlashda nivelirlahadigan ac chizig’ (8.3-shakl)bo’laklarga bo’linadi va har bir bo’lak loyihada stansiyadan nivelirlanadi. nivelirni birinchi stansiyasi k1da o’rnatib bir nuqtaning a nuqtasiga nisbatatn nisbiy balandligi o’lchanadi. h1=a1-b1 (8.8) keyin …

lirlash ac chizig’ning bo’ylama profilini tuzish maqsadida bajarilsa unda 1,2,….. nuqtalar balandligini ham hisoblashga to’g’ri keladi ,yani h1=ha+h1 h2=h1+h2 … (8.12) … … bu formuladan ko’rinishicha 1,2,3,…nuqtalar orqalinivelir yulida balandliklar ketma krt uzatiladi va ular bog’lovchi nuqtalar deyiladi. amaliy ishlarda boshlovchi nuqtalar ko’pincha belgilangan bir xil masofalar(100,40,20m)da olinadi va shuning uchun ular har doim ham joy relefining past-baland nuqtalariga to’g’ri kelavirmaydi .relefning batafsil tasvirlash uchun bu nuqtalar balandligini ham topishga to’g’ri keladi.bunday nuqtalarga oraliq yoki plyuc nuqtalari deyiladi va ular orqali topiladi tik qiya joylarini nivelirlashda ikki qo’shni bog’lovchi nuqtalarni bir stansiyadan nivelirlash imkoni bo’lmaydi www.arxiv.uz www.arxiv.uz ketma ket nivelirlash natijani tekshiriborish uchun har bir stansiyadan reykalarning qora va qizil tomonlari bo’yicha yoki reykalarnig bir tomoni va asbobning ikki gorizontida nivelirlash bajariladi. nivelirlash natijalari maxsus jurnaliga yozib boriladi.bir stansiyada sanoqlar olib bo’lingandan keyin nisbiy balandlik hisoblanadi. buning uchun orqadagi rekadan olingan sanoq ayrilishi kerak. demak bunda nisbiy balandlik ikki marta …

va bn1 ga teng bo’ladi va bu holda nisbiy balandlik h quyidagicha topiladi: h=(a1+mm1)-(b1+nn1) (8.15) bu yerda:mm1=k1; nn 1=k2 yer egriligi uchun tuzatmalar bo’ladi. www.arxiv.uz www.arxiv.uz haqiqatda yorug’lik nuri faqat havoning bir xil muhitda to’g’ri chiziq ko’rinishida tarqaladi. tabiatda havo qatlamlari yer yuzasiga yaqin joyda nisbatan zichroq joylashadi va shunga ko’ra nivelir trubasiga reykadan yetib kelayotgan nur yo’lida havoning har xil qatlamlarini kesib o’tishga to’g’ri keladi . natijada m1 jn1 vazerlash nuri m0 jn0 egri chiziq bo’yicha yo’naladi va mm1=k1 va nn1=k2 qiymatlari m0 m1=r1 va n0n1=r2 refraksiya uchun tuzatma qiymatlariga kamayadi . shunga ko’ra reykalar bo’yicha haqiqiy sanoqlar quyidagilarga teng bo’ladi. a=a1+k1-r1 b=b1+k2-r2 (8.16) yer egriligi refraksiya qo’shma tuzatmasini f1=k1-r1 va f2=k2-r2 bilan belgilanib (8.16) formuladan foydalanib quyidagini yozamiz: a1=a-f1 b1=b-f2 (8.17) www.arxiv.uz www.arxiv.uz www.arxiv.uz www.arxiv.uz nivelir turlari aniqligi bo’yicha nivelir turlari 3 turga bo’linadi: 1)yuqori aniqlikdagi nivelirlar-h-05, h-05k (rossiya) , 2)raqamli nivelirlar – dini 11t, dini 21 (germaniya), …
