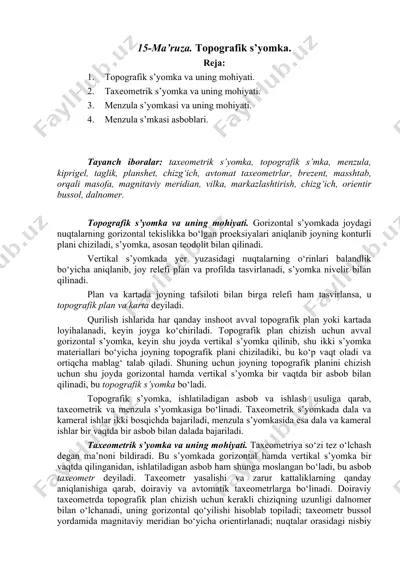

15-ma’ruza. topografik s’yomka. reja: 1. topografik s’yomka va uning mohiyati. 2. taxeometrik s’yomka va uning mohiyati. 3. menzula s’yomkasi va uning mohiyati. 4. menzula s’mkasi asboblari. tayanch iboralar: taxeometrik s’yomka, topografik s’mka, menzula, kiprigel, taglik, planshet, chizg‘ich, avtomat taxeometrlar, brezent, masshtab, orqali masofa, magnitaviy meridian, vilka, markazlashtirish, chizg‘ich, orientir bussol, dalnomer. topografik s’yomka va uning mohiyati. gorizontal s’yomkada joydagi nuqtalarning gorizontal tekislikka bo‘lgan proeksiyalari aniqlanib joyning konturli plani chiziladi, s’yomka, asosan teodolit bilan qilinadi. vertikal s’yomkada yer yuzasidagi nuqtalarning o‘rinlari balandlik bo‘yicha aniqlanib, joy relefi plan va profilda tasvirlanadi, s’yomka nivelir bilan qilinadi. plan va kartada joyning tafsiloti bilan birga relefi ham tasvirlansa, u topografik plan va karta deyiladi. qurilish ishlarida har qanday inshoot avval topografik plan yoki kartada loyihalanadi, keyin joyga ko‘chiriladi. topografik plan chizish uchun avval gorizontal s’yomka, keyin shu joyda vertikal s’yomka qilinib, shu ikki s’yomka materiallari bo‘yicha joyning topografik plani chiziladiki, bu ko‘p vaqt oladi va …

2 / 5

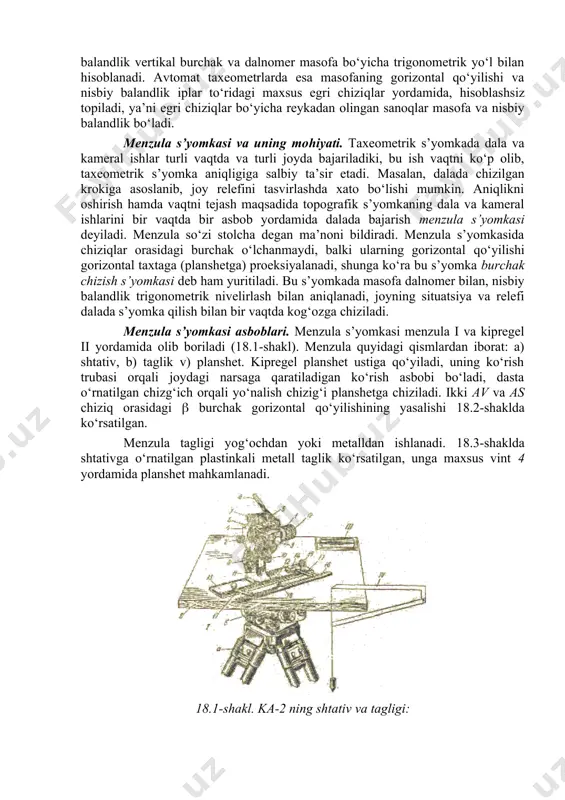

niqlanishiga qarab, doiraviy va avtomatik taxeometrlarga bo‘linadi. doiraviy taxeometrda topografik plan chizish uchun kerakli chiziqning uzunligi dalnomer bilan o‘lchanadi, uning gorizontal qo‘yilishi hisoblab topiladi; taxeometr bussol yordamida magnitaviy meridian bo‘yicha orientirlanadi; nuqtalar orasidagi nisbiy balandlik vertikal burchak va dalnomer masofa bo‘yicha trigonometrik yo‘l bilan hisoblanadi. avtomat taxeometrlarda esa masofaning gorizontal qo‘yilishi va nisbiy balandlik iplar to‘ridagi maxsus egri chiziqlar yordamida, hisoblashsiz topiladi, ya’ni egri chiziqlar bo‘yicha reykadan olingan sanoqlar masofa va nisbiy balandlik bo‘ladi. menzula s’yomkasi va uning mohiyati. taxeometrik s’yomkada dala va kameral ishlar turli vaqtda va turli joyda bajariladiki, bu ish vaqtni ko‘p olib, taxeometrik s’yomka aniqligiga salbiy ta’sir etadi. masalan, dalada chizilgan krokiga asoslanib, joy relefini tasvirlashda xato bo‘lishi mumkin. aniqlikni oshirish hamda vaqtni tejash maqsadida topografik s’yomkaning dala va kameral ishlarini bir vaqtda bir asbob yordamida dalada bajarish menzula s’yomkasi deyiladi. menzula so‘zi stolcha degan ma’noni bildiradi. menzula s’yomkasida chiziqlar orasidagi burchak o‘lchanmaydi, balki ularning gorizontal …

3 / 5

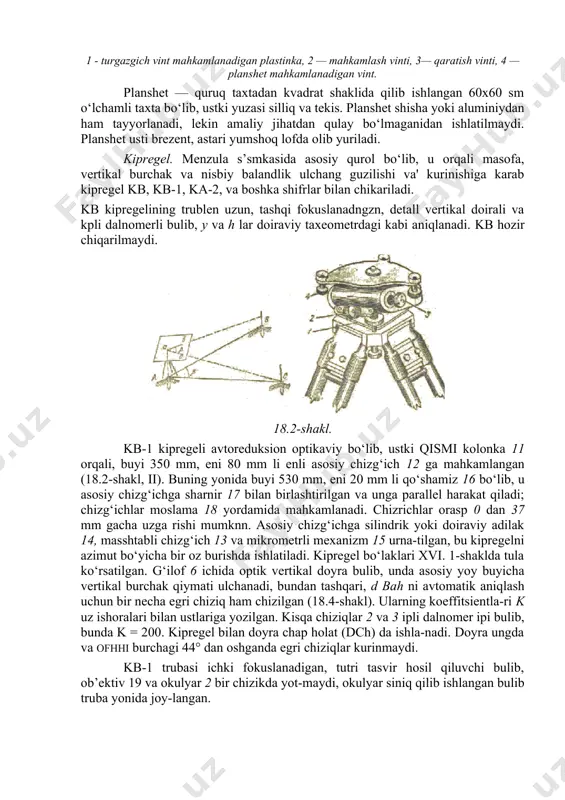

o‘yilishining yasalishi 18.2-shaklda ko‘rsatilgan. menzula tagligi yog‘ochdan yoki metalldan ishlanadi. 18.3-shaklda shtativga o‘rnatilgan plastinkali metall taglik ko‘rsatilgan, unga maxsus vint 4 yordamida planshet mahkamlanadi. 18.1-shakl. ka-2 ning shtativ va tagligi: 1 - turgazgich vint mahkamlanadigan plastinka, 2 — mahkamlash vinti, 3— qaratish vinti, 4 — planshet mahkamlanadigan vint. planshet — quruq taxtadan kvadrat shaklida qilib ishlangan 60x60 sm o‘lchamli taxta bo‘lib, ustki yuzasi silliq va tekis. planshet shisha yoki aluminiydan ham tayyorlanadi, lekin amaliy jihatdan qulay bo‘lmaganidan ishlatilmaydi. planshet usti brezent, astari yumshoq lofda olib yuriladi. kipregel. menzula s’smkasida asosiy qurol bo‘lib, u orqali masofa, vertikal burchak va nisbiy balandlik ulchang guzilishi va' kurinishiga karab kipregel kb, kb-1, ka-2, va boshka shifrlar bilan chikariladi. kb kipregelining trublen uzun, tashqi fokuslanadngzn, detall vertikal doirali va kpli dalnomerli bulib, y va h lar doiraviy taxeometrdagi kabi aniqlanadi. kb hozir chiqarilmaydi. 18.2-shakl. kb-1 kipregeli avtoreduksion optikaviy bo‘lib, ustki qismi kolonka 11 orqali, buyi …

4 / 5

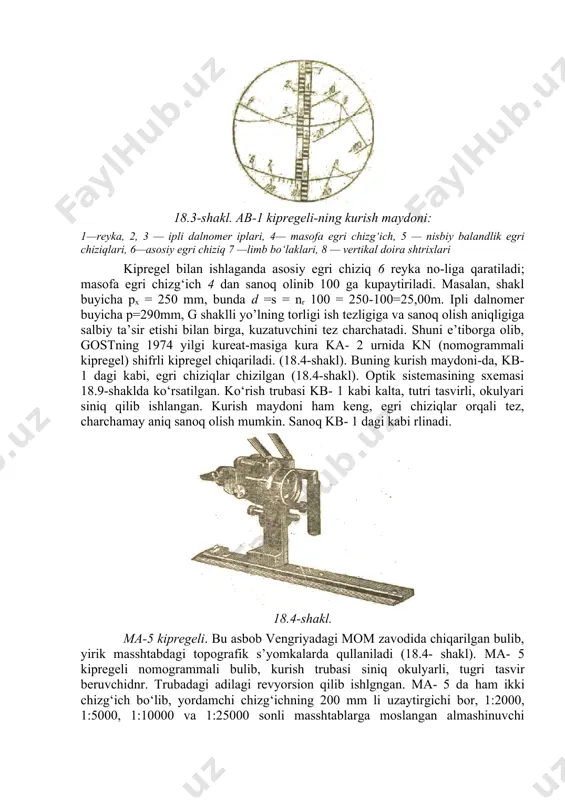

. kisqa chiziqlar 2 va 3 ipli dalnomer ipi bulib, bunda k = 200. kipregel bilan doyra chap holat (dch) da ishla-nadi. doyra ungda va ofhhi burchagi 44° dan oshganda egri chiziqlar kurinmaydi. kb-1 trubasi ichki fokuslanadigan, tutri tasvir hosil qiluvchi bulib, ob’ektiv 19 va okulyar 2 bir chizikda yot-maydi, okulyar siniq qilib ishlangan bulib truba yonida joy-langan. 18.3-shakl. ab-1 kipregeli-ning kurish maydoni: 1—reyka, 2, 3 — ipli dalnomer iplari, 4— masofa egri chizg‘ich, 5 — nisbiy balandlik egri chiziqlari, 6—asosiy egri chiziq 7 —limb bo‘laklari, 8 — vertikal doira shtrixlari kipregel bilan ishlaganda asosiy egri chiziq 6 reyka no-liga qaratiladi; masofa egri chizg‘ich 4 dan sanoq olinib 100 ga kupaytiriladi. masalan, shakl buyicha px = 250 mm, bunda d =s = nr 100 = 250-100=25,00m. ipli dalnomer buyicha p=290mm, g shaklli yo’lning torligi ish tezligiga va sanoq olish aniqligiga salbiy ta’sir etishi bilan birga, kuzatuvchini tez charchatadi. shuni e’tiborga …

5 / 5

yilgan. kurish maydoni kn kipregeliniki kabi ishlangan. image1.png image2.png image3.png image4.jpeg
