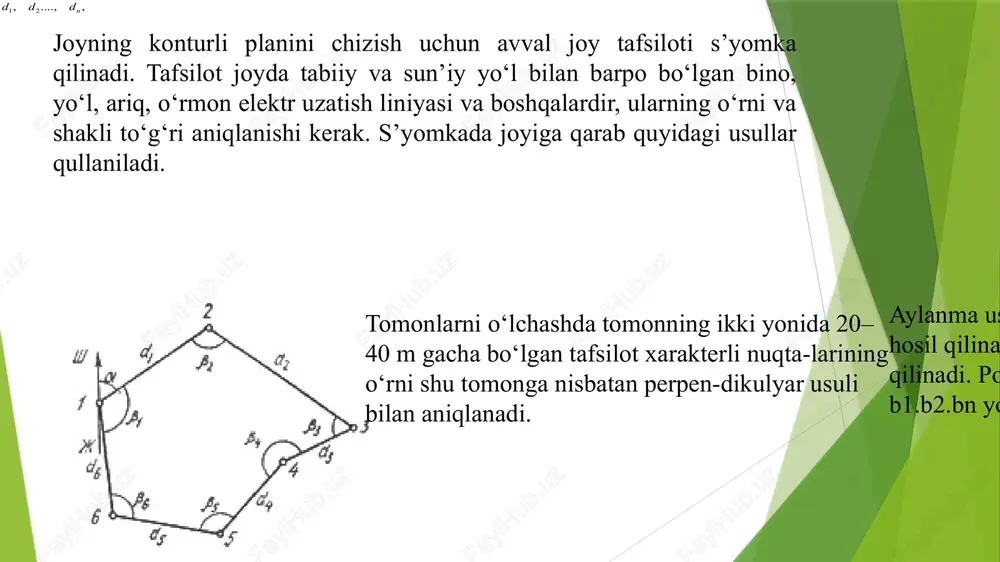

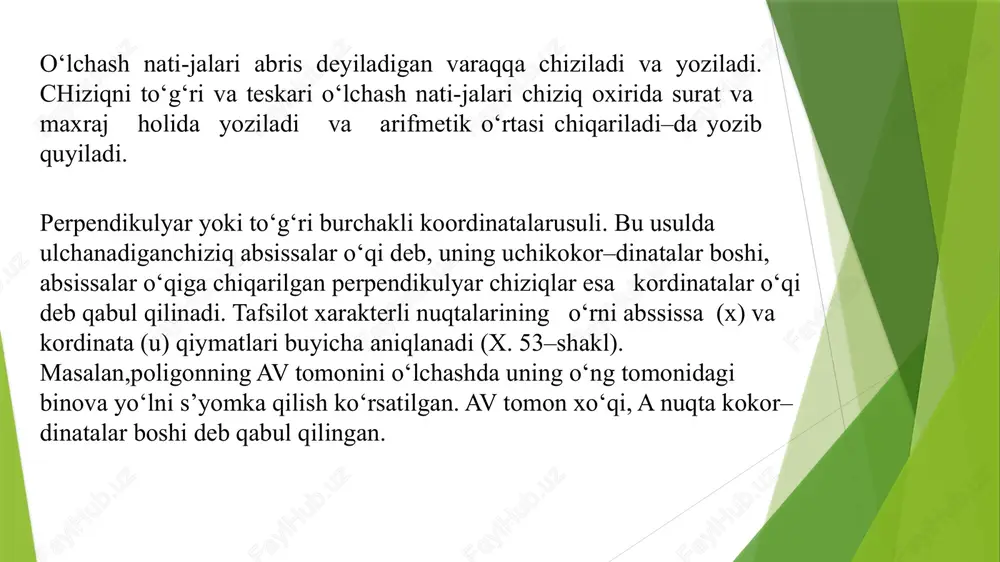

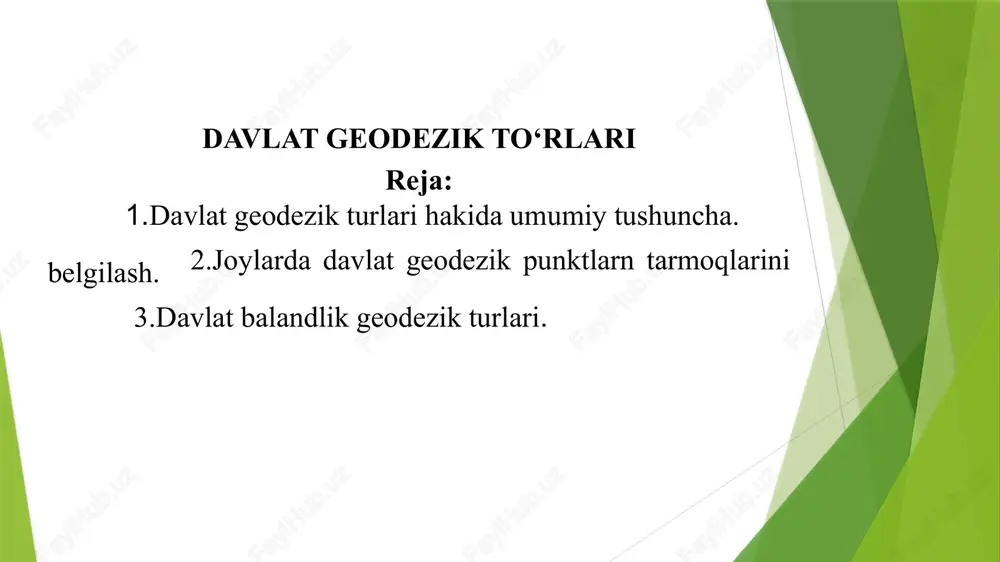

prezentatsiya powerpoint davlat geodezik to‘rlari reja: 1.davlat geodezik turlari hakida umumiy tushuncha. 2.joylarda davlat geodezik punktlarn tarmoqlarini belgilash. 3.davlat balandlik geodezik turlari. joyning konturli planini chizish uchun avval joy tafsiloti s’yomka qilinadi. tafsilot joyda tabiiy va sun’iy yo‘l bilan barpo bo‘lgan bino, yo‘l, ariq, o‘rmon elektr uzatish liniyasi va boshqalardir, ularning o‘rni va shakli to‘g‘ri aniqlanishi kerak. s’yomkada joyiga qarab quyidagi usullar qullaniladi. aylanma usul. bunda s’yomka qilinadigan joy chegarasi bo‘ylab yopiq poligon hosil qilinadi. buning tomon va burchak uchlariga asoslanib, tafsilot s’yomka qilinadi. poligon tomonlarining uzunligi d1.d2.dn.tamonlar orasidagi o’ng burchak b1.b2.bn yoki chap burchak y1.y2.yn hamma tamonlar azimuti o’lchanadi. ,....,, 21 nddd tomonlarni o‘lchashda tomonning ikki yonida 20– 40 m gacha bo‘lgan tafsilot xarakterli nuqta-larining o‘rni shu tomonga nisbatan perpen-dikulyar usuli bilan aniqlanadi. o‘lchash nati-jalari abris deyiladigan varaqqa chiziladi va yoziladi. chiziqni to‘g‘ri va teskari o‘lchash nati-jalari chiziq oxirida surat va maxraj holida yoziladi va arifmetik o‘rtasi chiqariladi–da yozib …

2 / 17

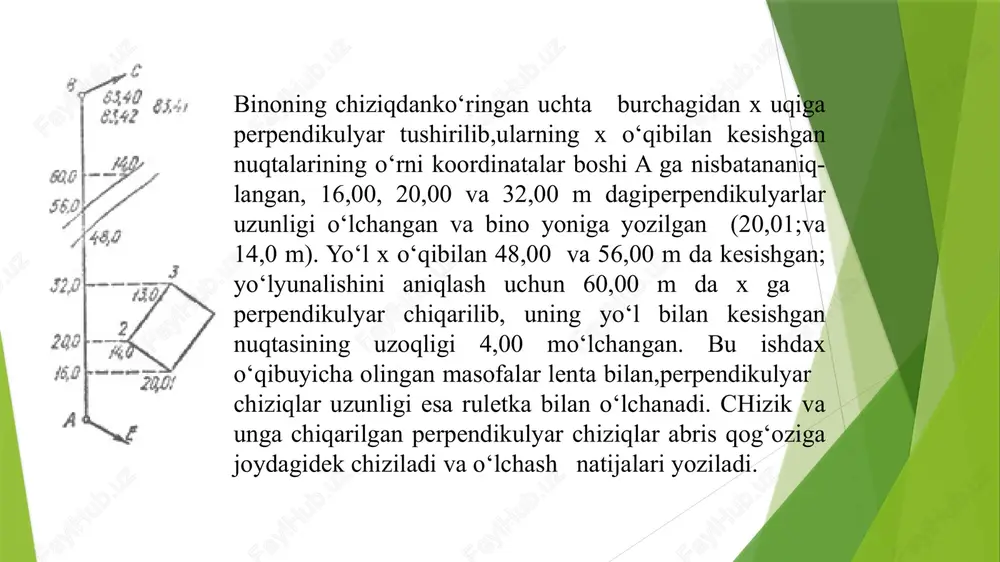

yoniga yozilgan (20,01;va 14,0 m). yo‘l x o‘qibilan 48,00 va 56,00 m da kesishgan; yo‘lyunalishini aniqlash uchun 60,00 m da x ga perpendikulyar chiqarilib, uning yo‘l bilan kesishgan nuqtasining uzoqligi 4,00 mo‘lchangan. bu ishdax o‘qibuyicha olingan masofalar lenta bilan,perpendikulyar chiziqlar uzunligi esa ruletka bilan o‘lchanadi. chizik va unga chiqarilgan perpendikulyar chiziqlar abris qog‘oziga joydagidek chiziladi va o‘lchash natijalari yoziladi. yopiq poligon tomonlarini o‘lchashda ung tomon-dagi, ochiq poligon tomonlarini (diagonal yo‘lni) o‘lchashda esa ikki tomondagi tafsilot s’yomka qilinadi. perpendikulyar chiziqlar uzunligi 20 m gacha bo‘lganda ular chamalab, 40 m gacha bo‘lganda eker yordmida chiqari- ladi. s’yomkz qilingan tafsilotni planga tushirishda ham s’yomkadagidek ishlanadi. poligon tomonlari chi-zilgach, har qaysi tomonining abrisi buyicha o‘lchangan x va u qiymatlari masshtab buyicha tuyilib, nuqtalar topiladi: bu nuqtalarni abrisdagi-dek tutashtirilsa tafsilot hosil bo‘ladi. abris xomaki plan bo‘lib, s’yomka qilinadigan joy tafsiloti va o‘lchash natijalari qo‘lda mashtabsiz chizilgan chizmadir (x.53–shakl). burchzk o‘lchash jurnalida maxsus bet bo‘lib, unga …

3 / 17

masofa vm va sm o‘lchanadi 21. 54–shakl). kombinatiyalangan usul. agar joy katta va tafsiloti murakkab bo‘lsa, s’yomka qilishda qulaylik uchun yuqoridagi usullarning bir nechasidan foydalanish mumkin. ana shu usul kombina-tiyalangan usul deyiladi. misol tariqasida, berilgan olti burchakli poligonning ichki tafsilotini s’yomka qilishda yuqoridagi usullar qo‘llangani ko‘rsatilgan (x. 57–shakl). masalan, 1–2 tomonni o‘lchashda uning yuqori voltli liniya bilan kesishgan nuqtasining o‘rni aniqlangan, 2–7 tomonni ul chashda kichik bino burchaklari perpendikulyar usuli bilan s’yomka qilingan, 2–3 tomonga nisbatan esa stvor usuli bilan ariq s’yomka qilingan. poligonning 4–5 tomoni ko‘l orqali o‘tganidan uni 4–5–8 uchburchaklikning o‘lchangan 8–4 tomoniga asosan bevosita o‘lchab bo‘lmas masofa qilib topilgan. 2.taxeometrik s’yomka kilish joyda taxeometrik s’yomka quyidagicha qilinadi. doiraviy taxeo- metrlarda k=100, s=0 bo‘lganidan, nol o‘rni (nu) aniqlanadi. taxeometr 1 stansiyaga o‘rnatilgach, ish holiga keltirilib,asbob balandligi i o‘lchanadi (xiii. 2– paragrafga qarang), keyin orientirlanadi. taxeometrik orientirlash. taxeometr berilgan chiziq yoki magni- taviy meridian bo‘yicha orientirlanadi. bosh nuqta tayanch …

4 / 17

odolitga bussol o‘rnatilib, arrintiri bo‘shatiladi; limb bo‘shatilib, magnitaviy strelka 0° ga kelguncha limb aylantiriladi–da, limb mahkam-lanadi. shunda taxeometr magnitaviy meridian bo‘yicha orientirlangan bo‘ladi. situatsiya va rel nuqtalarni s’yomka qilish. taxeometr orien–tirlangach, stansiya atrofidagi joyning situatsiya va relefining xarak-terli nuqtalari qutbiy usul bilan s’yomka qilinadi. bu nuqtalar reyka yoki piket nuqtalari deyiladi. reyka nuqtalarining stansiyadan uzoqligi s’yomka masshtabiga qarab turlicha masofada olinadi. masalan, masshtab 1:1000 bo‘lganda relef nuqtalarining uzoqligi 150 m gacha, situatsiya nuqtalari uzoqligi 100 m gacha bo‘lishi mumkin. reyka nuqtaning situatsiya yoki relef nuqtasi ekanligiga qarab, s’yomkada quyidagi sanoqlar: relef nuqtasidan: bir stansiyadan ikkinchi stansiyaga vertikal doiraning ikki turi-shida qarab, r va l sanoqlar olinadi, bu sanoqlar orqali vertikal burchak vva nol o‘rni hisoblanadi. reyka nuqtalariga yolg‘iz bir doirada, r yoki l da qaraladi. dalnomer masofani o‘lchashda ko‘ringan yuqori ip 1000 gaqaratilib, quyi ipdai sanoq olinadi; vertikal burchakni o‘lash uchun to‘rning o‘rtaipi asbob balandligiga qaratilib, vertikal doira adilagi mikrometrik …
