1 / 19

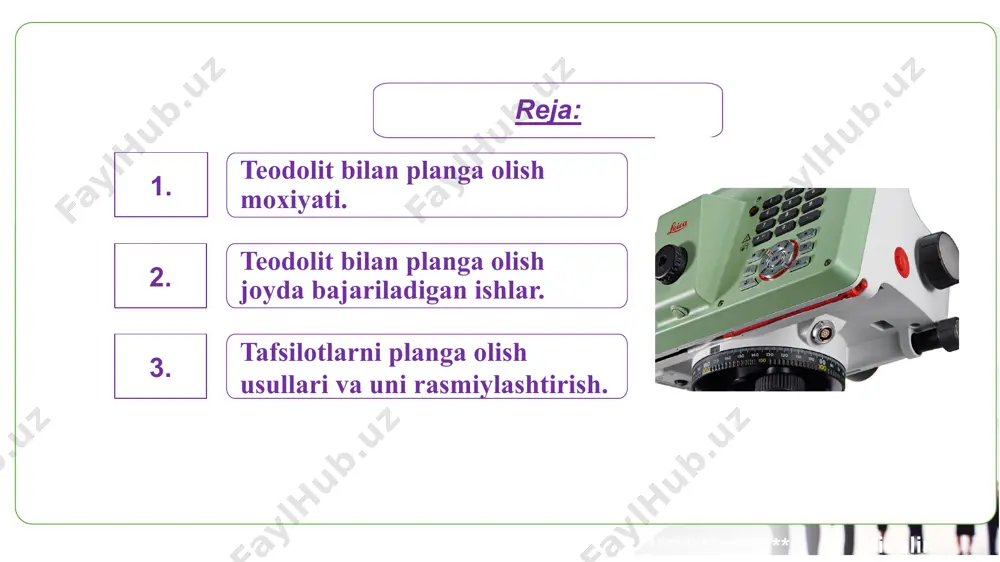

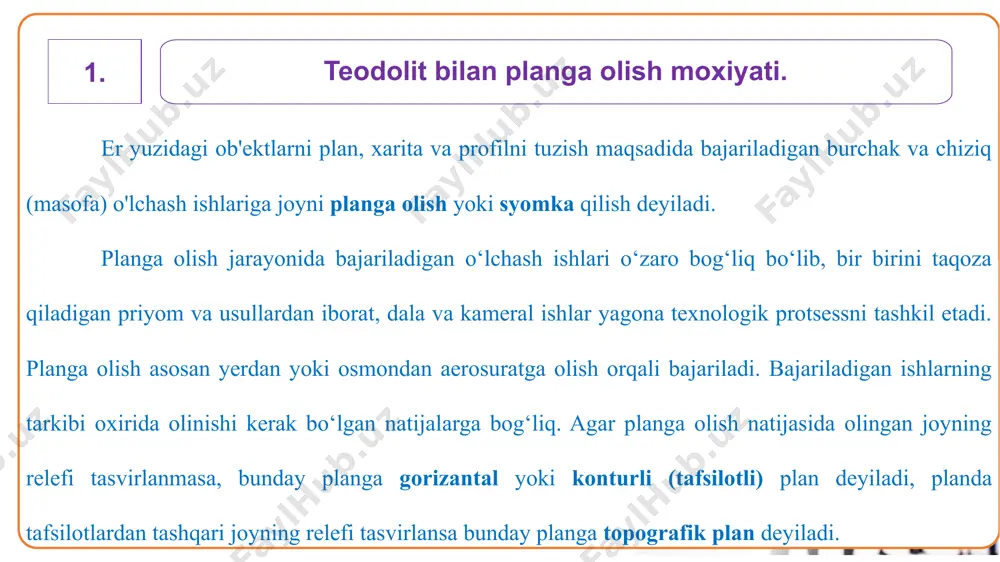

презентация powerpoint “tiqxmmi” milliy tadqiqot universitetining qarshi irrigatsiya va agrotexnologiyalar instituti fan zamonaviy geodezik asbob mavzu 04 teodolit syomkasi. teodolit bilan planga olish moxiyati. reja: 1. 2. tafsilotlarni planga olish usullari va uni rasmiylashtirish. 3. teodolit bilan planga olish joyda bajariladigan ishlar. nivelir trimble ian ************************ ************************ teodolit bilan planga olish moxiyati. 1. er yuzidagi ob'ektlarni plan, xarita va profilni tuzish maqsadida bajariladigan burchak va chiziq (masofa) o'lchash ishlariga joyni planga olish yoki syomka qilish deyiladi. planga olish jarayonida bajariladigan o‘lchash ishlari o‘zaro bog‘liq bo‘lib, bir birini taqoza qiladigan priyom va usullardan iborat, dala va kameral ishlar yagona texnologik protsessni tashkil etadi. planga olish asosan yerdan yoki osmondan aerosuratga olish orqali bajariladi. bajariladigan ishlarning tarkibi oxirida olinishi kerak bo‘lgan natijalarga bog‘liq. agar planga olish natijasida olingan joyning relefi tasvirlanmasa, bunday planga gorizantal yoki konturli (tafsilotli) plan deyiladi, planda tafsilotlardan tashqari joyning relefi tasvirlansa bunday planga topografik plan deyiladi. teodolitli s’yomkaning …

2 / 19

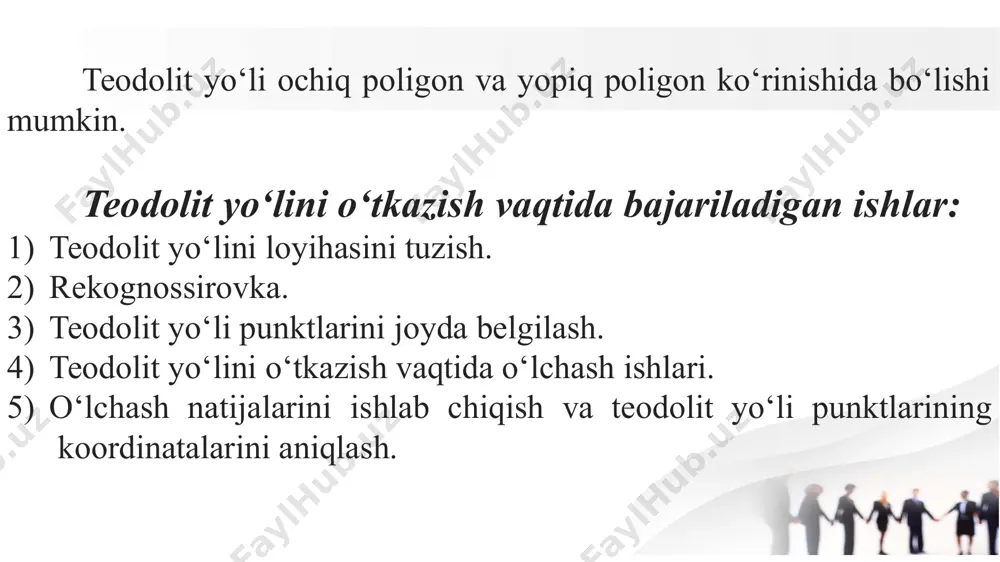

rchak uchlarining koordinatalari topiladi. teodolit yo‘li ochiq poligon va yopiq poligon ko‘rinishida bo‘lishi mumkin. teodolit yo‘lini o‘tkazish vaqtida bajariladigan ishlar: teodolit yo‘lini loyihasini tuzish. rekognossirovka. teodolit yo‘li punktlarini joyda belgilash. teodolit yo‘lini o‘tkazish vaqtida o‘lchash ishlari. o‘lchash natijalarini ishlab chiqish va teodolit yo‘li punktlarining koordinatalarini aniqlash. teodolit yo‘li loyihasini tuzish. teodolit yo‘li loyihasi yirik masshtabli topografik karta yoki plan asosida tuziladi. loyihani tuzishda quyidagilarga e’tibor berilishi lozim: teodolityo‘li maqsadga muvofiq bo‘lishi lozim, teodolit yo‘li turli maqsadlarda o‘tkazilganligidan, unga qo‘yilgan talablar ham turlicha bo‘ladi; teodolit yo‘lini o‘tkazish vaqtida o‘lchash natijalarini tekshirish va ularga baxo berish uchun teodolit yo‘li, triangulyasiya, poligonometriya umuman planli koordinatalari ma’lum bo‘lgan punktlarga bog‘lanish yoki yopiq poligon va tugun punktlar hosil qilishi kerak; teodolityo‘lining har tomoni 350 metrdan uzun, o‘zlashtirilgan joyda 20 metrdan, o‘zlashtirilmagan joyda 40 metrdan qisqa bo‘lmasligi kerak. boshlang‘ichva oxirgi punktlar hamda tugun punktlar oralig‘i belgilangandan uzun bo‘lmasligi kerak. rekognossirovka.teodolit yo‘lining loyihasi tasdiqlangandan so‘ng topografik plan …

3 / 19

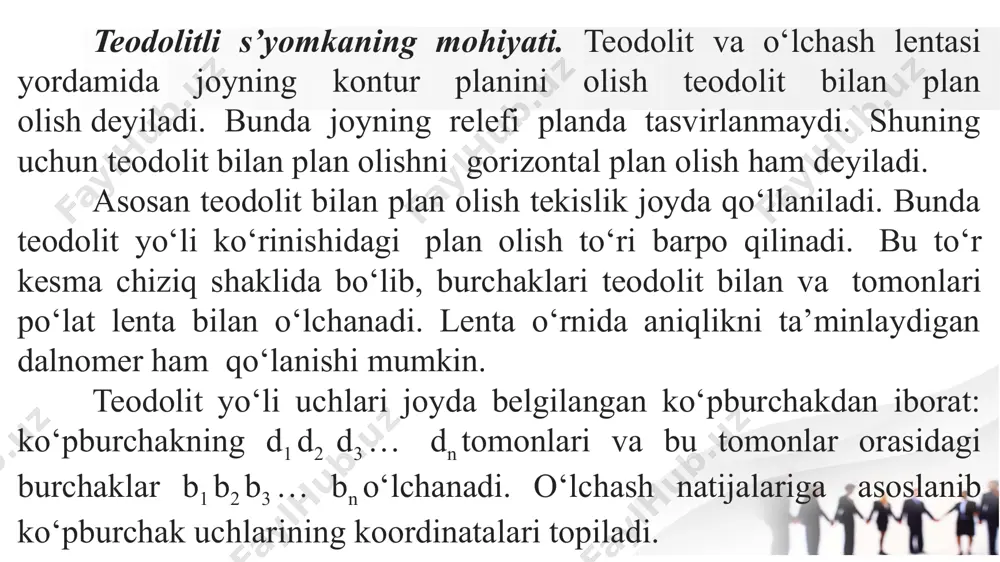

hi; punktlar plani olinadigan rayon uchun bir xil tartibda nomerlanishi kerak. joyning faqat relefini yoki balandlik bo‘yicha tavsifini tasvirlash maqsadida bajariladigan planga olishga balandlik bo‘yicha yoki vertikal planga olish deyiladi. planga olishda ishlatiladigan asosiy asbobga qarab planga olish turlicha nomlanadi. teodolit va ruletka yordamida o‘lchash ishlarini bajarish orqali konturli (tafsilotli) plan tuzishga teodolit s’yomkasi deyiladi. teodolit– taxeometr (taxeometr)dan foydalanib joy relefini tasvirlash bilan plan tuzishga taxeometrik s’yomka deyiladi. kipregel va menzula asboblari yordamida o‘lchash ishlarini bajarish orqali bevosita joyda relefni tasvirlash orqali plan olishga menzulaviy s’yomka deyiladi. fototeodolit yordamida konturli yoki topagrafik planga olishga fototeodolit s’yomkasi deyiladi. samolyotda o‘rnatilgan suratga olish apparati orqali joyning foto suratlaridan foydalanib joyning konturli yoki topografik planini tuzishga aerofoto s’yomka deyiladi. xuddi shunday kosmosdan sun'iy yo‘ldoshlardan suratga olish orqali plan tuzishga kosmik s’yomka deyiladi. kichik o‘rmonlarni aylanib o‘tish usuli bilan planga olishda bussoldan foydalanish mumkin, bunday planga olish boshqa turdagi planga olishlarni to‘ldirish maqsadida bajariladi …

4 / 19

hi va oxirgi nuqtasi koordinatasi ma'lum bo‘lgan punktga bog‘lanishi kerak. 2. teodolit yo‘lini o‘tkazishda bajariladigan ishlarining tartibi: kartografik materiallalar – xarita, plan, profil, tayanch nuqtalarining planli va balandlik kataloglari, plan olinadigan joyning geografik tavsifi va ishning xomaki loyihasi o‘rganilib chiqiladi. geodezik planli va balandlik punktlarning joyda saqlanganligi, teodolit yo‘li qayrilish burchagi o‘rnini belgilashlarni o‘z ichiga olgan rekognostsirovka bajariladi. teodolit yo‘li o‘tkazish tartibi quyidagicha: teodolit yo‘li qayrilish nuqtalarini qoziqlar bilan mahkamlash. o‘rnatilgan qoziqda nuqtaning nomeri, ish bajargan tashkilotning nomi va yili ko‘rsatiladi; teodolit yordamida burchaklarni o‘lchash. gorizontal burchak bitta to‘liq usulda o‘lchanadi. teodolit punkt ustiga 5-10 mm aniqlikda markazlashtiriladi; tomonlar uzunligi 20 metrli po‘lat lentada to‘g‘ri va teskari yunalishda o‘lchanib va ularning o‘rtachasi maxsus jurnalga yoziladi. tafsilotlarni planga olish usullari va uni rasmiylashtirish. 3. tafsilotlarni s’yomka qilishni quyidagi asosiy usullari mavjud: qutbiy, perpendikulyar tushirish (tug‘ri burchakli koordinata), chiziqli kesishtirish, burchakli kesishtirish, stvor va aylanib o‘tish. s’yomka qilish usulining tanlash planga olinayotgan …

5 / 19

bstsissa va perpendikulyarning o‘zi – ordinate o‘lchanadi. xuddi shunday qilib g nuqtaning joyi ham 3-4 tomonga nisbatan aniqlanadi. ordinata usulida olingan nuqtalar teodolit yo‘li tomonlari bo‘yicha. chiziqli kesishtirishi usuli. nuqtaning joyi tomonlari o‘lchangan uchburchakning uchini aniqlashdek bajariladi. 1- shaklda v va s nuqtalar 3-v, 3-s, 4-v, 4-s masofani 3-4 tomonga nisbatan o‘lchash orqali aniqlangan. planda v va s nuqtalarni tasvirlash uchun 3v4 va 3s4 uchburchaklar tomonlarini plan olish masshtabida sirkul bilan o‘lchab qo‘yiladi. burchak kesishtirish usuli. bu usul asosan borib bo‘lmaydigan joylarni planga olishda qo‘llaniladi. daryoning narigi qirg‘og‘ida joylashgan i, ii, iii, nuqtalarning o‘rnini aniqlash uchun, 4 va 5 nuqtalardan teodolit yo‘li tomoni va 4-i, 4-ii, 4-iii, 5-i, 5-ii, 5-iii yo‘nalishlar orasidagi gorizontal burchaklar o‘lchanadi. i, ii, iii, nuqtalarni planda tasvirlash uchun 4-5 tomonlardan transportir bilan 4-1, 5-1 yo‘nalishlar keshishadigan nuqta o‘rni aniqlanadi. qutb usuli. bu usuldi planga olish ham bir uchi qutb deb qabul qilingan tomonga nisbatan bajariladi. planga …
