1 / 24

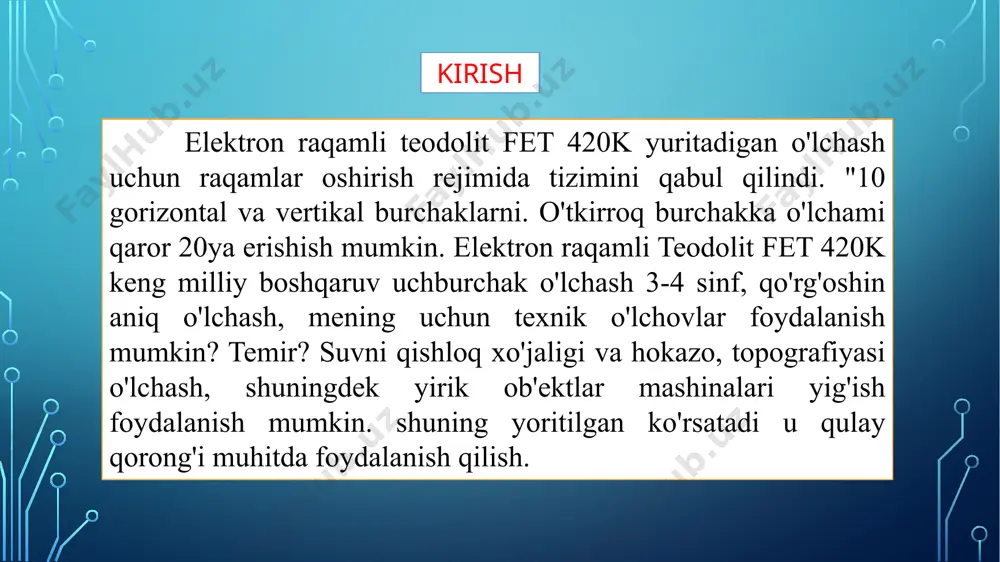

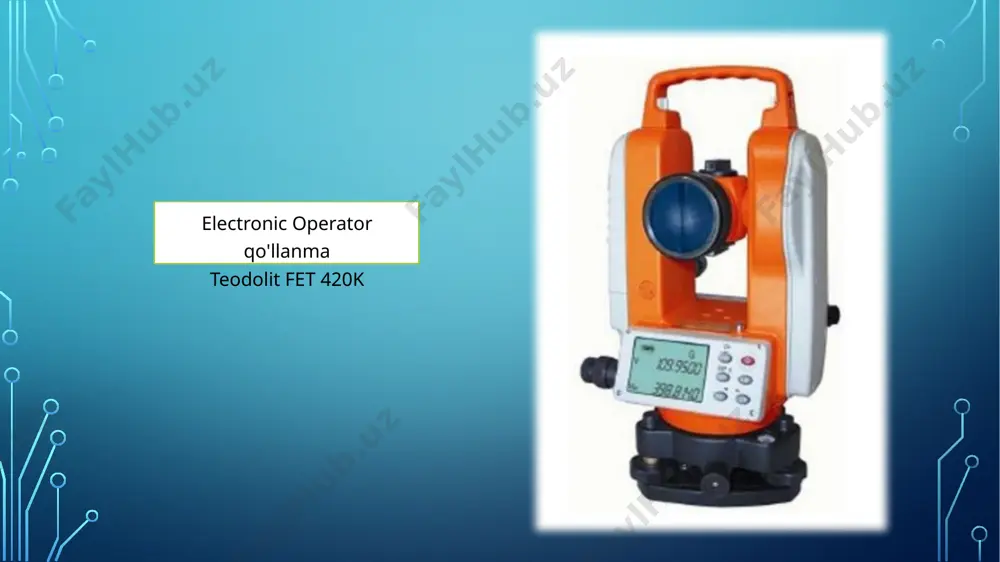

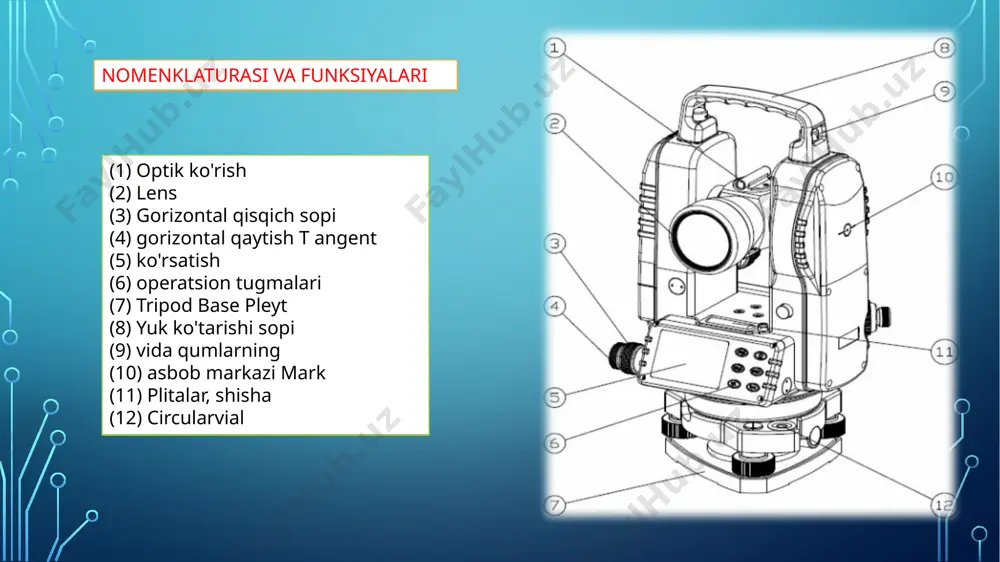

презентация powerpoint toshkent irrigatsiya va qishloq xo‘jaligini mexanizatsiyalash muhandislari instituti «yer resurslarini boshqarish» fakulteti “geodeziya va geoinformatika” kafedrasi mavzu: zamonaviy elektron teodolitlar va ularning dasturiy ta’minoti. electronic operator qo'llanma teodolit fet 420k kirish elektron raqamli teodolit fet 420k yuritadigan o'lchash uchun raqamlar oshirish rejimida tizimini qabul qilindi. "10 gorizontal va vertikal burchaklarni. o'tkirroq burchakka o'lchami qaror 20ya erishish mumkin. elektron raqamli teodolit fet 420k keng milliy boshqaruv uchburchak o'lchash 3-4 sinf, qo'rg'oshin aniq o'lchash, mening uchun texnik o'lchovlar foydalanish mumkin? temir? suvni qishloq xo'jaligi va hokazo, topografiyasi o'lchash, shuningdek yirik ob'ektlar mashinalari yig'ish foydalanish mumkin. shuning yoritilgan ko'rsatadi u qulay qorong'i muhitda foydalanish qilish. nomenklaturasi va funksiyalari (1) optik ko'rish (2) lens (3) gorizontal qisqich sopi (4) gorizontal qaytish t angent (5) ko'rsatish (6) operatsion tugmalari (7) tripod base pleyt (8) yuk ko'tarishi sopi (9) vida qumlarning (10) asbob markazi mark (11) plitalar, shisha (12) circularvial (1) qaratib murvatini (2) …
2 / 24
urchagi o'tkazadi v/% vertikal burchak vertikal burchak displey foizini namoyish r/l option chap/o'ng gorizontal burchagi oset oset gorizontal burchagi ф switch o'ng kursorni a ko'rsatilgan soni kursorni o'zgartirish o'lchami uchun tayyorgarlik 1. tog'i va darajasi asbob aniq asbob markazlashtirish va eng yaxshi ishlashi olish uchun, measuremnet tayyorlash. tripod mount birinchidan, o'ng tripod oyoq joylashtirish va qulflash qurilmasini torting. qurilma diqqat tripoda uchun qurilmani joylashtiring va keyin markaziy vidayı kengaytirish vositasi harakat o'rnatish. oz markazi vida mahkamlang qachon belgisi o'rtasida o'lchovim. taxminan circular flakonda bilan asbob darajasiga. dumaloq shisha havo kabarcıkları ko'chib o'tishga, oyoq vida 1, 2 foydalaning, shuning uchun chapdan o'ngga ortalanır. oyoq vida 3 flakon markazida havo qabariq ko'chib o'tishga. qurilmaning aniq darajasi plastinka darajasini rostlash uchun. gorizontal yoruglik dastasini azobga kiritinglar. vida 1 pastki bilan plastinka shisha parallel joylashtirish qurilmasi, uni yoqing, 2. markazi bu ikki tekislash vida bilan ko'pik. ogohlantirish: ular solinadi qachon ikkala oyoqlari qarama-qarshi yo'nalishda …
3 / 24
un u vertikal o'rnatish uchun oson" teleskop burab 0 ". bu oset vertikal plitalar spetsifikatsiya holda gorizontal burchakka o'lchash mumkin. "0" o'rnatilgan qurilma, vertikal xususiyatlari "o'set avtomatik ravishda vertikal darajasi dizayn qator ortiq bo'lsa, va asbobsozlik ramzi ko'rsatadi" b "qoplanadi olmaydi uchun avtomatik kompensatsiya bilan jihozlangan bir qurilma uchun. qurilma sifatida uzoq tiklanadi olmaydi releveled aynan "b" yo'qoladi ramzidir. ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ 1 2 3 4 5 to'liq kuch samarali samarali energiya, lekin batareyani o'zgartiring qurilma avtomatik ravishda o'chadi yaqin orada. darhol batareya o'zgartiring. samarali quvvatlagichni olish quvvatlagichni olish zenit masofa o'lchash? vertikal burchak va balandlik burchak vertikal burchak boshida operatsiya oldin ehtiyojlariga ko'ra o'rnatiladi. zamonaviy avtomatik sistemali taxeometrlar to‘g‘risida tushuncha elektron taxeometrlar. taxeometrik stansiyalar masofalarni va burchalarni o‘lchash qutbli s'yomka, rejalash ishlari, masofani vositali aniqlash, balandlikni aniqlash maxsus ishlarni – doiraviy qabullar usulida, doiraviy rejalash, fasadli s'yomka, poligonometriyani o‘rnatish va boshqa maxsus ishlarni bajarishda qo’llaniladi. zamonaviy elektron …
4 / 24
ashtirgich, motorlashtirilgan aniq avtomatik yo‘naltirish; - qaytargichni avtomatik kuzatish; - idenfikator bo‘yicha qaytargichni izlash; - qaytargichdan radiomodem bo‘yicha distansiyali boshqarish kabilarga bo‘linadi. topografik s'yomkalar an'aviy geodezik asboblar shuningdek zamonaviy elektron asboblarda xam bajarilishi mumkin, ammo s'yomka metodlari avvalgidek qoladi. gorizontal va vertikalar s'yemkalar ko‘pincha qutbli usulda bajariladi, bunda elektron asboblarda koordinatalarini topish aniqligi yuqori. taxeometrning mikro ehmni o‘lchash natijalariga avtomatik tarzda ishlov beradi va h, u ortirmalarni, yondosh s'yomkali hamda piketli nuqtalargacha nisbiy balandliklarni aniqlaydi. o‘lchashlar natijalari maxsus xotira moslamalariga kiritilishi yoki magnitli kassetaga yozilishi mumkin. leka-elektron taxeometri ts-600, tm-500 тм-500 тс-600 trimble vx avtomatik taxeometr 1 sekuntda 1000 dan ko’p sanoq oladi aniqligi yuqori asbobning og‘irligi – 4,2 kg. ob'yektning diametri – 28 mm eng kichik masofa o‘lchovi – 2 m. eng uzun masofa o‘lchovi – 1100 m. o‘lchov vaqti – 3 sek. xotirasidagi o‘lchov hajmi – 1200 ta. old tomonidagi funksional klavish quyidagi vazifalarni bajaradi: all – burchak …
5 / 24
-station goord dasturiga kiriladi. ptnt–nuqta nomeri, hi–asbob balandligi yoziladi. x,y,n ma'lumotlar, agar xotirasi bo‘lsa fayl orqali chaqiriladi agar yo‘q bo‘lsa, keyb orqali qo‘lga kiritiladi va cont orqali tasdiqlaniladi. kanallarni geodezik kuzatish image3.jpg image4.jpg image5.jpg image2.png image13.jpg image14.jpg image15.jpg image6.jpeg image7.jpg image8.jpg image9.jpg image10.jpg image11.jpg image12.jpg image16.jpeg image17.png image18.png image19.png image20.png image21.png image22.png image23.png image24.png image25.png image26.png image27.png image28.png image29.png image30.png image31.png image32.png image33.png image34.png audio1.wav audio2.wav image35.jpeg image36.jpeg image37.jpeg image38.jpeg /docprops/thumbnail.jpeg
