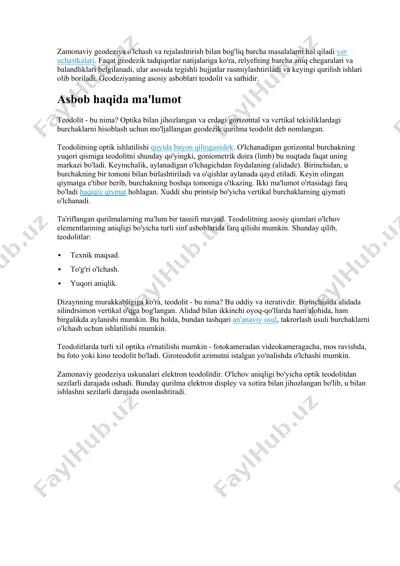

1 / 16

zamonaviy geodeziya o'lchash va rejalashtirish bilan bog'liq barcha masalalarni hal qiladi yer uchastkalari. faqat geodezik tadqiqotlar natijalariga ko'ra, relyefning barcha aniq chegaralari va balandliklari belgilanadi, ular asosida tegishli hujjatlar rasmiylashtiriladi va keyingi qurilish ishlari olib boriladi. geodeziyaning asosiy asboblari teodolit va sathidir. asbob haqida ma'lumot teodolit - bu nima? optika bilan jihozlangan va erdagi gorizontal va vertikal tekisliklardagi burchaklarni hisoblash uchun mo'ljallangan geodezik qurilma teodolit deb nomlangan. teodolitning optik ishlatilishi quyida bayon qilinganidek. o'lchanadigan gorizontal burchakning yuqori qismiga teodolitni shunday qo'yingki, goniometrik doira (limb) bu nuqtada faqat uning markazi bo'ladi. keyinchalik, aylanadigan o'lchagichdan foydalaning (alidade). birinchidan, u burchakning bir tomoni bilan birlashtiriladi va o'qishlar aylanada qayd etiladi. keyin olingan qiymatga e'tibor berib, burchakning boshqa tomoniga o'tkazing. ikki ma'lumot o'rtasidagi farq bo'ladi haqiqiy qiymat hohlagan. xuddi shu printsip bo'yicha vertikal burchaklarning qiymati o'lchanadi. ta'riflangan qurilmalarning ma'lum bir tasnifi mavjud. teodolitning asosiy qismlari o'lchov elementlarining aniqligi bo'yicha turli sinf asboblarida farq qilishi …

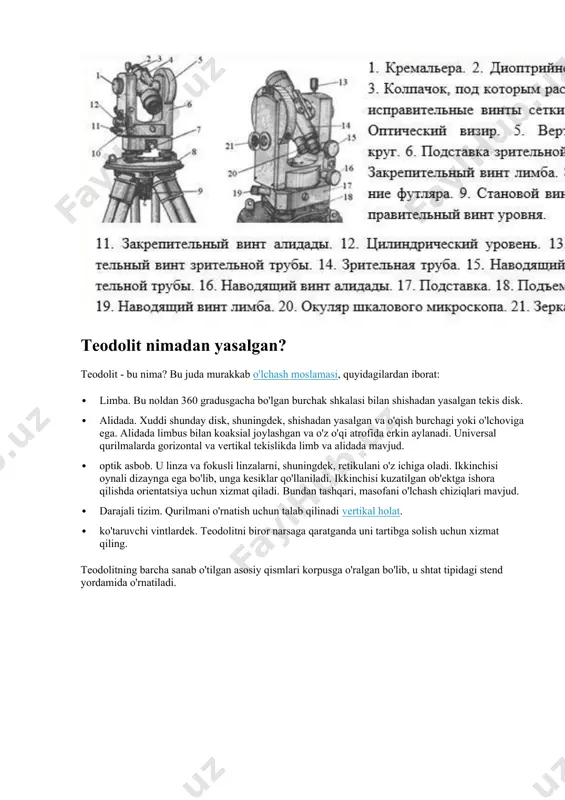

2 / 16

icha optik teodolitdan sezilarli darajada oshadi. bunday qurilma elektron displey va xotira bilan jihozlangan bo'lib, u bilan ishlashni sezilarli darajada osonlashtiradi. teodolit nimadan yasalgan? teodolit - bu nima? bu juda murakkab o'lchash moslamasi, quyidagilardan iborat: · limba. bu noldan 360 gradusgacha bo'lgan burchak shkalasi bilan shishadan yasalgan tekis disk. · alidada. xuddi shunday disk, shuningdek, shishadan yasalgan va o'qish burchagi yoki o'lchoviga ega. alidada limbus bilan koaksial joylashgan va o'z o'qi atrofida erkin aylanadi. universal qurilmalarda gorizontal va vertikal tekislikda limb va alidada mavjud. · optik asbob. u linza va fokusli linzalarni, shuningdek, retikulani o'z ichiga oladi. ikkinchisi oynali dizaynga ega bo'lib, unga kesiklar qo'llaniladi. ikkinchisi kuzatilgan ob'ektga ishora qilishda orientatsiya uchun xizmat qiladi. bundan tashqari, masofani o'lchash chiziqlari mavjud. · darajali tizim. qurilmani o'rnatish uchun talab qilinadi vertikal holat. · ko'taruvchi vintlardek. teodolitni biror narsaga qaratganda uni tartibga solish uchun xizmat qiling. teodolitning barcha sanab o'tilgan asosiy qismlari korpusga …

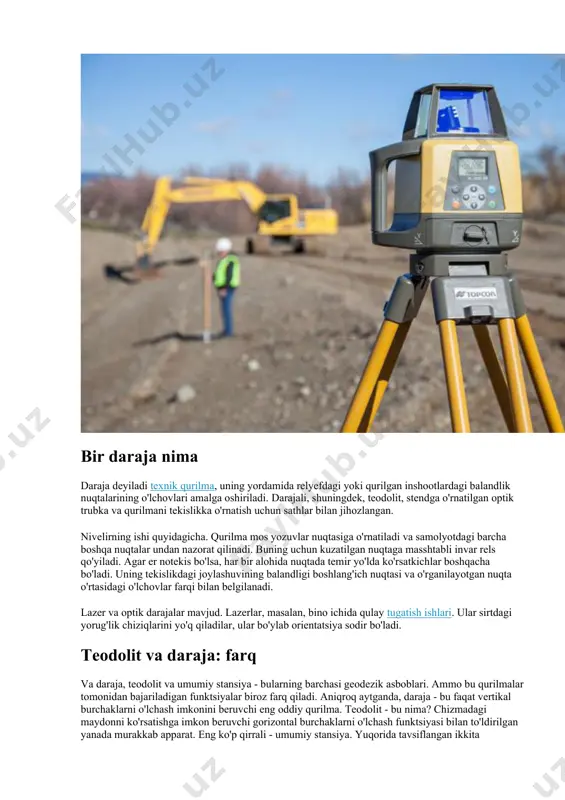

3 / 16

an, bino ichida qulay tugatish ishlari. ular sirtdagi yorug'lik chiziqlarini yo'q qiladilar, ular bo'ylab orientatsiya sodir bo'ladi. teodolit va daraja: farq va daraja, teodolit va umumiy stansiya - bularning barchasi geodezik asboblari. ammo bu qurilmalar tomonidan bajariladigan funktsiyalar biroz farq qiladi. aniqroq aytganda, daraja - bu faqat vertikal burchaklarni o'lchash imkonini beruvchi eng oddiy qurilma. teodolit - bu nima? chizmadagi maydonni ko'rsatishga imkon beruvchi gorizontal burchaklarni o'lchash funktsiyasi bilan to'ldirilgan yanada murakkab apparat. eng ko'p qirrali - umumiy stansiya. yuqorida tavsiflangan ikkita asbobning imkoniyatlarini o'z ichiga olgan holda, tanlangan nuqtadan istalgan ob'ektga masofani o'lchash imkonini beradi. teodolit bilan qanday ishlash kerak teodolit nima? bu birinchi navbatda optika. u bilan ishlash teodolit tadqiqoti deb ataladi. u bir qator tadbirlarni o'z ichiga oladi dala sharoitlari, buning natijasi kontur ko'rinishida hududning rejasini qurishdir. oddiy qilib aytganda, tekis joylarda teodolit er tuzish rejalariga tuzatishlar kiritish uchun ishlatiladi. teodolit bilan tortishish ikki bosqichdan o'tadi: · …

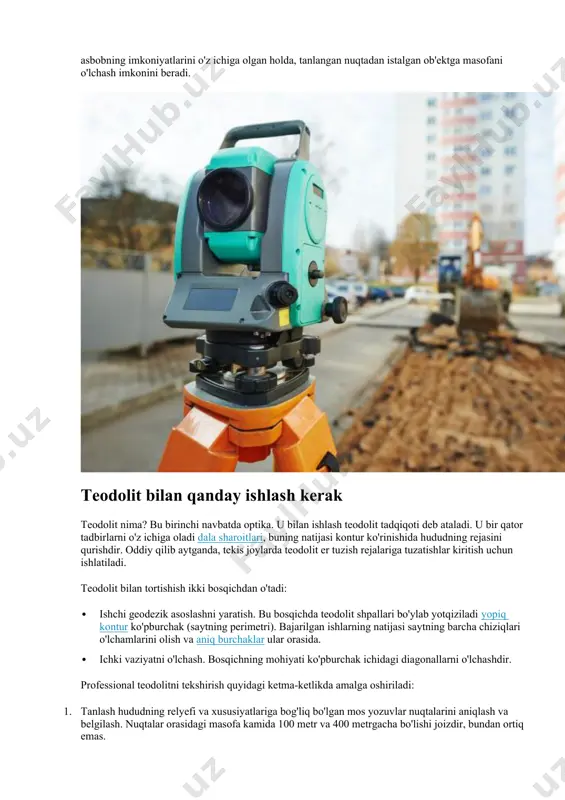

4 / 16

alashadigan omillardan tozalanadi. 4. burchaklar va chiziqlarning teodolit o'lchovi. 5. diagonallarni otish (vaziyatlar). xulosa eng samarali geodezik asboblar gps tizimi bilan jihozlangan elektron asboblardir. navigatsiya teodoliti nima? bu sizga o'lchangan nuqtalar orasidagi marshrutlarni tez va yuqori aniqlik bilan yotqizish imkonini beradi. va ularni haqiqiylarga bog'lang topografik xaritalar er. qurilish maydonchalarida geodezik o'lchovlar darajalar, teodolitlar, po'lat o'lchov lentalari, lenta o'lchovlari bilan amalga oshiriladi. darajali nuqtalarning nisbiy balandligini aniqlash uchun ishlatiladi. darajaning asosiy qismlari teleskop bo'lib, u orqali relslar bo'ylab o'qishlar amalga oshiriladi va silindrsimon sath, uning yordamida teleskopning ko'rish o'qi gorizontal holatga keltiriladi. ikki turdagi darajalar mavjud: kar va qatlamli quvurli darajalar. kar darajalari (261) ishlashda qulay va ishonchli bo'lib, ular qurilish-montaj ishlarida eng ko'p qo'llaniladi. quvurning tanasi / va sathning silindrsimon darajasi uchun quti 3 birgalikda quyiladi va gilzada aylanadigan o'qga biriktiriladi. silindrsimon sathi prizmatik blokga ega bo'lib, uning yordamida sath pufakchasi tasviri okulyar 4 yonida joylashgan lupaning ko'rish maydonida …

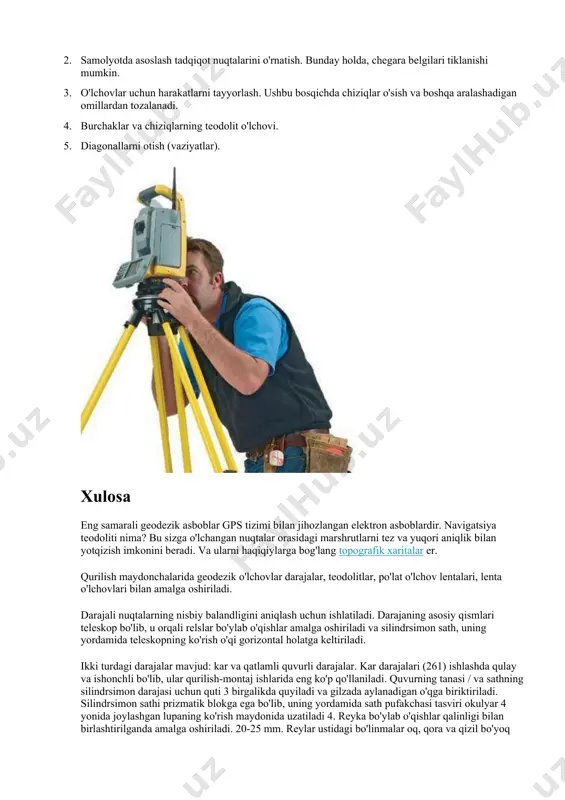

5 / 16

'lgan masofani aniqlashni anglatadi. o'qishni o'qiyotganda (262, c) birinchi navbatda bo'linishlarning o'ndan bir qismi (mm), so'ngra teleskop panjarasining o'rta ipi bo'ylab dekimetrlar va santimetrlar hisoblanadi. ishlash uchun daraja tripodga o'rnatiladi va o'rnatish vintlari bilan o'rnatiladi, shunda ko'taruvchi vintlar silliq ishlaydi. o'rnatishdan so'ng, darajadagi qo'rg'oshin * ga ish pozitsiyasi, birinchi navbatda, dumaloq darajadagi 6 (261 ga qarang) yordamida taxminan, so'ngra silindrsimon daraja bo'ylab vintlardek 7 bilan darajani aniq o'rnatishga o'ting. agar 1-darajali quvur istalgan yo'nalishda aylantirilsa, daraja pufakchasi harakatlanmasa, darajani to'g'ri o'rnatilgan deb hisoblash mumkin. shundan so'ng, tekislash amalga oshirilishi mumkin. teodolit (263) - vertikal va gorizontal burchaklarni o'lchash uchun optik asbob. teodolitning asosiy qismlari limbus ( gorizontal doira) 2 va vertikal aylana 8, daraja va daraja kasrlariga bo'linadi. o'qish moslamalari - noniuslar bilan alidada (o'qning markazidan o'tadigan o'q atrofida aylana oladigan o'lchagich) oyoqning metall korpusiga qattiq mahkamlanadi. vertikal aylanaga qattiq mahkamlangan teleskop 5 gorizontal aylanish o'qi bilan alidadaga biriktirilgan stendlarga …
