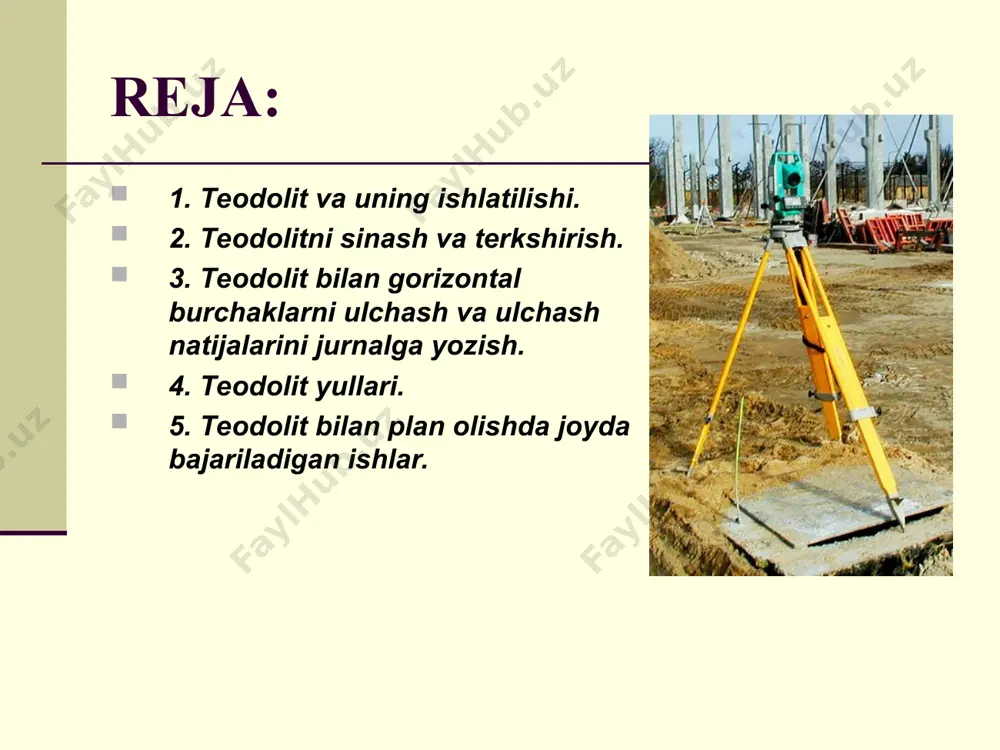

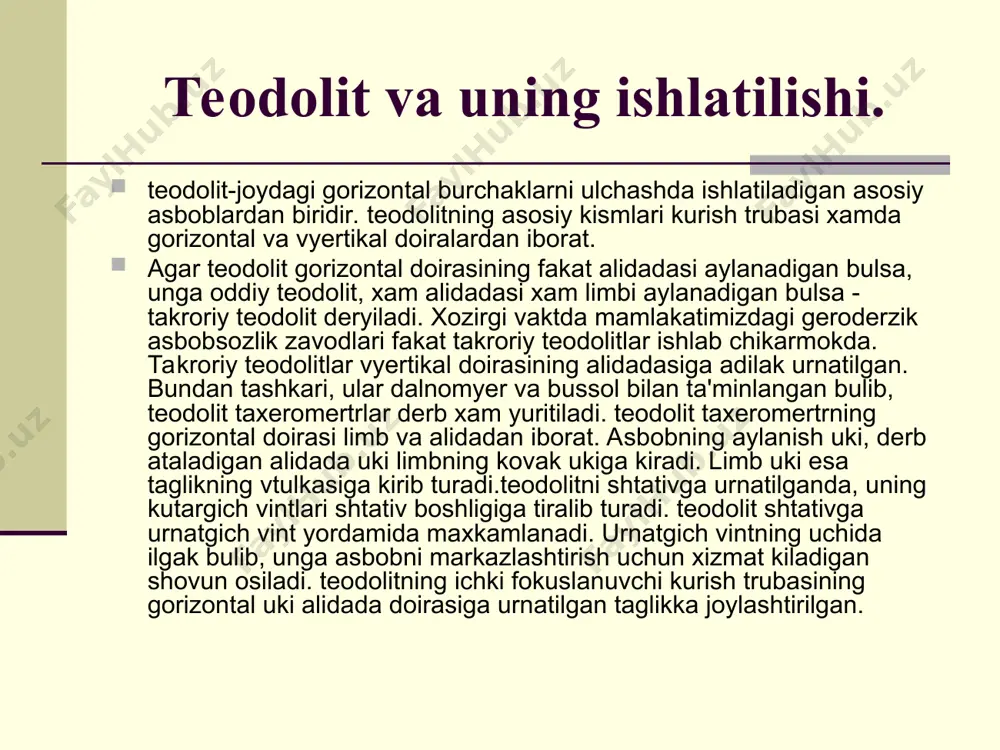

слайд 1 mavzu: teodolit bilan plan olish reja: 1. teodolit va uning ishlatilishi. 2. teodolitni sinash va terkshirish. 3. teodolit bilan gorizontal burchaklarni ulchash va ulchash natijalarini jurnalga yozish. 4. teodolit yullari. 5. teodolit bilan plan olishda joyda bajariladigan ishlar. teodolit va uning ishlatilishi. teodolit-joydagi gorizontal burchaklarni ulchashda ishlatiladigan asosiy asboblardan biridir. teodolitning asosiy kismlari kurish trubasi xamda gorizontal va vyertikal doiralardan iborat. agar teodolit gorizontal doirasining fakat alidadasi aylanadigan bulsa, unga oddiy teodolit, xam alidadasi xam limbi aylanadigan bulsa - takroriy teodolit deryiladi. xozirgi vaktda mamlakatimizdagi geroderzik asbobsozlik zavodlari fakat takroriy teodolitlar ishlab chikarmokda. takroriy teodolitlar vyertikal doirasining alidadasiga adilak urnatilgan. bundan tashkari, ular dalnomyer va bussol bilan ta'minlangan bulib, teodolit taxeromertrlar derb xam yuritiladi. teodolit taxeromertrning gorizontal doirasi limb va alidadan iborat. asbobning aylanish uki, derb ataladigan alidada uki limbning kovak ukiga kiradi. limb uki esa taglikning vtulkasiga kirib turadi.teodolitni shtativga urnatilganda, uning kutargich vintlari shtativ boshligiga tiralib …

2 / 29

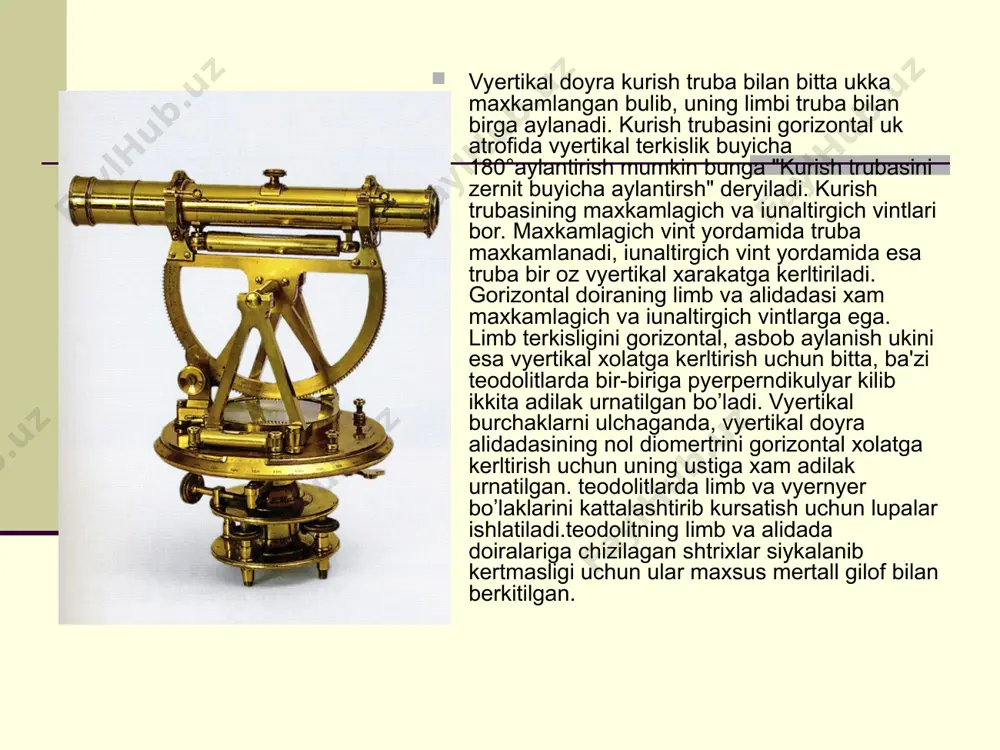

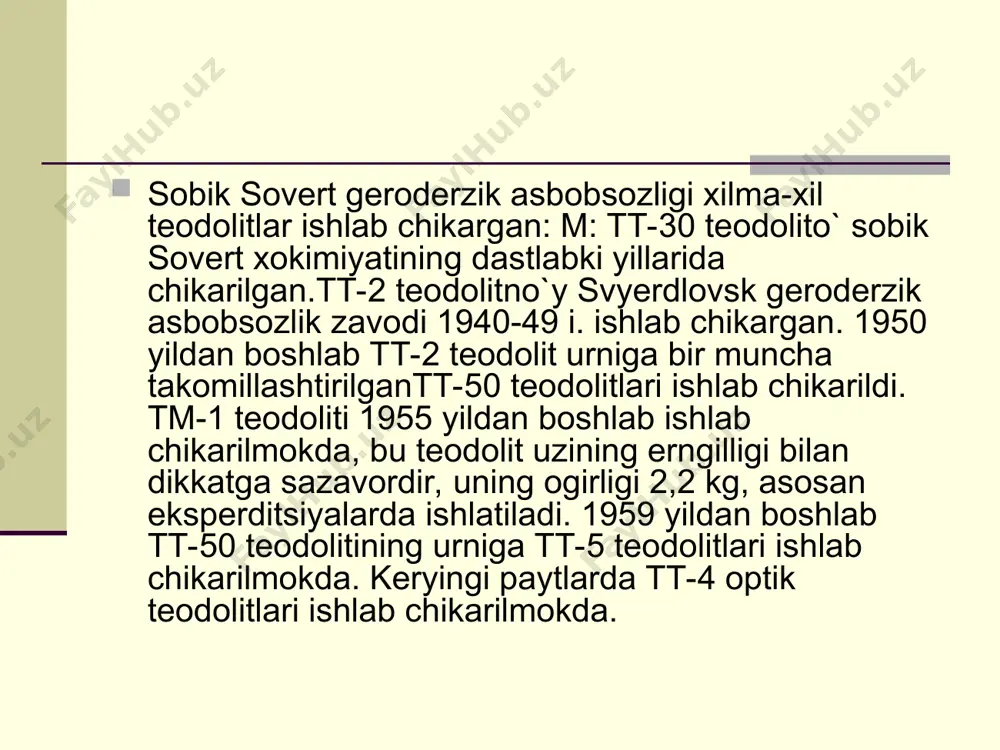

di. gorizontal doiraning limb va alidadasi xam maxkamlagich va iunaltirgich vintlarga ega. limb terkisligini gorizontal, asbob aylanish ukini esa vyertikal xolatga kerltirish uchun bitta, ba'zi teodolitlarda bir-biriga pyerperndikulyar kilib ikkita adilak urnatilgan bo’ladi. vyertikal burchaklarni ulchaganda, vyertikal doyra alidadasining nol diomertrini gorizontal xolatga kerltirish uchun uning ustiga xam adilak urnatilgan. teodolitlarda limb va vyernyer bo’laklarini kattalashtirib kursatish uchun lupalar ishlatiladi.teodolitning limb va alidada doiralariga chizilagan shtrixlar siykalanib kertmasligi uchun ular maxsus mertall gilof bilan berkitilgan. sobik sovert geroderzik asbobsozligi xilma-xil teodolitlar ishlab chikargan: m: tt-30 teodolito` sobik sovert xokimiyatining dastlabki yillarida chikarilgan.tt-2 teodolitno`y svyerdlovsk geroderzik asbobsozlik zavodi 1940-49 i. ishlab chikargan. 1950 yildan boshlab tt-2 teodolit urniga bir muncha takomillashtirilgantt-50 teodolitlari ishlab chikarildi. tm-1 teodoliti 1955 yildan boshlab ishlab chikarilmokda, bu teodolit uzining erngilligi bilan dikkatga sazavordir, uning ogirligi 2,2 kg, asosan eksperditsiyalarda ishlatiladi. 1959 yildan boshlab tt-50 teodolitining urniga tt-5 teodolitlari ishlab chikarilmokda. keryingi paytlarda tt-4 optik teodolitlari ishlab …

3 / 29

hiliklarini tuzatib, bo’laklar munosabatini kerakli tnartga moslashtirishga teodolitni tugirlash yoki yustirovka deryiladi. teodolitga kuyiladigan asosiy merxanik terxnologik shartlar; asbob uklarining tugriligi va ravon aylanishi, kutargich, maxkamlagich va mikromertr vintlarining tugri bulishi va erkin aylanishi, asbobning shtativ ustida mustaxkam turishi va boshqalardan iborat. optik shartlarni sinash esa kurish trubasi va lupalarning sifatini sinashdan iborat bulib, bunda kurish trubasida sfyerik va xromatik abyerratsiyalarning ta'siri bulmasligi aniklanadi. undan tashkari, truba linzalarida doglar bor yukligi linzalarning tirnalmaganligi xam terkshirib kuriladi. teodolit bilan ishlashdan oldin va ishlash protserssida teodolit vakt-vakti bilan terkshirib turiladi. chunki teodolit bilan ishlash protsersida, ayniksa asbobni bir joydan ikkinchi joyga olib borishda uning biron kismi uz urnida siljib kolishi va natijada, yukorida aytilgan talablarning ba'zilariga javob byermay kolishi mumkin. shuning uchun teodolit bilan ulchash ishlarini bajaruvchi kishi teodolitni terkshira olishi va tuzata olishi kerak. teodolit bilan gorizontal burchaklarni ulchash va ulchash natijalarini jurnalga yozish. abc burchakni ulchash kerak bulsin. buning uchun …

4 / 29

ta kutargich vintiga paralerl kilib kuyiladi va bu kutargich vintlarni karama-karshi tomonga burab adilak pufakchasi naycha urtasiga kerltiriladi. agar teodolitning gorizontal doirasida ikkinchi adilak bulsa, taglikning uchinchi kutargich vintini burab uning pufakchasini xam naycha urtasiga kerltiriladi. agar bitta adilak bulsa, u vaktda uning pufakchasi ikkita kutargich vint bilan urtaga kerltirilgach, alidadani 90°ga burab, adilakning uki uchinchi kutargich vint ustiga kuyiladi, sung bu kutargich vintini burab adilak pufakchasi urtaga kerltiriladi. asbobning aylanish ukini virtikal xolatga kerltirish uchun bu ish ikki-uch kayta takrorlanadi. teodolitni nuqtaga urnatib bulgach burchak kuyidagi tartibda ulchanadi: 1.asbob urnatilgan nuqtadan (v-nuqtadan) truba orkali ung tomondagi nuqta (s) ga karaladi. bu vaktda gorizontal doiraning maxkamlagich vinti maxkamlangan, alidada va trubaning maxkamlagich vintlari esa bushatilgan bulishi kerak. nuqtaga urnatilgan verxa trubadan kuringach alidada va truba maxkamlanadi. su igr a yunaltirgich vintlari yordamida iplar sertkasining kersishgan nuqtasi verxaning tagiga tugirlanadi va limbdan sanok olinadi. bunda birinchi vyernyerdan gradus, minut va serkunt …

5 / 29

adi v a trubadan a- nuqtadagi verxa kuringach , alidada va truba maxkamlanadi. yunaltirgich vintlar yordamida iplar sertkasining kersishgan nuqtasini verxa tagiga tugirlanadi va yukoridagi kabi xar ikkala vyeryerdan sanok olib, uni jurnalning 3 va 4 - grafalariga a-nuqtaning karshisiga yoziladi. m: birinchi vyernyerlardan olingan sanok 94° 521, ikkinchi vyernyerdan olingan sanok 521. 3. vyernyerlardan olingan sanoklarning urta arifmertik mikdori chikarilib, u jurnalning 5-grafasiga yoziladi. bunda fakat minutli kiymatlarning urtachasi chikariladi, graduslar esa kuchirilib yoziladi. m: s-nuqtaga karab birinchi vyernyerdan olingan sanok 168° 261, ikkinchi vyernyerdan olingan sanok 271. shunda urtacha sanok 168° 261 3011 bo’ladi. 4. ung tomondagi nuqtaga karab olingan urtacha sanok (a) dan, chap tomondagi nuqtaga karab olingan urtacha sanok (v) ni ayrib burchakning kiymati topiladi, ya'ni (q a-v. m: s-nuqtaga karab olingan urtacha sanok 168° 261 30’’ , a-nuqtaga karab olingan urtacha sanok esa 94°521 . shunda burchakning kiymati bo’ladi 168° 261 3011 -94°521 q73°341 30’’. …
