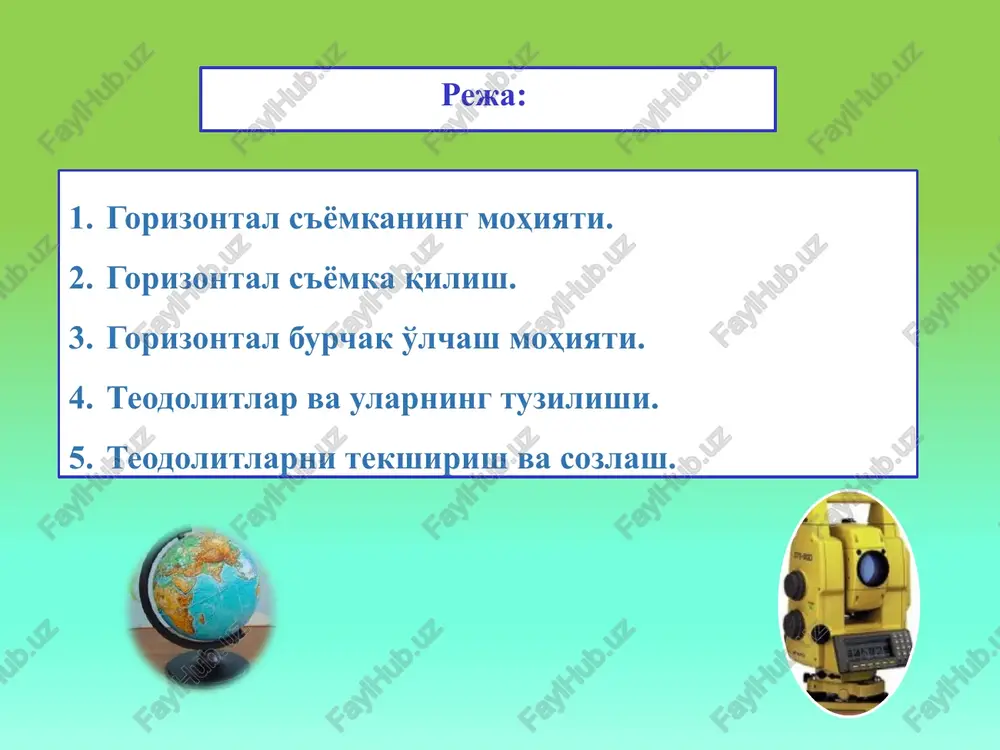

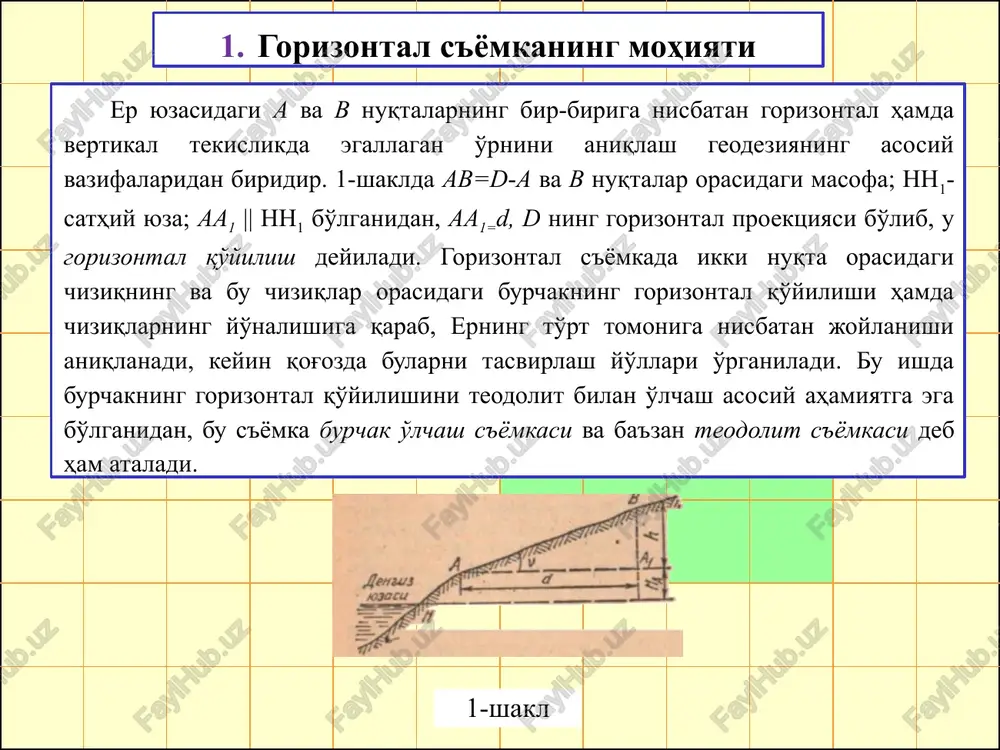

prezentatsiya powerpoint mavzu: gorizontal burchak o'lchash mohiyati. teodolitlar, tuzilishi va tekshirish “toshkent irrigatsiya va xo'jaligini mexanizatsiyalash muhandislari instituti” mtu geodeziya va geoinformatika kafedrasi reja: gorizontal s'yomkaning mohiyati. gorizontal s'yomka qilish. gorizontal burchak o'lchash mohiyati. teodolitlar va ularning tuzilishi. teodolitlarni tekshirish va sozlash. gorizontal s'yomkaning mohiyati er yuzasidagi a va v nuqtalarning bir-biriga nisbatan gorizontal hamda vertikal tekislikda egallagan o'rnini aniqlash geodeziyaning asosiy vazifalaridan biridir. 1-shaklda av=d-a va v nuqtalar orasidagi masofa; nn1-sathiy yuza; aa1 || nn1 bo'lganidan, aa1=d, d ning gorizontal proektsiyasi bo'lib, u gorizontal qo'yilish deyiladi. gorizontal s'yomkada ikki nuqta orasidagi chiziqning va bu chiziqlar orasidagi burchakning gorizontal qo'yilishi hamda chiziqlarning yo'nalishiga qarab, erning to'rt tomoniga nisbatan joylanishi aniqlanadi, keyin qog'ozda bularni tasvirlash yo'llari o'rganiladi. bu ishda burchakning gorizontal qo'yilishini teodolit bilan o'lchash asosiy ahamiyatga ega bo'lganidan, bu s'yomka burchak o'lchash s'yomkasi va ba'zan teodolit s'yomkasi deb ham ataladi. 1-shakl gorizontal va vertikal burchak 2. gorizontal s'yomka qilish gorizontal …

2 / 23

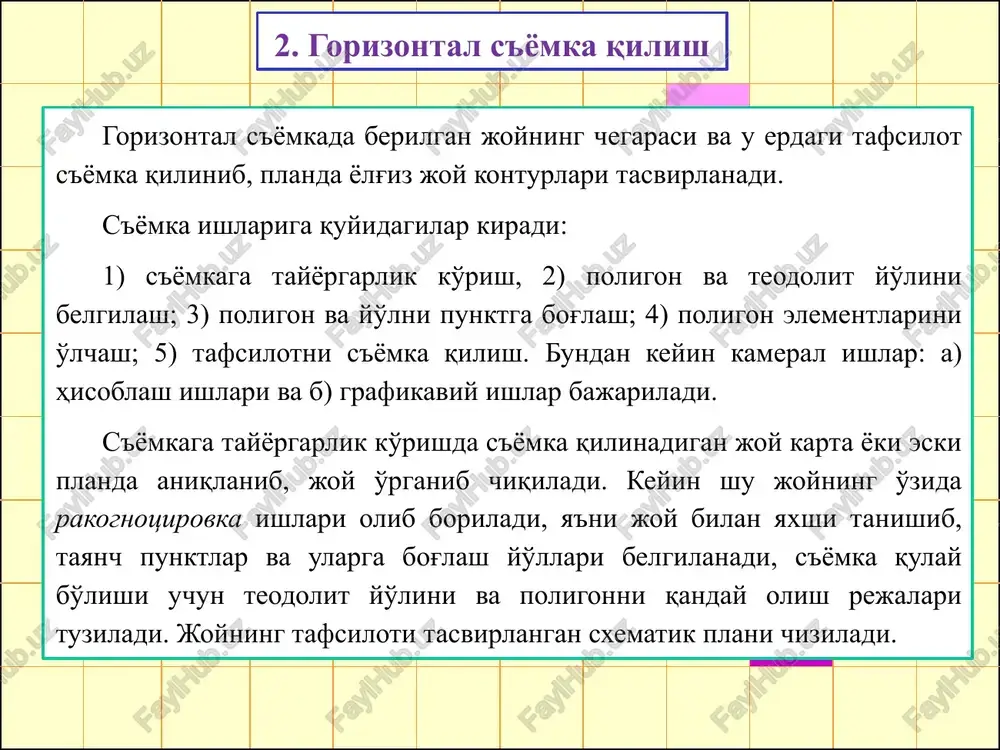

ulay bo'lishi uchun teodolit yo'lini va poligonni qanday olish rejalari tuziladi. joyning tafsiloti tasvirlangan sxematik plani chiziladi. teodolit yo'llari kelgusi ishlarga asos bo'lganidan, burchak uchlari mustahkam o'rnatiladi. nomerlari maxsus ustunchalarga yoziladi, ustunchani o'rnatish imkoniyati bo'lmasa, betondan 0,5 m diametrli markirovka (nuqta atrofidagi betonlangan tekis doira) ishlanadi va uning markaziga nuqta nomeri yoziladi. umuman, dalada o'rnatilgan nuqtalar mahkamlanishi bilan birga, ularni oson topish uchun turli belgilar qo'llaniladi. 2-shakl 3. gorizontal burchak o'lchash moxiyati joyda bir nuqtadan chiqqan ikki yoki bir necha yo'nalish orasidagi burchaklarning gorizontal quyilishini o'lchash kerak bo'ladi. masalan, v nuqtada (3-shakl) turib, turli balandlikda yotuvchi a va s nuqtalarga qarash yo'li bilan abc burchakning gorizontal quyilishi β ni o'lchash kerak, deylik. 3-shakl shakldan ko'rinadiki, s nuqta balandda, b va a nuqtalar esa s ga nisbatan pastlikda. shunga ko'ra, va va vs tomonlar orasidagi β' qiya tekislikdagi burchak desak, abc1 gorizontal proektsiyasi bo'ladi. β ning qiymatini aniqlash uchun shtativ 1 …

3 / 23

yuqori aniqlikdagi t05, aniq 2t2, 2t5 va texnikaviy teodolitlar t30 (4t30, 2tz0p), t10e ga bo'linadi. teodolit shifri oldidagi son uning modifikatsiyasini, ortidagilari esa uning sekundlarda ifodalangan aniqligini, p to'g'ri tasvirli, e - elektronli ekanligini bildiradi. injenerlik ishlarida asosan texnik teodolitlar qo'llaniladi. 3t seriyadagi teodolitlar: 3t2kp triangulyatsiya, poligonometriya, geodezik zichlash tarmoqlarida, amaliy geodeziyada, astronomik geodezik o'lchashlarda; 3t2k-mashina va mexanizmlar konstruktsiyalarini montajida, sanoat va boshqa inshootlari qurilishida qo'llaniladi, 3t5kp-geodezik zichlash tarmoqlarida, amaliy geodeziyada qidiruv ishlarida, teodolitli s'yomkalarda va h.k qo'llaniladi. 4tzop asbobi teodolitli va taxeometrik yo'llarda gorizontal va vertikal burchaklarni o'lchash, planli va balandlik tarmoqlarini rejalashda, ipli dalnomerida masofa o'lchash, trubadagi adilak yordamida gorizontal nurda nivelirlash uchun mo'ljallangan. 1.1-rasmda 2t30p teodolitining asosiy qismlari (a), orientirlash bussoli (b), trubaning ko'rish maydoni ko'rsatilgan. 2t30p teodolitining umumiy ko'rinishi 1.1-rasmda keltirilgan. teodolitlar asosan gorizontal va vertikal burchak o'lchash uchun xizmat qiladi.tajriba ishini bajarish uchun talabalar quyidagilarni bilishlari kerak: • teodolit va ularning tuzilishini; • teodolitni tekshirish …

4 / 23

i,11-taglik, 12-ko'targich vinti, 13-g'ilof qulfining ini, 14-teodolit asosi, 15-limbning yo'naltirish vinti,16-adilakni sozlash vinti, 17-ustun, 18-ipli truba ob'ektivi,19-mikroskopni yoritish uchun darcha, 20 - korpus, 21- ko'zgu, 22 - magnit mili. shtativlar shn (g), shr (d): kallak 2 - o'rnatkich vint, 3 - oyoq,4 - uch, 5- ko'tarish kamari, 6 -tayanch,7- cheklagich,8- qisish bloki. gorizontal burchakni o'lchash printsipida burchakning v uchidan o'tuvchi sathiy sirtga fikran urinma m tekislik o'tkaziladi (1.2-rasm, a). va va vs chiziqlar yo'nalishlari shovun chizig'ida yotuvchi vertikal v1 va v2 tekisliklar bilan gorizontal m tekislikka proektsiyalanadi. proektsiyalangan va va vs chiziqlar orasidagi β burchak gorizontal burchak deyiladi. joydagi va va vs chiziqlar bilan m tekislik orasidagi v1 va v2 burchaklar vertikal (qiyalik) burchaklar bo'ladi. gorizontal va vertikal burchaklarni o'lchash uchun teodolit qo'llaniladi. 1.2-rasm. gorizontal burchakni o'lchash: a - printsipi; b - sxemasi, v- o punktidagi yo'nalishlar sanoq olish moslamalari. texnik teodolitlarda limb bo'laklari har 10 dan yoziladi, limbdan sanoqlar …

5 / 23

adi. mabodo shart bajarilmasa, teodolit ustaxonada sozlanadi. 4. iplar to'rining vertikal ipi teodolit gorizontal tekisligiga tik bo'lishi kerak. truba shovun chizig'iga qaratilganda, vertikal ip uning tasvirini qoplasa, shart bajariladi. aks holda iplar to'ri diafragma vintlari bo'shatilib buraladi. teodolitni ishlatishga tayorlash e’tiboringiz uchun rahmat! image1.png image2.png image3.png image4.png image5.png image6.png image7.png image8.jpeg image9.png image10.png image11.jpeg image12.png image13.jpeg image14.jpeg image15.png image16.png image17.png image18.jpeg image19.png image20.png image21.png image22.png image23.png image24.emf image25.wmf oleobject1.bin image26.png image27.png image28.png image29.png image30.png image31.jpeg image32.png image33.png image34.png image35.png image36.png image37.png image38.png image39.png image40.png image41.png image42.png teodolit s'yomkasi burchak o'lchash q aydnomasi nu q talar ra q amlar limbdagi sano q lar burchaklar direk - tsion burchakgi α yoki rumbi chizi q o'lchami 1 - o'lchash, m 2 - lchash, m q iyalik burchagi, v o' va ch o'rtachasi tu - ril - gani kuza til - gani 0 ‘ 0 ‘ 0 ‘ 1 5 2 5 2 174 …
