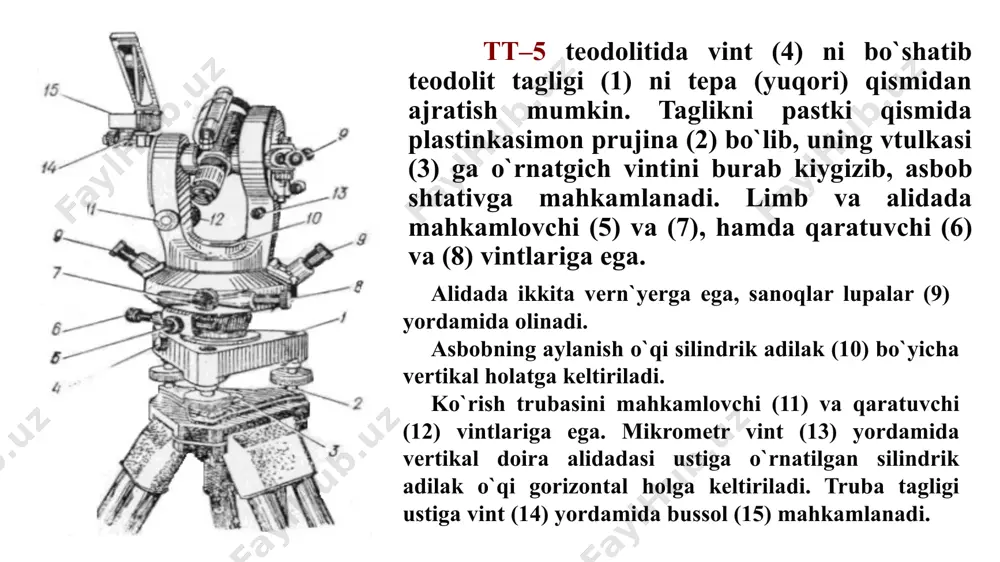

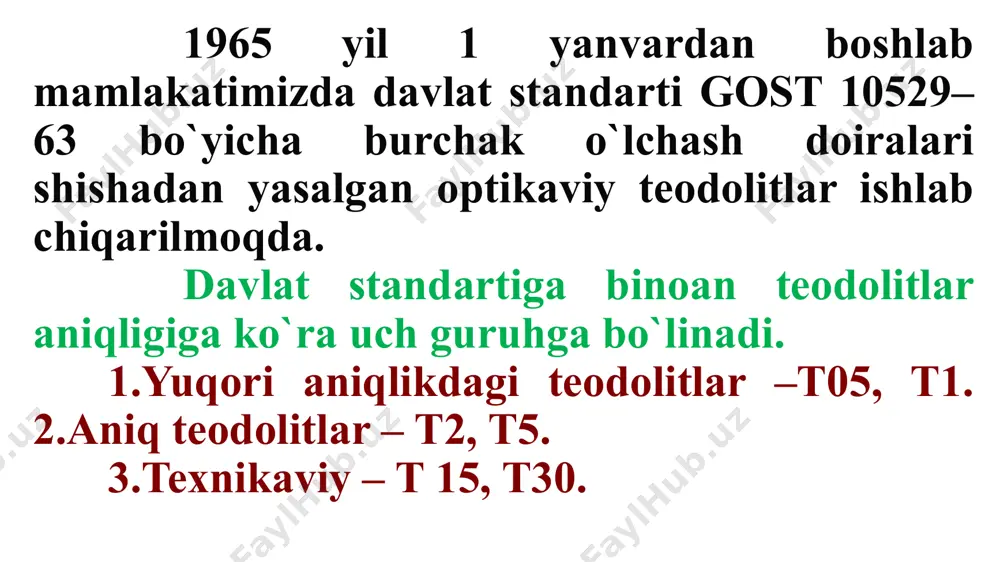

мавзу: горизонтал ва вертикал бурчак ўлчаш teodolitlarning tuzilishi va ularni tekshirish reja: 1.teodolitlar va ularning asosiy qismlari. 2.teodolitlar klassifikatsiyasi va ularning texnik tavsiflari. 3.sanoq olish moslamalari. 4.texnikaviy teodolitlarni tuzilishi va ularni tekshirish. 1965 yil 1 yanvardan boshlab mamlakatimizda davlat standarti gost 10529–63 bo`yicha burchak o`lchash doiralari shishadan yasalgan optikaviy teodolitlar ishlab chiqarilmoqda. davlat standartiga binoan teodolitlar aniqligiga ko`ra uch guruhga bo`linadi. 1.yuqori aniqlikdagi teodolitlar –t05, t1. 2.aniq teodolitlar – t2, t5. 3.texnikaviy – t 15, t30. tt–5 teodolitida vint (4) ni bo`shatib teodolit tagligi (1) ni tepa (yuqori) qismidan ajratish mumkin. taglikni pastki qismida plastinkasimon prujina (2) bo`lib, uning vtulkasi (3) ga o`rnatgich vintini burab kiygizib, asbob shtativga mahkamlanadi. limb va alidada mahkamlovchi (5) va (7), hamda qaratuvchi (6) va (8) vintlariga ega. alidada ikkita vern`yerga ega, sanoqlar lupalar (9) yordamida olinadi. asbobning aylanish o`qi silindrik adilak (10) bo`yicha vertikal holatga keltiriladi. ko`rish trubasini mahkamlovchi (11) va qaratuvchi (12) vintlariga …

2 / 23

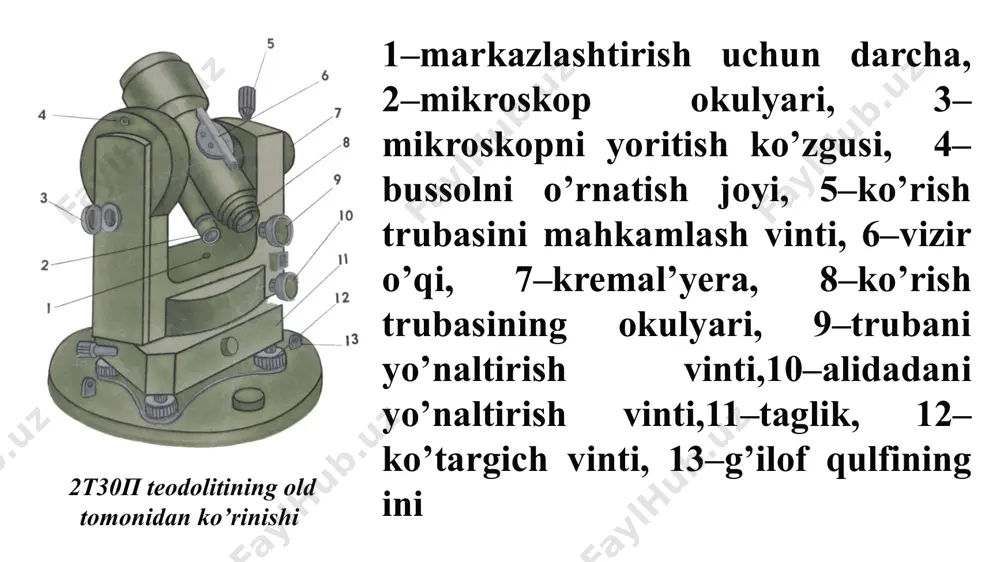

п teodolitining old tomonidan ko’rinishi 14–teodolit asosi, 15–limbning yo’naltirish vinti,16–adilakni sozlash vinti, 17–ustun, 18–ipli truba ob’yektivi, 19–mikroskopni yoritish uchun darcha 2t30п teodolitining orqa tomonidan ko’rinishi б) oriyentirlash bussoli в) trubaning ko’rish maydoni 1–kallak 2–o’rnatkich vint, 3–oyoq, 4–uch oyoq, 5–ko’tarish kamari, 6–tayanch, 7–cheklagich, 8–qisish bloki shtativ teodolitning o`rnatish qismlariga quyidagi ish qurollari kiradi. shtativ – metal yoki yog`chdan yasalgan qurol hisoblanib, u yerdan bir muncha kutarilib, ishlash uchun qulaylik to`g`diradi. shovun – oddiy va optik boqladi. oddiy shovun – og`irligi 100 – 150 gramm keladigan uchli metall qadoqtoshdan iborat. taglik – teodolitning ish qismini shtativga birlashtiradi. adilak – geodezik asboblarning o`qlarini gorizontal yoki vertilal holatiga keltirish hamda ish jarayonida asbobning holatini kuzatish uchun xizmat qiladi. adilaklar bo`lishi mumkin silindrik va doiraviy teodolitning ishchi qismlariga quyidagi yelementlar kiradi. limb – metall yoki shishadan yasaladi. limb doira shaklida bo`lib, teng qilib shtrixlarga bo`linadi. limb bo`laklarining har biri 10, 5 yoki 1 gradus qiymati …

3 / 23

a olinadi. shkala 12 bo’lakka bo’lingani uchun uning har bir bo’lagi 5minutli. bo’lak qiymati ko’zda chamalab 0,5minutli aniqlik bilan baholanadi. 2t30п optik teodolit shtrixli mikroskopining ko’rish maydoni gorizontal doiradagi sanoq 25°17 minut 2t30п teodoliti vertikal doirasining shkalasi ikki qator raqamlarga ega. yuqori qatordagi raqamlar musbat bo’ladi. sanoqlar noldan (chapdan o’ngga) ortib boradi. pastki qatordagi bo’laklar manfiy ishorali bo’ladi. agar sanoq musbat ishorali bo’lib limb shtrixidan olinsa, yuqoridagi shkaladan foydalaniladi vertikal doira limbidagi sanoq – 1°23 minut adilaklar. geodezik asboblar o’qi va tekisliklarini gorizontal yoki vertikal holatga keltirish uchun silindrik va doiraviy adilaklar bilan ta’minlanadi. silindrik adilak ichi silliq, sirti ma’lum radiusli yoy shaklidagi shisha naychali ampuladan idorat. uning ichiga qizdirilgan spirt yoki oltingugurt efiri to’ldiriladi va teshiklari kavsharlanadi. suyuqlik sovugach, adilak pufakchasi hosil bo’ladi. a) silindrik b) doiraviy 1–ampula, 2–ampula g’ilofi, 3–suyuqlik, 4–adilak pufakchasi, 5–sozlash vinti konstruksiyasi bo‘yicha hozirgi teodolitlarni sanoq olish moslamasiga qarab ikkita katta guruxlarga: optik sanoq olish …

4 / 23

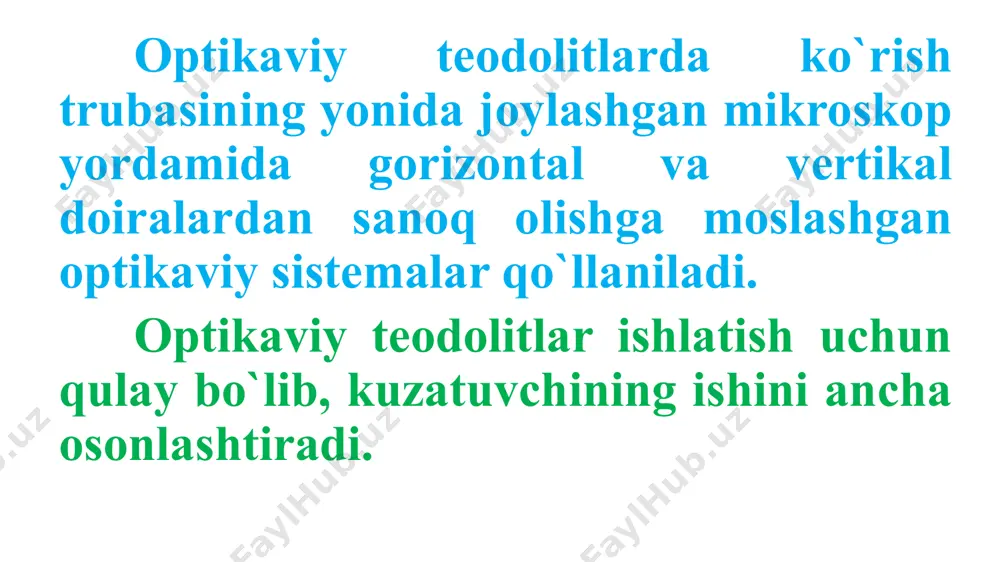

айланиш ўқи (вертикал ўқ), hh – кўриш трубасининг айланиш ўқи (горизонтал ўқ), vv–кўриш трубасининг қараш ўқи, uгuг ; uвuв – горизонтал ва вертикал доираларидаги адилаклар ўқи. кўриш ўқини текшириш (vv hh): а-лимб доира чап саноқ олиш, б- лимб доира ўнг саноқ олиш, в-қараш ўқини созлаш теодолитнинг асосий геометрик ўқлари jj–асбобнинг айланиш ўқи (вертикал ўқ), hh – кўриш трубасининг айланиш ўқи (горизонтал ўқ), vv–кўриш трубасининг қараш ўқи, uгuг ; uвuв – горизонтал ва вертикал доираларидаги адилаклар ўқи. e’tiboringiz uchun rahmat image1.png image2.jpeg image3.jpeg image4.png image5.png image6.jpeg image7.png image8.png image9.jpeg image10.png image11.jpeg image12.jpeg image13.jpeg image14.jpeg image15.jpeg image16.jpeg image17.jpeg image18.jpeg oleobject4.bin image19.wmf ^ /docprops/thumbnail.jpeg
