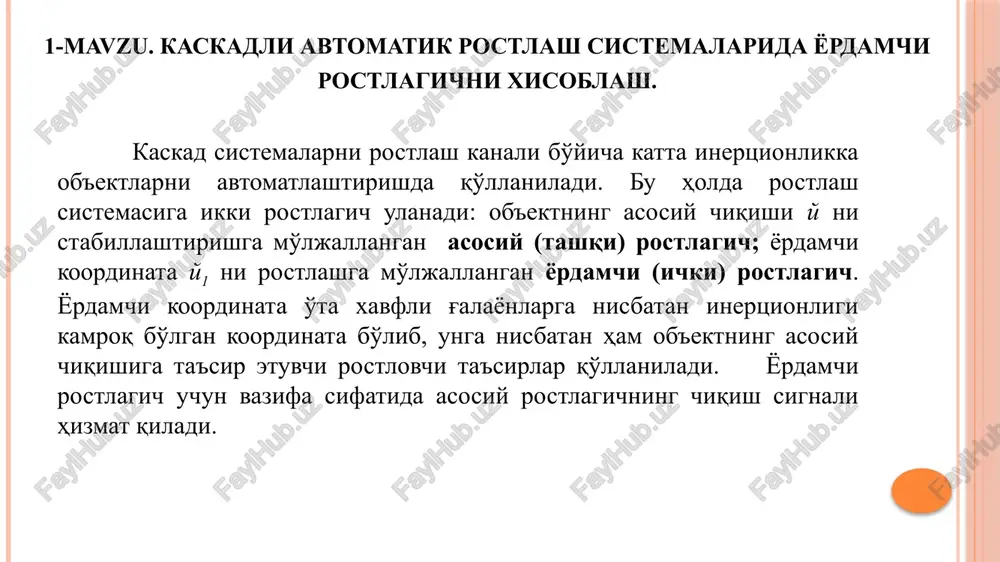

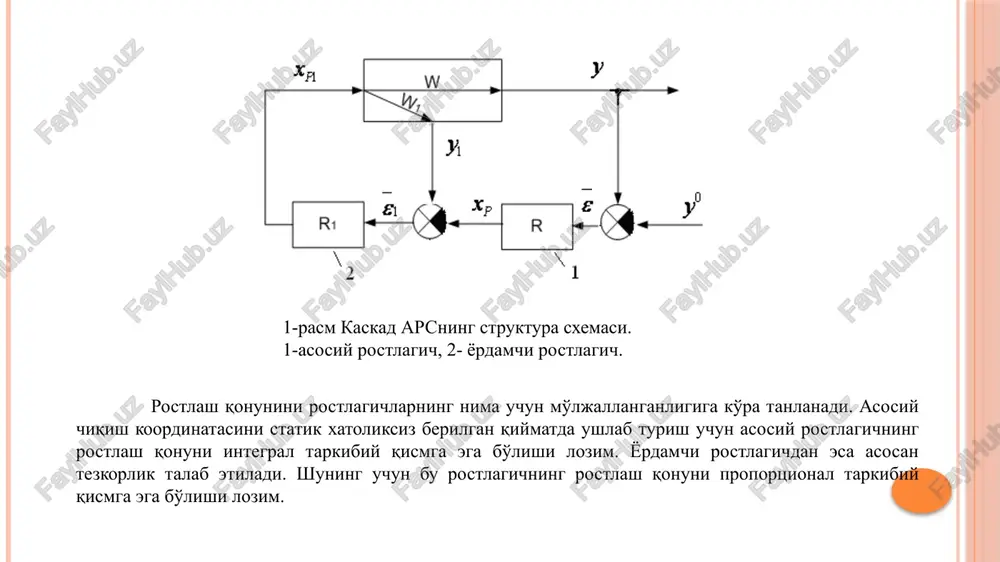

texnologik jarayonlarni modellashtirish va optimallashtirish asoslari texnologik jarayonlarni avtomatlashtirish amaliy mashg'ulot №1,2 micha kafedrasi o’qituvchisi olimov bobir komiljon o’g’li 1-mavzu. kaskadli avtomatik rostlash sistemalarida yordamchi rostlagichni xisoblash. kaskad sistemalarni rostlash kanali bo'yicha katta inertsionlikka ob'ektlarni avtomatlashtirishda qo'llaniladi. bu holda rostlash sistemasiga ikki rostlagich ulanadi: ob'ektning asosiy chiqishi y ni stabillashtirishga mo'ljallangan asosiy (tashqi) rostlagich; yordamchi koordinata y1 ni rostlashga mo'ljallangan yordamchi (ichki) rostlagich. yordamchi koordinata o'ta xavfli g'alayonlarga nisbatan inertsionligi kamroq bo'lgan koordinata bo'lib, unga nisbatan ham ob'ektning asosiy chiqishiga ta'sir etuvchi rostlovchi ta'sirlar qo'llaniladi. yordamchi rostlagich uchun vazifa sifatida asosiy rostlagichning chiqish signali hizmat qiladi. 1-rasm kaskad arsning struktura sxemasi. 1-asosiy rostlagich, 2- yordamchi rostlagich. rostlash qonunini rostlagichlarning nima uchun mo'ljallanganligiga ko'ra tanlanadi. asosiy chiqish koordinatasini statik xatoliksiz berilgan qiymatda ushlab turish uchun asosiy rostlagichning rostlash qonuni integral tarkibiy qismga ega bo'lishi lozim. yordamchi rostlagichdan esa asosan tezkorlik talab etiladi. shuning uchun bu rostlagichning rostlash qonuni proportsional tarkibiy qismga …

2 / 8

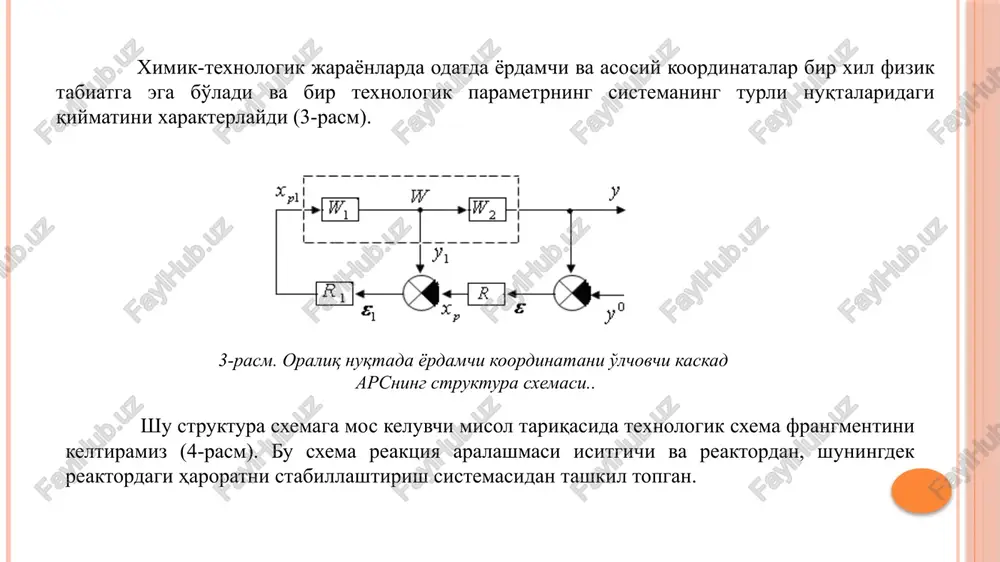

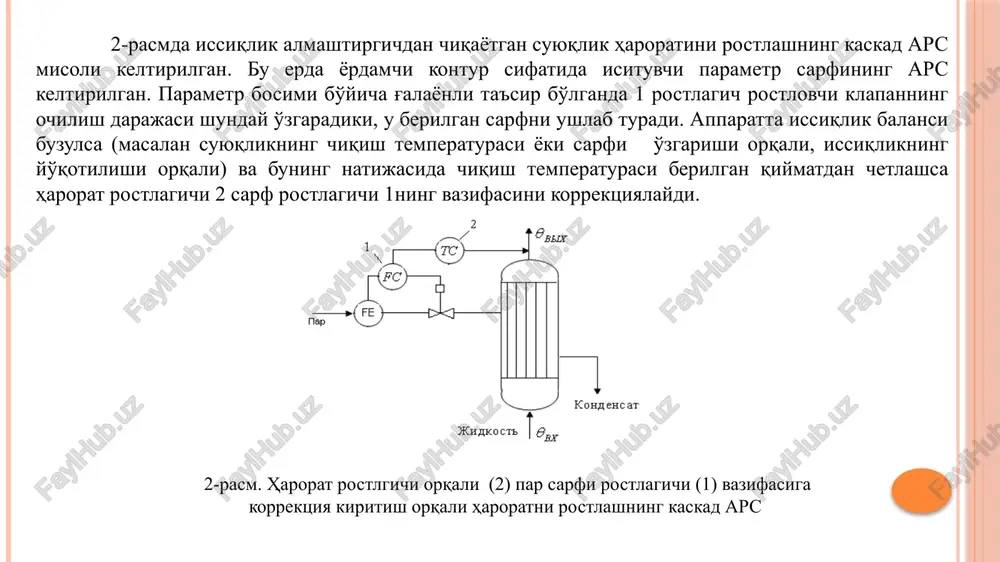

i 2 sarf rostlagichi 1ning vazifasini korrektsiyalaydi. 2-rasm. harorat rostlgichi orqali (2) par sarfi rostlagichi (1) vazifasiga korrektsiya kiritish orqali haroratni rostlashning kaskad ars ximik-texnologik jarayonlarda odatda yordamchi va asosiy koordinatalar bir xil fizik tabiatga ega bo'ladi va bir texnologik parametrning sistemaning turli nuqtalaridagi qiymatini xarakterlaydi (3-rasm). 3-rasm. oraliq nuqtada yordamchi koordinatani o'lchovchi kaskad arsning struktura sxemasi.. shu struktura sxemaga mos keluvchi misol tariqasida texnologik sxema frangmentini keltiramiz (4-rasm). bu sxema reaktsiya aralashmasi isitgichi va reaktordan, shuningdek reaktordagi haroratni stabillashtirish sistemasidan tashkil topgan. rostlovchi ta'sir – par sarfi – issiqlik almashtirgich kirishiga beriladi. ikki apparat va quvirlardan tashkil topgan rostlash kanali katta inertsionlikka ega bo'lgan murakkab dinamik sistemadir. ob'ektga sistemaning turli nuqtalariga beriluvchi qator g'alayonlar ta'sir etadi – par bosimi, reaktsiya aralashmasining harorati va sarfi, reaktordagi issiqlik yo'qotilishi v.h. k. rostlash sistemasining tezkorligini oshirish uchun kaskad arsdan foydalaniladi va bu sistemada asosiy rostlanuvchi kattalik reaktordagi harorat, yordamchi koordinata sifatida esa …

3 / 8

ng birinchi qadamiga ko'ra kaskad ars hisobining ikki usuli mavjud. 1) hisoblash asosiy rostlagichdan boshlanadi. bu usul yordamchi kanalning inertsionligi asosiy kanalnikiga nisbatan ancha kam bo'lganda qo'llaniladi. 2) hisoblash yordamchi rostlagichdan boshlanadi. kaskad absni hisoblash algoritmlarining blok-sxemasi 5-rasmda keltirilgan. 5-rasm. kaskad ars hisoblash algoritmlarining blok-sxemasi. image2.png image3.png image4.png image5.png image6.png tap kugeocrs t say | kougencar maxcyaor a kongencat peakuma apatamimach haxano brox w(p); w(p), & haxano brox w(p); w(p), & pacuérw ™ (ga) pacuér s pacer? gia) 0 pacuér 8; = pacuer wv (iw) ij pacer 8 ih +1 aa bupoa $; $1 her. pacer? gia) pacuer s] jr -s|sa aa bupoa $; $1 konen, a konen, her. /docprops/thumbnail.jpeg amati aauewiot n12

4 / 8

kaskadli avtomatik rostlash sistemalari - Page 4

5 / 8

kaskadli avtomatik rostlash sistemalari - Page 5
