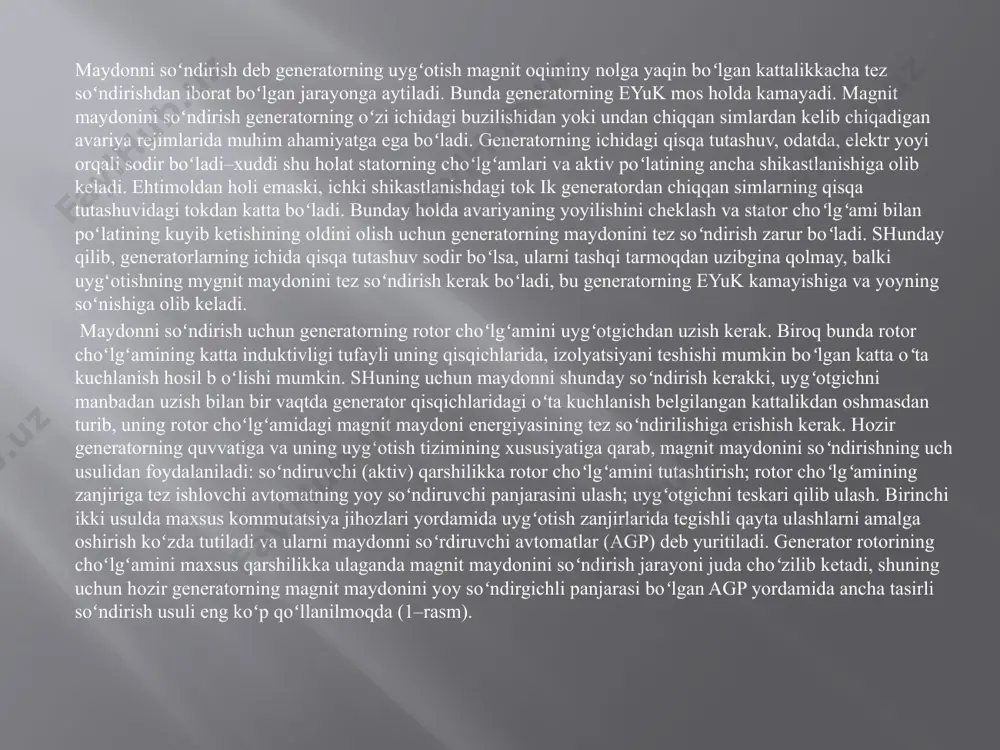

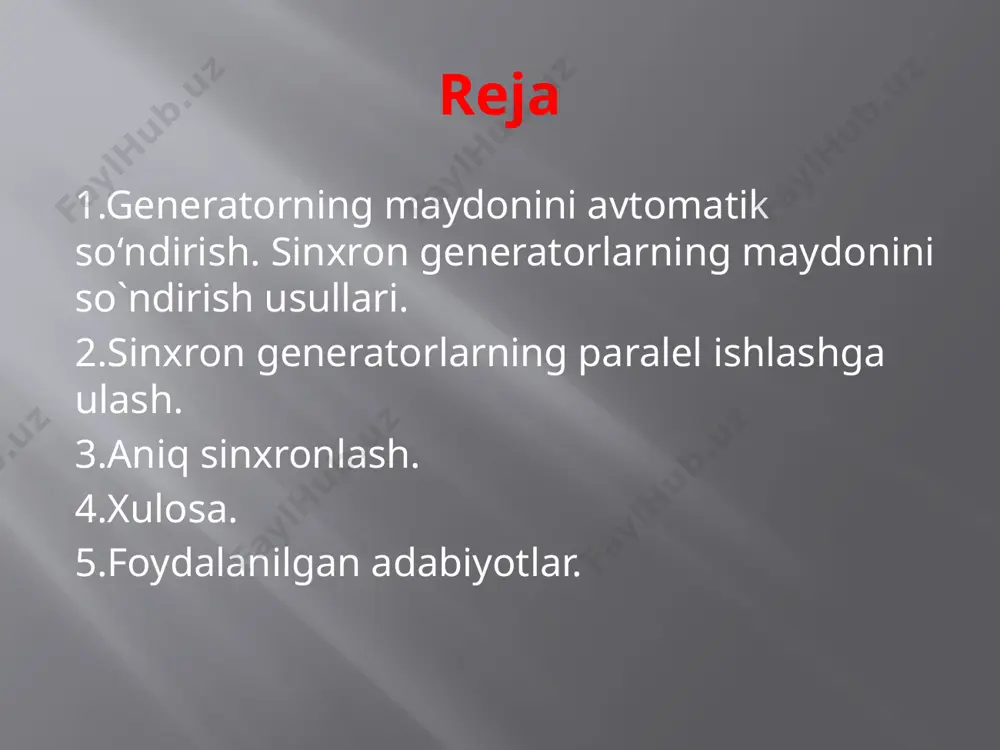

andijon mashinasozlik instituti elektrotexnika fakulteti eee yo’nalishi k 91-21 guruh talabasi ravshanov ilhomjonning stansiya va potstansiyaning elektr qismi tayyorlagan fanidan mustaqil ishi andijon mashinasozlik instituti elektrotexnika fakulteti eee yo’nalishi k 91-21 guruh talabasi ravshanov ilhomjonning stansiya va potstansiyaning elektr qismi tayyorlagan fanidan mustaqil ishi generatorlarning maydonini avtomatik rostlash (arv) reja 1.generatorning maydonini avtomatik soʻndirish. sinxron generatorlarning maydonini so`ndirish usullari. 2.sinxron generatorlarning paralel ishlashga ulash. 3.aniq sinxronlash. 4.xulosa. 5.foydalanilgan adabiyotlar. maydonni soʻndirish deb generatorning uygʻotish magnit oqiminy nolga yaqin boʻlgan kattalikkacha tez soʻndirishdan iborat boʻlgan jarayonga aytiladi. bunda generatorning eyuk mos holda kamayadi. magnit maydonini soʻndirish generatorning oʻzi ichidagi buzilishidan yoki undan chiqqan simlardan kelib chiqadigan avariya rejimlarida muhim ahamiyatga ega boʻladi. generatorning ichidagi qisqa tutashuv, odatda, elektr yoyi orqali sodir boʻladi–xuddi shu holat statorning choʻlgʻamlari va aktiv poʻlatining ancha shikastlanishiga olib keladi. ehtimoldan holi emaski, ichki shikastlanishdagi tok ik generatordan chiqqan simlarning qisqa tutashuvidagi tokdan katta boʻladi. bunday holda avariyaning …

2 / 13

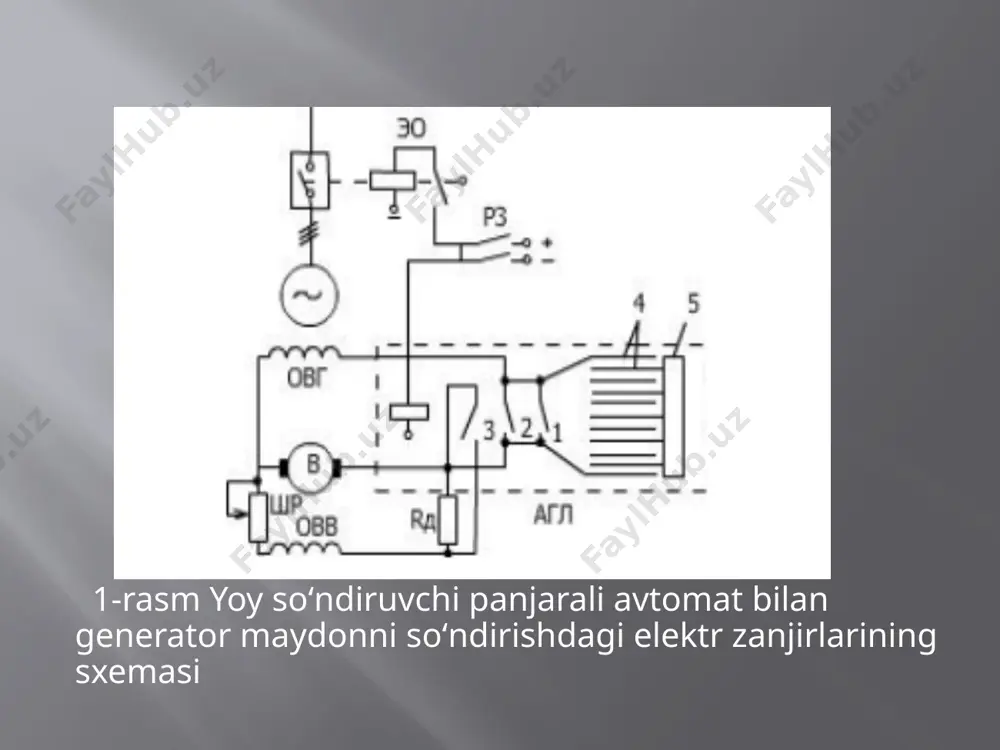

ning uchun maydonni shunday soʻndirish kerakki, uygʻotgichni manbadan uzish bilan bir vaqtda generator qisqichlaridagi oʻta kuchlanish belgilangan kattalikdan oshmasdan turib, uning rotor choʻlgʻamidagi magnit maydoni energiyasining tez soʻndirilishiga erishish kerak. hozir generatorning quvvatiga va uning uygʻotish tizimining xususiyatiga qarab, magnit maydonini soʻndirishning uch usulidan foydalaniladi: soʻndiruvchi (aktiv) qarshilikka rotor choʻlgʻamini tutashtirish; rotor choʻlgʻamining zanjiriga tez ishlovchi avtomatning yoy soʻndiruvchi panjarasini ulash; uygʻotgichni teskari qilib ulash. birinchi ikki usulda maxsus kommutatsiya jihozlari yordamida uygʻotish zanjirlarida tegishli qayta ulashlarni amalga oshirish koʻzda tutiladi va ularni maydonni soʻrdiruvchi avtomatlar (agp) deb yuritiladi. generator rotorining choʻlgʻamini maxsus qarshilikka ulaganda magnit maydonini soʻndirish jarayoni juda choʻzilib ketadi, shuning uchun hozir generatorning magnit maydonini yoy soʻndirgichli panjarasi boʻlgan agp yordamida ancha tasirli soʻndirish usuli eng koʻp qoʻllanilmoqda (1–rasm). 1-rasm yoy soʻndiruvchi panjarali avtomat bilan generator maydonni soʻndirishdagi elektr zanjirlarining sxemasi generatorda qisqa tutashuv boʻlgan da himoya relesi rz ishga tushadi va oʻzining kontaktlari bilan oʻchirgichning uzuvchi …

3 / 13

da saqlanadi. texnik ekspluatatsiya qilish qoidalariga asosan hamma generatorlar, quvvati va kuchlanishidan qat’iy nazar, uyg‘otishning releli jadallash qurilmasiga ega bo‘lishi, 3 mvt va undan ortiq quvvatli generatorlar esa (uar-( арв)) bilan jihozlanishi kerak. avariya rejimida generatorning uyg‘onishini jadallashtirish uchun mo‘ljallangan oddiy avtomatik qurilma bo‘lib, uyg‘otishning releli jadallashtirish qurilmasi hisoblanadi (2-rasmda rele u< va kontaktor кф). jadal ta’sir etish usuli shundan iboratki, generatorning qisqichlaridagi kuchlanishning ancha pasayishi (odatda nominalning 85% idan kamroq) minimal kuchlanish relesi u< da o‘z kontaktlarini tutashtiradi va jadallashtirish kontaktori кф ni ishga tushiradi, o‘z navbatida ishga tushib, uyg‘otgichning zanjiridagi shuntlash reostati шр ning qarshiligini qisqa tutashtiradi. natijada uyg‘otgichning uyg‘otish toki maksimal miqdorigacha tez ko‘payadi va generatorning uyg‘otilishi chegara qiymatigacha etadi. q generatorni jadal uyg‘otishning releli sxemasi arv ning eng ko‘p tarqalgan qurilmalaridan biri kuchlanishni korrektorlash bilan birgalikda kompaundlash qurilmasidir. sinxron generatorlar parallel ishlashi uchun aniq sinxronlash va o‘z–o‘zini sinxronlash usullari bilan ulanishi mumkin. ikkala holda ham ishlamayotgan …

4 / 13

da, hamda tahmirlashdan soʻng uning birlamchi zanjirlarida tekshirilishi kerak. bu narsa kuchlanish transformatorlari yordamida maxsus sxema orqali amalga oshiriladi. aniq sinxronlash shartini amalga oshirishni koʻz bilan koʻrib nazorat qilish ikkita voltmetr (generator va tarmoq kuchlanishlarining tengligini nazorat qilish uchun), ikkita chastota oʻlchagich (ulardan biri tarmoq chastotasini, ikkinchisi ulanayotgan generator chastotasini k oʻrsatadi), shuningdek, bir nomdagi fazalar kuchlanishlari vektorlarining bir– biriga mos tushishini nazorat qilish imkoniyatini beradigan maxsus asbob–sinxronoskop yordamida amalga oshiriladi. bu asboblar sinxronizatsiyalash shitchalari yoki kolonkalari tarkibiga kiradi va ular barcha elektr stantsiyalarda mavjuddir. aniq sinxronlashda ulash uchun impuls berish payti sirpanish burchak tezligi (chastotalar farqi) bilan aylanayotgan sinxronoskopning strelkasi orqali aniqlanadi. aniq sinxronlash qoʻlda yoki avtomatik tarzda boʻlishi mumkin. qoʻlda aniq sinxronlashning hamma operatsiyalari operator tomonidan qoʻlda bajariladi. operatorning notoʻgʻri harakat qilib qoʻyishini yoʻqotish uchun sinxronlash sxemasiga maxsus blokirovka kirgiziladi, u noqulay paytda oʻchirgichni ulash uchun berilgan impulsning oʻtishiga avtomatik tarzda toʻsqinlik qiladi. avtomatik sinxronlash maxsus qurilmalar–avtomatik sinxronizatorlar …

5 / 13

nxronlashda ulash uchun signal berish payti sirpanish burchak tezligi (chastotalar farqi) bilan aylanayotgan sinxronoskopning ko‘rsatkichi orqali aniqanadi. birlamchi dvigatelning tezlik to‘g‘rilagichiga tasir etib, chastotalarning tenglashishiga shunday erishiladiki, bunda sinxronoskop ko‘rsatkichi 21 martadan ortiq aylanmasin. 3-rasm aniq sinxronlash sxemasi oʻz– oʻzini sinxronlashda generator uygʻotilmay, taxminan sinxronlash chastotaga teng chastotada aylanayotgan vaqtida (sirpanish ±2–3%) tarmoqqa ulanadi. oʻchirgich ulanishi zahoti uygʻotish toki beriladi va generator 1–2 sekundda sinxronizmga tortiladi. uygʻotilmagan generator tarmoqqa ulangan paytda u tarmoqdan ancha katta reaktiv tok istehmol qiladi. stator choʻlgʻamidan oqib oʻtayotgan ushbu tok hosil qilayotgan aylanuvchi magnit maydoni generator rotorining choʻlgʻamida eyuk hosil qiladi. oʻta kuchlanish tufayli izolyatsiyaning buzilishining oldini olish uchun generator rotorining choʻlgʻami oʻchirgichni ulashdan oldin oʻz– oʻzini sinxronlash maxsus qarshiligiga yoki agp qurilmasining soʻndiruvchi qarshiligiga tutashtirilgan boʻlishi kerak, bu qarshilik agp ulangandan keyin uziladi. generator oʻz– oʻzini sinxronlash usuli bilan tarmoqqa ulanganda, unda oʻtkinchi jarayonlar sodir boʻladi va bular generatordan chiqqan simlardagi qisqa tutashuv jarayonlariga …
