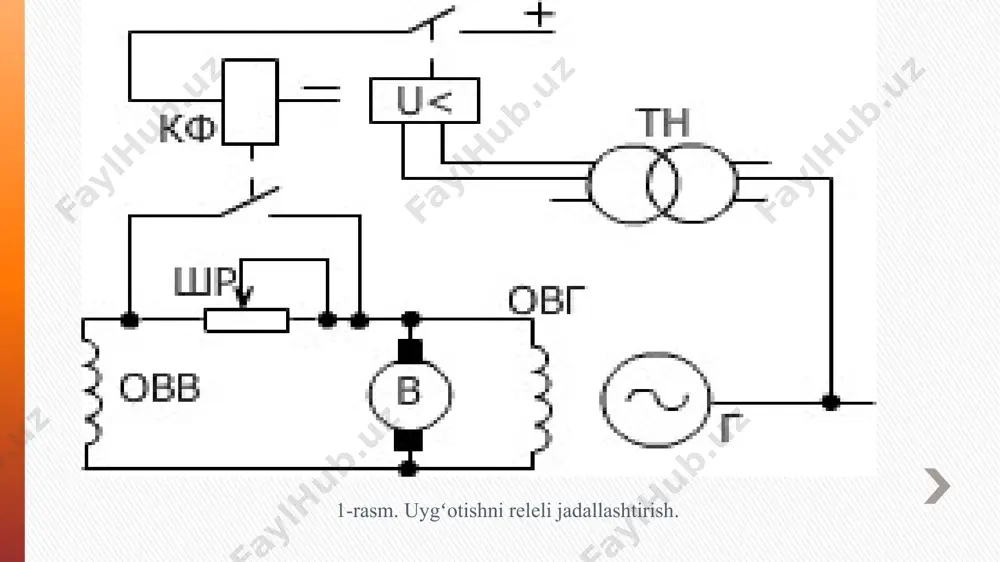

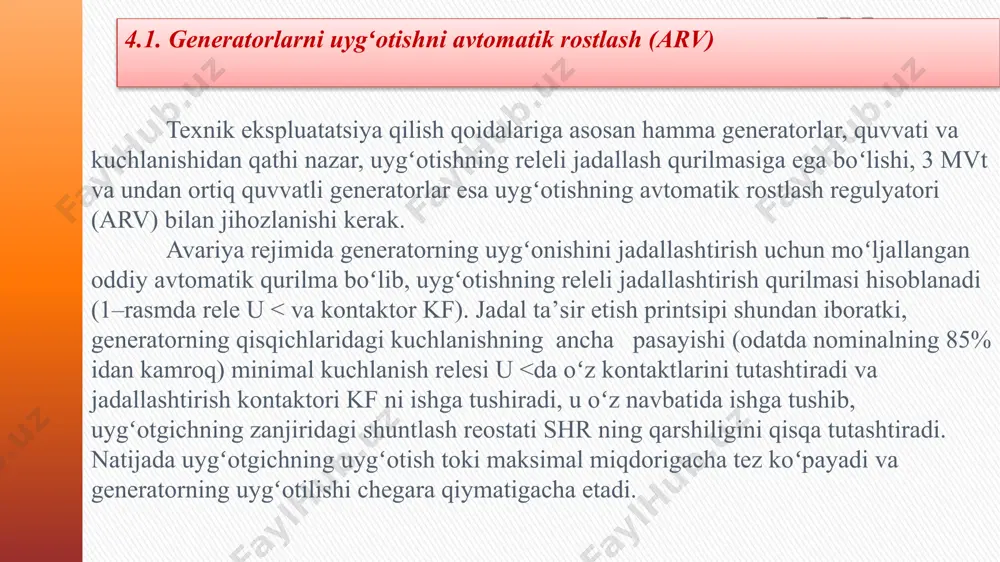

powerpoint presentation 5.1. generatorlarni uygʻotishni avtomatik rostlash (arv) sinxron generatorlarni uyg`otish sistemasining shartlari, talablar, parametrlari, elektr mashinali uygʻotgichlar, yuqori chastotali, tiristorli, mustaqil va choʻtkasiz uygʻotish sistemalari kuchli, ta’sir qiladigan avtomatik uygʻotish regulyatori. таyanch soz va iboralar reja: маʻruza-5 (2-soat). sinxron generatorlarni uygʻotish. 4.1. generatorlarni uygʻotishni avtomatik rostlash (arv) texnik ekspluatatsiya qilish qoidalariga asosan hamma generatorlar, quvvati va kuchlanishidan qathi nazar, uygʻotishning releli jadallash qurilmasiga ega boʻlishi, 3 mvt va undan ortiq quvvatli generatorlar esa uygʻotishning avtomatik rostlash regulyatori (arv) bilan jihozlanishi kerak. avariya rejimida generatorning uygʻonishini jadallashtirish uchun moʻljallangan oddiy avtomatik qurilma boʻlib, uygʻotishning releli jadallashtirish qurilmasi hisoblanadi (1–rasmda rele u < va kontaktor kf). jadal ta’sir etish printsipi shundan iboratki, generatorning qisqichlaridagi kuchlanishning ancha pasayishi (odatda nominalning 85% idan kamroq) minimal kuchlanish relesi u <da oʻz kontaktlarini tutashtiradi va jadallashtirish kontaktori kf ni ishga tushiradi, u oʻz navbatida ishga tushib, uygʻotgichning zanjiridagi shuntlash reostati shr ning qarshiligini qisqa tutashtiradi. …

2 / 11

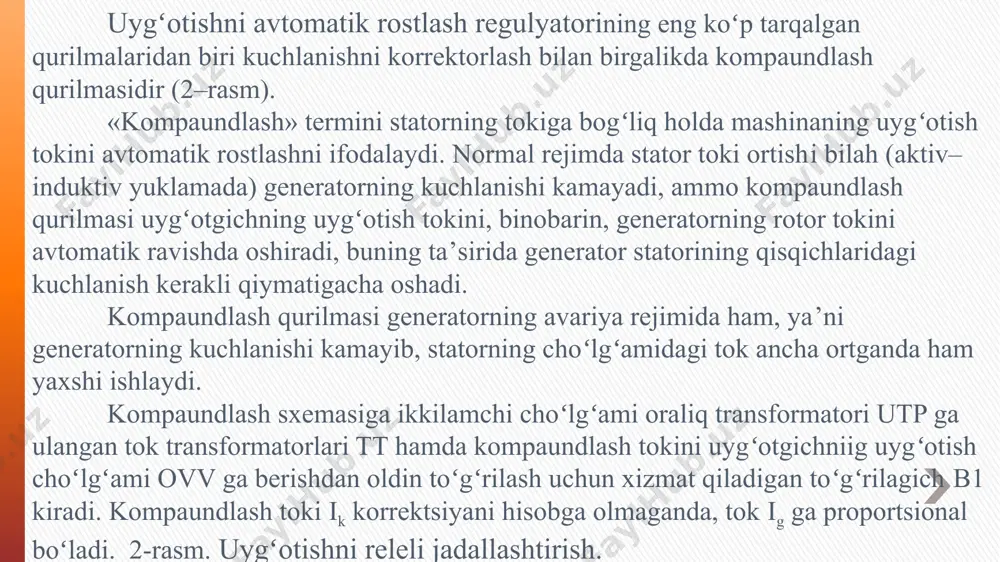

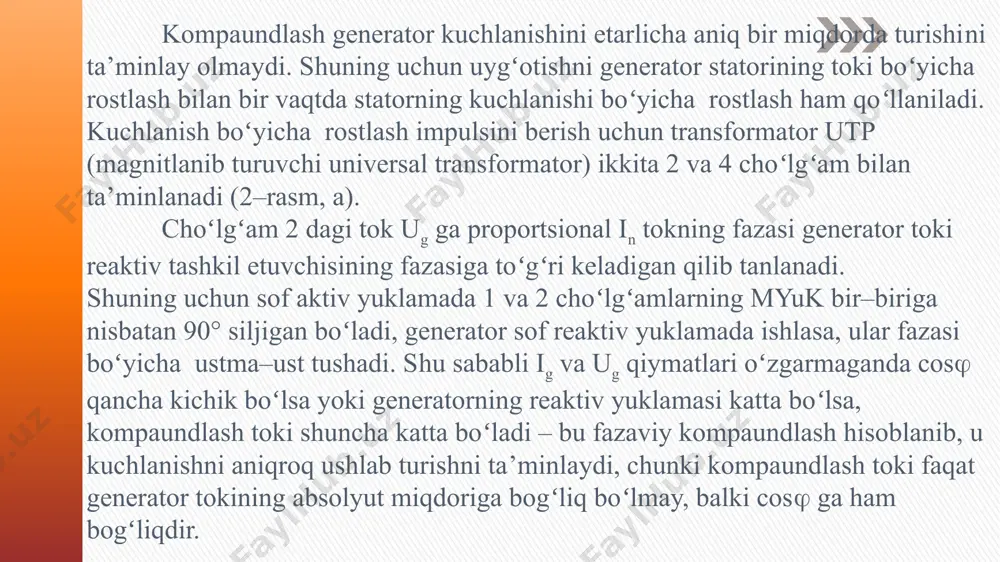

tokini avtomatik ravishda oshiradi, buning ta’sirida generator statorining qisqichlaridagi kuchlanish kerakli qiymatigacha oshadi. kompaundlash qurilmasi generatorning avariya rejimida ham, ya’ni generatorning kuchlanishi kamayib, statorning choʻlgʻamidagi tok ancha ortganda ham yaxshi ishlaydi. kompaundlash sxemasiga ikkilamchi choʻlgʻami oraliq transformatori utp ga ulangan tok transformatorlari tt hamda kompaundlash tokini uygʻotgichniig uygʻotish choʻlgʻami ovv ga berishdan oldin toʻgʻrilash uchun xizmat qiladigan toʻgʻrilagich b1 kiradi. kompaundlash toki ik korrektsiyani hisobga olmaganda, tok ig ga proportsional boʻladi. 2-rasm. uygʻotishni releli jadallashtirish. kompaundlash generator kuchlanishini еtarlicha aniq bir miqdorda turishini ta’minlay olmaydi. shuning uchun uygʻotishni generator statorining toki boʻyicha rostlash bilan bir vaqtda statorning kuchlanishi boʻyicha rostlash ham qoʻllaniladi. kuchlanish boʻyicha rostlash impulsini berish uchun transformator utp (magnitlanib turuvchi universal transformator) ikkita 2 va 4 choʻlgʻam bilan ta’minlanadi (2–rasm, a). choʻlgʻam 2 dagi tok ug ga proportsional in tokning fazasi generator toki reaktiv tashkil etuvchisining fazasiga toʻgʻri keladigan qilib tanlanadi. shuning uchun sof aktiv yuklamada 1 va …

3 / 11

kuchlanish korrektori yordamida nihoyasiga еtkaziladi. umumiy holda kuchlanish korrektorining tarkibiga me’yorlash avtotransformatori uat orqali kuchlanish transformatori tn zanjiriga ulanadigan ikkita oʻlchash elementi и1 va и2 kiradi. korrektor oʻlchash organining ishlash printsipi 2–rasm, b da tushuntirilgan. oʻlchash elementi и1 ning chiqishidagi toʻgʻrilangan tok i1 kirish kuchlanishiga toʻgʻri proportsionaldir. suning uchun bu element toʻgʻri chiziqli element deb ataladi. и2 elementning, chiqishidagi toʻgʻrilangan tok i2 egri chiziqli deb atalib, kirish kuchlanishi kattaligiga nisbatan egri chiziqli bogʻlanishga ega boʻladi ( 2–rasm, b). ikkala tok i1 va i2 kuchaytirgich u ga keladi va kuchaytirgich ularning ayirmasiga reaktsiya beradi va uni kuchaytiradi. korrektorning chiqishidan chiqqan tok bu holda utp ning qoʻshimcha magnitlash choʻlgʻami 4 ga keladi. uygʻotgichning ishonchli ishlashini oshirish maqsadida uning aylanish chastotasini kamaytirish uchun ayrim hollarda uygʻotgich generatorning vali bilan reduktor orqali biriktiriladi. bizning qitada bunday tizim qator generatorlarda, shular qatori tgv-300 va tvm-300 generatorlarida ham qoʻllanilgan. bunday uygʻotish tizimining kamchiligi qoʻshimcha mexanik uzatmaning …

4 / 11

dagi generator qoʻllaniladi. bunday generatorning aylanuvchi rotorida choʻlgʻam boʻlmaydi, bu uninig ishlashdagi ishonchliligini orttiradi. orttirilgan chastota (500 gts) uygʻotish tizimi gabaritlarini kamaytirishga, tez ishlashini oshirishga imkoniyat beradi. 3–rasm. turbogeneratorlarni yuqori chastotali uygʻotishning printsipial sxemasi. induktorli yuqori chastotali generator–uygʻotgich vgt ning qoʻzgʻalmas statorida uchfazali oʻzgaruvchan tokning choʻlgʻami bilan birga joylashgan uchta uygʻotish choʻlgʻami mavjud. ularning birinchisi ovv1 asosiy generatorning rotori choʻlgʻami ovg bilan ketma–ket ulanadi va vgt ni asosiy uygʻonishini ta’minlaydi. ovv1 asosiy generator rotorining choʻlgʻami bilan ketma–ket ulanganligi sababli, energotizimda, qisqa tutashuv sodir boʻlganda, rotorda tokning keskin koʻpayish natijasida vgt ning tez uygʻonishini ta’minlaydi. ovv2 va ovv3 yuqori chastotali qoʻshimcha uygʻotgich vchp dan toʻgʻrilagich orqali tok oladi. qoʻshimcha uygʻotgich (doimiy magnitli 400 gts li yuqori chastotali mashina) yordamchi generator vgt singari turbogeneratorning vali bilan biriktirilgan. ovv2 va ovv3 dagi tok ikki qurilma–arv (avtomatik uygʻotish regulyatori) va ubf (uygʻotishni kontaktsiz jadallashtirish qurilmasi) tipidagi elektromagnit regulyatorlar yordamida rostlanadi. arv qurilmasi choʻlgʻam ovv2 …

5 / 11

angan. generatorning normal rejimida uygʻotilishining tiristorlarning boshqaruvchi elektrodga tegishli potentsial yuborilishi bilan ochiladigan ish guruhi t1 taʻminlaydi. bunda jadallashtiruvchi guruh deyarli berk boʻladi. jadallashtirilgan uygʻotish rejimida yordamchi generatorning toʻla kuchlanishidan ta’minlanadigan tiristor t2 toʻliq ochilib, jadallashtirish tokining hammasini beradi. bunda ish guruhi jadallashtiruvchi guruhning ancha yuqori kuchlanishi bilan berkiladi. 4–rasm. generatorlarni mustaqil tiristorli uygʻotishning printsipial sxemasi. 5-rasm. generatorni yarim oʻtkazgichli toʻgʻrilagichli qoʻzgʻatish sxemasi. ig–induktsion generator; bvoʻ–boshqarilmaydigan ventilli oʻzgartirgich. katta quvvatli generatorlarda yarim oʻtkazgichli toʻgʻrilagichli qoʻzgʻatish tizimlaridan foydalaniladi. bunda generator bilan bitta valga qoʻshimcha generator ulangan boʻlib, uning kuchlanishi toʻgʻrilagichlar orqali rotor choʻlgʻamlariga uzatiladi. bu yerda energiya manbai boʻlib ig (иг) xizmat qiladi. image3.jpeg image4.jpeg image5.jpeg image6.jpeg image7.png image8.png /docprops/thumbnail.jpeg
