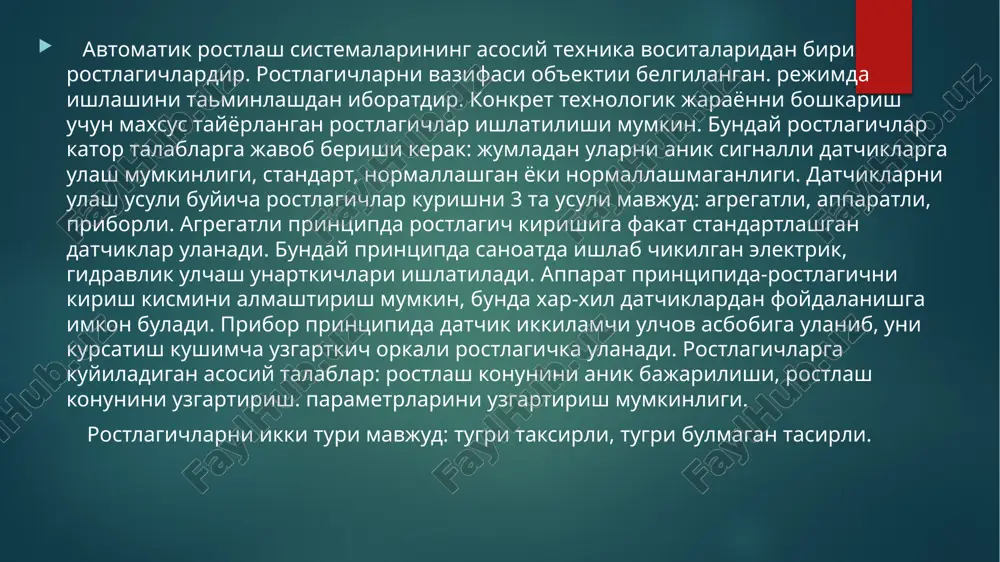

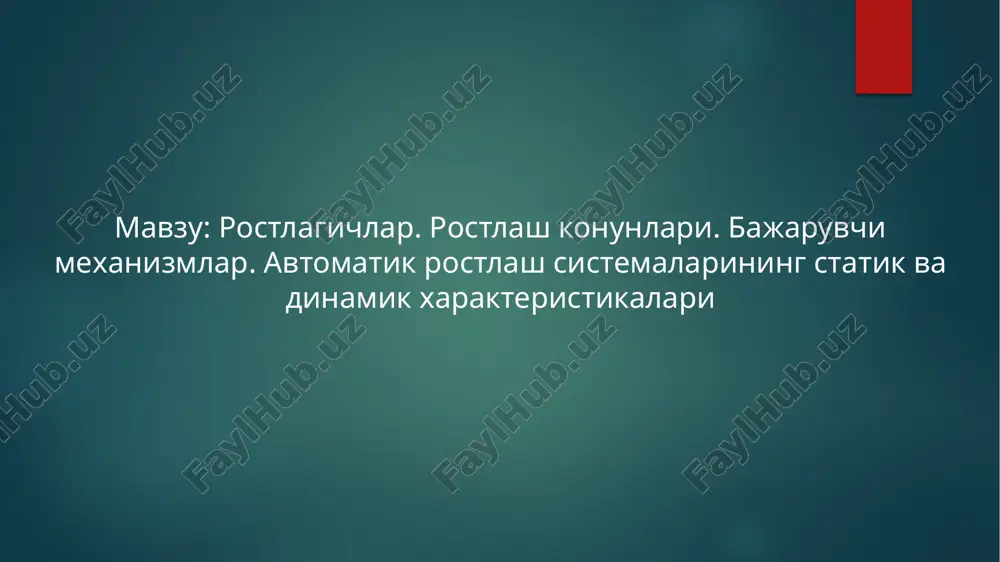

prezentatsiya powerpoint mavzu: rostlagichlar. rostlash konunlari. bajaruvchi mexanizmlar. avtomatik rostlash sistemalarining statik va dinamik xarakteristikalari avtomatik rostlash sistemalarining asosiy texnika vositalaridan biri rostlagichlardir. rostlagichlarni vazifasi ob'ektii belgilangan. rejimda ishlashini taminlashdan iboratdir. konkret texnologik jarayonni boshkarish uchun maxsus tayyorlangan rostlagichlar ishlatilishi mumkin. bunday rostlagichlar kator talablarga javob berishi kerak: jumladan ularni anik signalli datchiklarga ulash mumkinligi, standart, normallashgan yoki normallashmaganligi. datchiklarni ulash usuli buyicha rostlagichlar kurishni 3 ta usuli mavjud: agregatli, apparatli, priborli. agregatli printsipda rostlagich kirishiga fakat standartlashgan datchiklar ulanadi. bunday printsipda sanoatda ishlab chikilgan elektrik, gidravlik ulchash unartkichlari ishlatiladi. apparat printsipida-rostlagichni kirish kismini almashtirish mumkin, bunda xar-xil datchiklardan foydalanishga imkon buladi. pribor printsipida datchik ikkilamchi ulchov asbobiga ulanib, uni kursatish kushimcha uzgartkich orkali rostlagichka ulanadi. rostlagichlarga kuyiladigan asosiy talablar: rostlash konunini anik bajarilishi, rostlash konunini uzgartirish. parametrlarini uzgartirish mumkinligi. rostlagichlarni ikki turi mavjud: tugri taksirli, tugri bulmagan tasirli. ularda uch xil energiya toshuvchilar ishlatiladi: elektr toki, kisilgan xavo, suyuklik. …

2 / 11

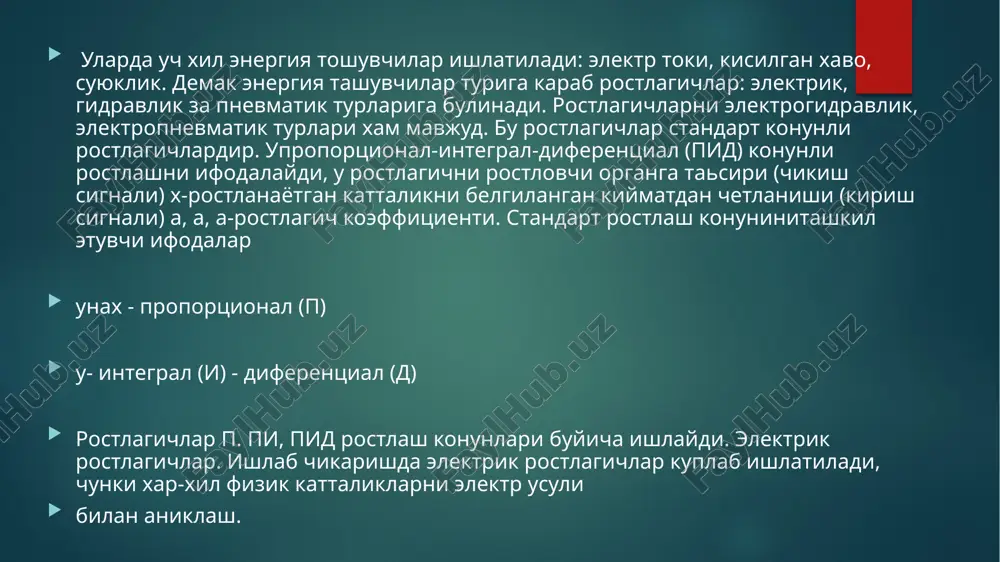

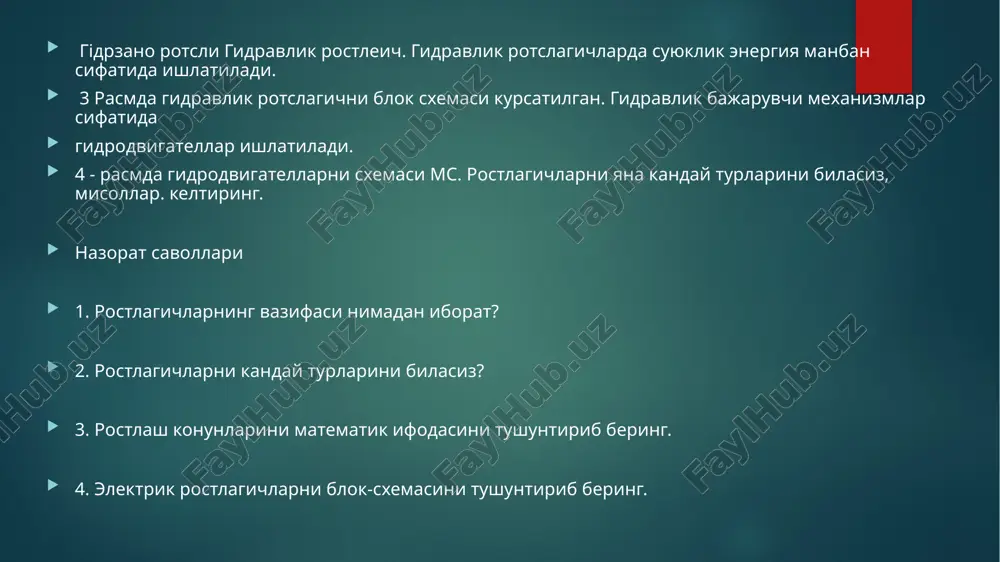

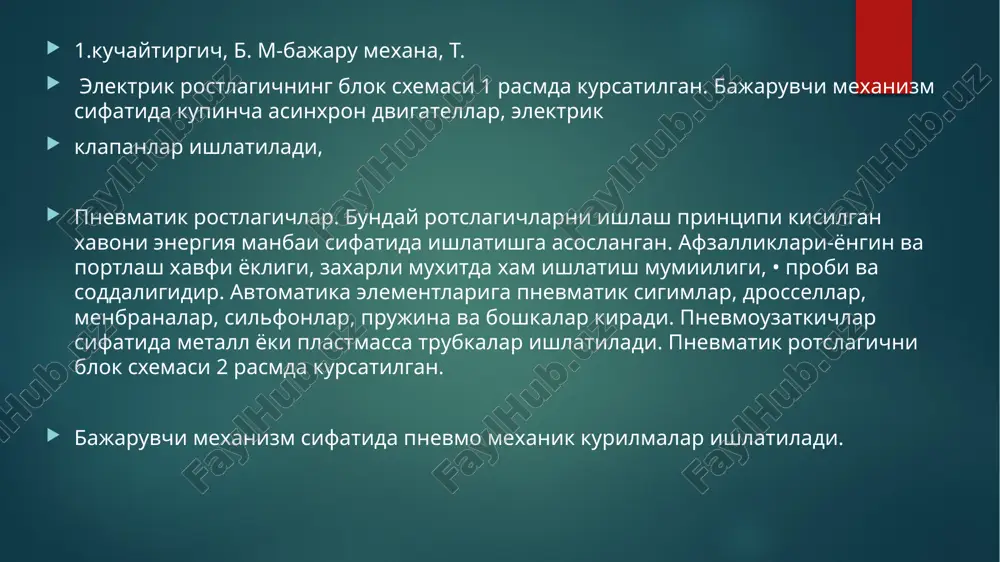

proportsional (p) u- integral (i) - diferentsial (d) rostlagichlar p. pi, pid rostlash konunlari buyicha ishlaydi. elektrik rostlagichlar. ishlab chikarishda elektrik rostlagichlar kuplab ishlatiladi, chunki xar-xil fizik kattaliklarni elektr usuli bilan aniklash. 1.kuchaytirgich, b. m-bajaru mexana, t. elektrik rostlagichning blok sxemasi 1 rasmda kursatilgan. bajaruvchi mexanizm sifatida kupincha asinxron dvigatellar, elektrik klapanlar ishlatiladi, pnevmatik rostlagichlar. bunday rotslagichlarni ishlash printsipi kisilgan xavoni energiya manbai sifatida ishlatishga asoslangan. afzalliklari-yongin va portlash xavfi yokligi, zaxarli muxitda xam ishlatish mumiiligi, • probi va soddaligidir. avtomatika elementlariga pnevmatik sigimlar, drossellar, menbranalar, silfonlar, prujina va boshkalar kiradi. pnevmouzatkichlar sifatida metall yoki plastmassa trubkalar ishlatiladi. pnevmatik rotslagichni blok sxemasi 2 rasmda kursatilgan. bajaruvchi mexanizm sifatida pnevmo mexanik kurilmalar ishlatiladi. gіdrzano rotsli gidravlik rostleich. gidravlik rotslagichlarda suyuklik energiya manban sifatida ishlatiladi. 3 rasmda gidravlik rotslagichni blok sxemasi kursatilgan. gidravlik bajaruvchi mexanizmlar sifatida gidrodvigatellar ishlatiladi. 4 - rasmda gidrodvigatellarni sxemasi ms. rostlagichlarni yana kanday turlarini bilasiz, misollar. keltiring. nazorat …

3 / 11

analiz kilishdan maksad sistemani statik xatoligini aniklashdir. bu erda x6-belgilangan kiymag, xx-xakikiy kiymat. statik xatolik obektta xar xil tasirlar tufayli yuz beradi. ars ni vazifasi manashu statik xatolikni belgilangan kiymatda ushlab turishdir. bulim bitta yoki bir nechta fizik elementdan tashkil topgan bulishi mumkin. statik xarakteristika deganda. x.=f(x) boglanishga tushunamiz. statik xarakteristika tugri chizikli algebraik teng-lama bilxa+kx yoki xa+kax bogdan tugri chizikli deyiladi . etri chizik bilan ifodalanuvchi statik xarakteristika egri chizikli xarakteristika deyiladi axi kuchaytirish koeffitsienti deyiladi. tugri chizikli statik xarakteristikali roslashni statik xatoligini kuyidagicha yozish mumkin bu erda xnom-roslanayotgan kattalikning nominal kiymati xmin- roslanayotgan kattalikning minimal kiymati xnom-xmin kuyidagi ifodla tugri chizikli ars ni roslash statizmi deyiladi.an ifodalansa xoom etri chizikli ars ni roslash statizmi. bu erda ѵ xr / xnom, u= / enom rostlash statizmini aniklash formularlardan kurinib turibdiki, statizm kancha kichik bulsa roslash anikligi shuncha zokori buladi. 6 =0 bulganda roslash xatosiz buladi. xatosiz roslovchi sistema astatik …

4 / 11

chikamiz. bu kursatkichlarga: utish jarayoni vakti, maksimal kayta rostlash va tebranuvchanlik kiradi. jarayonni utish vakti deganda-sistemani kirishga berilgan kirish signalini sistemani chikishida chikish signalini xosil kiladigan va ruxsat etilgan xatolik chegarasida belgilangan kiymatga erishish uchun ketgan vaktga tushunamiz. maksimal kayta rotslash-jarayonni utish vakti davomida urnatilgan kiymatdan rotslanayotgant kattalikni maksimal chetlanishiga tushunamiz. tebranuvchanlik jarayonni utish vaktida chikish signalini urnatilgan kiymat atrofidagi tula tebranishlar soniga tushunamiz. ushbu kursatkichlar ars ga kuyilgan talablardan kelib chikkan xolda sistemani loyixalashda belgilanadi. foldolovimon odabietler 1. n. r. yusufbekov, sh. m. gulomov, avtomatika va ishlab chikarish protsesslarini avtomatlashtirish. ukituvchi, 1982 y 2. x. m. mansurov avtomatik va ishlab chikarish protsesslarini avtomatlashtirish. ukituvchi, 1987 3. m.m. blagoveshenskaya, n. o. voronina avtomatika i avtomatizatsiya pishevux proizvodstv. 4. 3. s. salimov. kamyoviy texnoligiyaning asosiy jarayonlari va kurilmalari. uzbekiston, 1994 y 5. n. r. yusufbekov, a. malikov. avtomatik boshkarish nazariyasi. tdtu, 1993 n. r. yusufbekov, b.e. muxammedov. texnologik jarayonlarni boshkari sistemalari. …
