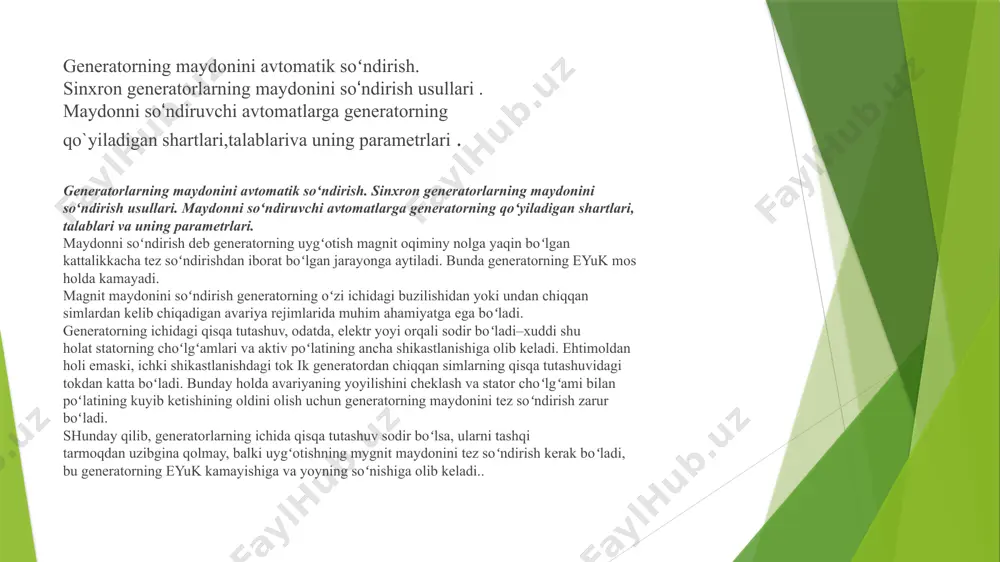

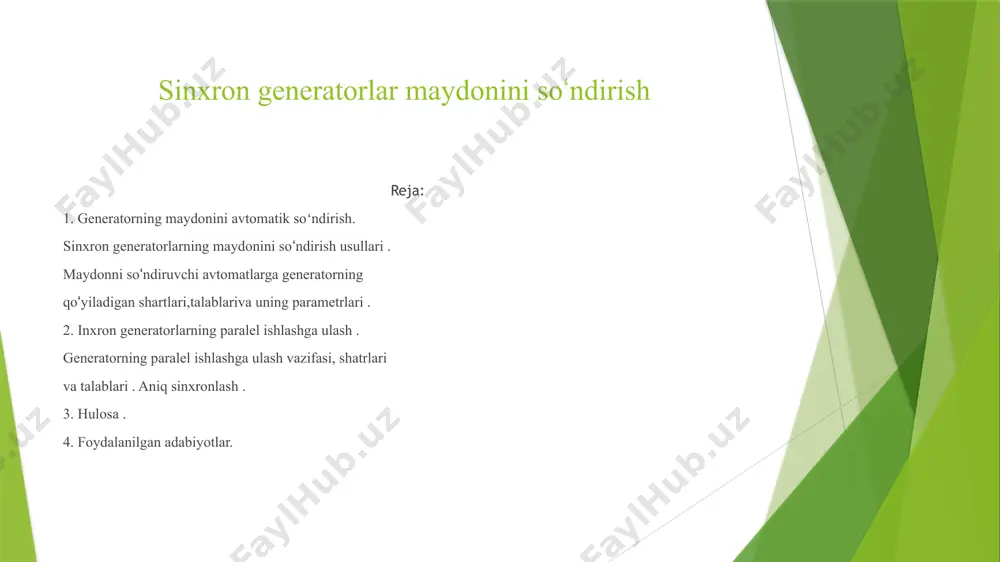

andijon mashinasozlik instituti elektra texnika fakulteti eee-yo’nalishi k-91-21-gurux h talabasi tavakilov ibrohimjoning stansiya va padstansiyalarning elektr qismi fanidan tayorlagan taqdimoti. andijon mashinasozlik instituti elektra texnika fakulteti eee-yoʻnalishi k-91-21-gurux h talabasi tavakilov ibrohimjoning stansiya va padstansiyalarning elektr qismi fanidan tayorlagan taqdimoti. sinxron generatorlar maydonini soʻndirish reja: 1. generatorning maydonini avtomatik soʻndirish. sinxron generatorlarning maydonini soʻndirish usullari . maydonni soʻndiruvchi avtomatlarga generatorning qoʻyiladigan shartlari,talablariva uning parametrlari . 2. inxron generatorlarning paralel ishlashga ulash . generatorning paralel ishlashga ulash vazifasi, shatrlari va talablari . aniq sinxronlash . 3. hulosa . 4. foydalanilgan adabiyotlar. generatorning maydonini avtomatik soʻndirish. sinxron generatorlarning maydonini soʻndirish usullari . maydonni soʻndiruvchi avtomatlarga generatorning qo`yiladigan shartlari,talablariva uning parametrlari . generatorlarning maydonini avtomatik soʻndirish. sinxron generatorlarning maydonini soʻndirish usullari. maydonni soʻndiruvchi avtomatlarga generatorning qoʻyiladigan shartlari, talablari va uning parametrlari. maydonni soʻndirish deb generatorning uygʻotish magnit oqiminy nolga yaqin boʻlgan kattalikkacha tez soʻndirishdan iborat boʻlgan jarayonga aytiladi. bunda generatorning eyuk mos holda …

2 / 11

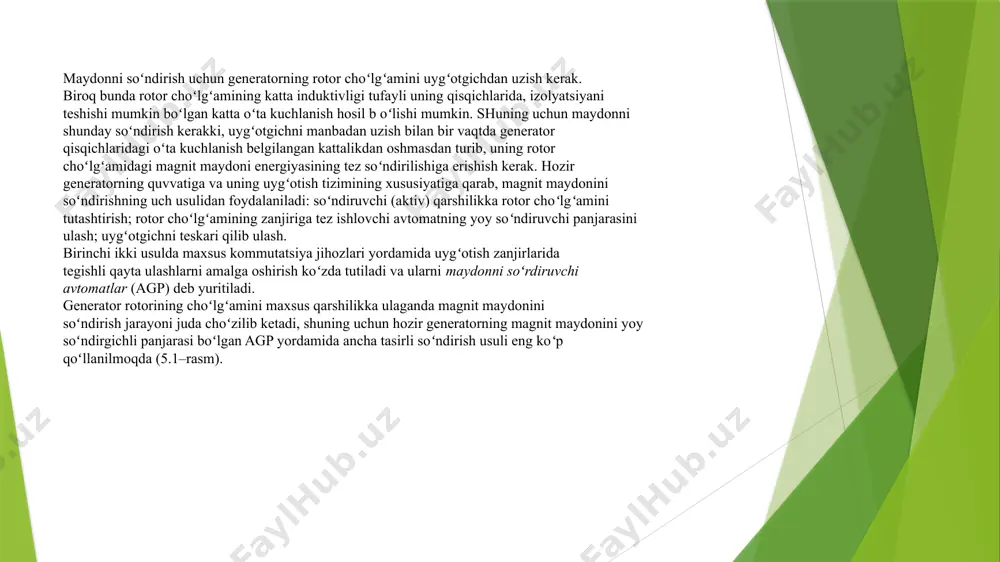

latining kuyib ketishining oldini olish uchun generatorning maydonini tez soʻndirish zarur boʻladi. shunday qilib, generatorlarning ichida qisqa tutashuv sodir boʻlsa, ularni tashqi tarmoqdan uzibgina qolmay, balki uygʻotishning mygnit maydonini tez soʻndirish kerak boʻladi, bu generatorning eyuk kamayishiga va yoyning soʻnishiga olib keladi.. maydonni soʻndirish uchun generatorning rotor choʻlgʻamini uygʻotgichdan uzish kerak. biroq bunda rotor choʻlgʻamining katta induktivligi tufayli uning qisqichlarida, izolyatsiyani teshishi mumkin boʻlgan katta oʻta kuchlanish hosil b oʻlishi mumkin. shuning uchun maydonni shunday soʻndirish kerakki, uygʻotgichni manbadan uzish bilan bir vaqtda generator qisqichlaridagi oʻta kuchlanish belgilangan kattalikdan oshmasdan turib, uning rotor choʻlgʻamidagi magnit maydoni energiyasining tez soʻndirilishiga erishish kerak. hozir generatorning quvvatiga va uning uygʻotish tizimining xususiyatiga qarab, magnit maydonini soʻndirishning uch usulidan foydalaniladi: soʻndiruvchi (aktiv) qarshilikka rotor choʻlgʻamini tutashtirish; rotor choʻlgʻamining zanjiriga tez ishlovchi avtomatning yoy soʻndiruvchi panjarasini ulash; uygʻotgichni teskari qilib ulash. birinchi ikki usulda maxsus kommutatsiya jihozlari yordamida uygʻotish zanjirlarida tegishli qayta ulashlarni amalga oshirish …

3 / 11

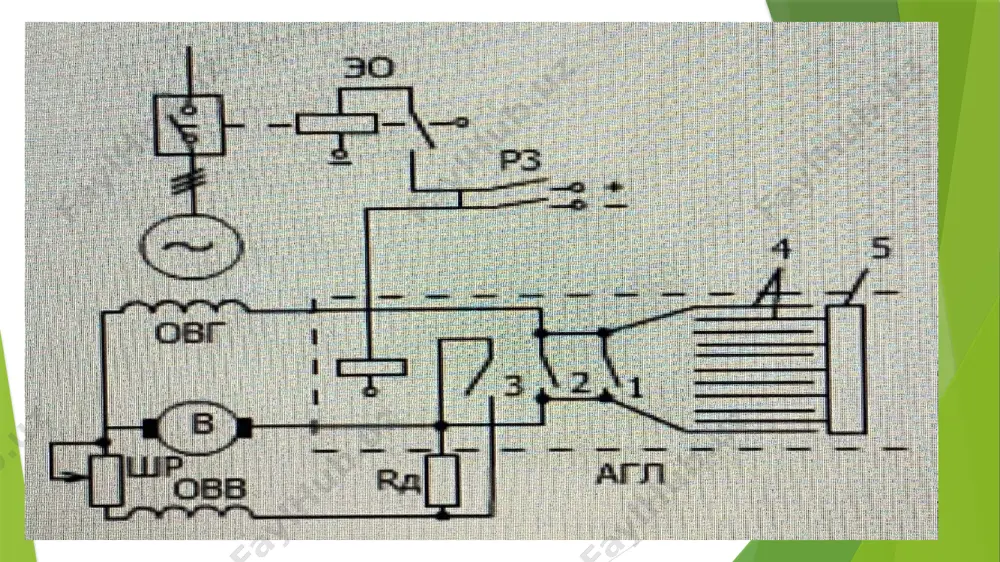

di, hamda agp ni uzishga impulg’s beradi. avtomatning ish kontaktlari 2 va yoy soʻndiruvchi kontaktlari 1 bor boʻlib, ular generator normal ishlab turganda berk turadi. agpning kontaktlari 3 avtomat ўchganda uygʻotgichning uygʻotish zanjiriga qoʻshimcha qarshilik rd ni ulaydi, natijada uygʻotgichning uygʻotish toki kamayadi. agp oraligʻi 1,5–3 mm li mis plastinkalari 4 dan yasalgan panjara bilan tahminlangan. avtomat oʻchganda avval ish kontaktlari uziladi, bunda ularda hosil boʻladigan yoy magnitli puflash yordamida yoy soʻndiruvchi panjaraga tortiladi va qator ketma–ket qisqa yoylarga boʻlinadi. qisqa yoy nochiziqli aktiv qarshilik hisoblanadi, undagi kuchlanishning kamayishi, yoydagi tok kattaligining keng chegarada oʻzgarishiga qaramay, amalda 25–30 v ga teng boʻlgan doimiy kattalikda saqlanadi.. generatorlarni uygʻotishni avtomatik rostlash (arv) texnik ekspluatatsiya qilish qoidalariga asosan hamma generatorlar, quvvati va kuchlanishidan qathi nazar, uygʻotishning releli jadallash qurilmasiga ega boʻlishi, 3 mvt va undan ortiq quvvatli generatorlar esa uygʻotishning avtomatik regulyatorlari (arv) bilan jihozlanishi kerak. variya rejimida generatorning uygʻonishini jadallashtirish uchun moʻljallangan …

4 / 11

ompaundlash» termini statorning tokiga bogʻliq holda mashinaning uygʻotish tokini avtomatik rostlashni ifodalaydi. normal rejimda stator toki ortish holda (aktiv–induktiv yuklamada) generatorning kuchlanishi kamayadi, ammo kompaundlash qurilmasi uygʻotgichning uygʻotish tokini, binobarin, generatorning rotor tokini avtomatik ravishda oshiradi, buning tahsirida generator statorining qisqichlaridagi kuchlanish kerakli qiymatigacha oshadi. 5.2–rasm. generatorni jadal uygʻonishining releli sxemasi. kompaundlash qurilmasi generatorning avariya rejimida ham, yahni generatorning kuchlanishi kamayib, statorning choʻlgʻamidagi tok ancha ortganda ham yaxshi ishlaydi. kompaundlash sxemasiga ikkilamchi choʻlgʻami oraliq transformatori utp ga ulangan tok transformatorlari tt hamda kompaundlash tokini uygʻotgichniig uygʻotish choʻlgʻami ovv ga berishdan oldin toʻgʻrilash uchun xizmat qiladigan toʻgʻrilagich v1 kiradi. kompaundlash toki ik korrektsiyani hisobga olmaganda, tok ig ga proportsional boʻladi. kompaundlash generator kuchlanishining yetarlicha aniq bir miqdorda turishiii tahminlay olmaydi. shuning uchun uygʻotishni generator statorining toki boʻyicha rostlash bilan bir vaqtda statorning kuchlanishi boʻyicha rostlash ham qoʻllaniladi. kuchlanish boʻyicha rostlash impulg’sini berish uchun transformator utp (magnitlanib turuvchi universal transformator) ikkita 2 …

5 / 11

tahminlaydi, chunki kompaundlash toki faqat generator tokining absolyut miqdoriga bogʻliq boʻlmay, balki cos ga ham bogʻliqdir. hulosa. inxron generatorning maydonini somsirish generatorlarning maydonini avtomatik soʻndirish. sinxron generatorlarning maydonini soʻndirish usullari. maydonni soʻndiruvchi avtomatlarga generatorning qoʻyiladigan shartlari, talablari va uning parametrlari. maydonni soʻndirish deb generatorning uygʻotish magnit oqiminy nolga yaqin boʻlgan kattalikkacha tez soʻndirishdan iborat boʻlgan jarayonga aytiladi. bunda generatorning eyuk mos holda kamayadi. magnit maydonini soʻndirish generatorning oʻzi ichidagi buzilishidan yoki undan chiqqan simlardan kelib chiqadigan avariya rejimlarida muhim ahamiyatga ega boʻladi. foydalanilgan adabiyotlar. 1. bulgakov a.a. asinxron dvigatellari chastotali boshqarish. moskva «nauka» 1966 2. isaev a.v.elektromexanik tizim volgagrad «politexnik» 3. spravochnik po elektrosnabjeniyu promishlennix predpriyatiy. promishlennie elektricheskie seti /pod red. a.a.fedorova i g.v.serbinovskogo, m., energiya, 1980 4. http://electricalschool.info. image1.jpg image2.jpg /docprops/thumbnail.jpeg
