1 / 26

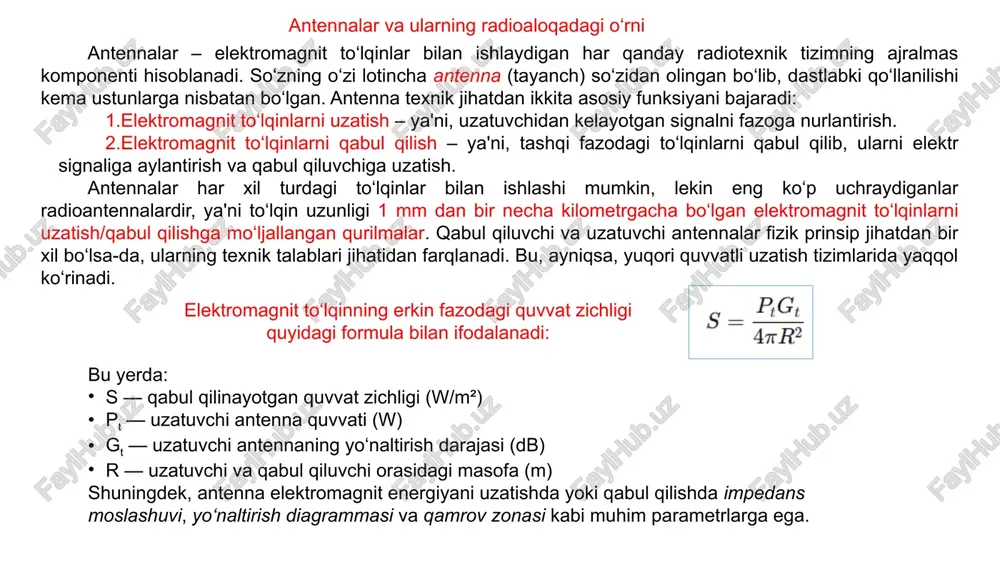

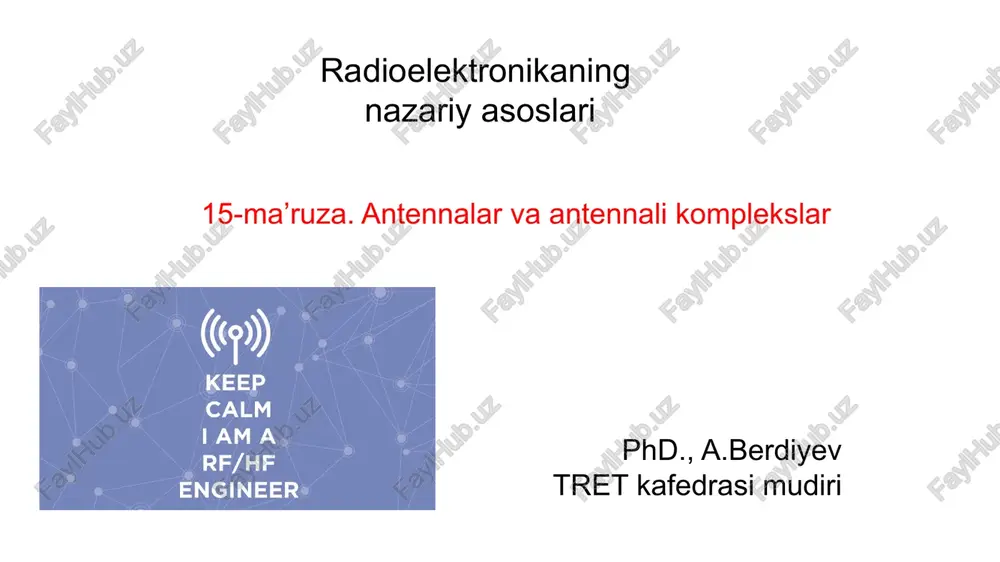

visokoeffektivnie sistemi sjatiya media kontenta televizionnix programm, otsenka kachestva i ix sposobi dalneyshego sovershenstvovaniya radioelektronikaning nazariy asoslari 15-ma’ruza. antennalar va antennali komplekslar phd., a.berdiyev tret kafedrasi mudiri antennalar va ularning radioaloqadagi o‘rni antennalar – elektromagnit to‘lqinlar bilan ishlaydigan har qanday radiotexnik tizimning ajralmas komponenti hisoblanadi. so‘zning o‘zi lotincha antenna (tayanch) so‘zidan olingan bo‘lib, dastlabki qo‘llanilishi kema ustunlarga nisbatan bo‘lgan. antenna texnik jihatdan ikkita asosiy funksiyani bajaradi: elektromagnit to‘lqinlarni uzatish – ya'ni, uzatuvchidan kelayotgan signalni fazoga nurlantirish. elektromagnit to‘lqinlarni qabul qilish – ya'ni, tashqi fazodagi to‘lqinlarni qabul qilib, ularni elektr signaliga aylantirish va qabul qiluvchiga uzatish. antennalar har xil turdagi to‘lqinlar bilan ishlashi mumkin, lekin eng ko‘p uchraydiganlar radioantennalardir, ya'ni to‘lqin uzunligi 1 mm dan bir necha kilometrgacha bo‘lgan elektromagnit to‘lqinlarni uzatish/qabul qilishga mo‘ljallangan qurilmalar. qabul qiluvchi va uzatuvchi antennalar fizik prinsip jihatdan bir xil bo‘lsa-da, ularning texnik talablari jihatidan farqlanadi. bu, ayniqsa, yuqori quvvatli uzatish tizimlarida yaqqol ko‘rinadi. elektromagnit to‘lqinning …

2 / 26

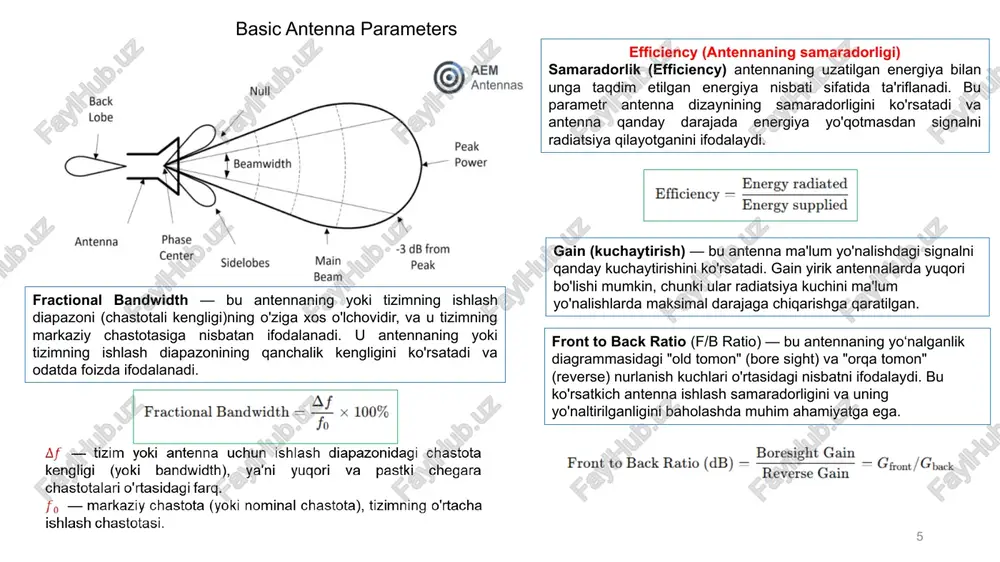

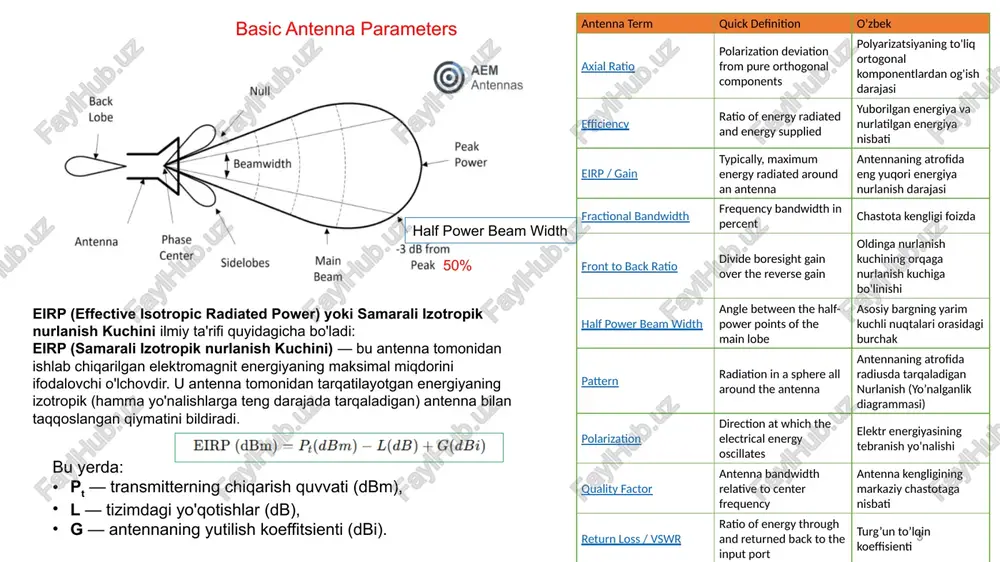

$diated and energy supplied yuborilgan energiya va nurlatilgan energiya nisbati eirp / gain typically, maximum energy radiated around an antenna antennaning atrofida eng yuqori energiya nurlanish darajasi fractional bandwidth frequency bandwidth in percent chastota kengligi foizda front to back ratio divide boresight gain over the reverse gain oldinga nurlanish kuchining orqaga nurlanish kuchiga bo'linishi half power beam width angle between the half-power points of the main lobe asosiy bargning yarim kuchli nuqtalari orasidagi burchak pattern radiation in a sphere all around the antenna antennaning atrofida radiusda tarqaladigan nurlanish (yo’nalganlik diagrammasi) polarization direction at which the electrical energy oscillates elektr energiyasining tebranish yo'nalishi quality factor antenna bandwidth relative to center frequency antenna kengligining markaziy chastotaga nisbati return loss / vswr ratio of energy through and returned back to the input port turg’un to’lqin koeffisienti eirp (effective isotropic radiated power) yoki samarali izotropik nurlanish kuchini ilmiy ta'rifi quyidagicha bo'ladi: eirp (samarali izotropik …$

3 / 26

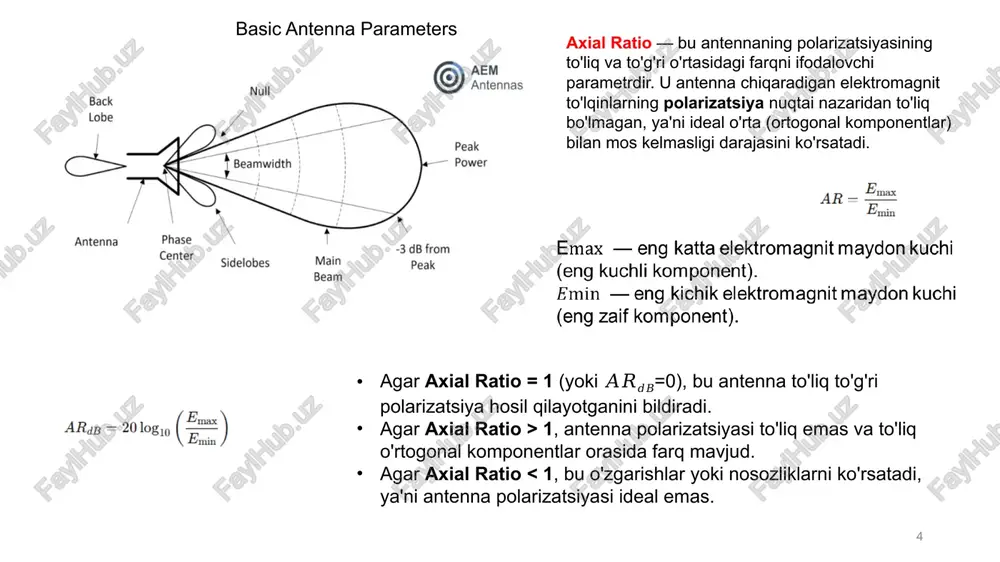

k elektromagnit maydon kuchi (eng zaif komponent). agar axial ratio = 1 (yoki 𝐴𝑅𝑑𝐵=0), bu antenna to'liq to'g'ri polarizatsiya hosil qilayotganini bildiradi. agar axial ratio > 1, antenna polarizatsiyasi to'liq emas va to'liq o'rtogonal komponentlar orasida farq mavjud. agar axial ratio 1 bo'lsa, bu sistemaning moslashuvining noqulayligini anglatadi, ya'ni ko'proq energiya qaytib keladi. bu yerda γ mismatch koeffitsienti yoki return loss parametrining natijasidir 7 inside wireless: diagramma izlucheniya 8 inside wireless: 3d antenna radiation pattern 9 tabiiy va tarixiy antennalar: ilk bosqichdagi zamonaviy texnologiyalar antennalar — elektromagnit to‘lqinlarni uzatish va qabul qilish uchun xizmat qiluvchi muhim qurilmalardir. tabiatda ham shunday “antennaviy” tizimlar mavjud: masalan, hasharotlar, hayvonlar va insondagi tovush yoki yorug‘lik qabul qiluvchi organlar. optik nurlanishni qabul qiluvchi biologik tuzilmalar linzaviy, oynaviy va ruporli radioantennalarning yaratilishiga ilhom bo‘lgan. tovush to‘lqinlariga asoslangan tabiiy tuzilmalar ruporli (horn) antenna konsepsiyasining asosida yotadi. – hertz dipol antennasi – popov antennasi (yerga ulangan vertikal antenna) …

4 / 26

bor 1900-yillarda mustahkamlangan simli tuzilmalar uchun ishlatilgan bo‘lib, ular ko‘pincha baland minoralarga o‘rnatilgan bo‘lgan. a. s. popov tomonidan yaratilgan nosshmmetrik yerga ulangan antennalarning natijasi sifatida t-antenna yaratildi. ushbu antennalar uzoq masofali radiouzatishlar uchun qo‘llanilgan. t-shaklli antenna 1 – vertikal element (pastga yo‘naltirilgan uzatuvchi sim) 2 – gorizontal kesma (asosiy induktiv komponent) 3 – izolyatorlar 4 – yerga ulash tizimi 5 – uzatkichga ulangan klemma uzun to‘lqinli antenna tizimlarining samarali balandligi to‘lqin uzunligiga bog‘liq heff≪λ bu ularning ishlash samaradorligini sezilarli darajada pasaytiradi. shu sababli effektiv to‘g‘rilovchi kuchaytirish zarur. qisqa to‘lqin diapazoni uchun dipol antennalar qisqa to‘lqinli aloqa: nadenenko dipoli 1920-yillarning oxiri va 1930-yillarning boshida qisqa to‘lqinli (kv-korotkie volni) radiouzatishlar ommalasha boshladi. uzoq masofalarga signal uzatish maqsadida h.hertz ning simmetrik dipol g‘oyasi asosida s. i. nadenenko tomonidan yangi dipol antenna yaratildi. bu antennalar 10–80 metr diapazonlarda samarali ishlagan, ayniqsa hf (high frequency) tarmog‘i uchun mos bo‘lgan. 1 – simmetrik dipol (ikkita gorizontal …

5 / 26

k antennalar antennali massivlar (reshyotka) parabolik antennalar o‘zgaruvchan profilga ega antennalar kabi murakkab tizimlarning yaratilishiga olib keldi. qisqa to’lqin diapazonida ishlovchi sinfaz antenna 1 – nadenenko dipolga o‘xshash radiatsiya elementi 2 – reflektor (orqaga yo‘naltirilgan signalni qaytaradi) 3 – izolyatorlar (mexanik ajratish uchun) 4 – pastga yo‘naltirilgan ta’minot liniyasi → – asosiy yo‘naltirilganlik (maxsus boshqariladigan chiqish yo‘nalishi) fazasi boshqariluvchi antennalar: sinfazli massivlar fazasi boshqariluvchi antennalar (fba) – bir nechta izlovchi elementlar va reflektorlar asosida tuzilgan murakkab tizim bo‘lib, yo‘naltirilgan nurlanishni fazaviy va amplitudaviy boshqarish asosida hosil qiladi. har bir element (odatda dipollar yoki yassi vibratsion elementlar) o‘ziga xos tok bilan ta’minlanadi. tuzilmaning umumiy nurlanish maydoni barcha elementlar orasidagi faza, amplituda va joylashuvga bog‘liq. fba elementlari oralig‘ida fazaviy farq bilan energiya uzatib, nurlanish yo‘nalishini o‘zgartirish mumkin: bu yerda δϕ– faza farqi, d – elementlar oralig‘i. 16 inside wireless: antenna array fat antennalari orqali fazo-vaqtli signalni qayta ishlash fazali antennalar tizimi (fat) …
