1 / 19

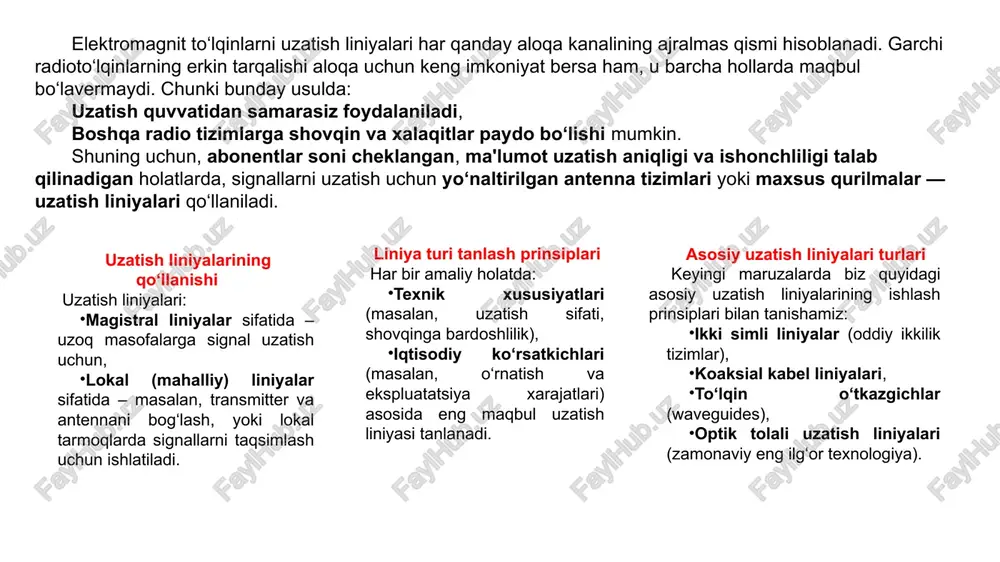

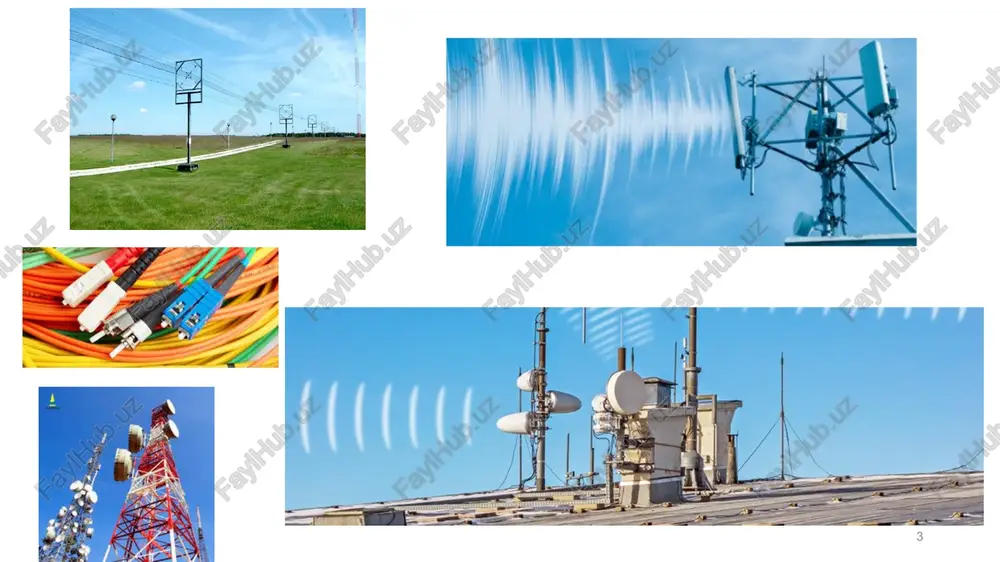

visokoeffektivnie sistemi sjatiya media kontenta televizionnix programm, otsenka kachestva i ix sposobi dalneyshego sovershenstvovaniya radioelektronikaning nazariy asoslari 13-ma’ruza. elektromagnit to‘lqinlarni uzatish liniyalari phd., a.berdiyev tret kafedrasi mudiri uzatish liniyalarining qo‘llanishi uzatish liniyalari: magistral liniyalar sifatida – uzoq masofalarga signal uzatish uchun, lokal (mahalliy) liniyalar sifatida – masalan, transmitter va antennani bog‘lash, yoki lokal tarmoqlarda signallarni taqsimlash uchun ishlatiladi. liniya turi tanlash prinsiplari har bir amaliy holatda: texnik xususiyatlari (masalan, uzatish sifati, shovqinga bardoshlilik), iqtisodiy ko‘rsatkichlari (masalan, o‘rnatish va ekspluatatsiya xarajatlari) asosida eng maqbul uzatish liniyasi tanlanadi. asosiy uzatish liniyalari turlari keyingi maruzalarda biz quyidagi asosiy uzatish liniyalarining ishlash prinsiplari bilan tanishamiz: ikki simli liniyalar (oddiy ikkilik tizimlar), koaksial kabel liniyalari, to‘lqin o‘tkazgichlar (waveguides), optik tolali uzatish liniyalari (zamonaviy eng ilg‘or texnologiya). elektromagnit to‘lqinlarni uzatish liniyalari har qanday aloqa kanalining ajralmas qismi hisoblanadi. garchi radioto‘lqinlarning erkin tarqalishi aloqa uchun keng imkoniyat bersa ham, u barcha hollarda maqbul bo‘lavermaydi. chunki bunday usulda: …

2 / 19

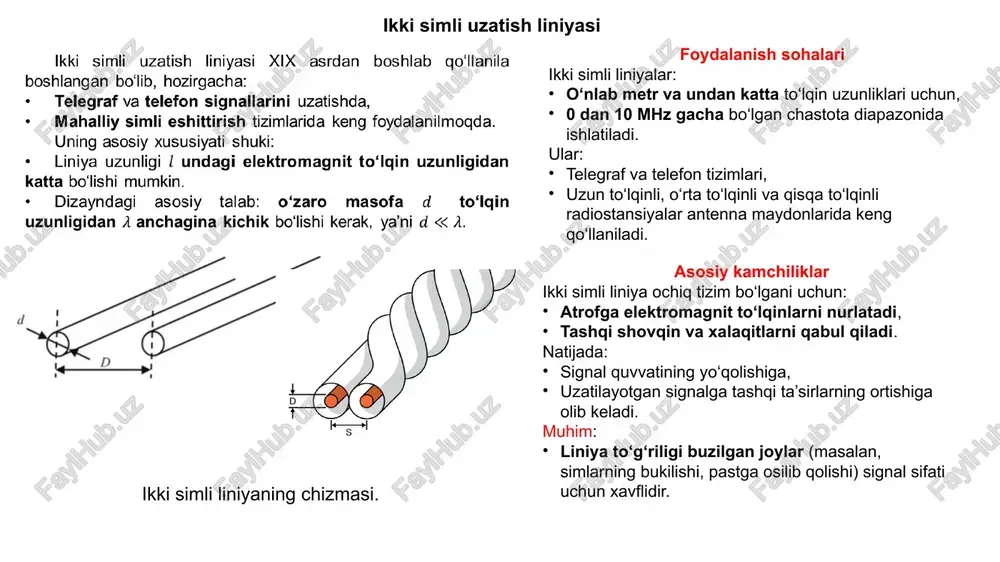

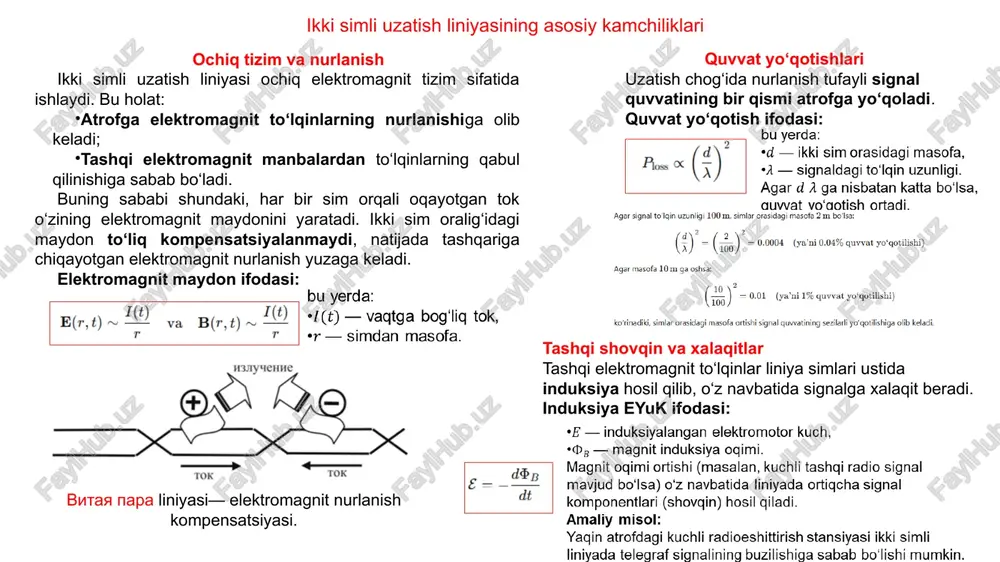

uzunligidan katta bo‘lishi mumkin. dizayndagi asosiy talab: o‘zaro masofa to‘lqin uzunligidan anchagina kichik bo‘lishi kerak, ya’ni . ikki simli liniyaning chizmasi. foydalanish sohalari ikki simli liniyalar: o‘nlab metr va undan katta to‘lqin uzunliklari uchun, 0 dan 10 mhz gacha bo‘lgan chastota diapazonida ishlatiladi. ular: telegraf va telefon tizimlari, uzun to‘lqinli, o‘rta to‘lqinli va qisqa to‘lqinli radiostansiyalar antenna maydonlarida keng qo‘llaniladi. asosiy kamchiliklar ikki simli liniya ochiq tizim bo‘lgani uchun: atrofga elektromagnit to‘lqinlarni nurlatadi, tashqi shovqin va xalaqitlarni qabul qiladi. natijada: signal quvvatining yo‘qolishiga, uzatilayotgan signalga tashqi ta’sirlarning ortishiga olib keladi. muhim: liniya to‘g‘riligi buzilgan joylar (masalan, simlarning bukilishi, pastga osilib qolishi) signal sifati uchun xavflidir. ikki simli uzatish liniyasining asosiy kamchiliklari ochiq tizim va nurlanish ikki simli uzatish liniyasi ochiq elektromagnit tizim sifatida ishlaydi. bu holat: atrofga elektromagnit to‘lqinlarning nurlanishiga olib keladi; tashqi elektromagnit manbalardan to‘lqinlarning qabul qilinishiga sabab bo‘ladi. buning sababi shundaki, har bir sim orqali oqayotgan tok o‘zining …

3 / 19

ch, — magnit induksiya oqimi. magnit oqimi ortishi (masalan, kuchli tashqi radio signal mavjud bo‘lsa) o‘z navbatida liniyada ortiqcha signal komponentlari (shovqin) hosil qiladi. amaliy misol: yaqin atrofdagi kuchli radioeshittirish stansiyasi ikki simli liniyada telegraf signalining buzilishiga sabab bo‘lishi mumkin. to‘g‘rilik buzilishi va deformatsiya ikki simli liniyada: bukilishlar, pastga osilishlar, simlarning kuchlanishi yoki tarang bo‘lmasligi signal tarqalishini buzadi. bu holatlar faza kechikishi, impedans moslashuvining buzilishi va qo‘shimcha odamiy yo‘qotishlarga olib keladi. agar to‘g‘ri ikki simli liniya bo‘lsa, unda uzatilgan signal kuchsiz yoysimon nurlanish bilan tarqaladi. bukilgan yoki silliq o‘rnatilmagan simlar esa lokal antennalarga aylanib, kuchli va beqaror elektromagnit nurlanish manbalariga aylanishi mumkin. koaksial kabel elektr uzatish kabellari: past chastotali va yuqori chastotali turlarga, bir jilali va ko‘p jilali turlarga ajratiladi. koaksial kabel — bu yuqori chastotali bir yadroli kabel bo‘lib, asosan: televizion signallarni uzatishda, kabel televideniesi tarmoqlarida keng qo‘llaniladi. koaksial kabellar orqali signallar bir necha gigagerts chastotagacha uzatiladi. bu: …

4 / 19

hunki agar bo‘lsa, parazit to‘lqinlar (akslangan va zigzag harakat qiluvchi to‘lqinlar) paydo bo‘ladi. bu esa: ko‘p martalik aks ettirish, signal kechikishi, signalning interferensiyasiga olib keladi. natijada, qabul qiluvchi qurilmaga turli kechikishdagi ko‘plab signallar keladi va ular bir-biri bilan aralashadi. koaksial kabel quvvat yo‘qotishlarining ortishi kabel o‘lchamlari kamaygani sari: markaziy va tashqi o‘tkazgichlarning kesim yuzasi kichrayadi, o‘tkazgichlarning qarshiligi r′ ortadi: bu yerda: — o‘tkazgichning kesim yuzasi. bu esa signalning pogon uzunlikdagi quvvat yo‘qotishini oshiradi: bu yerda — kabeldan o‘tuvchi tok. koaksial kabel ichidagi elektr maydon kuchi ning radial masofaga bog‘liqligi. bu formula koaksial kabelning ichki sohasida (ya’ni markaziy o‘tkazgich va tashqi ekran oralig‘ida) elektr maydon kuchi qanday taqsimlanganini ko‘rsatadi. ya’ni, markaziy o‘tkazgich va tashqi ekran orasida statik yoki kvazistatik holatda kuchlanish saqlanayotgan bo‘lsa, har qanday radial masofada elektr maydon kuchi shu ifoda bo‘yicha aniqlanadi. muammolarni bartaraf etish yondashuvi eng qisqa to‘lqinlar uchun muammolarni bartaraf etish uchun: markaziy o‘tkazgich umuman olib tashlanadi, …

5 / 19

ar parazit hodisa bo‘ladi, to‘lqin o‘tkazgichda esa asosiy signal uzatuvchi mexanizm bo‘lib xizmat qiladi. geometrik va matematik tahlil huygens printsipi asosida to‘lqin o‘tkazgichdagi elektromagnit to‘lqinlarning tarqalishi analiz qilinadi. to‘g‘ri burchakli uchburchak abc da: ab segment uzunligi: bu yerda: — to‘lqin o‘tkazgichning eni, — to‘lqinning tarqalish burchagi. barqaror modaning hosil bo‘lishi uchun shart: ab oraliqda butun sonli yarim to‘lqin joylashishi kerak. shu shartdan quyidagilar kelib chiqadi: bu yerda: — butun son (moda tartib raqami), — elektromagnit to‘lqinning to‘lqin uzunligi. metal to‘lqin o‘tkazgich (waveguide) rasm (a) — metal to‘lqin o‘tkazgichning geometrik ko‘rinishi. (b) — undagi elektromagnit to‘lqinlarning tarqalish trayektoriyalari. kritik to‘lqin uzunligi agar , unda: to‘lqin uzunligining maksimal qiymati quyidagiga teng bo‘ladi: bundan shunday xulosa qilinadi: to‘lqin uzunligi to‘lqin o‘tkazgich orqali tarqalishi uchun quyidagicha bo‘lishi zarur: ya'ni, faqat kritik to‘lqin uzunligidan qisqaroq to‘lqinlar o‘tishi mumkin. moda (mode) va asosiy modali tarqalish har bir butun son — alohida moda ni ifodalaydi. uchun …
