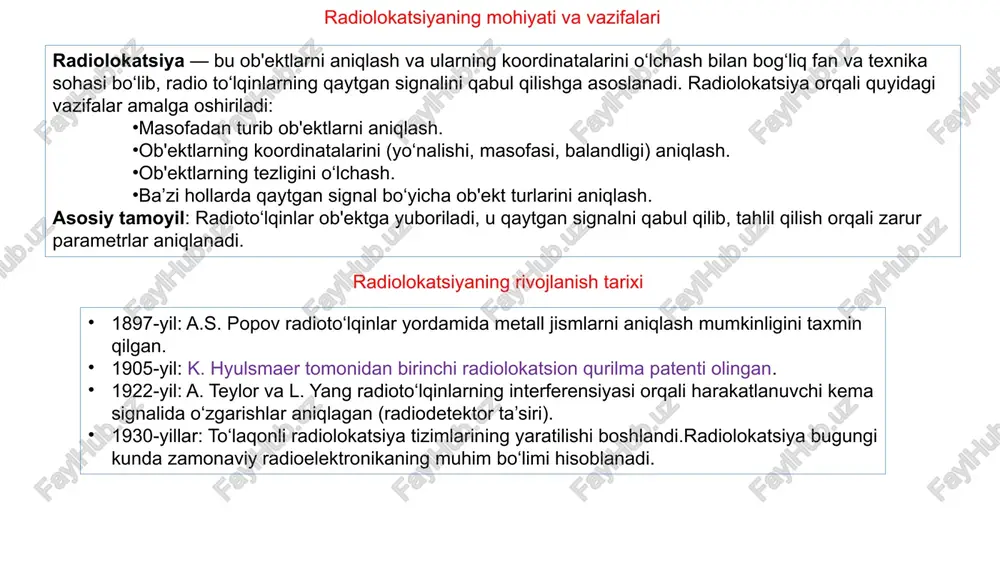

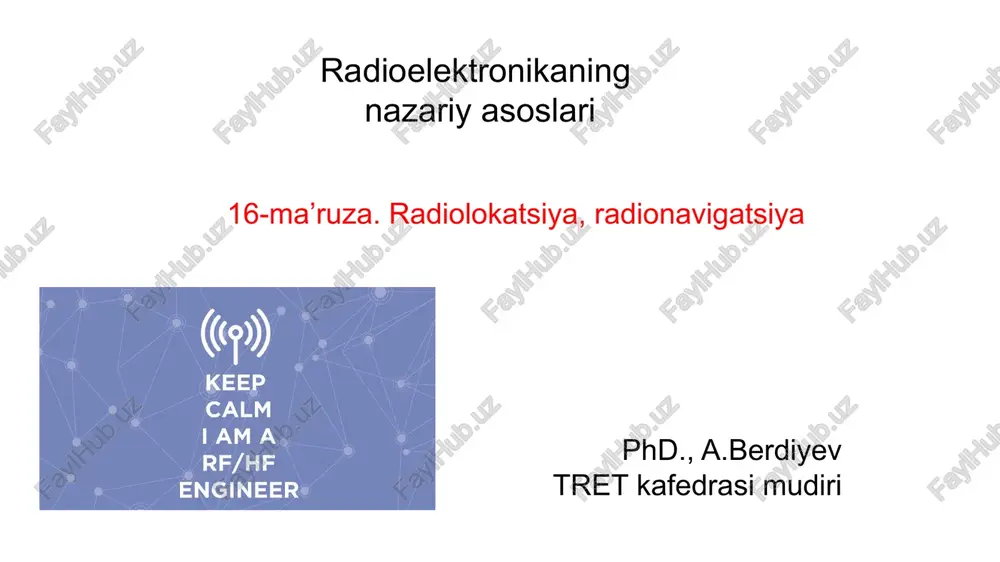

visokoeffektivnie sistemi sjatiya media kontenta televizionnix programm, otsenka kachestva i ix sposobi dalneyshego sovershenstvovaniya radioelektronikaning nazariy asoslari 16-ma’ruza. radiolokatsiya, radionavigatsiya phd., a.berdiyev tret kafedrasi mudiri radiolokatsiyaning mohiyati va vazifalari radiolokatsiya — bu ob'ektlarni aniqlash va ularning koordinatalarini o‘lchash bilan bog‘liq fan va texnika sohasi bo‘lib, radio to‘lqinlarning qaytgan signalini qabul qilishga asoslanadi. radiolokatsiya orqali quyidagi vazifalar amalga oshiriladi: masofadan turib ob'ektlarni aniqlash. ob'ektlarning koordinatalarini (yo‘nalishi, masofasi, balandligi) aniqlash. ob'ektlarning tezligini o‘lchash. ba’zi hollarda qaytgan signal bo‘yicha ob'ekt turlarini aniqlash. asosiy tamoyil: radioto‘lqinlar ob'ektga yuboriladi, u qaytgan signalni qabul qilib, tahlil qilish orqali zarur parametrlar aniqlanadi. radiolokatsiyaning rivojlanish tarixi 1897-yil: a.s. popov radioto‘lqinlar yordamida metall jismlarni aniqlash mumkinligini taxmin qilgan. 1905-yil: k. hyulsmaer tomonidan birinchi radiolokatsion qurilma patenti olingan. 1922-yil: a. teylor va l. yang radioto‘lqinlarning interferensiyasi orqali harakatlanuvchi kema signalida o‘zgarishlar aniqlagan (radiodetektor ta’siri). 1930-yillar: to‘laqonli radiolokatsiya tizimlarining yaratilishi boshlandi.radiolokatsiya bugungi kunda zamonaviy radioelektronikaning muhim bo‘limi hisoblanadi. 3 radiolokatsiyada odatda …

2 / 30

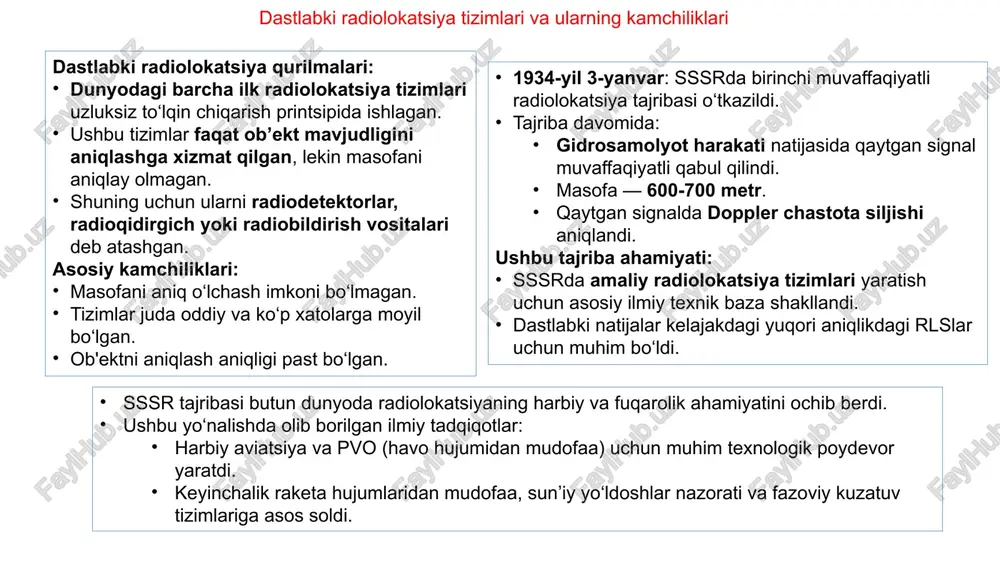

adar work? dastlabki radiolokatsiya tizimlari va ularning kamchiliklari dastlabki radiolokatsiya qurilmalari: dunyodagi barcha ilk radiolokatsiya tizimlari uzluksiz to‘lqin chiqarish printsipida ishlagan. ushbu tizimlar faqat ob’ekt mavjudligini aniqlashga xizmat qilgan, lekin masofani aniqlay olmagan. shuning uchun ularni radiodetektorlar, radioqidirgich yoki radiobildirish vositalari deb atashgan. asosiy kamchiliklari: masofani aniq o‘lchash imkoni bo‘lmagan. tizimlar juda oddiy va ko‘p xatolarga moyil bo‘lgan. ob'ektni aniqlash aniqligi past bo‘lgan. 1934-yil 3-yanvar: sssrda birinchi muvaffaqiyatli radiolokatsiya tajribasi o‘tkazildi. tajriba davomida: gidrosamolyot harakati natijasida qaytgan signal muvaffaqiyatli qabul qilindi. masofa — 600-700 metr. qaytgan signalda doppler chastota siljishi aniqlandi. ushbu tajriba ahamiyati: sssrda amaliy radiolokatsiya tizimlari yaratish uchun asosiy ilmiy texnik baza shakllandi. dastlabki natijalar kelajakdagi yuqori aniqlikdagi rlslar uchun muhim bo‘ldi. sssr tajribasi butun dunyoda radiolokatsiyaning harbiy va fuqarolik ahamiyatini ochib berdi. ushbu yo‘nalishda olib borilgan ilmiy tadqiqotlar: harbiy aviatsiya va pvo (havo hujumidan mudofaa) uchun muhim texnologik poydevor yaratdi. keyinchalik raketa hujumlaridan mudofaa, sun’iy yo‘ldoshlar nazorati …

3 / 30

utaxassislar tayyorlash. radiolokatsiyasini rivojlantirish uchun ilmiy baza yaratish. bu bosqichda radiotexnika sohasi yuqori ilmiy-uslubiy bazaga ega bo‘la boshladi. doimiy to‘lqinli rlslardan impulsli rlslarga o‘tish sabablari dastlabki radioqidirgichlar uzluksiz to‘lqinlar asosida ishladi, biroq ular faqat ob’ekt mavjudligini aniqlay olardi, masofani o‘lchash esa imkonsiz edi. uzluksiz signal refleksiyalari va shovqinlarga juda sezgir bo‘lib, natijalarni buzardi. 1930-yillarda ushbu cheklovlarni bartaraf etish uchun rlslarni impulsli rejimda ishlatish yo‘nalishi rivojlandi. impulsli signallar uzatish va qabul qilishni vaqt bo‘yicha ajratishga imkon berdi, bu esa masofa aniqligini sezilarli oshirdi. impulsli radiolokatsiyaning ishlash prinsipi impulsli radiolokatsiyada elektromagnit impulsi yuboriladi, u ob’ektga urilib qaytadi va qabul qilinadi. signal yuborilishi va qaytishi orasidagi vaqt bo‘yicha masofa aniqlanadi: bu yerda: r — masofa, c — yorug‘lik tezligi, t — vaqt farqi. bu yondashuv masofani aniqlash, harakatni kuzatish va tahlil qilish imkonini berdi. doimiy to‘lqinli rlslarning saqlanib qolgan sohalari impulsli rlslar asosiy texnologiyaga aylangani bilan, doimiy to‘lqinli radioqidirgichlar past balandlikdagi ob’ektlarni aniqlashda …

4 / 30

ladi: d — masofa (m), c= 3⋅10 m/s — yorug‘lik tezligi, t — signal kechikish vaqti (s). amaliy jihatdan, signalning 1 mikrosekund (1 mks) kechikishiga to‘g‘ri keladigan masofa 150 metr ga teng. antenna almashtirgichi qabul qilgich uzatgich impulsi nishon belgisi impuls generatori uzatgich impulsli radiolokatsiya tizimining asosiy bloklari: generatsiya va uzatish: impuls generatori signal hosil qiladi. uzatuvchi blok ushbu signalni kuchaytiradi va antenna orqali uzatadi. qabul qilish: antennali kommutator uzatish va qabul qilish rejimlarini almashtiradi. qabul qiluvchi blok aks etgan signalni qabul qilib, kuchaytiradi. indikatsiya: qaytgan signal indikator (masalan, nurli trubka) orqali vizual tarzda ko‘rsatiladi. impuls yuborish va qaytgan signal orasidagi farq asosida masofa aniqlanadi. muhim evolyutsiya: avval signal uzatish va qabul qilish uchun alohida antennalar ishlatilgan. biroq, texnik taraqqiyot natijasida yagona antenna va antennali kommutator orqali bu vazifa bajarila boshlandi. bu tizimni soddalashtirdi va ishonchliligini oshirdi. 9 how does radar work? dunyodagi dastlabki radiolokatsiya tizimlari buyuk britaniya tajribasi: 1935-yil …

5 / 30

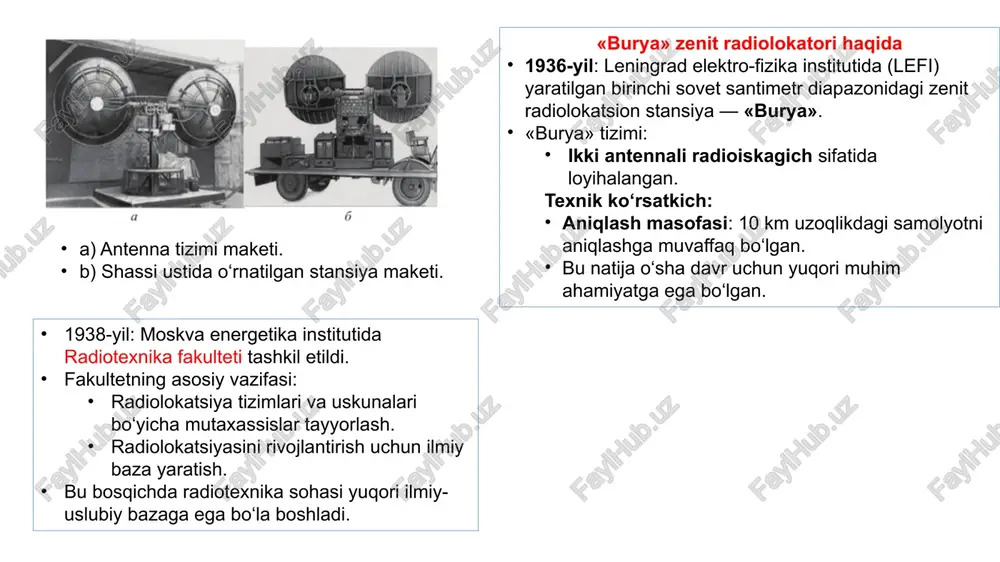

larni aniqlash uchun ishlab chiqilgan. «redut» rlsi xususiyatlari: ikki alohida stansiyadan iborat: rls «redut» 1934-yilda muvaffaqiyatli sinovdan o‘tkazildi. 1940-yilda qurolli kuchlar tasarrufiga qabul qilindi. texnik yechimlar: uzatuvchi va qabul qiluvchi antennalar alohida joylashtirilgan. bu konstruktsiya o‘sha davrdagi texnologik cheklovlar hisobga olinib tanlangan bo‘lib, sezgirlik va aniqlikni oshirishga xizmat qilgan. uzatuvchi blok ( "a"). qabul qiluvchi blok ( "b"). «rubin» zenit radioqidirgichining yaratilishi (1940-yil) 1940-yilda sssrda yuqori aniqlikka ega bo‘lgan «rubin» zenit radioqidirgichi ishlab chiqildi. ushbu tizim havo nishonlarining koordinatalarini aniq aniqlashga mo‘ljallangan edi. «rubin»ning afzalliklari: koordinatalarni yuqori aniqlikda o‘lchash imkoniyati. aerodinamika va balandlik aniqligi oldingi tizimlarga nisbatan sezilarli yaxshilangan. biroq, ikkinchi jahon urushi boshlanganligi sababli «rubin» radioqidirgichining ommaviy ishlab chiqarilishi to‘xtab qoldi va boshqa mudofaa loyihalariga ustuvorlik berildi. rasmda tasvirlangan zamonaviy uch koordinatali mobil rls rossiyaning ilg‘or ishlanmalaridan biridir: o‘lchov koordinatalari: azimut, masofa, balandlik. detsimetr diapazoni: to‘lqin uzunligi taxminan 10–100 sm. raqamli fazali antennali massiv (far): signalni dinamik boshqarish va …
