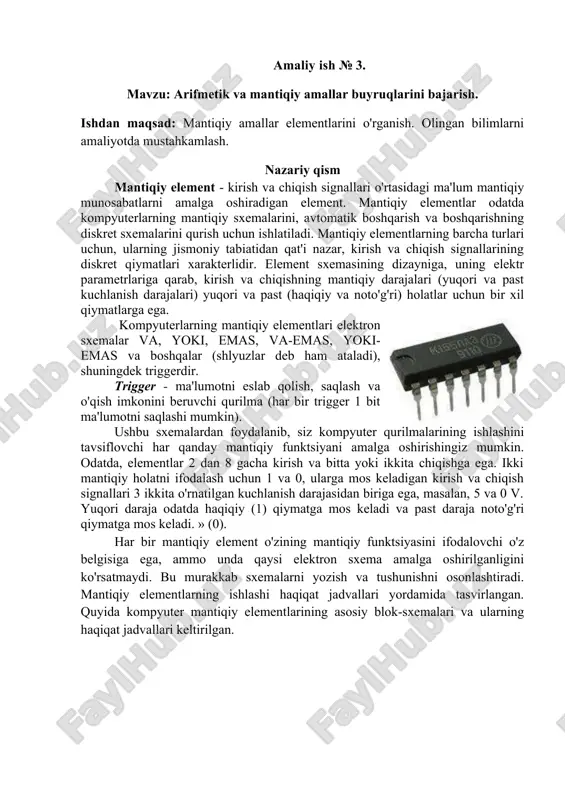

amaliy ish № 3. mavzu: arifmetik va mantiqiy amallar buyruqlarini bajarish. ishdan maqsad: mantiqiy amallar elementlarini o'rganish. olingan bilimlarni amaliyotda mustahkamlash. nazariy qism mantiqiy element - kirish va chiqish signallari o'rtasidagi ma'lum mantiqiy munosabatlarni amalga oshiradigan element. mantiqiy elementlar odatda kompyuterlarning mantiqiy sxemalarini, avtomatik boshqarish va boshqarishning diskret sxemalarini qurish uchun ishlatiladi. mantiqiy elementlarning barcha turlari uchun, ularning jismoniy tabiatidan qat'i nazar, kirish va chiqish signallarining diskret qiymatlari xarakterlidir. element sxemasining dizayniga, uning elektr parametrlariga qarab, kirish va chiqishning mantiqiy darajalari (yuqori va past kuchlanish darajalari) yuqori va past (haqiqiy va noto'g'ri) holatlar uchun bir xil qiymatlarga ega. kompyuterlarning mantiqiy elementlari elektron sxemalar va, yoki, emas, va-emas, yoki-emas va boshqalar (shlyuzlar deb ham ataladi), shuningdek triggerdir. trigger - ma'lumotni eslab qolish, saqlash va o'qish imkonini beruvchi qurilma (har bir trigger 1 bit ma'lumotni saqlashi mumkin). ushbu sxemalardan foydalanib, siz kompyuter qurilmalarining ishlashini tavsiflovchi har qanday mantiqiy funktsiyani amalga oshirishingiz mumkin. …

2 / 9

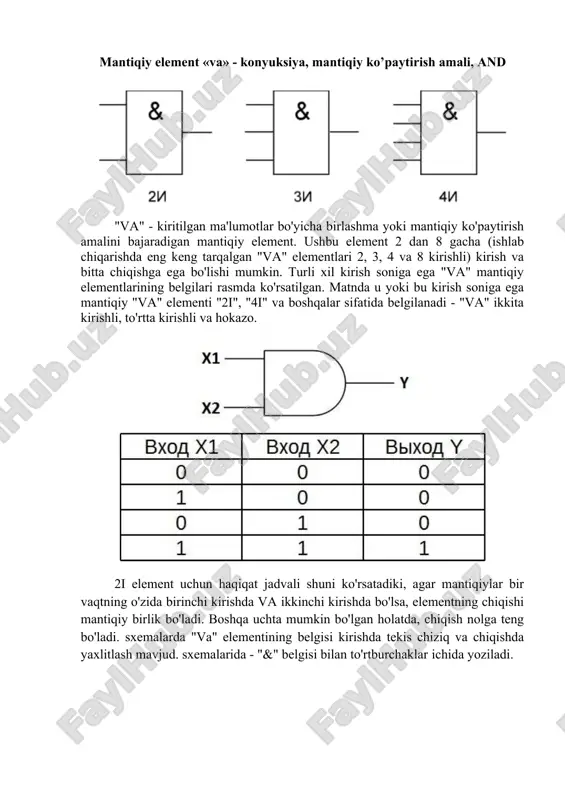

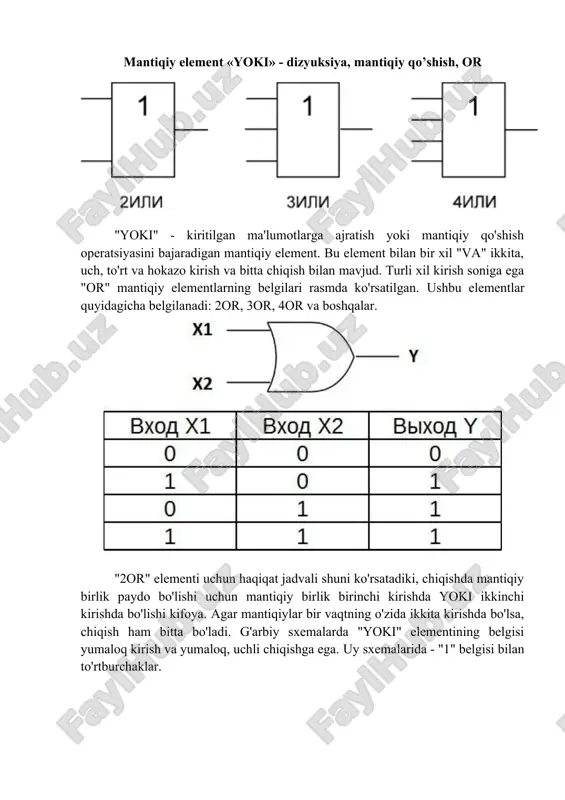

qat jadvallari keltirilgan. mantiqiy element «va» - konyuksiya, mantiqiy ko’paytirish amali, and "va" - kiritilgan ma'lumotlar bo'yicha birlashma yoki mantiqiy ko'paytirish amalini bajaradigan mantiqiy element. ushbu element 2 dan 8 gacha (ishlab chiqarishda eng keng tarqalgan "va" elementlari 2, 3, 4 va 8 kirishli) kirish va bitta chiqishga ega bo'lishi mumkin. turli xil kirish soniga ega "va" mantiqiy elementlarining belgilari rasmda ko'rsatilgan. matnda u yoki bu kirish soniga ega mantiqiy "va" elementi "2i", "4i" va boshqalar sifatida belgilanadi - "va" ikkita kirishli, to'rtta kirishli va hokazo. 2i element uchun haqiqat jadvali shuni ko'rsatadiki, agar mantiqiylar bir vaqtning o'zida birinchi kirishda va ikkinchi kirishda bo'lsa, elementning chiqishi mantiqiy birlik bo'ladi. boshqa uchta mumkin bo'lgan holatda, chiqish nolga teng bo'ladi. sxemalarda "va" elementining belgisi kirishda tekis chiziq va chiqishda yaxlitlash mavjud. sxemalarida - "&" belgisi bilan to'rtburchaklar ichida yoziladi. mantiqiy element «yoki» - dizyuksiya, mantiqiy qo’shish, or "yoki" - kiritilgan ma'lumotlarga ajratish …

3 / 9

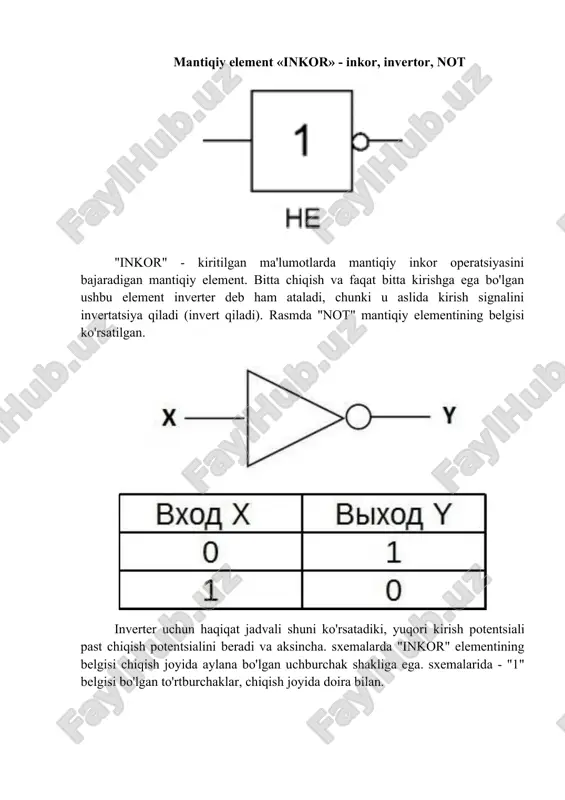

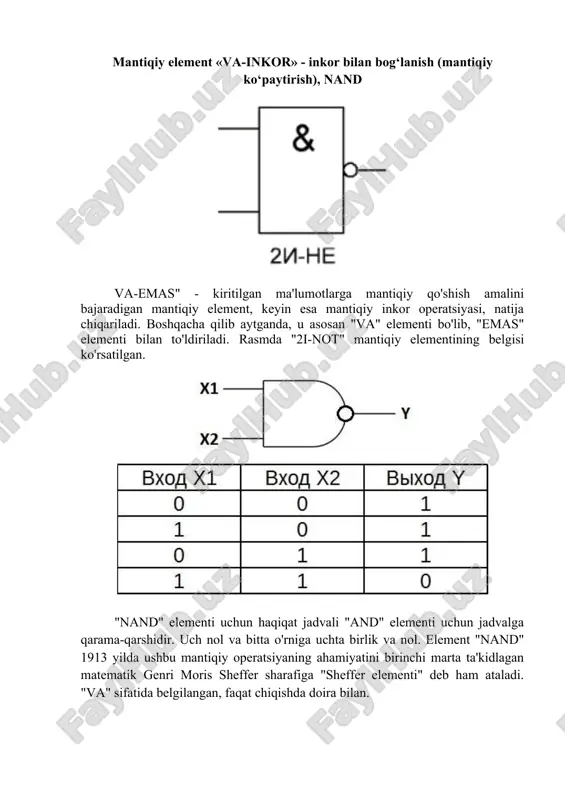

chiqish va faqat bitta kirishga ega bo'lgan ushbu element inverter deb ham ataladi, chunki u aslida kirish signalini invertatsiya qiladi (invert qiladi). rasmda "not" mantiqiy elementining belgisi ko'rsatilgan. inverter uchun haqiqat jadvali shuni ko'rsatadiki, yuqori kirish potentsiali past chiqish potentsialini beradi va aksincha. sxemalarda "inkor" elementining belgisi chiqish joyida aylana bo'lgan uchburchak shakliga ega. sxemalarida - "1" belgisi bo'lgan to'rtburchaklar, chiqish joyida doira bilan. mantiqiy element «va-inkor» - inkor bilan bog‘lanish (mantiqiy ko‘paytirish), nand va-emas" - kiritilgan ma'lumotlarga mantiqiy qo'shish amalini bajaradigan mantiqiy element, keyin esa mantiqiy inkor operatsiyasi, natija chiqariladi. boshqacha qilib aytganda, u asosan "va" elementi bo'lib, "emas" elementi bilan to'ldiriladi. rasmda "2i-not" mantiqiy elementining belgisi ko'rsatilgan. "nand" elementi uchun haqiqat jadvali "and" elementi uchun jadvalga qarama-qarshidir. uch nol va bitta o'rniga uchta birlik va nol. element "nand" 1913 yilda ushbu mantiqiy operatsiyaning ahamiyatini birinchi marta ta'kidlagan matematik genri moris sheffer sharafiga "sheffer elementi" deb ham ataladi. "va" …

4 / 9

- kirish ma'lumotlariga mantiqiy qo'shish moduli 2 operatsiyasini bajaradigan mantiqiy element, ikkita kirish va bitta chiqishga ega. ko'pincha bu elementlar nazorat sxemalarida qo'llaniladi. rasmda ushbu elementning ramzi ko'rsatilgan. sxemalardagi rasm kirish tomonida qo'shimcha qavsli chiziqli "or" ga o'xshaydi, rasmda - "or" kabi, faqat "1" o'rniga "=1" yoziladi. bu mantiqiy element “tenglik” deb ham ataladi. yuqori kuchlanish darajasi faqat kirishdagi signallar teng bo'lmaganda (bir birlikda, ikkinchisida nolda yoki bitta nolda va boshqasida), hatto kirishda ikkita birlik bo'lsa ham, chiqishda bo'ladi. bir vaqtning o'zida chiqish nolga teng bo'ladi - bu "or" dan farq. ushbu mantiqiy elementlar qo'shimchalarda keng qo'llaniladi. amalda, kombinatsiyalangan sxemalarni qurish yanada murakkablashadi, chunki signallar kirishga o'tayotganda zaiflashadi, dastlabki shaklini buzadi va orqada qoladi. shuning uchun mantiqiy elementlar bilan bir qatorda sxemaga turli xil mos keladigan elementlarni (kuchaytirgichlar, signal konditsionerlari va boshqalar) kiritish kerak. ushbu elementlarning vazifasi sxemani ishlaydigan va ishonchli qilishdir. aytilganlardan ma’lum bo‘ladiki, yechimlari o‘z shartlari (sxema kirishiga …

5 / 9

kabi ko'plab sodda funktsiyalar qabul qilinadigan murakkablikdagi kombinatsiyalangan sxemalar tomonidan amalga oshiriladi. tegishli sxema parallel qo'shimchalar deb ataladi. shuni ta'kidlash kerakki, mikroelektronika sohasidagi yutuqlar tobora murakkab sxemalarni qurish imkonini beradi. agar 60-yillarda har bir mantiqiy element bir nechta jismoniy elementlardan (tranzistorlar, diodlar, qarshiliklar va boshqalar) yig'ilgan bo'lsa, 80-yillarning boshlarida sanoat ko'p yuzlab va hatto minglab mantiqiy koroshlarni o'z ichiga olgan integral mikrosxemalar deb ataladigan narsalarni ishlab chiqardi. shu bilan birga, alohida ta'kidlash kerak nafaqat mantiqiy elementlarning o'zi, balki ular orasidagi bog'lanishlar (ya'ni, butun sxema) bir vaqtning o'zida bitta texnologik jarayonda kimyoviy toza kremniyning yupqa plitalari va kvadrat santimetr fraktsiyalari o'lchamlari bo'lgan boshqa moddalarda ishlab chiqariladi. . shu tufayli ishlab chiqarish sxemalari narxi keskin pasaydi va ularning ishonchliligi oshdi. kirish va chiqish signallari o'rtasidagi har qanday qat'iy bog'liqlikni amalga oshirish qobiliyatiga ega bo'lgan kombinatsiyalangan sxemalar o'zgaruvchan sharoitlarni o'rganishga va moslashishga qodir emas. bir qarashda, bunday moslashuv sxemadagi tarkibiy o'zgarishlarni talab qiladigan …
